RD-125 系列是一款125W 雙組輸出開關電源，包含 8 個細分型號（如 RD-125A、RD-125-1224 等），輸出電壓組合覆蓋5V/12V/24V/48V，核心優勢包括短路 / 過負載 / 過電壓三重保護（打嗝模式）、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達82%~86% ，輸入電壓支持88~264Vac/248~373Vdc（可承受 300Vac 浪涌 5 秒），尺寸為1999838mm，通過 UL62368-1 等多項國際安全認證，適配需雙組不同電壓供電的中高功率工業設備、電子儀器等場景，可靠性與適配性突出。
產品名稱：RD-125 系列 125W 雙組輸出開關電源
核心定位：面向需要雙組不同電壓供電的中高功率工業設備、電子儀器等場景，提供穩定、高效且多適配性的電源解決方案
關鍵優勢：全球?qū)掚妷哼m配、多電壓組合可選、三重安全保護、高溫高振動耐受、長壽命元器件、3 年保固，兼顧性能與場景覆蓋性
| 參數名稱 | 具體數值 |
|---|
| 輸入電壓范圍 | 交流：88~132VAC/176~264VAC（開關切換）；直流：248~373Vdc |
| 浪涌輸入耐受 | 300Vac，持續 5 秒無損壞 |
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | 82%（RD-125A）、85%（RD-125-2412 等）、86%（RD-125-1248 等） |
| 交流電流（Typ.） | 3A/115Vac；2A/230Vac |
| 冷啟動浪涌電流 | 50A/230Vac |
| 漏電流 | <2mA/240Vac |
| 保持時間（Typ.） | 25ms/230Vac；30ms/115Vac（滿載） |
| 啟動、上升時間 | 500ms、20ms/230Vac；1200ms、30ms/115Vac（滿載） |
| 型號 | 輸出通道 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（max.） | 電壓調整范圍 | 電壓精度 |
|---|
| RD-125A | CH1 | 5V | 7.7A | 0~12A | 130.9W | 80mVp-p | 4.75~5.5V | ±5.0% |
| CH2 | 12V | 7.7A | 0~10A |
| 120mVp-p | - | ±7.0% |
| RD-125B | CH1 | 5V | 4.6A | 0~10A | 133.4W | 80mVp-p | 4.75~5.5V | ±5.0% |
| CH2 | 24V | 4.6A | 0~5A |
| 120mVp-p | - | ±7.0% |
| RD-125-1224 | CH1 | 12V | 3.7A | 0~7A | 133.2W | 120mVp-p | 11.4~13.2V | ±2.0% |
| CH2 | 24V | 3.7A | 0~5A |
| 200mVp-p | - | ±8.0% |
| RD-125-1248 | CH1 | 12V | 2.3A | 0~7A | 138W | 120mVp-p | 11.4~13.2V | ±2.0% |
| CH2 | 48V | 2.3A | 0~2.5A |
| 200mVp-p | - | ±8.0% |
| RD-125-2448 | CH1 | 24V | 2A | 0~4A | 144W | 240mVp-p | 22.8~26.4V | ±1.0% |
| CH2 | 48V | 2A | 0~2.5A |
| 240mVp-p | - | ±6.0% |
| 型號 | 通道 | 線性調整率 | 負載調整率測量條件 |
|---|
| 全系列 | CH1 | ±0.5%~±1.0% | 20%~100% 額定負載，CH2 為 60% 額定負載 |
| 全系列 | CH2 | ±1.0%~±2.0% | 20%~100% 額定負載，CH1 為 60% 額定負載 |
| 參數名稱 | 具體數值 |
|---|
| 工作溫度 | -25~+70℃（需參考減額曲線） |
| 儲存溫度 | -40~+85℃ |
| 工作濕度 | 20~90% RH（無冷凝） |
| 儲存濕度 | 10~95%RH |
| 溫度系數（CH1） | ±0.03%/℃（0~50℃） |
| 耐振動 | 10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘 |
| 尺寸（LWH） | 1999838mm |
| 重量 | 0.7Kg |
| 包裝規格 | 20 臺 / 15Kg/0.85CUFT |
LED 電源指示燈：直觀顯示電源工作狀態，方便用戶實時監控
100% 滿載老化：出廠前經過全負載測試，確保產品出廠可靠性
自然風冷：無需額外風扇，靜音運行，適配對噪音敏感的場景
105℃長壽命電解電容：選用高規格元器件，延長電源整體使用壽命
| 保護類型 | 保護邏輯 |
|---|
| 過負載保護 | 觸發條件：額定輸出功率的 110%~150%；保護模式：打嗝模式，故障移除后自動恢復 |
| 過電壓保護 | 觸發電壓：CH1（5V 型 5.75~6.75V、12V 型 13.8~16.2V 等）；保護模式：打嗝模式，電壓異常條件移除后自動恢復 |
| 短路保護 | 觸發條件：輸出端發生短路；保護模式：打嗝模式，短路排除后自動恢復正常輸出 |
核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、IS13252（部分型號）等多項國際安全認證
耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）
EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準及重工業標準，抗干擾能力強
平均無故障時間（MTBF）：Telcordia SR-332 標準下≥2755.4K 小時；MIL-HDBK-217F 標準（25℃）下≥425.8K 小時

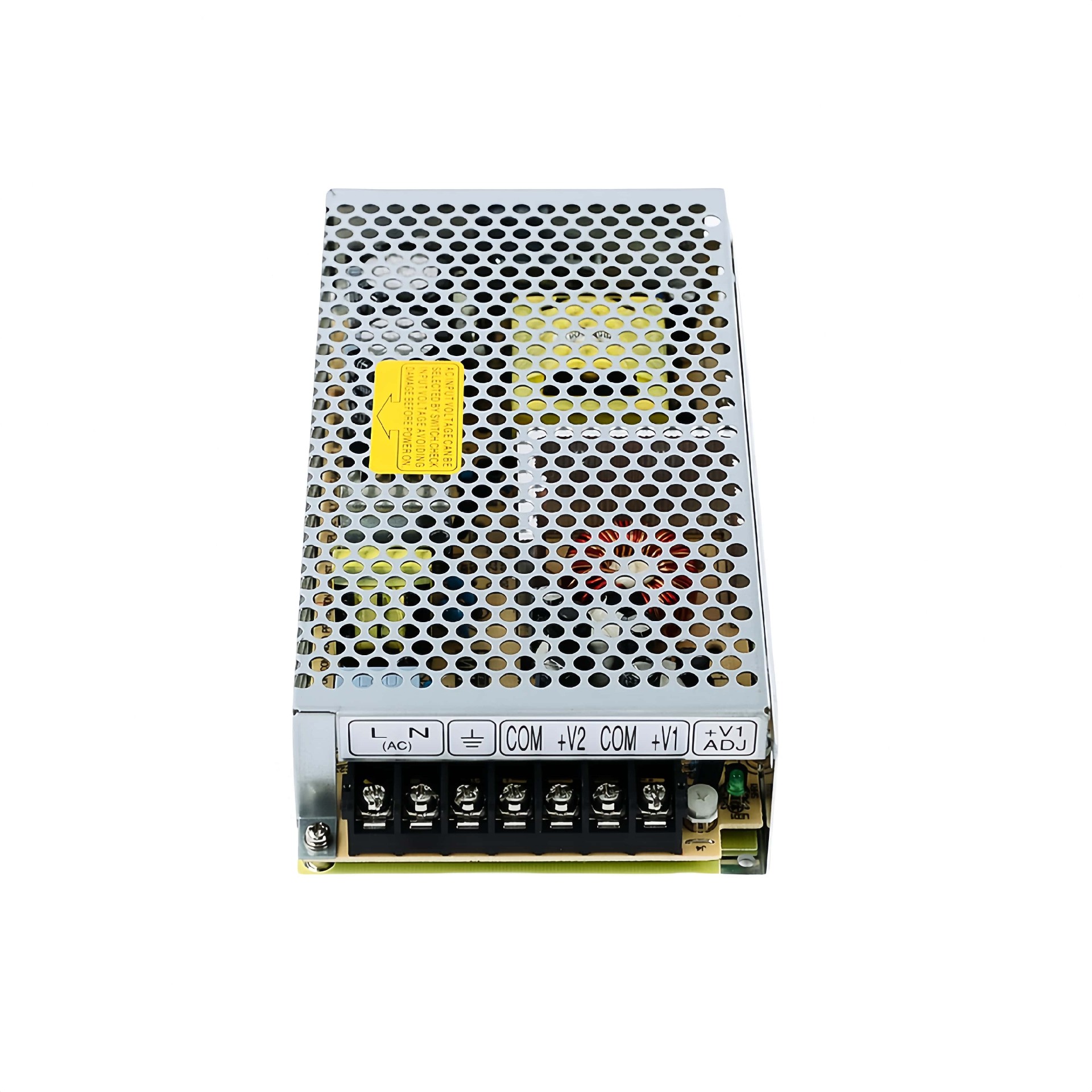

| 引腳編號 | 引腳功能 | 引腳編號 | 引腳功能 |
|---|
| 1 | AC/L（交流火線輸入） | 4、6 | DC OUTPUT COM（公共端） |
| 2 | AC/N（交流零線輸入） | 5 | DC OUTPUT +V2（第二路直流輸出） |
| 3 | FG（接地） | 7 | DC OUTPUT +V1（第一路直流輸出） |
答案：該系列的核心特點是輸出電壓組合豐富（共 8 種），覆蓋低、中、高壓常見需求，選擇時可按 “負載電壓 + 功率” 雙維度匹配：① 低中壓組合（5V+12V/5V+24V）：如 RD-125A（5V/7.7A+12V/7.7A），適合需 5V 供主控、12V 供執行器的工業控制設備；② 中高壓組合（12V+24V/12V+48V）：如 RD-125-1224（12V/3.7A+24V/3.7A），適配 12V 傳感器 + 24V 電機的設備；③ 高壓組合（24V+48V）：如 RD-125-2448（24V/2A+48V/2A），適合大功率通訊設備、重型機電模塊。選擇時需同時確認單路額定電流是否滿足負載峰值需求，且總功率不超過對應型號額定值（130.9W~144W）。
答案：該系列在環境適應和結構設計上針對性強化，契合工業場景需求：① 極端環境耐受：工作溫度 - 25~+70℃，可應對高溫車間和低溫戶外；5G 抗振動測試（10~500Hz，三軸各 60 分鐘），能穩定安裝在生產線、工程機械等振動設備上；20~90% RH 無冷凝濕度適應，抵御潮濕廠房環境；② 電網適應性：88~264Vac 寬電壓輸入（開關切換），適配全球工業電網，且可承受 300Vac 浪涌 5 秒，降低電網波動損壞風險；③ 結構與散熱：尺寸 1999838mm，在中高功率電源中保持緊湊，便于集成到工業控制柜；自然風冷無風扇，避免工業粉塵堵塞導致的散熱故障，同時實現靜音運行；④ 長壽命設計：105℃長壽命電解電容 + 100% 滿載老化出廠，MTBF 高達 2755.4K 小時，減少工業場景維護頻率和停機成本。
答案：安全與 EMC 性能的核心優勢及風險規避作用：① 三重智能保護：短路、過負載、過電壓均采用 “打嗝模式”，故障時電源間歇工作，避免過載 / 短路導致的元件燒毀，且故障移除后自動恢復，無需手動重啟，降低設備停機維護風險；② 高規格電氣安全：絕緣阻抗≥100MΩ，漏電流 < 2mA，耐壓達 3KVAC，有效避免工業場景中人員觸電和設備電氣擊穿風險；③ 工業級 EMC 性能：符合 Class B 電磁發射標準，不會干擾 PLC、傳感器等工業控制核心設備；抗擾度達重工業標準，能抵御車間電焊機、變頻器等設備產生的電磁干擾，降低設備誤觸發、信號紊亂風險；④ 合規認證齊全：通過 UL62368-1 等多項國際認證，滿足工業設備跨境銷售的合規要求，規避貿易壁壘風險。
