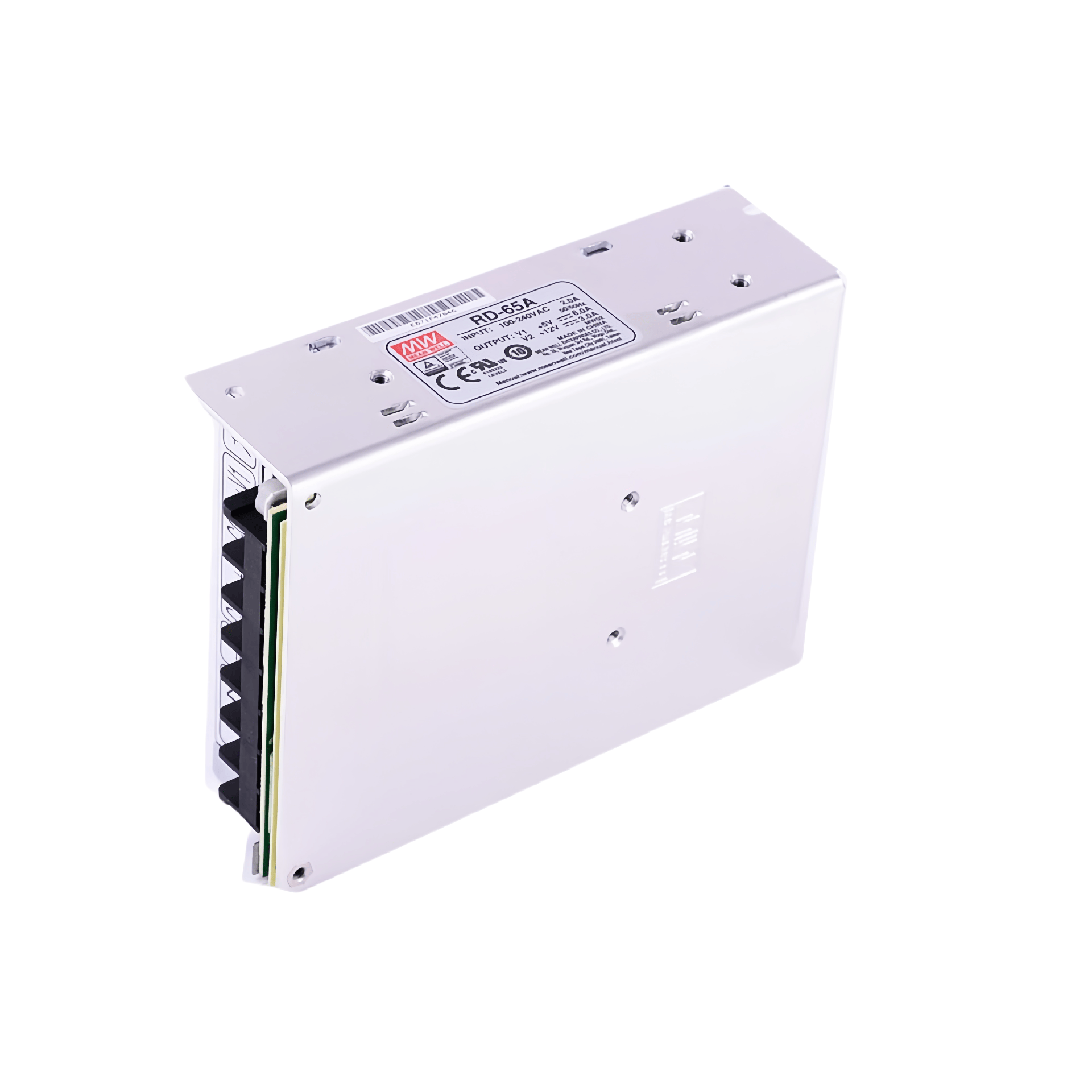

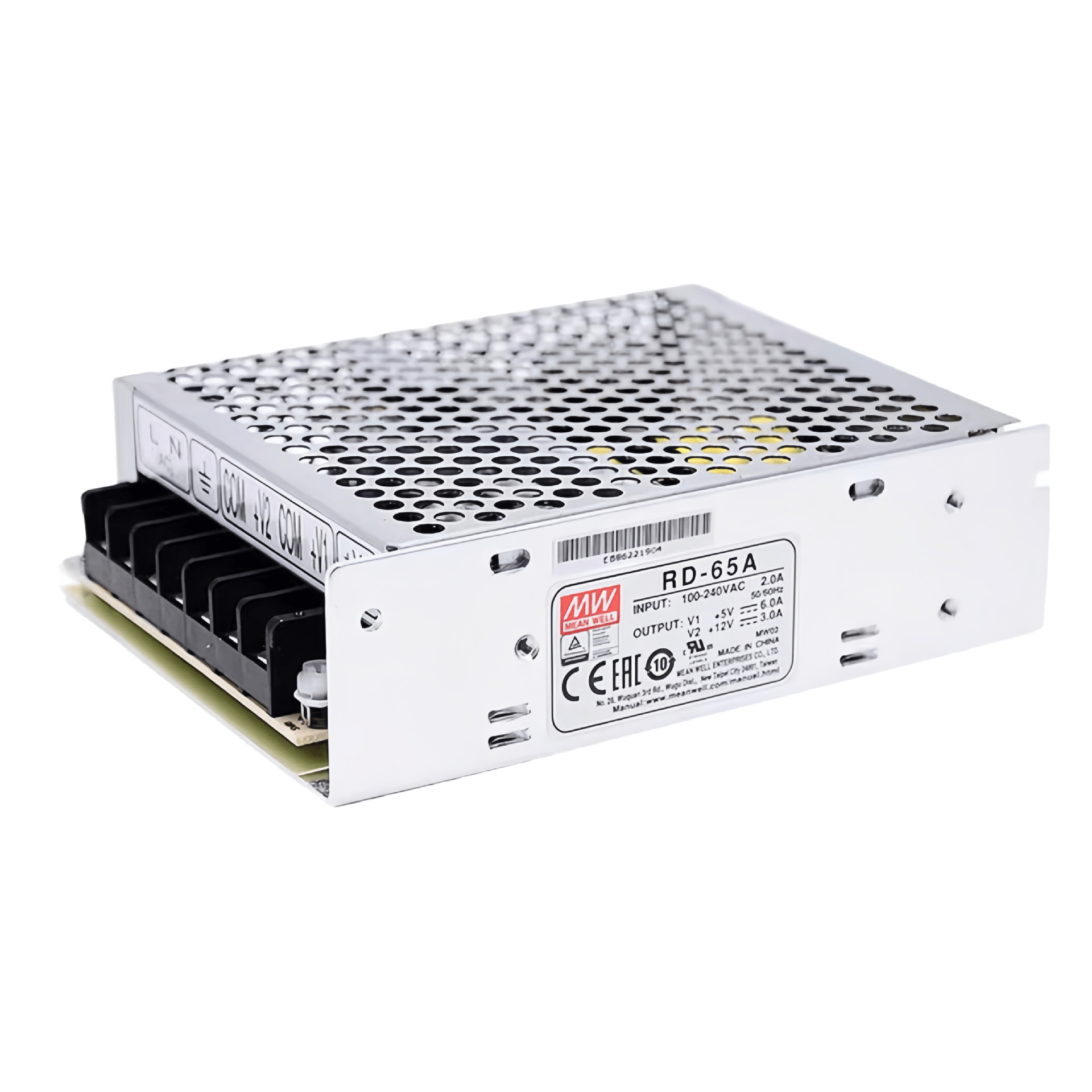

RD-65A 5V/6A+12V/3A 65W 雙組輸出開關電源

 提示：點擊圖片可以放大

RD-65 系列是一款65W 雙組輸出開關電源，包含RD-65A（5V/6A+12V/3A，總功率 66W） 和RD-65B（5V/4A+24V/2A，總功率 68W） 兩個型號，具備88~264Vac/125~373Vdc 國際通用寬電壓輸入，核心優勢包括短路 / 過負載 / 過電壓三重保護（打嗝模式）、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達77%~78% ，尺寸為1299838mm，通過 UL62368-1 等多項國際安全認證，適配需雙組不同電壓供電的中功率電子設備與工業模塊，可靠性突出。

一、產品概述

  • 產品名稱：RD-65 系列 65W 雙組輸出開關電源

  • 核心定位：面向需要雙組不同電壓供電的中功率電子設備、工業控制模塊等場景，提供穩定、高效且可靠的電源解決方案

  • 關鍵優勢：全球?qū)掚妷哼m配、三重安全保護、高溫高振動耐受、長壽命元器件、3 年保固，兼顧性能與性價比

二、核心參數詳情

（1）輸入?yún)?shù)
參數名稱具體數值
輸入電壓范圍交流：88~264Vac；直流：125~373Vdc
浪涌輸入耐受300Vac，持續 5 秒無損壞
頻率范圍47~63Hz
效率（Typ.）RD-65A：78%；RD-65B：77%
交流電流（Typ.）2A/115Vac；1.2A/230Vac
冷啟動浪涌電流50A/230Vac
漏電流<2mA/240Vac
保持時間（Typ.）60ms/230Vac；14ms/115Vac
啟動、上升時間500ms、20ms/230Vac；1200ms、30ms/115Vac（滿載）
（2）輸出參數（雙型號核心配置）
型號輸出通道直流電壓額定電流電流范圍額定功率紋波與噪聲（max.）電壓調整范圍電壓精度
RD-65ACH15V6A0~8A66W80mVp-p4.75~5.5V±2.0%

CH212V3A0~4A
120mVp-p-±6.0%
RD-65BCH15V4A0~8A68W80mVp-p4.75~5.5V±2.0%

CH224V2A0~3A
150mVp-p-+4,-8%
（3）輸出精度補充參數
型號通道線性調整率負載調整率
RD-65ACH1±0.5%±0.5%

CH2±1.5%±3.0%
RD-65BCH1±0.5%±0.5%

CH2±2.0%±6.0%
（4）環境與物理參數
參數名稱具體數值
工作溫度-25~+70℃（需參考減額曲線）
儲存溫度-40~+85℃
工作濕度20~90% RH（無冷凝）
儲存濕度10~95%RH
溫度系數（+5V 通道）±0.03%/℃（0~50℃）
耐振動10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
尺寸（LWH）1299838mm
重量0.44Kg
包裝規格30 臺 / 14.2Kg/0.72CUFT

三、核心功能與保護

（1）特殊功能

  • LED 電源指示燈：直觀顯示電源工作狀態，方便用戶實時監控

  • 100% 滿載老化：出廠前經過全負載測試，確保產品出廠可靠性

  • 自然風冷：無需額外風扇，靜音運行，適配對噪音敏感的場景

  • 105℃長壽命電解電容：選用高規格元器件，延長電源整體使用壽命

（2）保護機制
保護類型保護邏輯
過負載保護觸發條件：額定輸出功率的 110%~150%；保護模式：打嗝模式，故障移除后自動恢復
過電壓保護觸發電壓：CH1（5V 通道）5.75~6.75V；保護模式：打嗝模式，電壓異常條件移除后自動恢復
短路保護觸發條件：輸出端發生短路；保護模式：打嗝模式，短路排除后自動恢復正常輸出

四、安全與認證

  • 核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、BIS IS13252 等多項國際安全認證

  • 耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC

  • 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）

  • EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準及重工業標準，抗干擾能力強

  • 平均無故障時間（MTBF）：Telcordia SR-332 標準下≥2940.2K 小時；MIL-HDBK-217F 標準（25℃）下≥541.0K 小時

五、端子臺腳位定義

引腳編號引腳功能引腳編號引腳功能
1AC/L（交流火線輸入）4、6DC OUTPUT COM（公共端）
2AC/N（交流零線輸入）5DC OUTPUT +V2（第二路直流輸出）
3FG（接地）7DC OUTPUT +V1（第一路直流輸出）

4. 關鍵問題

問題 1：RD-65 系列兩款型號的輸出能力差異是什么？如何根據負載需求選擇？

答案：兩款型號的核心差異在第二路輸出的電壓、電流及總功率：① RD-65A：CH1 5V/6A（最大 8A）+ CH2 12V/3A（最大 4A），總功率 66W，適合需 “5V 高電流 + 12V 中功率” 的場景（如工業控制主板 + 小型執行器）；② RD-65B：CH1 5V/4A（最大 8A）+ CH2 24V/2A（最大 3A），總功率 68W，適配需 “5V 常規電流 + 24V 中壓” 的場景（如傳感器模塊 + 24V 安防設備）。選擇時需重點關注第二路負載的電壓需求和電流峰值，同時確保雙路總功率不超過對應型號的額定功率。

問題 2：RD-65 系列的環境適應能力和結構設計如何支撐工業場景應用？

答案：該系列在環境適應和結構設計上針對性優化，適配工業場景：① 環境耐受：工作溫度 - 25~+70℃，能應對高溫車間和低溫戶外環境；5G 抗振動測試（10~500Hz，三軸各 60 分鐘），可安裝在有振動的生產線設備上；20~90% RH 無冷凝濕度適應，能抵御潮濕工業環境；② 結構設計：尺寸 1299838mm，緊湊不占安裝空間，便于集成到工業控制柜；自然風冷無風扇，避免工業粉塵堵塞導致的故障，同時實現靜音運行；端子臺公共端（COM）統一設計，雙路接線清晰，降低工業布線難度；③ 電壓適配：88~264Vac 寬電壓輸入，能應對工業電網電壓波動，且可承受 300Vac 浪涌 5 秒，提升電網適應性。

問題 3：RD-65 系列的保護機制和安全性能有哪些亮點？能降低哪些使用風險？

答案：保護機制與安全性能的核心亮點及風險規避作用：① 三重保護 + 打嗝模式：短路、過負載、過電壓均采用打嗝模式，故障時電源間歇工作，避免過載 / 短路導致的元件燒毀，且故障移除后自動恢復，無需手動重啟，降低設備停機維護風險；② 高規格電氣安全：絕緣阻抗≥100MΩ，漏電流 < 2mA，耐壓達 3KVAC，有效避免觸電風險和電氣擊穿故障；③ 工業級 EMC 性能：符合 Class B 電磁發射標準，不會干擾工業控制系統的其他設備；抗擾度達重工業標準，能抵御工業環境中的電磁干擾，降低設備誤觸發風險；④ 長壽命與可靠性：100% 滿載老化出廠、105℃長壽命電容，MTBF 最高 2940.2K 小時，減少工業場景中頻繁更換電源的維護成本和停機風險。
