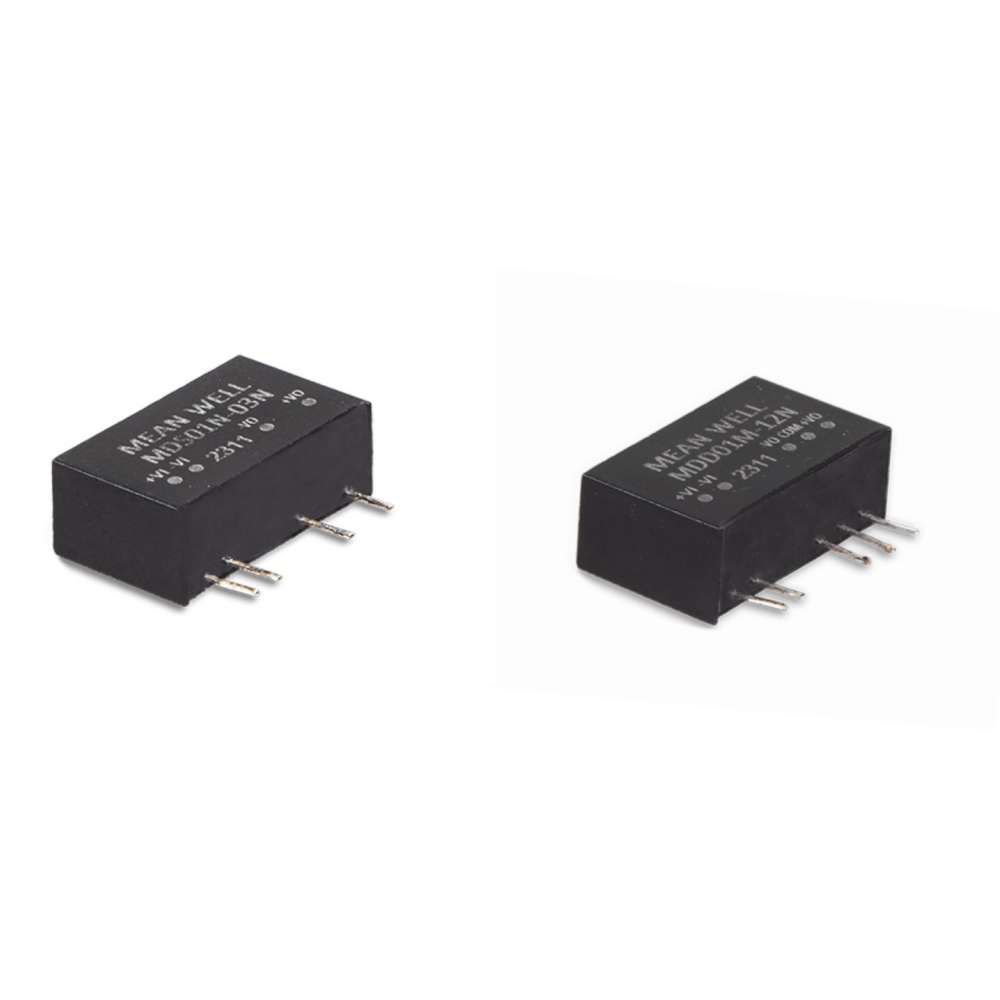

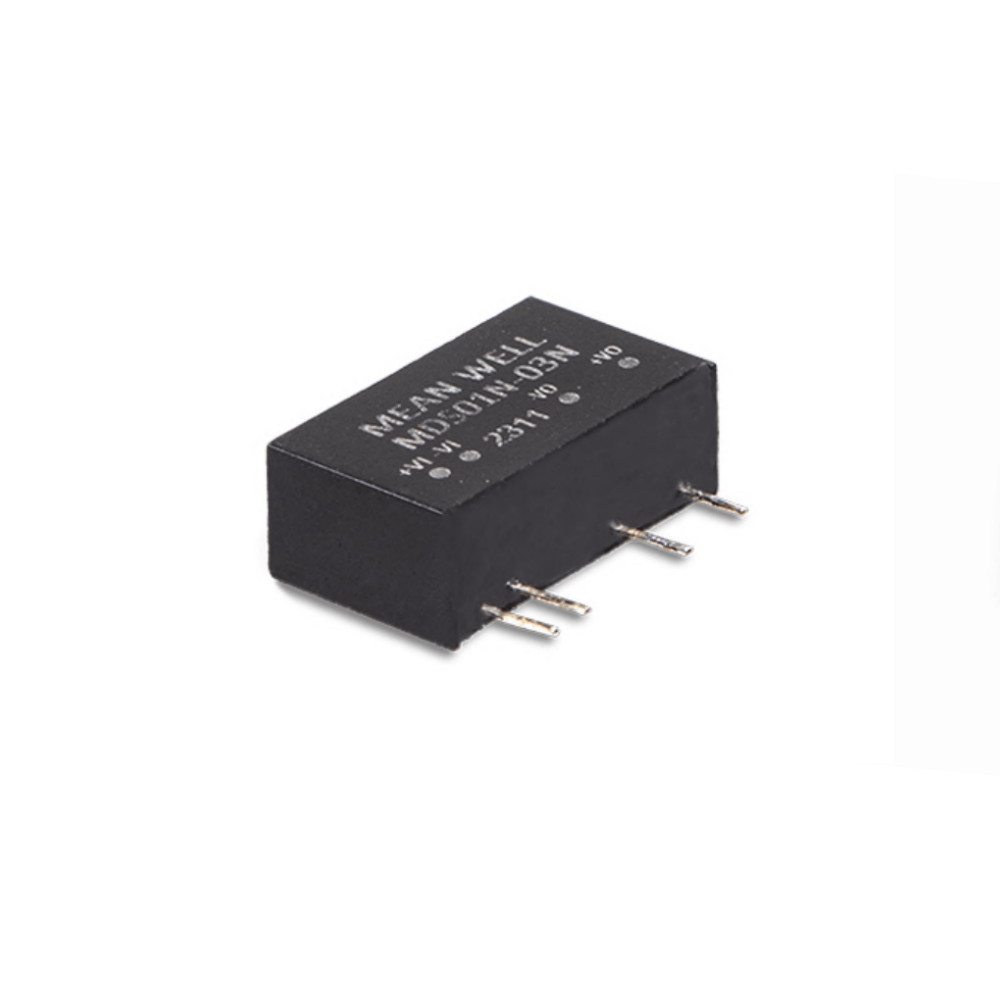

明緯 MDS01-N/MDD01-N 系列是 1W SIP7 封裝的醫療級非穩壓 DC-DC 轉換器，具備國際標準引腳，工作溫度覆蓋 **-40~+95℃，擁有6KVDC高 I/O 隔離電壓、<2μA低漏電流，通過IEC60601-1醫療安規認證（1xMOPP/2xMOOP）及 IEC/UL62368-1 標準，支持 5V/12V/24V±10% 輸入、單 / 雙組多規格輸出，效率最高84%，具備連續短路保護，適配醫療、通信、工業控制等領域，提供3 年保固 **，尺寸為19.77.111.5mm，MTBF 達15000Khrs。
明緯 MDS01-N/MDD01-N 系列為1W SIP7 封裝的醫療級非穩壓隔離型 DC-DC 轉換器，采用國際標準引腳設計，主打醫療領域低漏電流、高隔離的核心需求，同時適配工業控制、通信等場景，具備低成本、高可靠性特點，提供3 年保固，是分布式電源架構的適配模塊。
二、核心產品特性
安規與隔離：通過IEC/UL62368-1、LVD IEC60601-1醫療類安規認證，滿足1xMOPP/2xMOOP隔離等級（250VAC 系統輸入）；6KVDC I/P-O/P 加強絕緣，絕緣阻抗100M Ohms / 500VDC / 25℃/ 70% RH，絕緣容抗典型值10pF。
電氣安全：漏電流 **<2μA**（對病人漏電流最大 2μA），配備連續短路自動恢復保護模式，推薦搭配500mA 慢熔型保險絲。
環境適應性：工作溫度 **-40 ~ +95℃（需參考負載減額曲線），機殼耐溫+105℃；儲存溫濕度-55 ~ +125℃、10 ~ 95% RH**（無冷凝）；工作濕度20% ~ 90% RH（無冷凝）；耐振動為10 ~ 500Hz，2G 10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
高效低耗：轉換效率最高84%，開關工作頻率典型值30KHz，MTBF 達15000Khrs（MIL-HDBK-217F，25℃）。
三、關鍵電氣規格
所有參數若無特別說明，均在正常輸入（L:5Vdc/M:12Vdc/N:24Vdc）、額定負載、25℃ 70% RH下測量，核心規格如下：
| 參數項 | 數值 / 標準 | 備注 |
|---|---|---|
| 額定功率 | 1W | - |
| 輸入電壓范圍 | L:4.5~5.5V；M:10.8~13.2V；N:21.6~26.4V | 對應 5/12/24V±10% |
| 輸出電壓精度 | ±5.0% | - |
| 紋波與噪聲 | 100mVp-p | 20MHZ 帶寬、特定測試條件 |
| 線性調整率 | 1.2%（1% 輸入變化） | 額定負載下測量 |
| 負載調整率 | ±15%（3.3V/5V）；±10%（其他輸出） | 10%~100% 額定負載間測量 |
| 溫度系數 | 0.02% / ℃ | 0 ~ 90℃區間 |
| ESD 防護 | Level 2 (4KV 接觸)、Level 3 (8KV 空氣) | 符合 BS EN/EN61000-4-2 |
四、型號編碼規則
編碼格式：MD+01+S/D + 數字 + N（后綴 N 為新系列）
| 編碼段 | 含義 |
|---|---|
| MD | 系列名 |
| 01 | 額定功率 1W |
| S/D | S = 單組輸出；D = 雙組輸出 |
| 數字 | 輸出電壓：3=3.3V/5=5V/12=12V/15=15V（雙組為 ±5/±12/±15V） |
| L/M/N | 輸入電壓規格（L=5V/M=12V/N=24V） |
| N | 新系列標識 |
五、輸出規格與效率（典型值）
該系列分單組輸出（MDS01-N）和雙組輸出（MDD01-N），不同輸入電壓下的效率與輸出適配如下，核心效率區間75%~84%：
5V 輸入（L）：單組 15V 輸出效率最高84%，雙組 ±15V 輸出效率82%；
12V 輸入（M）：單組 15V 輸出效率83%，雙組 ±5V 輸出效率78%；
24V 輸入（N）：單組 12V 輸出效率82%，雙組 ±12/±15V 輸出效率均為81%。
六、機械與安裝規格
尺寸：19.77.111.5mm（0.7750.2790.452 inch），引腳間距2.54mm，引腳誤差 ±0.05mm；
機殼：UL 94V-0 級絕緣黑色塑料；
焊接要求：距機殼 1.5mm 處焊接，溫度260℃以下，時長 1~3 秒；
引腳定義：SIP7 引腳，單 / 雙輸出版本引腳功能不同（單組：1=+Vin/2=-Vin/5=-Vout/6 = 空 / 7=+Vout；雙組：1=+Vin/2=-Vin/5=-Vout/6 = 公共端 / 7=+Vout）。
七、EMC 與電路推薦
電磁兼容：傳導 / 輻射發射符合 BS EN/EN55032/55011（Class A/B 需外加零件）；抗擾度滿足 ESD、輻射抗擾、EFT / 脈沖群、浪涌等多項標準，電源需結合終端設備完成 EMC 確認；
典型電路參數：輸入側需搭配電感（LDM）和電容（C1），不同輸入電壓參數不同，且需串聯470pF/6KVDC電容，具體如下：| 輸入電壓 | LDM 電感 | C1 電容 ||----------|---------|--------|| 5V | 47μH | 10μF || 12V | 47μH | 10μF || 24V | 100μH | 4.7μF |
八、包裝與配套
單顆重量：2.8g，包裝規格為24 顆 / 管，2160 顆 / 90 管 / 箱，每管毛重 105.5g，每箱毛重 9.5Kg，外箱尺寸 L545 x W145 x H220；
配套資料：減額曲線、安裝手冊可在明緯官網查閱，產品免責聲明、EMC 測試指導亦有官方鏈接。
九、應用領域
醫療設備：醫用氧氣監護儀、CT 掃描設備、醫療車、口腔護理設備；
通信領域：電信 / 數據通信系統、無線網絡；
工業領域：工業控制設施，分布式電源架構系統。
關鍵問題
問題 1（產品適配性）：該系列轉換器的輸入輸出電壓覆蓋哪些規格，單雙組輸出如何區分？
答案：輸入電壓支持 5V/12V/24V±10%，對應規格碼 L (4.5~5.5V)、M (10.8~13.2V)、N (21.6~26.4V)；輸出電壓單組為 3.3V/5V/12V/15V（型號帶 S），雙組為 ±5V/±12V/±15V（型號帶 D），均為非穩壓輸出，電壓精度 ±5.0%。
問題 2（醫療安規核心）：該系列滿足的醫療安規標準和隔離防護指標有哪些，為何適配醫療設備？
答案：通過 IEC60601-1 醫療類安規認證（1xMOPP/2xMOOP 隔離等級，250VAC 系統輸入）、IEC/UL62368-1 標準；具備 6KVDC I/O 加強絕緣、漏電流 < 2μA（對病人漏電流最大 2μA）的核心指標，且短路保護更安全，低漏電流能避免對醫療設備使用者造成電氣傷害，高隔離滿足醫療設備的絕緣要求，因此適配各類醫療場景。
問題 3（工程應用）：該系列在實際工程應用中，焊接、EMC、電路搭配有哪些關鍵要求？
答案：1. 焊接：距機殼 1.5mm 處焊接，溫度≤260℃，時長 1~3 秒，引腳誤差 ±0.05mm；2. EMC：Class A/B 等級需外加零件，電源需結合終端設備完成 EMC 確認，抗擾度滿足 ESD、浪涌等多項標準；3. 電路搭配：輸入側需按輸入電壓搭配對應電感（5/12V=47μH，24V=100μH）和電容（5/12V=10μF，24V=4.7μF），且需串聯 470pF/6KVDC 電容，同時推薦搭配 500mA 慢熔型保險絲。
