MDS20 系列是明緯推出的20W醫療級隔離穩壓 DC-DC 轉換器，采用2"×1" DIP 封裝且配備國際標準引腳，擁有9~18V、18~36V、36~75V三種 2:1 寬輸入范圍，輸出電壓涵蓋5/12/15/24Vdc，效率最高達90%，具備4000VAC輸入輸出加強隔離、<5μA 低漏電流特性，通過IEC60601-1醫療安規認證（2xMOPP），工作溫度范圍 **-40 ~ +90℃，無最小負載要求，擁有持續短路、過載、輸入電壓多重保護模式，自然風冷即可工作，適用于醫用氧氣監護儀、CT 掃描等各類醫療設備，提供3 年保固 **。
一、產品基礎定位

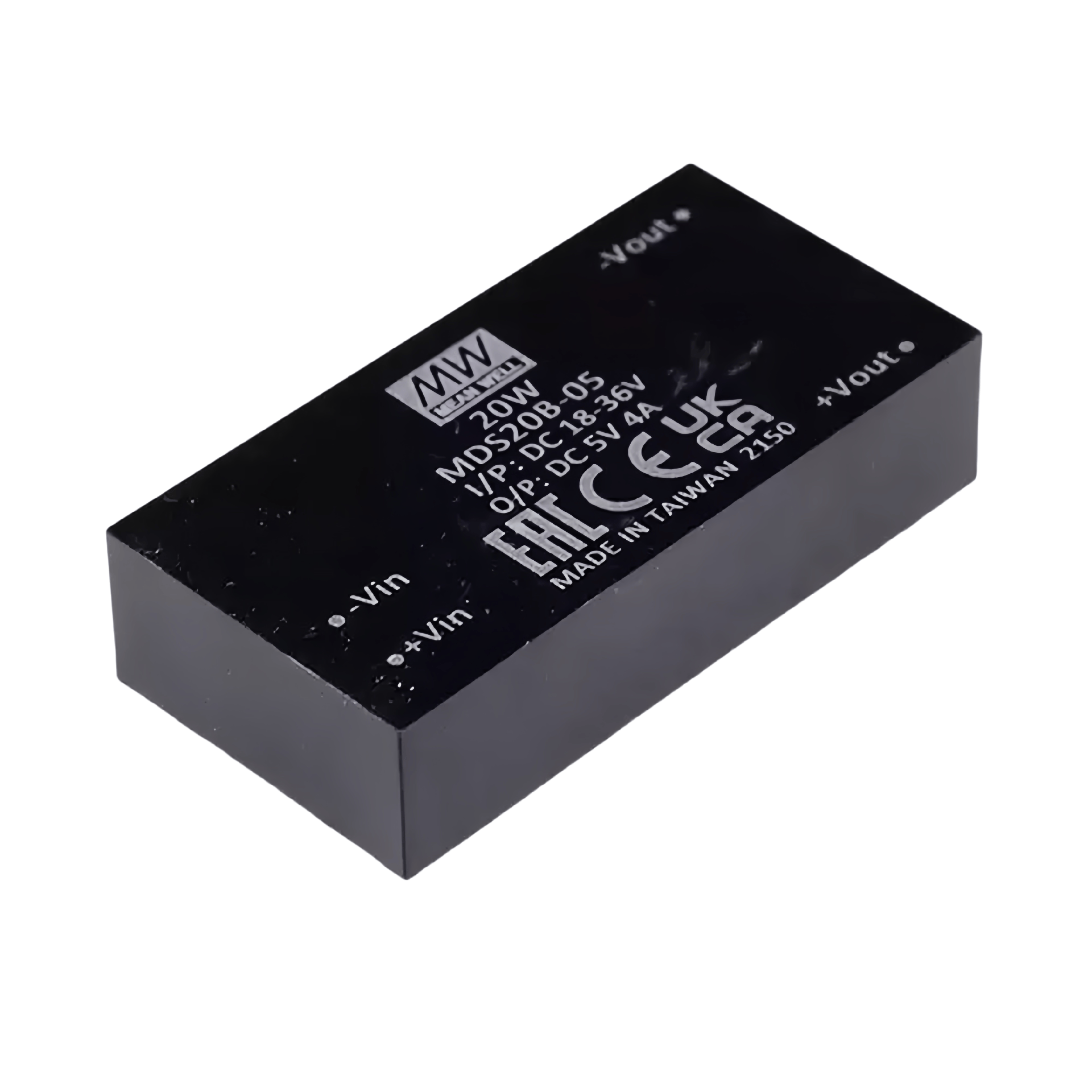

MDS20 系列是明緯研發的20W隔離穩壓型 DC-DC 轉換器，專為醫療場景設計，采用2"×1" DIP封裝，配備國際標準引腳，無最小負載要求，自然風冷冷卻，提供3 年保固，是適配各類醫療設備的專用電源模塊。
二、核心電氣規格
1. 輸入輸出參數
不同型號的輸入輸出、電流及效率參數如下表，核心為2:1 寬輸入范圍，輸出電壓覆蓋5/12/15/24Vdc，額定功率均為20W：
| 型號 | 輸入電壓范圍 | 輸出電壓 | 空載輸入電流 | 滿載輸入電流 | 輸出電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|---|---|
| MDS20A-05 | 9~18Vdc | 5Vdc | 10mA | 1950mA | 4000mA | 90% | 6800μF |
| MDS20B-05 | 18~36Vdc | 5Vdc | 7mA | 1000mA | 4000mA | 86% | 6800μF |
| MDS20C-05 | 36~75Vdc | 5Vdc | 10mA | 1000mA | 4000mA | 86% | 6800μF |
| MDS20A-12 | 9~18Vdc | 12Vdc | 7mA | 1000mA | 1670mA | 86% | 1200μF |
| MDS20B-12 | 18~36Vdc | 12Vdc | 5mA | 1000mA | 1670mA | 89% | 1200μF |
| MDS20C-12 | 36~75Vdc | 12Vdc | 5mA | 1950mA | 1670mA | 88% | 1200μF |
| MDS20A-15 | 9~18Vdc | 15Vdc | 5mA | 500mA | 1333mA | 89% | 800μF |
| MDS20B-15 | 18~36Vdc | 15Vdc | 5mA | 500mA | 1333mA | 88% | 800μF |
| MDS20C-15 | 36~75Vdc | 15Vdc | 5mA | 500mA | 1333mA | 88% | 800μF |
| MDS20A-24 | 9~18Vdc | 24Vdc | 10mA | 500mA | 833mA | 88% | 300μF |
| MDS20B-24 | 18~36Vdc | 24Vdc | 7mA | 1950mA | 833mA | 88% | 300μF |
| MDS20C-24 | 36~75Vdc | 24Vdc | 10mA | 1950mA | 833mA | 89% | 300μF |
2. 關鍵電氣性能
電壓精度：±1%，線性調整率 **±0.5%，負載調整率±0.5%**；
紋波與噪聲：60mVp-p（特定測量條件下）；
漏電流：整體 <5μA，對病人漏電流最大2μA（250VAC/50/60Hz 系統）；
工作頻率：12Vin/24Vin 為250KHz，48Vin 為300KHz；
溫度系數：0.03%/℃（0~70℃）。
3. 輸入輔助規格
濾波方式：Pi 型；
浪涌電壓：12Vin (25Vdc)、24Vin(50Vdc)、48Vin(100Vdc)，最長持續100ms；
保險絲推薦：12Vin 用5A慢熔型，24Vin 用3A慢熔型，48Vin 用2A慢熔型。
三、隔離與安規特性
隔離性能：4000VAC輸入 / 輸出加強隔離，絕緣阻抗100M Ohms / 500VDC / 25℃/70% RH，絕緣容抗典型值100pF；
醫療安規：通過IEC60601-1醫療類安規認證（2xMOPP），符合 EAC TP TC 020/2011（48Vin 機型僅符合 004）；
平均無故障時間（MTBF）：1016Khrs（MIL-HDBK-217F/25℃）。
四、保護功能
模塊具備多重保護，且均為可恢復式（除特殊說明）：
短路保護：持續式，可自動恢復；
過載保護：觸發閾值為 **110~180%** 額定輸出功率，異常條件移除后可恢復；
欠電壓鎖定：12Vin(7.5Vdc)、24Vin(15Vdc)、48Vin(33Vdc)；
輸入電壓保護。
五、環境與物理特性
溫濕度
工作：-40 ~ +90℃（需參考負載減額曲線），20~90% RH 無冷凝；
儲存：-55 ~ +125℃，10~95% RH 無冷凝；
機殼最高溫度：+105℃。
物理尺寸與材質
尺寸：50.825.412mm（210.47 inch），尺寸誤差 x.x±0.5mm，引腳誤差 ±0.1mm；
機殼：UL 94V-0 級絕緣黑色塑料，重量30g；
焊接溫度：260℃ max，1~3sec / 距殼 1.5mm。
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
六、電磁兼容（EMC）
均符合 BS EN/EN 系列標準，具體如下：
電磁發射：Conducted/Radiated 均為Class A，不需外加零件；
電磁抗擾度：均達Level 1，包括 ESD（15KV 空氣 / 8KV 接觸）、輻射抗擾（10V/m）、EFT / 浪涌（2KV/1KV 線 - 線 / 2KV 線 - 地）、傳導抗擾（10Vrms）。
七、引腳與包裝
引腳定義（國際標準）：1 (+Vin)、2 (-Vin)、3 (+Vout)、4 (無引腳)、5 (-Vout)；
包裝規格：套管標準包裝，18pcs / 管，432pcs/24 管 / 箱；每管毛重670g，每箱毛重16.83Kg；外箱尺寸L545 x W220 x H240mm。
八、應用場景
專為醫療系統設計，適用于醫用氧氣監護儀、CT 掃描、醫療車、口腔護理設備等各類醫療設備。
關鍵問題
問題 1（產品適配性）：MDS20 系列針對不同輸入電壓的醫療設備，分哪幾類規格，各適配什么電壓場景？
答案：分為 A、B、C 三類輸入規格，A 類為9~18Vdc，適配 12V 標稱的醫療設備供電場景；B 類為18~36Vdc，適配 24V 標稱的醫療設備供電場景；C 類為36~75Vdc，適配 48V 標稱的醫療設備供電場景，三類均為 2:1 寬輸入范圍，滿足醫療設備的電壓波動適配需求。
問題 2（醫療安規核心）：MDS20 系列作為醫療級轉換器，核心的安規和隔離特性有哪些，滿足醫療場景的關鍵要求是什么？
答案：核心安規與隔離特性為：通過IEC60601-1醫療類安規認證（2xMOPP）；4000VAC輸入 / 輸出加強隔離；漏電流 < 5μA，對病人漏電流最大 2μA；絕緣阻抗 100MΩ/500VDC。關鍵滿足了醫療場景對電氣隔離、低漏電流、人身安全防護的核心要求，避免醫療設備漏電對病人和操作人員造成傷害。
問題 3（使用與保護）：MDS20 系列的保護功能有哪些特點，實際使用中出現短路 / 過載時該如何處理？
答案：保護功能特點：具備持續式短路保護、110~180% 額定功率過載保護、欠壓鎖定和輸入電壓保護，其中短路和過載保護均為可自動恢復式，無需人工復位。實際使用中，出現短路 / 過載時，模塊會自動觸發保護并停止異常輸出，只需排查并移除短路 / 過載的故障條件（如線路短路、負載超出額定功率），模塊即可自行恢復正常工作，無需額外操作。
