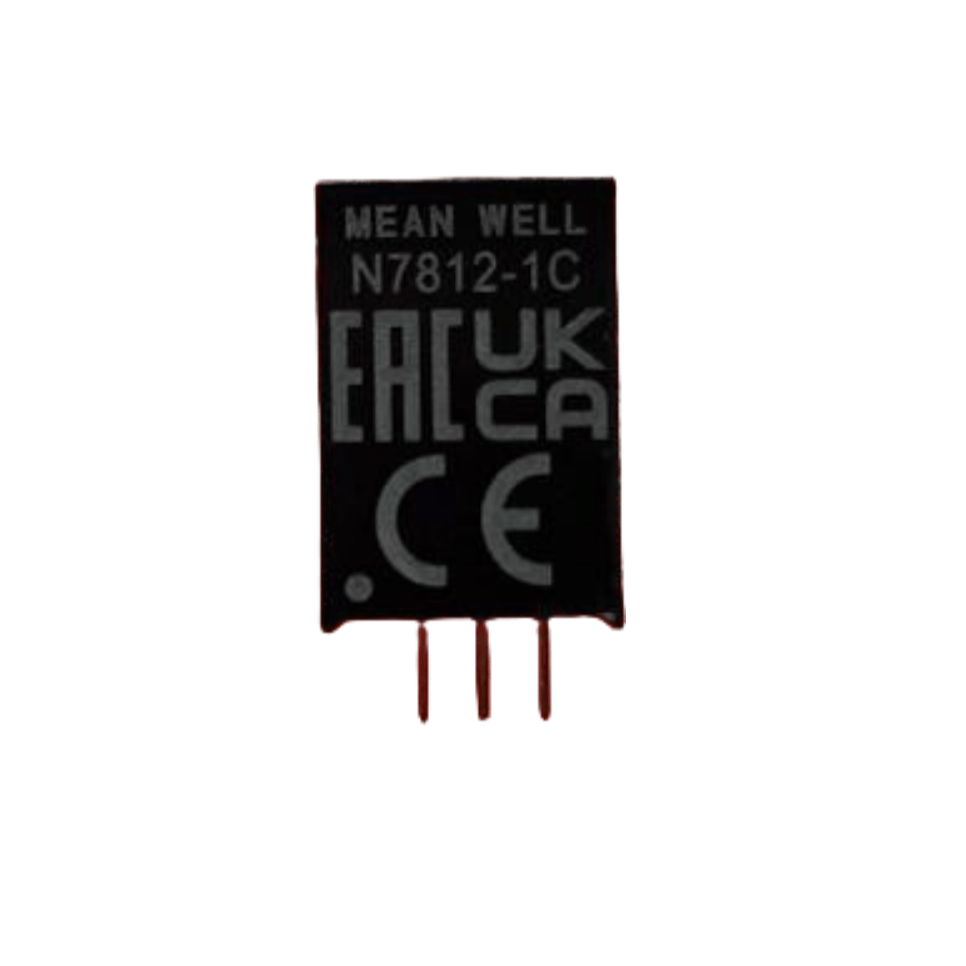

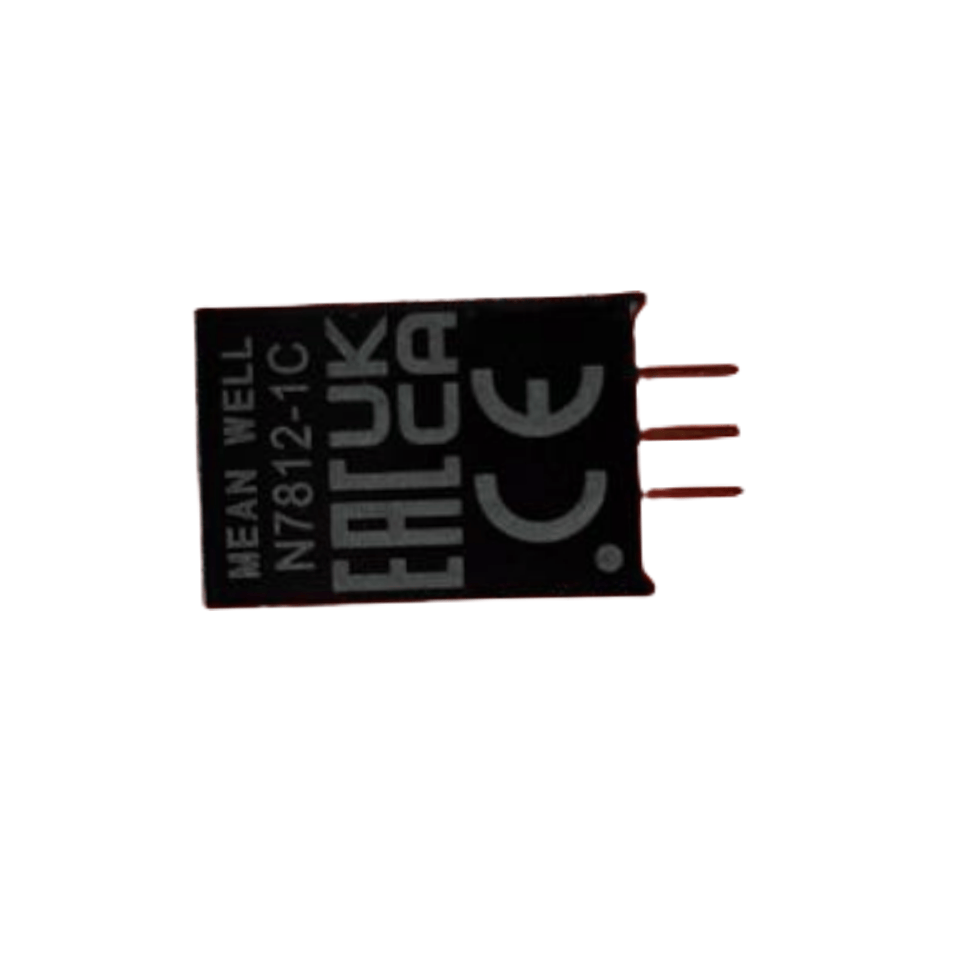

N78 系列是明緯推出的 1A 非隔離式 DC-DC 開關穩壓器，分 PV/PH/C/CW 四種型號，Pin-out 兼容 LM78xx/LM79xx 線性穩壓器，具備96% 超高效率、寬輸入最高 36V、支持正負輸出、-40~+85℃寬工作溫度的核心特性，擁有短路 / 過負載 / 過溫度等多重自動恢復式保護，符合EN55032 輻射 B 級且無需額外元件，無需散熱片，低紋波噪音，提供 3 年保固，適用于降壓、工業電腦、數字機頂盒等多類電源應用，不同型號對應不同輸入輸出規格，搭配專屬外接電容要求，有標準化的包裝與安裝規范。
N78 系列為明緯研發的1A 非隔離式 DC-DC 開關穩壓器，是 LM78xx/LM79xx 線性穩壓器的高效替代款，核心優勢為引腳兼容、高性價比與多場景適配，提供3 年保固，通過 EAC TP TC 020/2011 認證，機殼采用UL 94V-0 級絕緣塑料。
二、核心關鍵特性
高效低耗：效率最高達96%，低功率損耗，無需額外散熱片，自然風冷即可滿足散熱需求；
兼容通用：Pin-out 完全兼容 LM78xx/LM79xx，可直接替換，降低應用改造成本；
寬域適配：輸入電壓最高可達36V，浪涌電壓（最長 100ms）支持40V max；工作溫度范圍 **-40~+85℃，機殼最高耐受+110℃**，儲存溫度 - 55~+125℃；
輸出靈活：支持正 / 負雙輸出電壓，不同型號對應不同輸出規格，輸出電流主流為 0~1000mA；
電磁兼容：符合BS EN/EN55032 (CISPR32) 輻射 B 級，無需額外添加元件即可滿足標準；
低干擾：紋波與噪聲100mVp-p max，開關工作頻率典型值500KHz；
多重保護：具備短路、過負載（200%~300%）、過溫度、過電壓保護，均為自動恢復式，異常條件移除后可正常工作。
三、機型規格參數表
| 訂單號 | 輸入電壓范圍 | 輸出電壓 | 輸出電流范圍 | 空載輸入電流 | 滿載輸入電流 | 電容負載 | 典型效率 |
|---|---|---|---|---|---|---|---|
| N7803-1 | 6~36V | 3.3V | 0~1000mA | 6mA | 615mA | 680μF | 91.5% |
| N7805-1 | 8~36V | 5V | 0~1000mA | 8mA | 672mA | 470μF | 93% |
| -5V 款 | 8~27V | -5V | 0~500mA | 11mA | 350mA | 470μF | 88.5% |
| N7809-1 | 13~36V | 9V | 0~1000mA | 10mA | 730mA | 220μF | 95% |
| N7812-1 | 16~36V | 12V | 0~1000mA | 10mA | 780mA | 220μF | 95.5% |
| -12V 款 | 8~20V | -12V | 0~300mA | 20mA | 505mA | 220μF | 89% |
| N7815-1 | 20~36V | 15V | 0~1000mA | 10mA | 785mA | 150μF | 96% |
| -15V 款 | 8~18V | -15V | 0~300mA | 24mA | 635mA | 150μF | 88% |
四、電氣詳細規格
輸入：內部功耗500mW，全型號推薦搭配1500mA 慢熔型保險絲，輸入濾波需外接 MLCC 電容；
輸出：電壓精度 **±3.0% max**，額定功率3.3W~15W；線性調整率 **±0.3%**，負載調整率 3.3V 款 ±0.3%、其他款 ±0.4%；
環境：工作濕度5%~95% RH 無冷凝，儲存濕度 10~95% RH 無冷凝；溫度系數0.03% / ℃ (0~71℃)；
電磁兼容：傳導符合 BS EN/EN55032，抗擾度含 ESD（4KV 接觸）、輻射抗擾（3V/m）等多維度標準；
可靠性：MTBF 達1800Khrs（MIL-HDBK-217F，25℃），耐振動 10~500Hz、2G，X/Y/Z 軸各 60 分鐘。
五、物理與引腳規格
尺寸（LWH）：機板型（PV/PH）10.57.516mm；機殼型（C/CW）11.59.017.5mm；引腳尺寸 0.64*0.64±0.1mm，引腳間距 2.54mm；
焊接要求：1.5mm 距殼體，3~5 秒 / 265℃ max；
引腳定義：全型號引腳 1 均為 + Vin，引腳 2、3 依輸出類型調整：正輸出時 2=GND、3=+Vout；負輸出時 2=-Vout、3=GND（CW 型引腳分紅 / 黑 / 黃，對應 1/2/3）。
六、外接元件與應用
外接電容（MLCC）：Ci 統一為10μF/50V，Co 依型號為 22μF/10V（3.3V/5V 款）、22μF/25V（9V/12V/15V 款）；
應用電路：支持正輸出、負輸出、正負輸出并聯電路，并聯時建議加10μH LDM 組件減少干擾；
應用場景：降壓電路、通用電源、工業電腦、數字機頂盒、數據通訊、微控制器相關應用、分布式負載點調節器電源系統。
七、包裝規格
| 型號類型 | 包裝單位 | 單單位數量 | 每箱數量 | 單單位毛重 | 每箱毛重 |
|---|---|---|---|---|---|
| PV/PH 型 | 盒 | 150 顆 | 1800 顆 | 395g | 6.2Kg |
| C 型 | 管 | 42 顆 | 3360 顆 | 200g | 17Kg |
| CW 型 | 盒 | 70 顆 | 840 顆 | 460g | 6.3Kg |
關鍵問題
問題 1（產品適配性）：N78 系列為何能直接替換 LM78xx/LM79xx 線性穩壓器，相比之下核心優勢是什么？
答案：N78 系列的Pin-out 引腳定義與 LM78xx/LM79xx 完全兼容，可直接物理替換；核心優勢為效率最高達 96%（遠高于線性穩壓器），無需散熱片，低功率損耗，支持 36V 寬輸入、正負雙輸出，具備多重自動恢復式保護，且符合 EN55032 輻射 B 級無需額外元件，工作溫度范圍更寬（-40~+85℃）。
問題 2（選型與應用）：N78 系列不同型號的輸入輸出規格有哪些核心差異，選型時需重點關注哪些參數？
答案：核心差異體現在輸入電壓范圍（6~36V 不等，如 N7803-1 為 6~36V，N7815-1 為 20~36V）、輸出電壓 / 電流（正輸出主流 0~1000mA，負輸出為 0~300/500mA）、電容負載（150~680μF）與效率（88%~96%）；選型需重點關注輸入電壓范圍、輸出電壓 / 電流需求、電容負載匹配性，以及是否需要正負輸出。
問題 3（使用與配套）：N78 系列使用時的外接元件要求和關鍵應用注意事項有哪些？
答案：外接元件方面，輸入需搭配 1500mA 慢熔型保險絲，Ci 統一為 10μF/50V MLCC 電容，Co 依型號為 22μF/10V 或 22μF/25V MLCC 電容；應用注意事項包括：并聯正負輸出電路時需加 10μH LDM 組件減少干擾，焊接時需控制 1.5mm 距殼體、3~5 秒 / 265℃的工藝要求，電源需結合終端設備完成電磁兼容確認，工作溫度超過 85℃時需參考負載減額曲線使用。
