N78-2 系列是明緯推出的2A 非隔離式 DC-DC 開關穩壓器，分 C/CH/CW 型，引腳兼容 LM78xx/LM79xx 線性穩壓器，具備96% 超高效率、寬輸入最高 32V、-40~+85℃寬工作溫度的核心特性，支持正 / 負輸出，擁有短路 / 過負載 / 過溫度三重自動恢復保護，符合 BS EN/EN55032 輻射 B 類標準且無需額外元件，無需散熱片，體積僅 11.5mm9.0mm17.5mm，適配降壓、工業電腦、數字機頂盒等多場景，提供 3 年保固，不同輸出電壓型號對應不同輸入范圍、電容負載及效率參數，同時規范了引腳定義、外部元件搭配、包裝規格等細節。
一、產品基礎定位

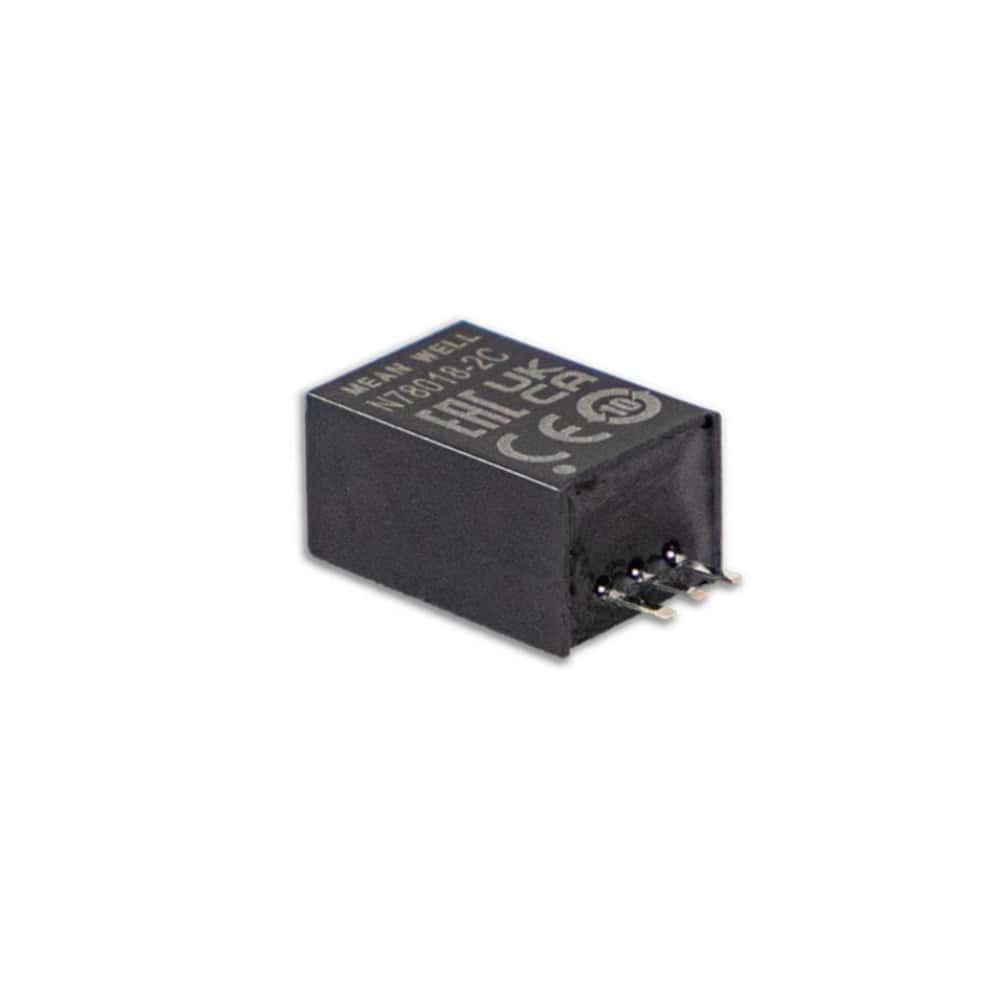

N78-2 系列為明緯生產的2A 非隔離式 DC-DC 開關穩壓器，分為 C 型、CH 型、CW 型（帶線外殼型），核心替代 LM78xx/LM79xx 線性穩壓器且引腳完全兼容，是高效能的降壓型電源器件，提供3 年保固，廣泛適配工業及民用電子設備電源方案。
二、核心關鍵特性
高效低耗：最高效率96%，低功率損耗，無需額外散熱片；
寬范圍適配：輸入電壓最高可達32V，浪涌電壓（最長 100ms）最高36V，支持正 / 負雙輸出電壓模式，工作溫度范圍 **-40 ~ +85℃（機殼最高溫度+110℃**）；
電磁兼容：符合BS EN/EN55032輻射 B 類標準，無需額外添加元件即可滿足要求；
多重保護：具備短路、過負載、過溫度三重保護，均為自動恢復模式（異常條件移除后自行恢復），過負載保護閾值為150% ~ 300%；
輸出性能：低紋波及噪聲（最大100mVp-p），電壓精度最大 **±3.0%，開關工作頻率典型值400KHz**；
物理規格：體積小巧，尺寸為11.5mm9.0mm17.5mm，機殼采用UL 94V-0 級絕緣塑料，C/CH 型重 4g，CW 型重 5.5g。
三、核心電氣規格（25℃/ 額定負載 / 正常輸入下）
| 類別 | 關鍵參數 | 數值 / 標準 |
|---|---|---|
| 輸入 | 最大輸入電壓 | 32V（浪涌 36V/100ms） |
| 輸入 | 推薦保險絲 | 3000mA 慢熔型（全型號） |
| 輸入 | 內部功耗 | 1250mW |
| 輸出 | 額定功率 | 3.6W ~ 30W |
| 輸出 | 電壓精度 | ±3.0% max. |
| 輸出 | 紋波與噪聲 | 100mVp-p max. |
| 輸出 | 線性調整率 | 1.8~3.3V:±0.5%；其他:±0.4% |
| 輸出 | 負載調整率 | 1.8~3.3V:±1.5%；其他:±1.0% |
| 環境 | 工作濕度 | 5% ~ 95% 無冷凝 |
| 環境 | 儲存溫度 / 濕度 | -55 ~ +125℃，10 ~ 95% RH 無冷凝 |
| 壽命 | MTBF | 1600Khrs（25℃，MIL-HDBK-217F） |
| 安規 | 電磁兼容抗擾 | ESD Level3 (8KV)、輻射抗擾 Level2 (3V/m) 等 |
四、主力機型參數表（核心型號關鍵指標）
| 訂單號 | 輸出電壓 | 輸入電壓范圍 | 電容負載 | 效率 @Vin min. | 滿載輸出電流 | 空載輸入電流 |
|---|---|---|---|---|---|---|
| N7803-2 | 3.3V | 6~32V | 1800μF | 89% | 0~2000mA | 1mA |
| N7805-2 | 5V | 8~32V | 1000μF | 92% | 0~2000mA | 1mA |
| N7809-2 | 9V | 13~32V | 680μF | 95% | 0~2000mA | 1mA |
| N7812-2 | 12V | 16~32V | 470μF | 96% | 0~2000mA | 1mA |
| N7815-2 | 15V | 18~30V | 470μF | 96% | 0~2000mA | 1mA |
| N7805-2 | -5V | 8~30V | 680μF | 86% | 0~-1000mA | 1mA |
| N7812-2 | -12V | 8~23V | 220μF | 87% | 0~-600mA | 1mA |
| 注：所有型號空載輸入電流均為 1mA，負輸出型號滿載輸出電流普遍降額。 |
五、引腳與結構定義
引腳間距：全型號引腳間距均為2.54mm，焊接溫度要求為1.5mm 距機殼 3~5sec/265℃ max.；

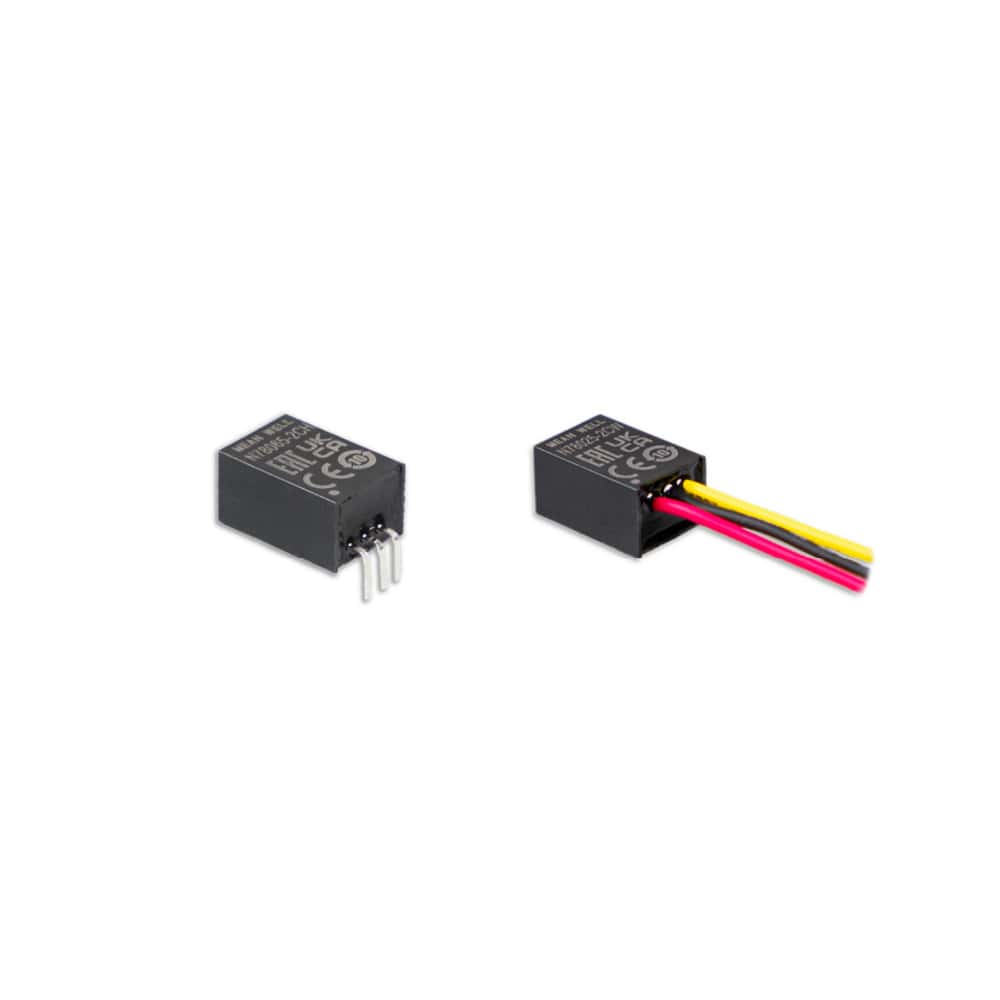

CW 型帶線定義：1 腳（紅色）=+Vin，2 腳（黑色）=GND（正輸出）/-Vout（負輸出），3 腳（黃色）=+Vout（正輸出）/GND（負輸出）；
C/CH 型：引腳功能與 CW 型一致，僅無外接引線，結構為直插式。
六、應用與外部元件配套
應用場景：降壓電路、通用電源、工業電腦、數字機頂盒、數據通訊、微控制器應用、分布式負載點調節器電源系統；
典型電路：正輸出應用電路、負輸出應用電路、正負輸出并聯應用電路（并聯建議加10μH LDM 組件減少干擾）；
外接電容推薦（MLCC）：Ci 側統一推薦10μF/50V，Co 側分檔：1.8~3.3V/5V 用 22uF/10V，6.5~9V 用 22uF/25V，12~15V 同前檔；
特殊要求：輸入電壓高于30VDC時，輸入端需并接22μF/50V電容。
七、包裝規格
機殼類型不同包裝方式不同，核心參數如下：
| 型號 | 包裝形式 | 最小采購量 | 單包裝毛重 | 每箱最大裝箱數 | 每箱毛重 |
|---|---|---|---|---|---|
| N78-2CH | 抗靜電泡棉盒式 | 150 顆 / 盒 | 710g | 1800 顆 | 9.32Kg |
| N78-2CW | 抗靜電泡棉盒式 | 70 顆 / 盒 | 460g | 840 顆 | 6.8Kg |
| N78-2C | 套管式 | 按管采購 | - | - | - |
| 外箱統一規格：L620 x W230 x H230（mm）。 |
八、安規與環境耐受
安全認證：通過EAC TP TC 020/2011認證，非隔離設計；
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；
溫度系數：0.03% / ℃（0 ~ 60℃）。
關鍵問題
問題 1（產品選型類）：N78-2 系列正輸出型號中效率最高的是哪幾款，對應輸出電壓和核心參數是什么？
答案：正輸出型號中效率最高為96%，對應型號為N7812-2（12V 輸出）和N7815-2（15V 輸出）；N7812-2 輸入范圍 16~32V、電容負載 470μF、滿載輸出 0~2000mA；N7815-2 輸入范圍 18~30V、電容負載 470μF、滿載輸出 0~2000mA，兩款均為 24V 輸入下的主力高功效型號。
問題 2（應用設計類）：設計 N78-2 系列的應用電路時，有哪些關鍵的外部元件搭配和輸入電壓的特殊要求？
答案：①外接電容：Ci 側全型號統一搭配10μF/50V MLCC，Co 側按輸出電壓分檔，1.8~5V 用 22uF/10V、6.5V 及以上用 22uF/25V；②輸入電壓要求：當輸入電壓高于30VDC時，輸入端必須并接22μF/50V電容；③并聯應用：正負輸出并聯時需添加10μH LDM 組件減少干擾；④保險絲：全型號推薦串聯3000mA 慢熔型保險絲。
問題 3（產品差異類）：N78-2 系列的 C/CH/CW 三款機型的核心結構、引腳及包裝差異是什么？
答案：①結構與重量：均為 11.5mm9.0mm17.5mm，C/CH 型重 4g，CW 型為帶線外殼型重 5.5g；②引腳：功能定義完全一致（1 腳 + Vin、2/3 腳隨正 / 負輸出切換 GND/Vout），CW 型引腳外接紅 / 黑 / 黃引線，C/CH 型為直插式無引線；③包裝：C 型為套管式，按管采購；CH 型為 150 顆 / 盒的抗靜電泡棉盒式，每箱 1800 顆；CW 型為 70 顆 / 盒的抗靜電泡棉盒式，每箱 840 顆，后兩者有明確的單盒 / 整箱毛重標準。
