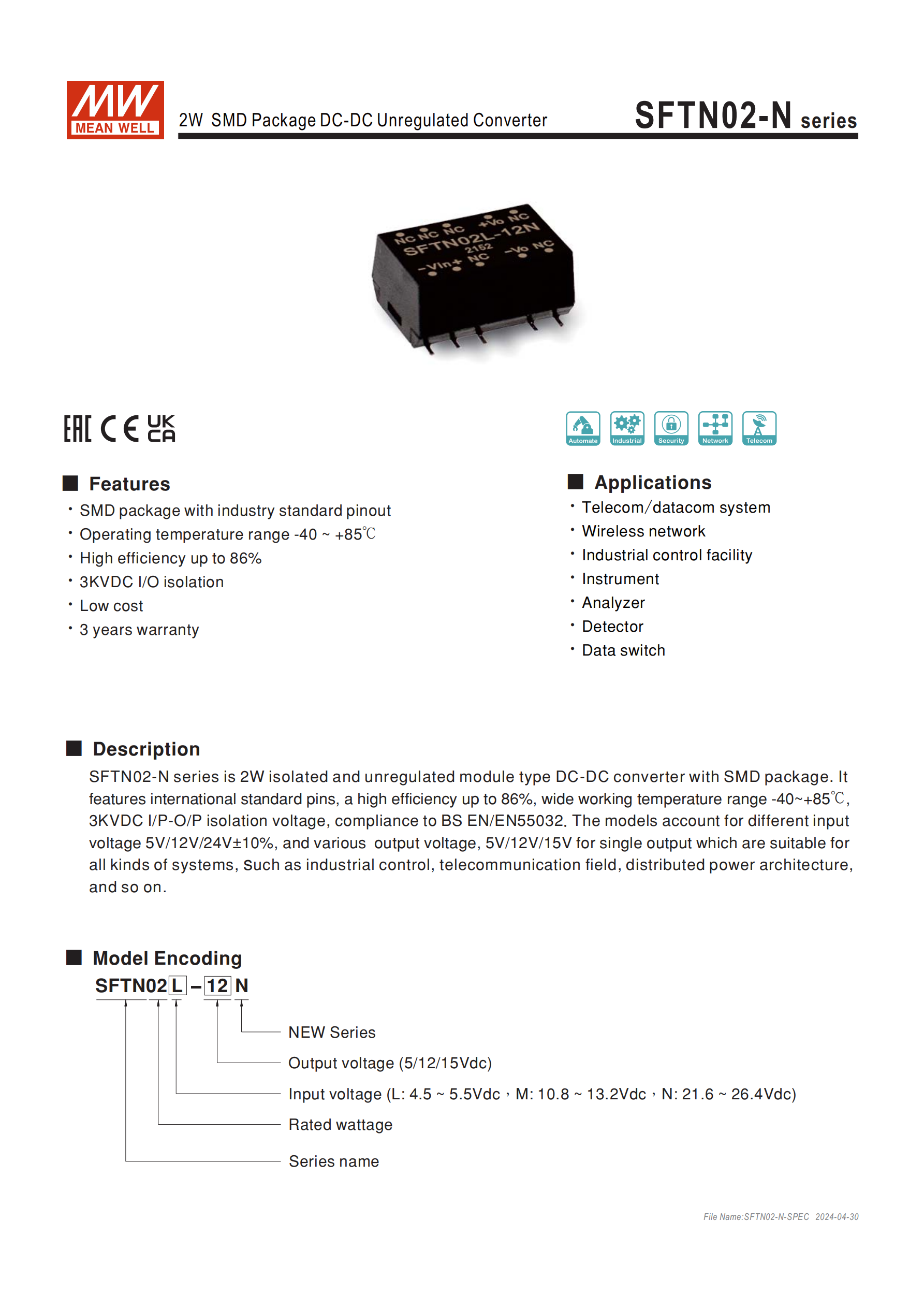

SFTN02-N 系列是明緯推出的2W SMD 封裝DC-DC 非穩壓轉換器，具備L/M/N 三檔輸入電壓范圍（4.5~5.5Vdc/10.8~13.2Vdc/21.6~26.4Vdc）、5/12/15Vdc 單組輸出，核心特性為 **-40~+85℃寬工作溫度 **、86% 最高轉換效率、3KVDC 輸入輸出隔離，符合 BS EN/EN55032 電磁兼容標準，擁有工業標準引腳，適配電信通信、工業控制等多領域，同時提供3 年保固，MTBF 最低 886Khrs，封裝尺寸為15.2410.99.1mm，采用套管式包裝，電氣性能與機械規格均滿足工業級應用要求。
一、產品基礎信息
產品名稱：SFTN02-N 系列2W SMD 封裝 DC-DC 非穩壓轉換器，為明緯新系列隔離型模塊電源
核心定位：工業級 SMD 封裝，具備國際標準引腳，低成本設計，適配分布式電源架構等多系統
保固服務：提供3 年保固，MTBF（平均無故障時間）最低886Khrs（25℃，參考 MIL-HDBK-217F 標準）
安規與兼容：通過EAC TPTC020/2011認證，電磁兼容符合BS EN/EN55032(CISPR32)，抗擾度滿足 BS EN/EN61000 系列標準

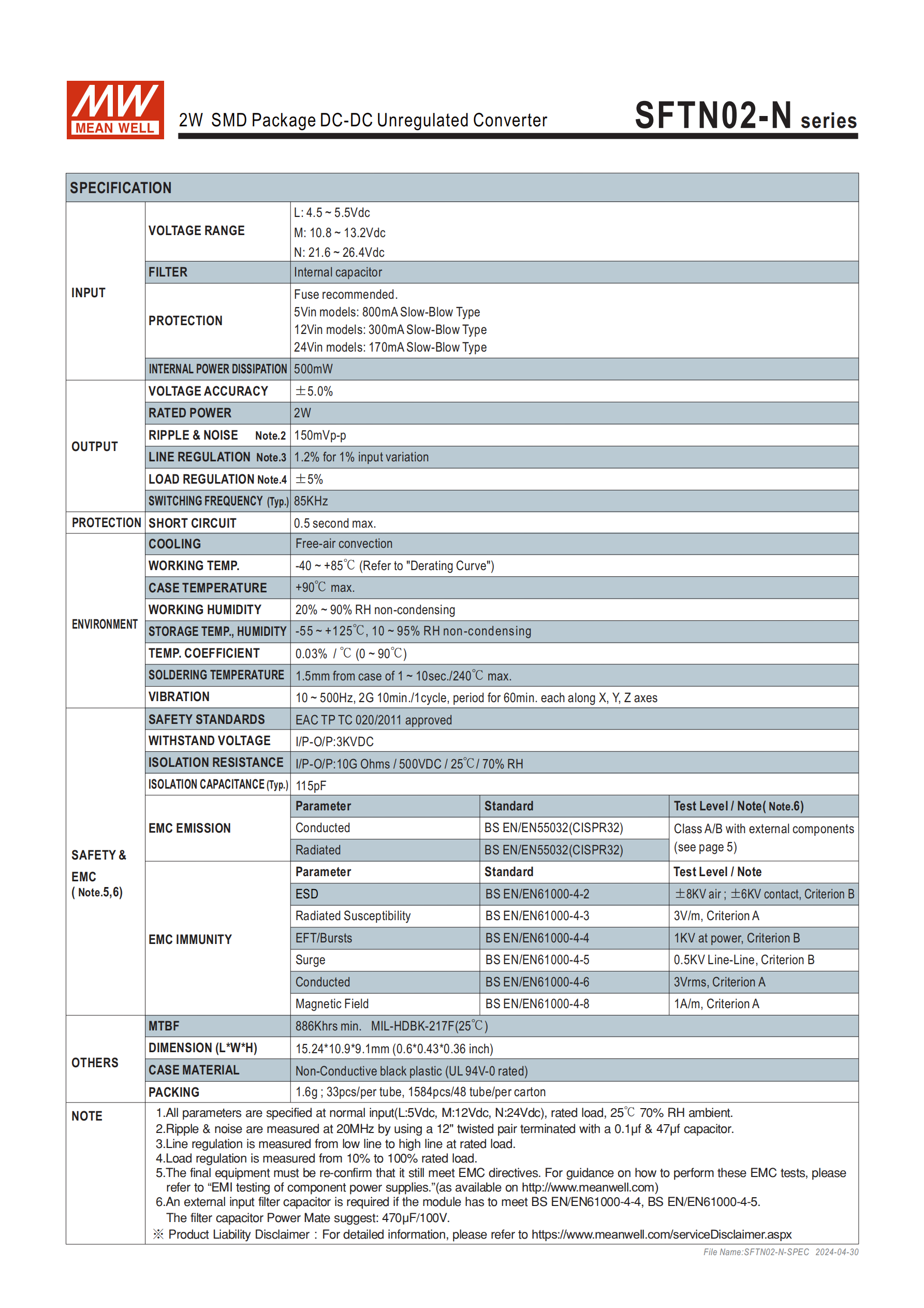

二、核心電氣規格
所有參數若無特別說明，均在正常輸入電壓、額定負載、25℃/70% RH環境下測量，關鍵指標如下：
| 項目 | 關鍵參數 |
|---|---|
| 額定功率 | 2W（非穩壓） |
| 輸入電壓范圍 | L：4.5~5.5Vdc；M：10.8~13.2Vdc；N：21.6~26.4Vdc |
| 輸出電壓 | 5V/12V/15Vdc 單組輸出，電壓精度 **±5.0%** |
| 轉換效率 | 77%~86%（TYP.），SFTN02N-12N達最高86% |
| 紋波與噪聲 | 150mVp-p（測量需搭配 12" 雙線 + 0.1μF+47μF 電容，20MHz 帶寬） |
| 線性調整率 | 1.2%（1% 輸入電壓變化，額定負載下） |
| 負載調整率 | ±5%（負載從額定的 10%~100%） |
| 內部功耗 | 500mW |
| 輸入輸出隔離 | 3KVDC，絕緣阻抗 10G Ohms/500VDC/25℃/70% RH，絕緣容抗 115pF |
| 保護功能 | 短路保護，最長持續0.5 秒 |

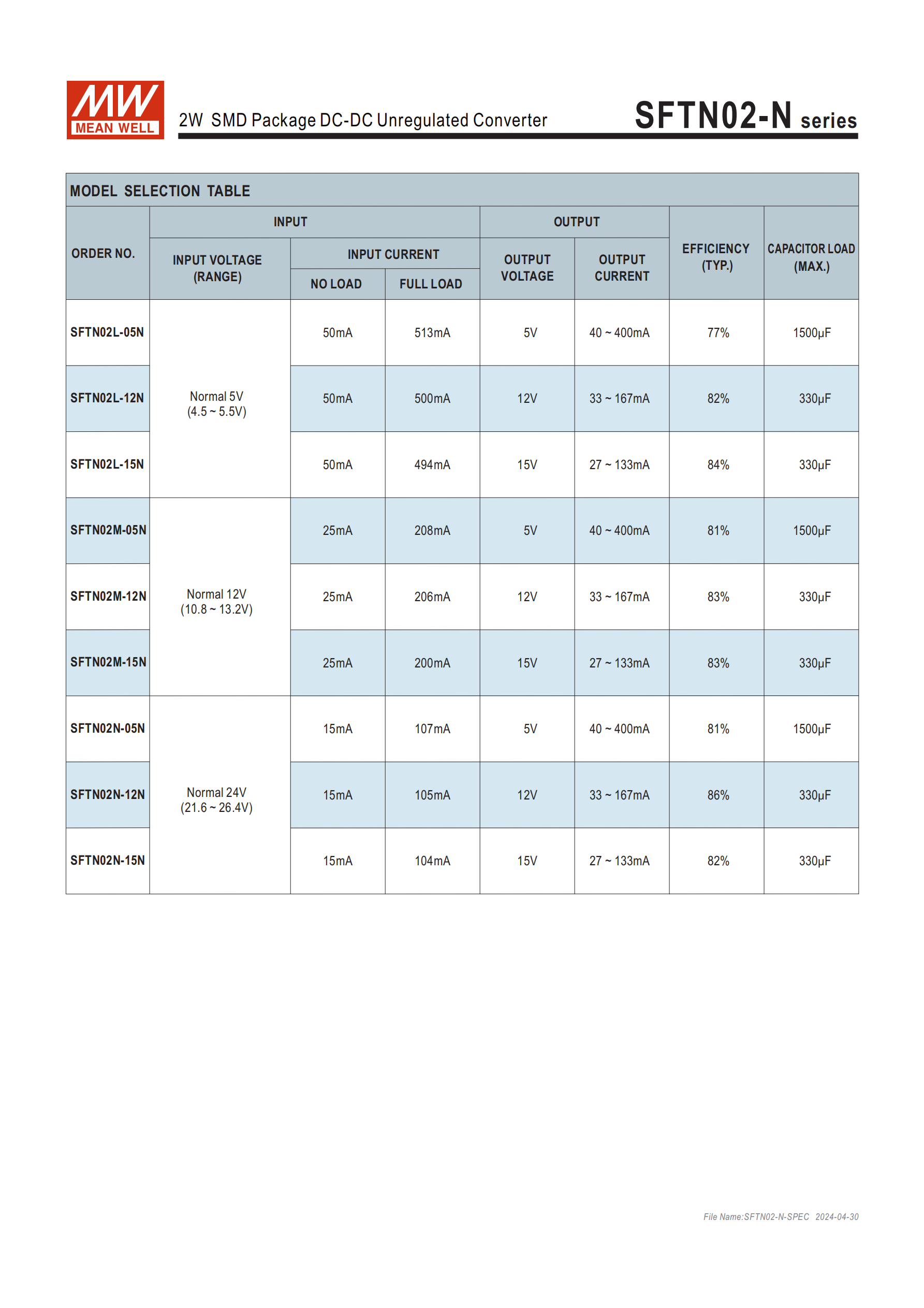

三、機型選擇與關鍵參數
系列分 9 款機型，對應不同輸入 / 輸出電壓，核心電流、效率參數如下（節選關鍵）：
| 機型 | 輸入范圍 | 輸出電壓 | 滿載輸出電流 | 空載電流 | 典型效率 | 電容負載 |
|---|---|---|---|---|---|---|
| SFTN02L-05N | 4.5~5.5Vdc | 5Vdc | 513mA | 50mA | 77% | 1500μF |
| SFTN02M-12N | 10.8~13.2Vdc | 12Vdc | 206mA | 15mA | 83% | 330μF |
| SFTN02N-12N | 21.6~26.4Vdc | 12Vdc | 105mA | 15mA | 86% | 330μF |
四、環境與機械規格
環境適應性
工作溫度：-40 ~ +85℃（需參考降額曲線，自然風冷），機殼最高溫度 **+90℃**
儲存環境：-55~+125℃，10~95% RH 無冷凝；工作濕度 20%~90% RH 無冷凝
溫度系數：0.03%/°C（0-90℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
機械參數
封裝尺寸：15.2410.99.1mm（0.60.430.36inch），誤差 ±0.5mm/±0.25mm 分級
機殼材質：UL94V-0 級絕緣黑色塑料，單顆重量 1.6g
焊接要求：回流焊，距外殼 1.5mm 處240℃max，持續 1~10sec
引腳定義：1 腳 (-Vin)、2 腳 (+Vin)、5 腳 (-Vout)、8 腳 (+Vout)、3/6/7/10/11/12 腳 (N.C.)，引腳間距 2.54mm
配套保護元件：保險絲推薦 ——5Vin 機型800mA 慢熔型、12Vin 機型300mA 慢熔型、24Vin 機型170mA 慢熔型
五、EMC 配套要求
為符合 BS EN/EN55032 Class A/B，需外接電感（L1）和電容（C1），選配規格如下：
| 機型系列 | Class A | Class B |
|---|---|---|
| SFTN02L-xxN | 10μH + 47μF | 22μH + 47μF |
| SFTN02M-xxN | 3.3μH + 2.2μF | 6.8μH + 2.2μF |
| SFTN02N-xxN | 10μH + 2.2μF | 47μH + 2.2μF |
若需符合 BS EN/EN61000-4-4/4-5，需額外外接470uF/100V濾波電容
六、包裝規格
采用套管式標準包裝，具體參數：
單管：33 顆 / 管，單管毛重0.075Kg
整箱：48 管 / 箱，總計1584 顆 / 箱，整箱毛重4Kg
外箱尺寸：L545 x W145 x H155mm，套管尺寸有精準公差要求（如 530±2mm 等）
七、應用領域
適配電信 / 數據通信系統、無線網絡、數據開關、工業控制設施、儀器、分析儀、探測器等工業及通信類場景。
關鍵問題
問題 1（產品特性與適配性）：SFTN02-N 系列的核心工業級特性有哪些，使其能適配工業控制與通信領域？
答案：該系列核心工業級特性包括 **-40~+85℃的寬工作溫度范圍 **，滿足工業環境的溫變要求；3KVDC 高輸入輸出隔離，提升電氣安全與抗干擾性；86% 的高轉換效率，降低功耗；通過 EAC 和 BS EN/EN55032 等工業級安規與電磁兼容認證，適配通信 / 工業場景的電磁要求；同時具備短路保護（最長 0.5 秒）的可靠性設計，且為 SMD 封裝適配工業貼片工藝，工業標準引腳提升通用性，這些特性使其適配工業控制與通信領域。
問題 2（選型與配套）：SFTN02-N 系列不同輸入電壓機型（L/M/N）的保險絲和 EMC 外接元件該如何選配？
答案：1. 保險絲選配：5Vin（L 系列） 用 800mA 慢熔型，12Vin（M 系列） 用 300mA 慢熔型，24Vin（N 系列） 用 170mA 慢熔型；2. EMC 外接元件（L1+ C1）：Class A 下，L 系列為 10μH+47μF、M 系列 3.3μH+2.2μF、N 系列 10μH+2.2μF；Class B 下，L 系列 22μH+47μF、M 系列 6.8μH+2.2μF、N 系列 47μH+2.2μF；若需符合 BS EN/EN61000-4-4/4-5，所有機型均需額外外接 470uF/100V 濾波電容。
問題 3（使用與工藝）：SFTN02-N 系列在焊接、使用環境上有哪些關鍵工藝和環境限制要求？
答案：1. 焊接要求：僅支持熱回流焊，焊接點需距外殼1.5mm，焊接溫度最高240℃，持續時間控制在1~10 秒，引腳尺寸為 0.50x0.30mm 且有 ±0.07mm 公差要求；2. 環境限制：工作溫度為 - 40~+85℃且為自然風冷，超過需參考降額曲線降載使用，機殼溫度不可超過 90℃；工作濕度需在 20%~90% RH 無冷凝，儲存濕度 10~95% RH 無冷凝；振動環境需滿足 10~500Hz、2G 的耐振標準，超出則可能影響產品可靠性。
