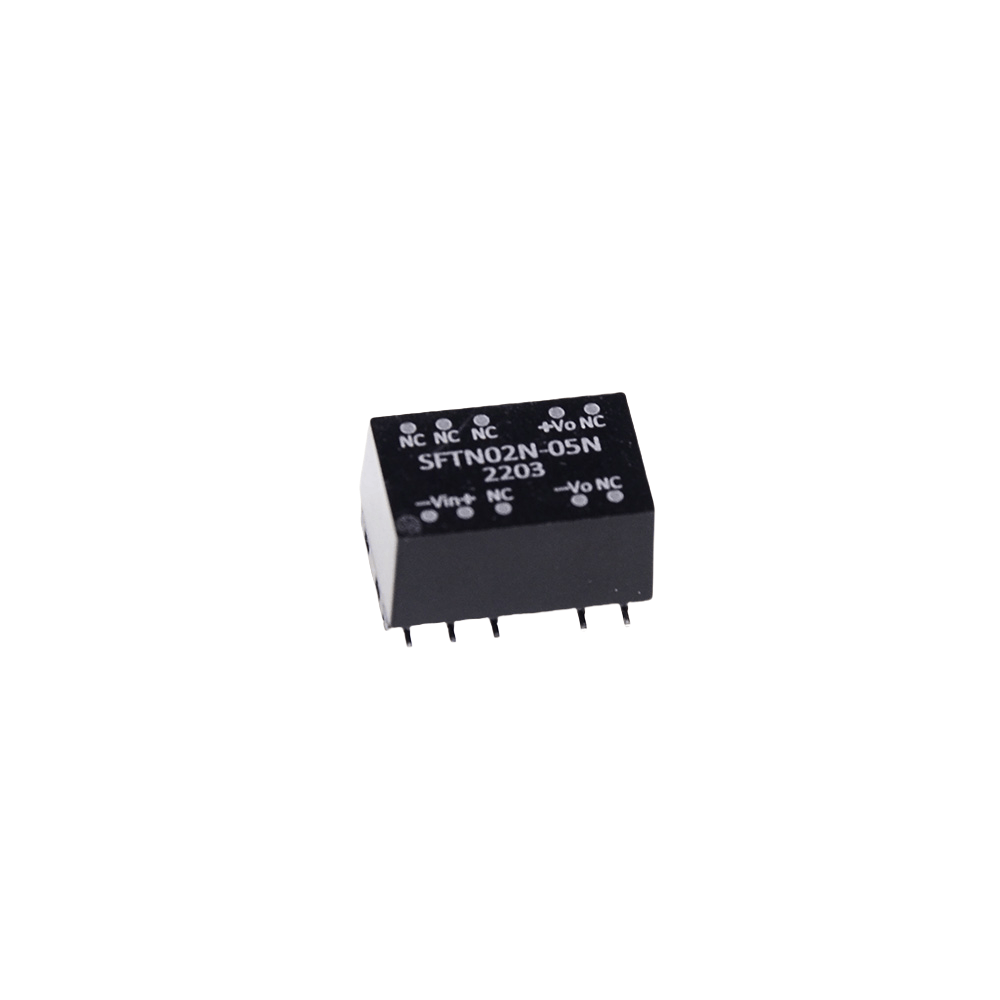

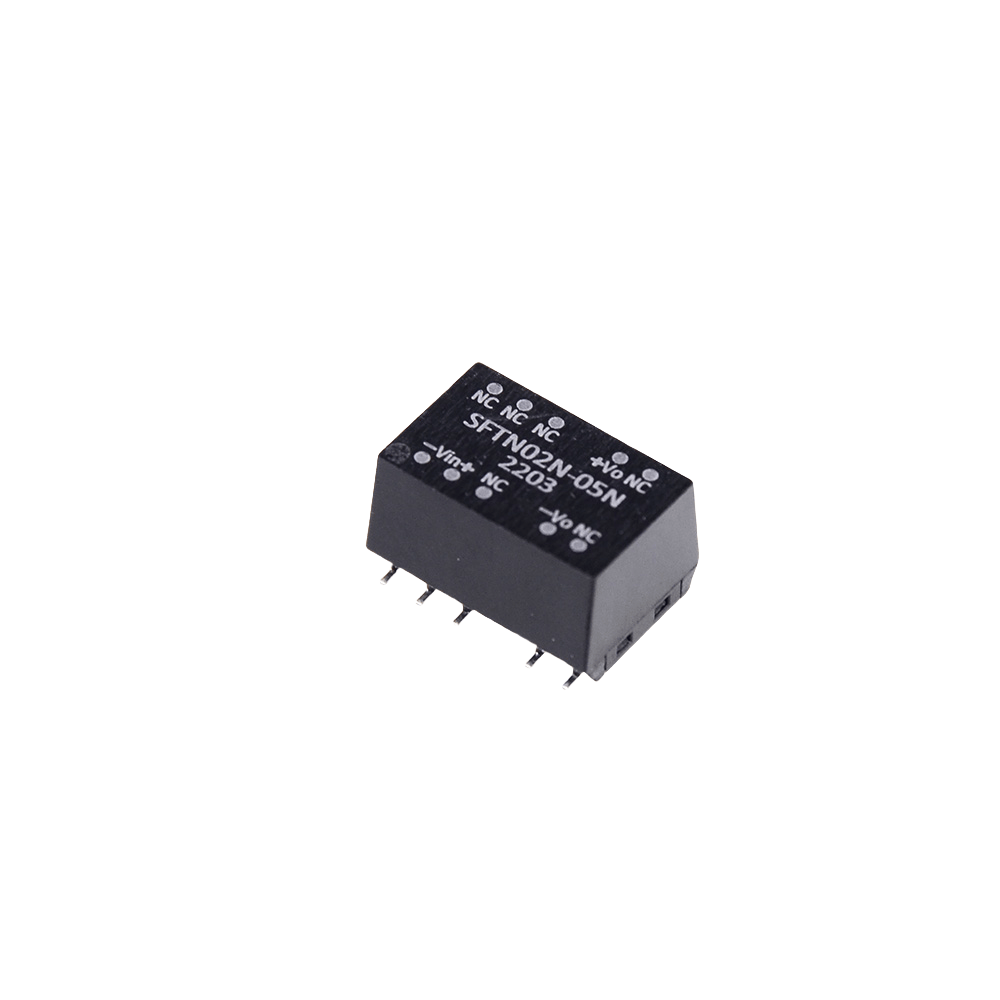

SFTN02 系列是明緯推出的2W SMD 封裝DC-DC 非穩壓轉換器，具備3KVDC 輸入 / 輸出隔離、-40~+100℃（SC 款 - 40~+105℃）寬工作溫度，效率最高達83%，符合BS EN/EN55032 輻射 A 級且無需附加組件，擁有短路保護功能，輸入電壓分4.5~5.5V、10.8~13.2V、21.6~26.4V三檔，輸出為 5V/12V/15V 單組輸出，引腳為工業標準規格，尺寸15.2410.97.1mm，MTBF 最低880Khrs，提供 3 年保固，適配電信 / 工業控制 / 儀器等領域，有套管（標準）和卷盤式（可選）兩種包裝，還可選購SC 款連續短路保護型號。
SFTN02 系列是明緯研發的2W SMD 封裝隔離型 DC-DC 非穩壓模塊轉換器，采用工業標準引腳設計，主打低成本、高適配性，擁有 3 年保固，是電信、工業控制、儀器等領域分布式電源架構的適配選擇，同時提供標準品和 SC 款可選品，滿足不同防護與溫度需求。
二、核心產品特性
環境與耐候：標準款工作溫度 **-40~+100℃，SC 選購款-40~+105℃；工作濕度 20~90% RH 無冷凝，儲存溫度-55~+125℃、濕度 10~95% RH 無冷凝，溫度系數0.03%/℃（0~90℃）**。
電磁兼容與安規：無需附加組件即符合BS EN/EN55032 輻射 A 級；通過EAC TP TC 020/2011安全認證；EMC 抗擾度符合 EN61000 系列多標準對應等級（如 ESD Level3 8KV 空氣放電）。
性能與保護：轉換效率最高83%（典型值），具備短路保護（標準款最長 0.5 秒，SC 款連續保護）；3KVDC 輸入 / 輸出隔離，絕緣阻抗100M Ohms / 500VDC / 25℃/70%RH，絕緣容抗 80pF（典型）；內部功耗最大 500mW。
物理特性：機殼為UL 94V-0 級絕緣黑色塑料，尺寸15.2410.97.1mm（0.60.420.28inch）；MTBF 最低880Khrs（25℃，MIL-HDBK-217F）；耐振動為 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
三、電氣關鍵規格
| 類別 | 具體參數 | 備注 |
|---|---|---|
| 輸入電壓范圍 | L 檔：4.5~5.5VdcM 檔：10.8~13.2VdcN 檔：21.6~26.4Vdc | 分三檔適配不同輸入場景 |
| 浪涌電壓 | 5Vin：9Vdc12Vin：16Vdc24Vin：30Vdc | 最長持續 100ms |
| 輸入保護 | 5Vin：800mA 慢熔型12Vin：300mA 慢熔型24Vin：170mA 慢熔型 | 推薦保險絲規格 |
| 輸出規格 | 額定功率2W，單組輸出 5V/12V/15V | 全系列統一額定功率 |
| 電壓與調整率 | 電壓精度 **±2.0%；線性調整率 1.2%（1% 輸入變化）；負載調整率±8%** | 額定負載 / 25℃下測試 |
| 紋波與噪聲 | 75mVp-p | 按指定方法測量（20MHZ 帶寬） |
| 工作頻率 | 100KHz（Typ.） | 開關工作頻率 |
| 焊接要求 | 1.5mm 距殼體，1~10sec/240℃max | 回流焊接適用 |
四、機型選型表（核心參數）
| 型號 | 輸入電壓范圍 | 輸出電壓 | 輸出電流范圍 | 空載輸入電流 | 滿載輸入電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|---|---|
| SFTN02L-05 | 4.5~5.5Vdc | 5V | 40~400mA | 50mA | 513mA | 78% | 220μF |
| SFTN02L-12 | 4.5~5.5Vdc | 12V | 33~167mA | 50mA | 494mA | 80% | 220μF |
| SFTN02L-15 | 4.5~5.5Vdc | 15V | 27~133mA | 50mA | 208mA | 81% | 220μF |
| SFTN02M-05 | 10.8~13.2Vdc | 5V | 40~400mA | 25mA | 206mA | 80% | 220μF |
| SFTN02M-12 | 10.8~13.2Vdc | 12V | 33~167mA | 25mA | 200mA | 81% | 220μF |
| SFTN02M-15 | 10.8~13.2Vdc | 15V | 27~133mA | 25mA | - | 83% | 220μF |
| SFTN02N-05 | 21.6~26.4Vdc | 5V | 40~400mA | 15mA | 107mA | 78% | 220μF |
| SFTN02N-12 | 21.6~26.4Vdc | 12V | 33~167mA | 15mA | 105mA | 79% | 220μF |
| SFTN02N-15 | 21.6~26.4Vdc | 15V | 27~133mA | 15mA | 104mA | 80% | 220μF |
五、引腳定義
1 腳：-Vin（輸入負極）；2 腳：+Vin（輸入正極）
5 腳：-Vout（輸出負極）；8 腳：+Vout（輸出正極）
3、6、7、10、11、12 腳：N.C.（空腳，無連接）
引腳尺寸：0.50x0.30mm (0.02"x0.01")，引腳誤差 x.xx±0.07mm (x.xxx±0.03")
六、包裝規格
套管包裝（標準）：32 顆 / 管，3840 顆 / 箱；每管毛重 0.061Kg，整箱毛重 8.12Kg；外箱尺寸 L620 x W230 x H230。
卷盤式包裝（可選）：500 顆 / 卷，2500 顆 / 箱；每卷毛重 1.3Kg，整箱毛重 7.3Kg；內盒 L355W338H50，外箱 L380W290H370。
七、應用領域
電信 / 數據通信系統、無線網絡；工業控制設施；儀器、分析儀、探測器；數據開關等，適配分布式電源架構各類系統。
八、重要備注
未特別說明時，所有參數在正常輸入、額定負載、25℃/70% RH下測量；
若需符合 BS EN/EN61000-4-4/4-5，需外接470uF/100V輸入濾波電容；
電源需結合終端設備完成電磁兼容確認，相關指導可參考明緯官網。
關鍵問題
選型問題：SFTN02 系列按輸入電壓分哪幾個檔位，各檔位適配的輸入電壓范圍是什么？答案：分 L、M、N 三個檔位，L 檔適配4.5~5.5Vdc，M 檔適配10.8~13.2Vdc，N 檔適配21.6~26.4Vdc，不同檔位對應不同輸出效率與輸入電流參數。
防護與溫度問題：SFTN02 系列標準款與 SC 選購款在溫度和短路保護上的核心區別是什么？答案：溫度方面，標準款工作溫度為 **-40~+100℃，SC 款提升至-40~+105℃；短路保護方面，標準款為最長 0.5 秒的短路保護 **，SC 款為連續短路保護，適配更高防護要求的場景。
應用與兼容問題：SFTN02 系列在電磁兼容方面有何核心優勢，若需滿足 EN61000-4-4/4-5 抗擾度標準需做何處理？答案：核心優勢是無需附加任何組件，即符合 BS EN/EN55032 輻射 A 級，適配低成本、簡配裝的應用場景；若需符合 BS EN/EN61000-4-4/4-5 抗擾度標準，需外接470uF/100V的輸入濾波電容。
