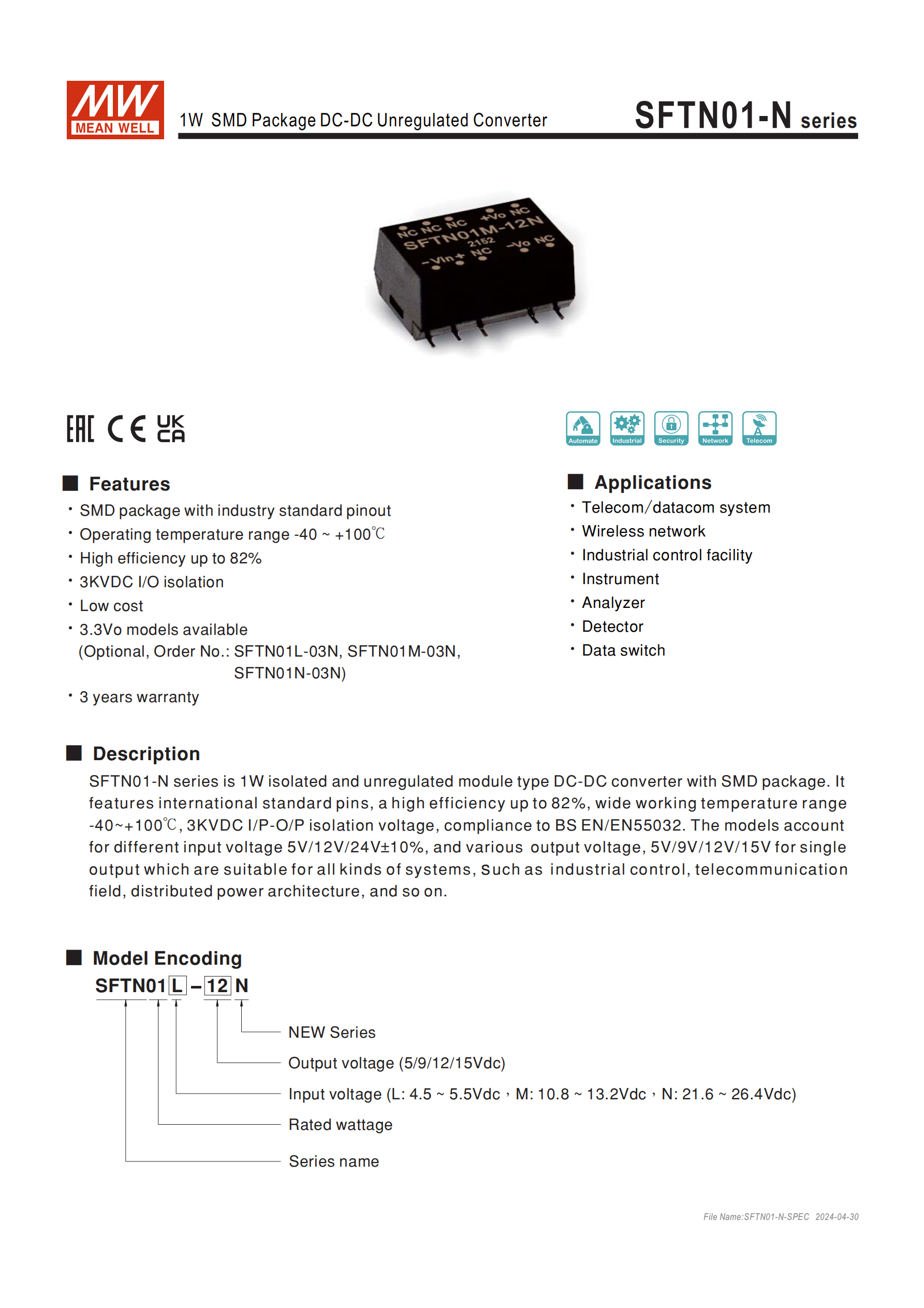

SFTN01-N 系列是明緯推出的1W SMD 封裝DC-DC 非穩壓轉換器，具備工業標準引腳，工作溫度覆蓋 **-40 ~ +100℃，效率最高達82%，輸入輸出隔離電壓為3KVDC**，提供5V/9V/12V/15V輸出、4.5~5.5V/10.8~13.2V/21.6~26.4V三類輸入電壓選擇，符合BS EN/EN55032電磁兼容標準，擁有3 年保固，封裝尺寸為15.2410.97.1mm，適用于電信 / 數據通信、工業控制、儀器等領域，且通過EAC TP TC 020/2011認證。
SFTN01-N 系列是明緯生產的1W SMD 封裝 DC-DC 非穩壓隔離型轉換器，采用工業標準引腳設計，為全球交易品項，提供3 年保固，整機為UL 94V-0 級絕緣黑色塑料外殼，通過EAC TP TC 020/2011認證，核心優勢為高效率、寬溫工作、高隔離、低成本，適用于分布式電源架構等多系統。
二、核心特性
工作環境：-40 ~ +100℃寬工作溫度，儲存溫濕度為-55 ~ +125℃、10 ~ 95% RH（無冷凝），工作濕度20% ~ 90% RH（無冷凝）；
能效與隔離：效率最高達82%，輸入輸出隔離電壓3KVDC，絕緣阻抗10G Ohms / 500VDC / 25℃/ 70% RH，絕緣容抗典型值75pF；
物理特性：封裝尺寸15.2410.97.1mm（0.60.430.28 inch），Pin 腳尺寸0.50x0.30mm，焊接溫度要求1.5mm 從殼體處，240℃max/1~10sec，耐振動10 ~ 500Hz、2G，XYZ 軸各 60 分鐘 / 周期；
可靠性：MTBF（平均無故障時間）最小值1045Khrs（依據 MIL-HDBK-217F，25℃）。
三、型號編碼與機型參數
型號編碼規則：SFTN01+「輸入電壓代碼」+「輸出電壓代碼 N」，其中
輸入電壓：L=4.5~5.5Vdc、M=10.8~13.2Vdc、N=21.6~26.4Vdc；
輸出電壓：05=5V、09=9V、12=12V、15=15V。

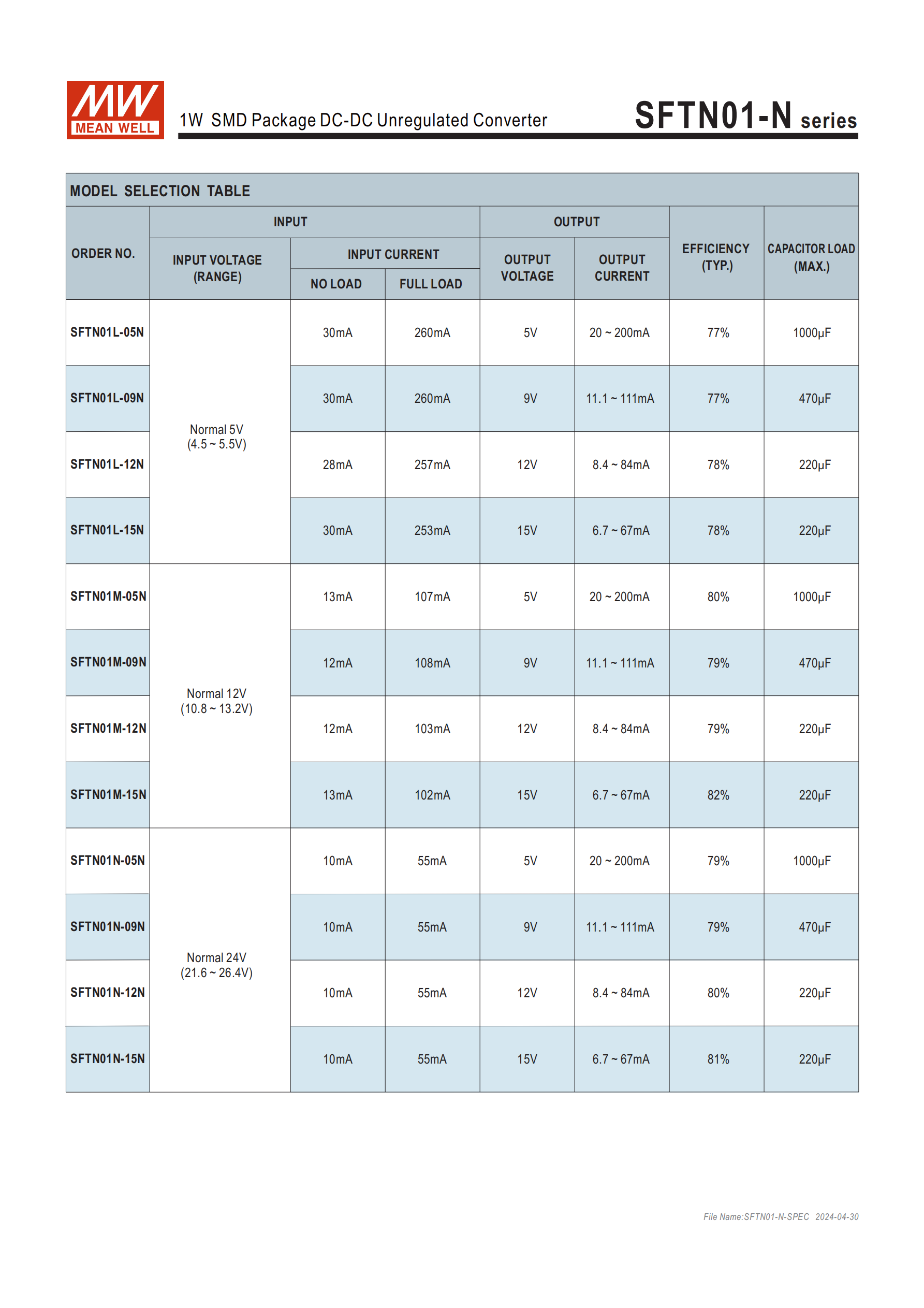

核心機型電氣參數表| 型號 | 輸入電壓范圍 (Vdc) | 輸出電壓 (Vdc) | 滿載輸出電流 (mA) | 空載電流 (mA) | 效率 (TYP,%) | 電容負載 (μF) ||--------------|-------------------|---------------|------------------|--------------|-------------|--------------|| SFTN01L-05N | 4.5~5.5 | 5 | 260 | 30 | 77 | 1000 || SFTN01M-05N | 10.8~13.2 | 5 | 107 | 13 | 80 | 1000 || SFTN01N-05N | 21.6~26.4 | 5 | 55 | 12 | 79 | 1000 || SFTN01L-09N | 4.5~5.5 | 9 | 260 | 12 | 77 | 470 || SFTN01M-09N | 10.8~13.2 | 9 | 108 | 10 | 79 | 470 || SFTN01N-09N | 21.6~26.4 | 9 | 55 | 30 | 79 | 470 || SFTN01L-12N | 4.5~5.5 | 12 | 257 | 13 | 78 | 220 || SFTN01M-12N | 10.8~13.2 | 12 | 103 | 10 | 79 | 220 || SFTN01N-12N | 21.6~26.4 | 12 | 55 | 10 | 80 | 220 || SFTN01L-15N | 4.5~5.5 | 15 | 253 | 10 | 78 | 220 || SFTN01M-15N | 10.8~13.2 | 15 | 102 | 28 | 82 | 220 || SFTN01N-15N | 21.6~26.4 | 15 | 55 | 30 | 81 | 220 |

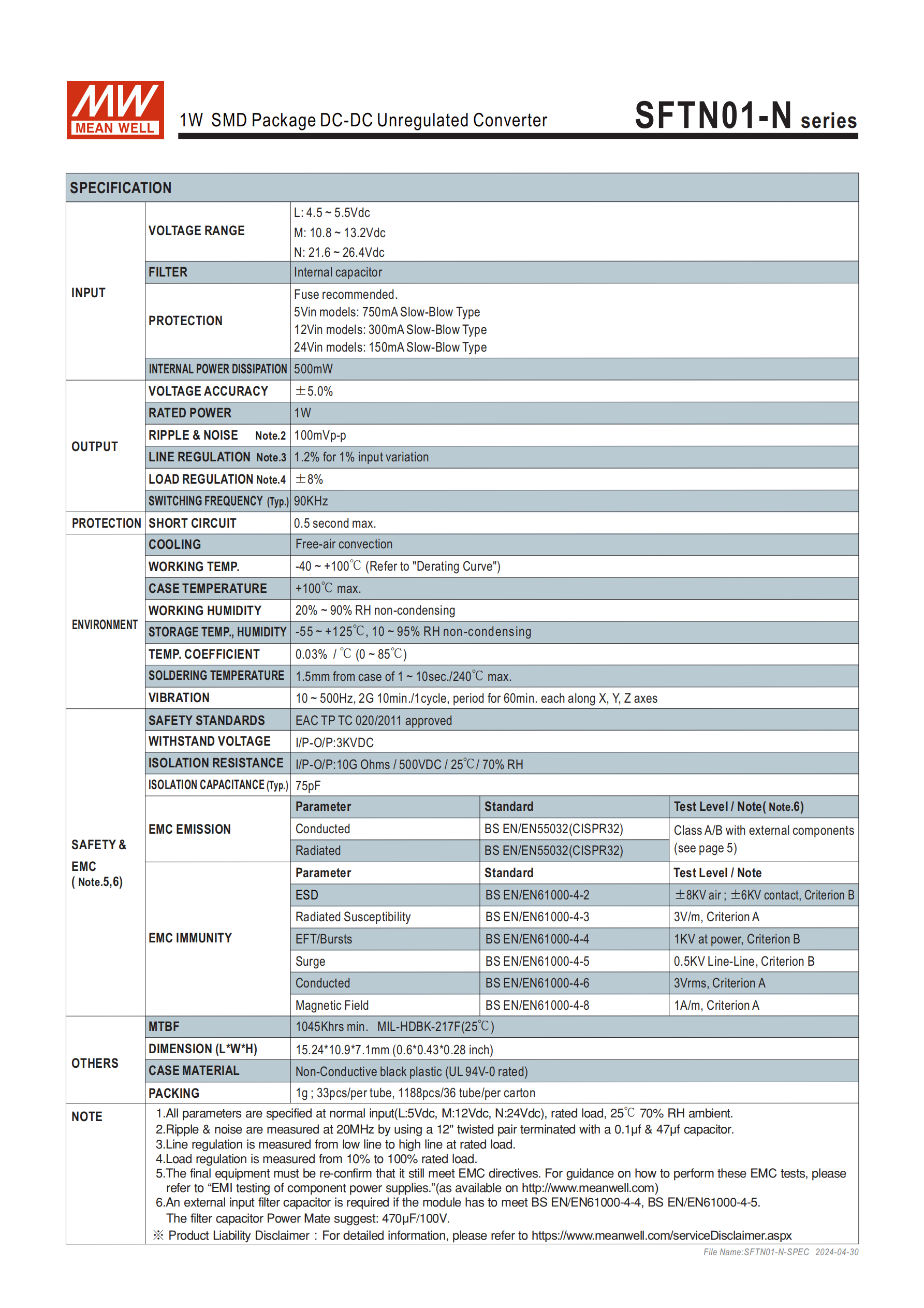

四、關鍵電氣規格
基礎參數：額定功率1W，電壓精度 **±5.0%，紋波與噪聲100mVp-p**（測量有專用規范），開關工作頻率典型值90KHz；
調整率：線性調整率1.2% for 1% 輸入變化（額定負載下），負載調整率 **±8%**（額定負載 10%~100%）；
溫度系數：0.03% / ℃（0 ~ 85℃）；
保護與濾波：內部電容濾波，無內置短路保護，推薦外接慢熔型保險絲（5Vin：750mA、12Vin：300mA、24Vin：150mA），內部功耗500mW；
啟動特性：啟動最長時間0.5 秒。
五、安規與電磁兼容（EMC）
電磁兼容發射：符合BS EN/EN55032(CISPR32)，傳導 / 輻射發射可通過外部元件實現 Class A/B；
電磁兼容抗擾度：均符合 BS EN/EN61000 系列標準，關鍵指標如下
ESD：±8KV 空氣、6KV 接觸，Criterion B；
EFT/Bursts：0.5KV 線對線，Criterion B；
Surge：1KV 電源端，Criterion B；
輻射抗擾度：3V/m，Criterion A；
傳導抗擾度：3Vrms，Criterion A；
磁場抗擾度：1A/m，Criterion A；
EMC 建議電路：需外接電感（L1）和電容（C1），不同輸入型號的 L1、C1 規格不同，如 SFTN01L-xxN 的 Class A 需 2.2μH 電感 + 2.2μF 電容。
六、應用領域
電信 / 數據通信系統、無線網絡；
工業控制設施；
儀器、分析儀、探測器；
數據開關及分布式電源架構相關系統。
七、包裝與配套
包裝形式：套管標準包裝，33 顆 / 管，1188 顆 / 36 管 / 箱，單管毛重0.063Kg，整箱毛重2.7Kg；
外箱尺寸：L545 x W230 x H155mm；
配套資料：提供降額曲線、回流焊接曲線、EMC 建議電路、安裝手冊，相關手冊可查閱明緯官網。
八、重要測試與備注
未特別說明時，所有參數在正常輸入、額定負載、25℃/70% RH下測量；
若需符合 BS EN/EN61000-4-4/4-5，需外接470uF/100V輸入濾波電容；
電源需結合終端設備完成 EMC 確認，相關測試指導可參考明緯官網 “組件電源供應器的 EMI 測試”。
關鍵問題
問題 1（產品選型類）：SFTN01-N 系列按輸入電壓分哪幾類？不同輸入型號適配的保險絲規格是什么？
答案：按輸入電壓分為三類，L 型：4.5~5.5Vdc、M 型：10.8~13.2Vdc、N 型：21.6~26.4Vdc；適配的慢熔型保險絲規格為 5Vin（L 型）機型 750mA、12Vin（M 型）機型 300mA、24Vin（N 型）機型 150mA。
問題 2（性能應用類）：SFTN01-N 系列的最高效率是多少？對應哪個具體型號？該系列的核心應用場景有哪些？
答案：系列最高效率為 82%，對應型號SFTN01M-15N；核心應用場景包括電信 / 數據通信系統、無線網絡、工業控制設施、儀器 / 分析儀 / 探測器、數據開關及分布式電源架構相關系統。
問題 3（安規與 EMC 類）：SFTN01-N 系列的輸入輸出隔離電壓是多少？若需滿足 ESD 和浪涌抗擾度要求，其對應的標準指標是什么？
答案：輸入輸出隔離電壓為3KVDC；ESD 抗擾度指標為 ±8KV 空氣放電、6KV 接觸放電（Criterion B），浪涌（Surge）抗擾度指標為電源端 1KV（Criterion B），均符合 BS EN/EN61000 系列標準。
