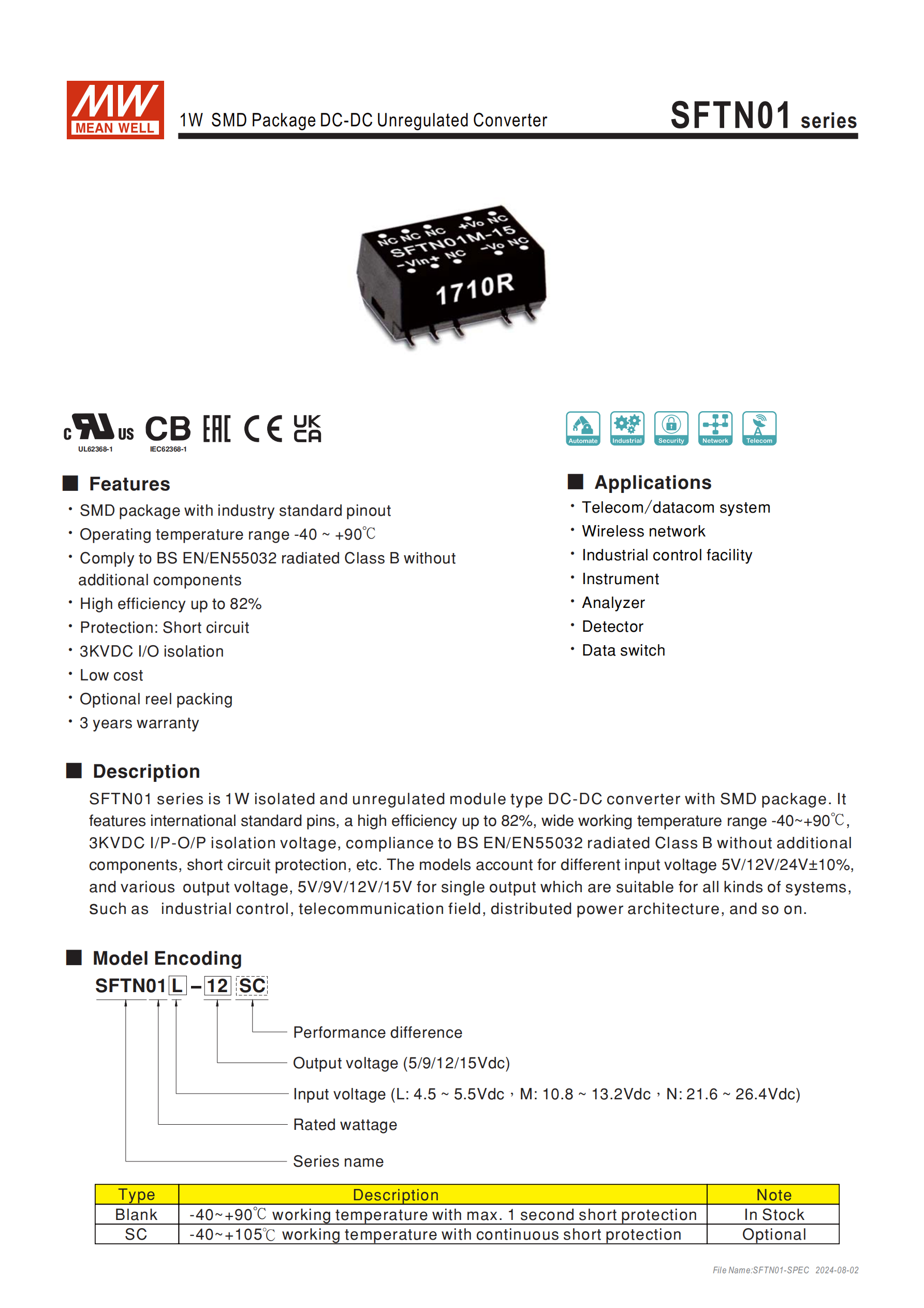

SFTN01 系列是明緯推出的1W SMD 封裝DC-DC 非穩壓隔離轉換器，擁有國際標準引腳，輸入電壓分 L (4.5~5.5Vdc)、M (10.8~13.2Vdc)、N (21.6~26.4Vdc) 三類，輸出 5/9/12/15V 單路電壓，具備3KVDC 輸入輸出隔離、短路保護功能，標準型工作溫度 **-40~+90℃、SC 可選型-40~+105℃，效率最高達82%，符合BS EN/EN55032 輻射 B 級且無需附加組件，采用自然風冷，尺寸為15.2410.77.1mm**，適配電信通信、工業控制等領域，提供 3 年保固，MTBF 最低 880Khrs。
SFTN01 系列為明緯生產的1W SMD 封裝 DC-DC 非穩壓隔離轉換器，采用國際標準引腳設計，主打低成本、高適配性，適用于分布式電源架構，提供3 年保固，MTBF（平均無故障時間）最低880Khrs（MIL-HDBK-217F/25℃），是電信通信、工業控制等領域的通用電源模塊。
二、核心產品特性
電氣性能：效率最高82%，具備3KVDC 輸入 / 輸出隔離，短路保護為核心防護（標準型最長 0.5 秒，SC 可選型持續保護）；
電磁兼容：符合BS EN/EN55032 輻射 B 級，無需附加組件即可滿足要求，EMC 抗擾度覆蓋 ESD、浪涌等多維度測試；
溫區適配：標準型工作溫度 **-40~+90℃，SC 可選購型拓展至-40~+105℃，儲存溫濕度為-55~+125℃/10~95% RH**（無冷凝）；
物理特性：機殼為UL94V-0 級絕緣黑色塑料，整體尺寸15.2410.77.1mm（0.60.420.28inch），自然風冷冷卻，耐振動（10~500Hz/2G，X/Y/Z 軸各 60 分鐘）。
三、型號與輸入輸出規格
該系列按輸入電壓分L、M、N 三類，輸出為 5/9/12/15V 單組電壓，額定功率均為 1W，最大電容負載220μF，各型號關鍵參數如下表：

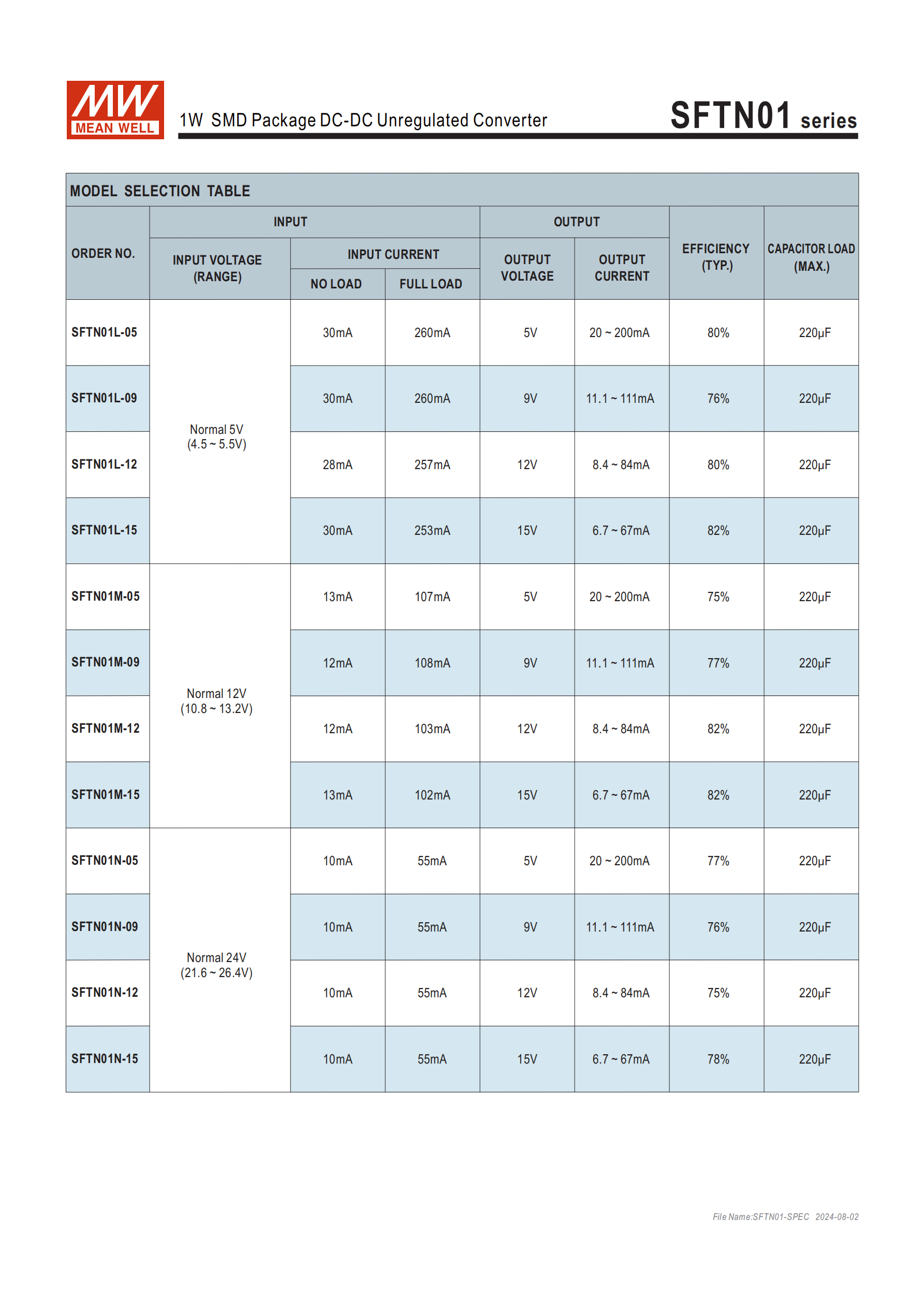

| 型號前綴 | 輸入電壓范圍 | 輸出電壓 | 滿載輸出電流 | 典型效率 | 空載輸入電流 |
|---|---|---|---|---|---|
| SFTN01L | 4.5~5.5Vdc | 5V | 260mA | 80% | 30mA |
| SFTN01L | 4.5~5.5Vdc | 9V | 111mA | 76% | 30mA |
| SFTN01L | 4.5~5.5Vdc | 12V | 84mA | 80% | 28mA |
| SFTN01L | 4.5~5.5Vdc | 15V | 67mA | 82% | 30mA |
| SFTN01M | 10.8~13.2Vdc | 5V | 200mA | 75% | 13mA |
| SFTN01M | 10.8~13.2Vdc | 9V | 111mA | 77% | 12mA |
| SFTN01M | 10.8~13.2Vdc | 12V | 84mA | 82% | 12mA |
| SFTN01M | 10.8~13.2Vdc | 15V | 67mA | 82% | 13mA |
| SFTN01N | 21.6~26.4Vdc | 5V | 200mA | 77% | 10mA |
| SFTN01N | 21.6~26.4Vdc | 9V | 111mA | 76% | 10mA |
| SFTN01N | 21.6~26.4Vdc | 12V | 84mA | 75% | 10mA |
| SFTN01N | 21.6~26.4Vdc | 15V | 67mA | 78% | 10mA |
型號編碼：無標識為標準品，SC為可選購型（-40~+105℃+ 持續短路保護）。

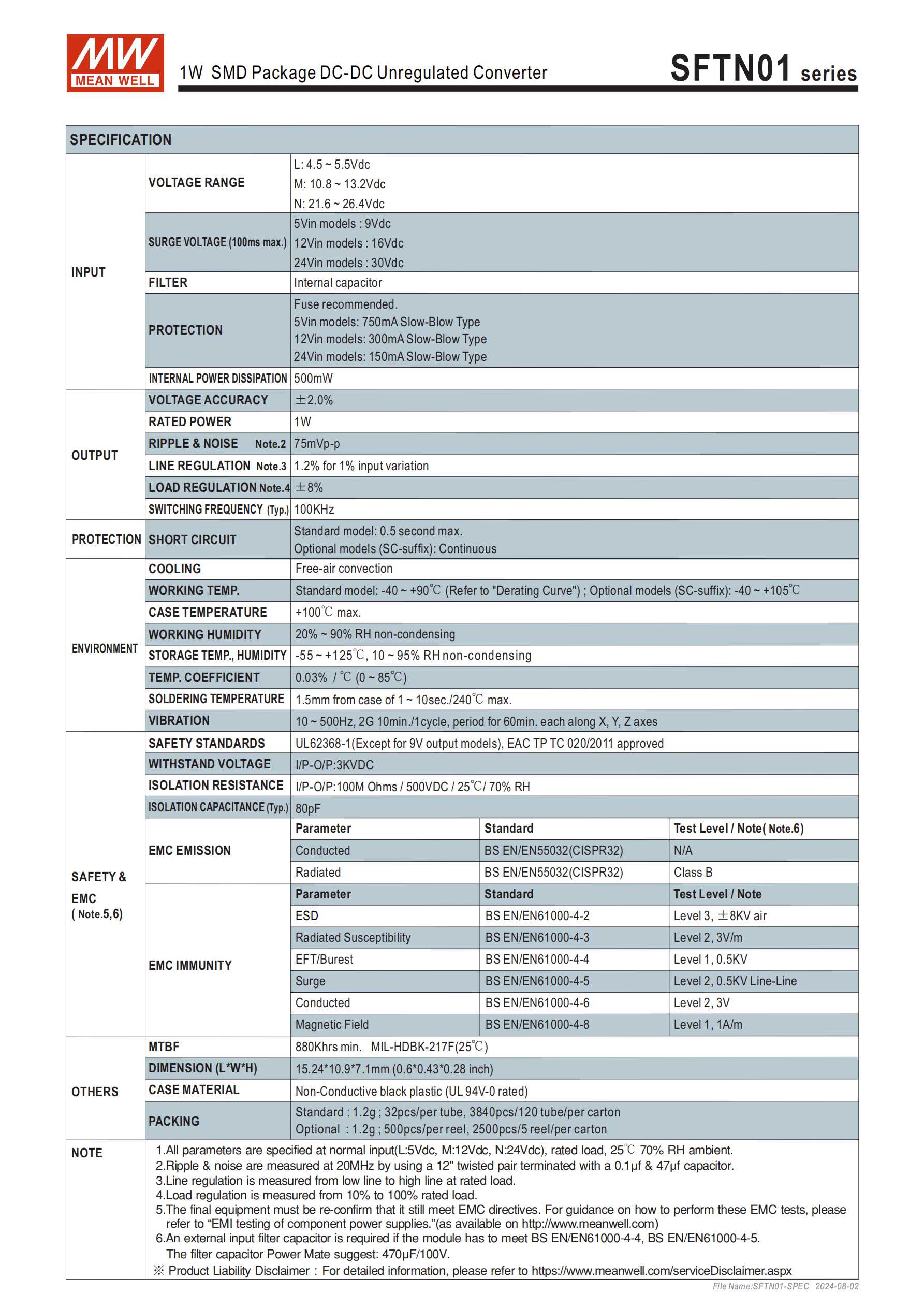

四、關鍵電氣規格（25℃/ 額定負載 / 正常輸入）
輸入?yún)?shù)：浪涌電壓最長 100ms（5Vin=9Vdc、12Vin=16Vdc、24Vin=30Vdc），推薦慢熔保險絲（5Vin=750mA、12Vin=300mA、24Vin=150mA），內部功耗500mW；
輸出參數：電壓精度 **±2.0%，紋波與噪聲75mVp-p**，線性調整率1.2%/1% 輸入變化，負載調整率 **±8%，開關工作頻率典型值100KHz**；
絕緣參數：輸入輸出絕緣阻抗100M Ohms / 500VDC/25℃/70% RH，絕緣容抗80pF；
溫度系數：0.03%/°C（0~85℃），機殼最高工作溫度 **+100℃**。
五、引腳與焊接規范
引腳定義（核心引腳）：1 腳 (-Vin)、2 腳 (+Vin)、5 腳 (-Vout)、8 腳 (+Vout)，3/6/7/10/11/12 腳為 N.C.（空腳），引腳尺寸0.50x0.30mm；
焊接要求：距殼體 1.5mm 處焊接，溫度260℃max，時長 1~3 秒，支持熱回流焊（需參考回流焊接曲線）。
六、包裝規格
分標準套管包裝和可選卷盤式包裝，具體參數如下：
| 包裝類型 | 單裝規格 | 最小采購量 | 每箱最大裝量 | 每箱毛重 |
|---|---|---|---|---|
| 套管包裝 | 32 顆 / 管 | 1 管 | 3840 顆 / 120 管 | 8.12Kg |
| 卷盤包裝 | 500 顆 / 卷 | 1 卷 | 2500 顆 / 5 卷 | 7.3Kg |
單顆產品重量1.2g。
七、應用領域
電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等。
