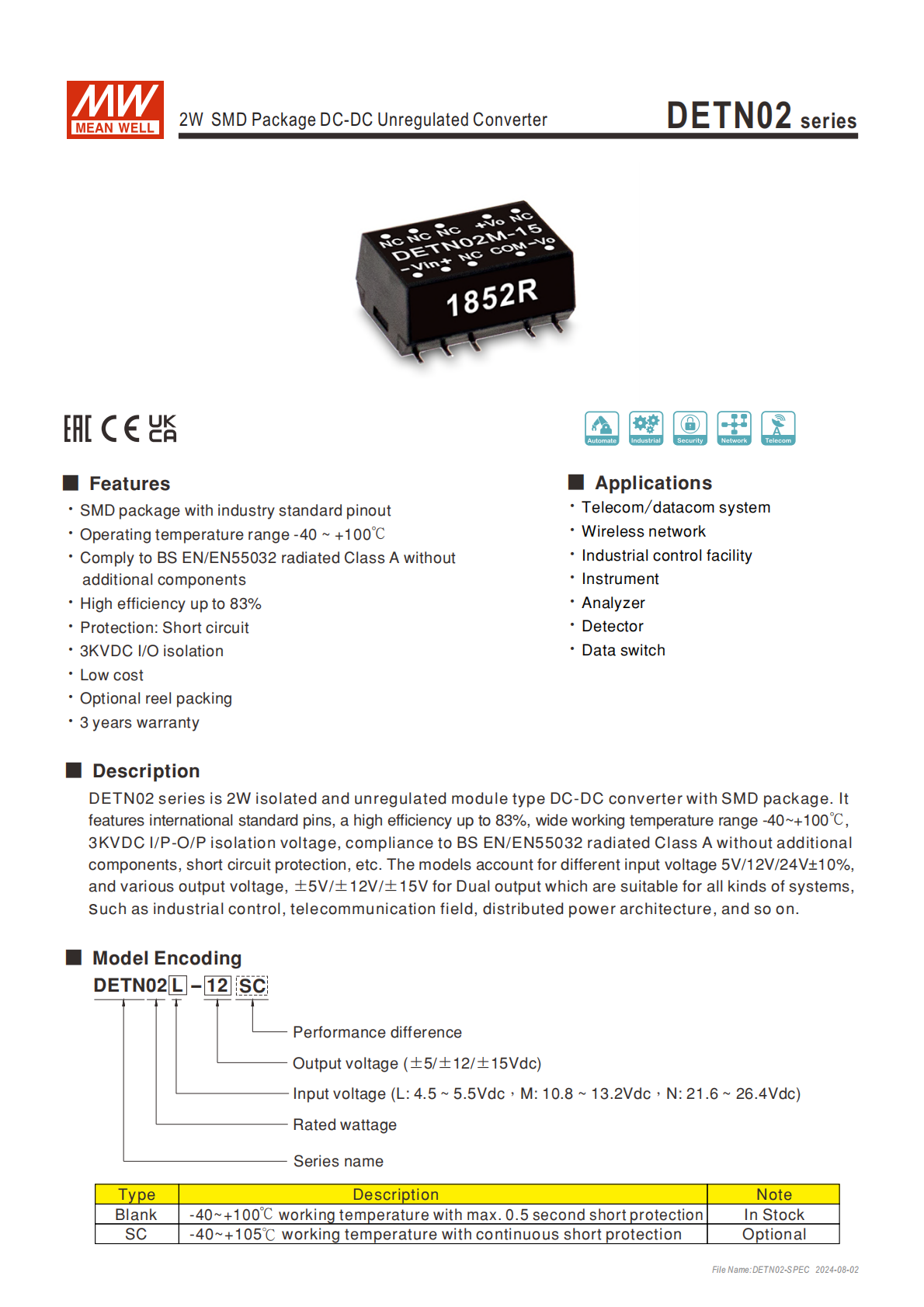

DETN02 系列是明緯推出的2W SMD 封裝DC-DC 非穩壓轉換器，具備3KVDC 輸入 / 輸出隔離、-40~+100℃寬工作溫度、最高83%的轉換效率及短路保護功能，輸入電壓分4.5~5.5V、10.8~13.2V、21.6~26.4V三檔，輸出為 **±5/±12/±15Vdc雙組，符合BS EN/EN55032 輻射 A 級標準，采用國際標準引腳，尺寸為15.2410.97.1mm**，適用于電信 / 工業控制 / 儀器等領域，提供 3 年保固，有套管和卷盤兩種包裝可選。
DETN02 系列為明緯研發的2W SMD 封裝隔離型 DC-DC 非穩壓轉換器，采用國際工業標準引腳，機殼為UL 94V-0 級絕緣黑色塑料，整體尺寸15.2410.97.1mm（0.60.430.28inch），單顆標準重量1.2g，具備高集成、小體積、低成本特點，提供3 年保固，支持套管標準包裝和卷盤可選包裝。
二、核心關鍵特性
功率與效率：額定功率2W，轉換效率最高達83%（DETN02M-15 型號），不同型號效率 78%~83% 不等；
隔離與防護：3KVDC 輸入 / 輸出隔離，絕緣阻抗達 100M Ohms / 500VDC / 25℃/70% RH，絕緣容抗 Typ.80pF；內置短路保護，標準型最長0.5 秒短路保護，可選型支持連續短路保護；
溫度性能：標準型工作溫度 **-40~+100℃，可選型-40~+105℃，機殼最高耐溫 + 105℃，儲存溫度-55~+125℃，溫度系數0.03%/℃（0~90℃）**；
EMC 與認證：符合BS EN/EN55032（CISPR32）輻射 A 級標準且無需附加組件，通過EAC TP TC 020/2011認證，電磁兼容抗擾度滿足多項 EN61000 系列標準；
可靠性：MTBF 最低888Khrs（MIL-HDBK-217F，25℃），耐振動性能為 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。

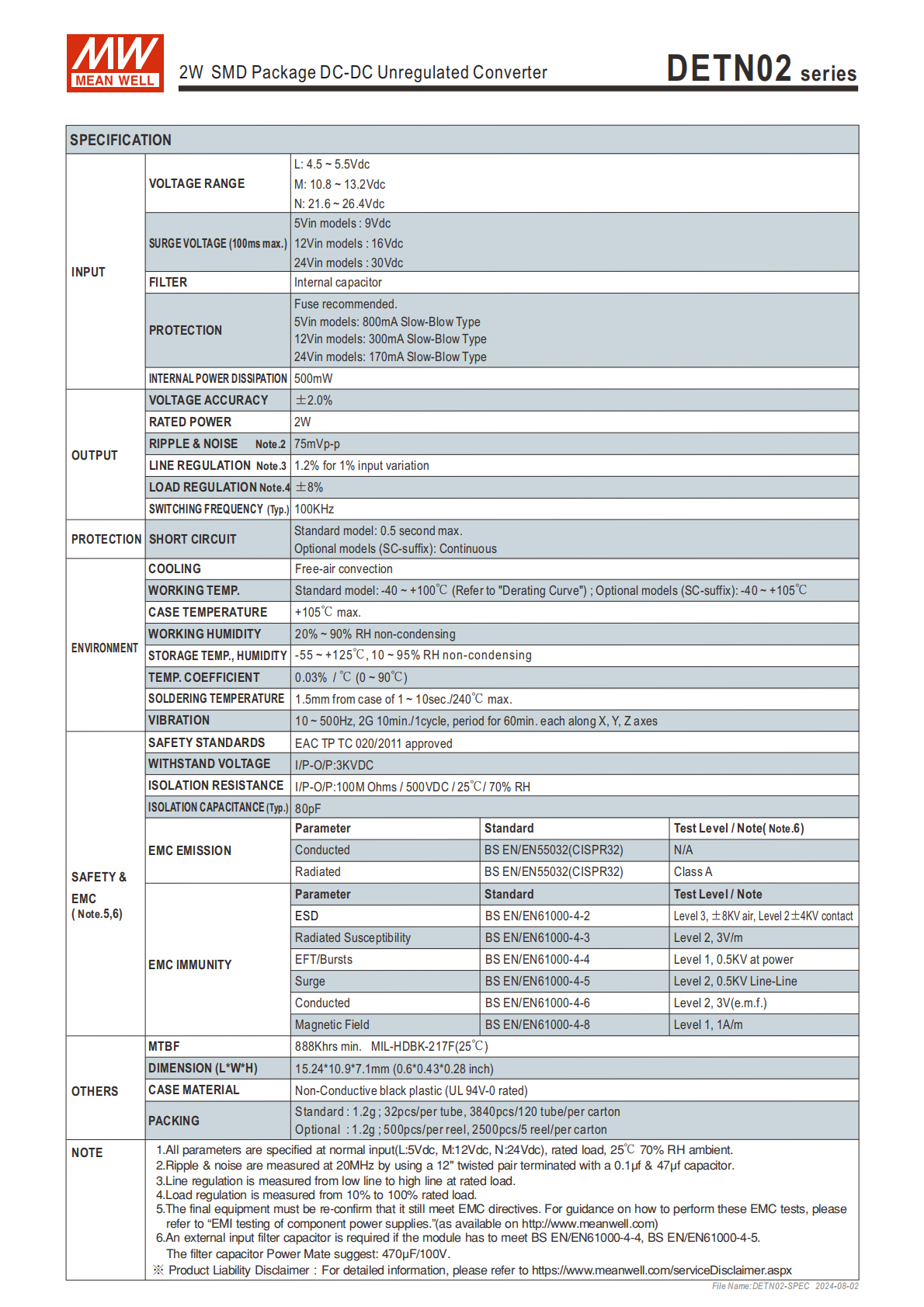

三、電氣規格（核心數字標注）
輸入?yún)?shù)
電壓檔位：L 檔4.5~5.5Vdc、M 檔10.8~13.2Vdc、N 檔21.6~26.4Vdc，對應常規 5V/12V/24V 輸入；
浪涌電壓：5Vin 機型 9Vdc、12Vin 機型 16Vdc、24Vin 機型 30Vdc，最長持續100ms；
輸入保護：推薦慢熔保險絲，5Vin800mA、12Vin300mA、24Vin170mA；
空載輸入電流：不同型號 20~200mA± 不等。
輸出參數
輸出電壓：固定 **±5V/±12V/±15Vdc雙組輸出，電壓精度±2.0%**；
輸出電流：滿載輸出電流隨型號不同為 15mA/30mA/60mA；
紋波與噪聲：75mVp-p（測量需 12" 雙絞線 + 0.1uF+47uF 電容，20MHz 帶寬）；
調整率：線性調整率1.2% for 1% 輸入變化，負載調整率 **±8%**；
開關頻率：典型值100KHz；
電容負載：所有型號最大220μF。
其他電氣指標：內部功耗500mW，濾波方式為電容濾波，若需滿足 EN61000-4-4/5 需外接 470uF/100V 濾波電容。

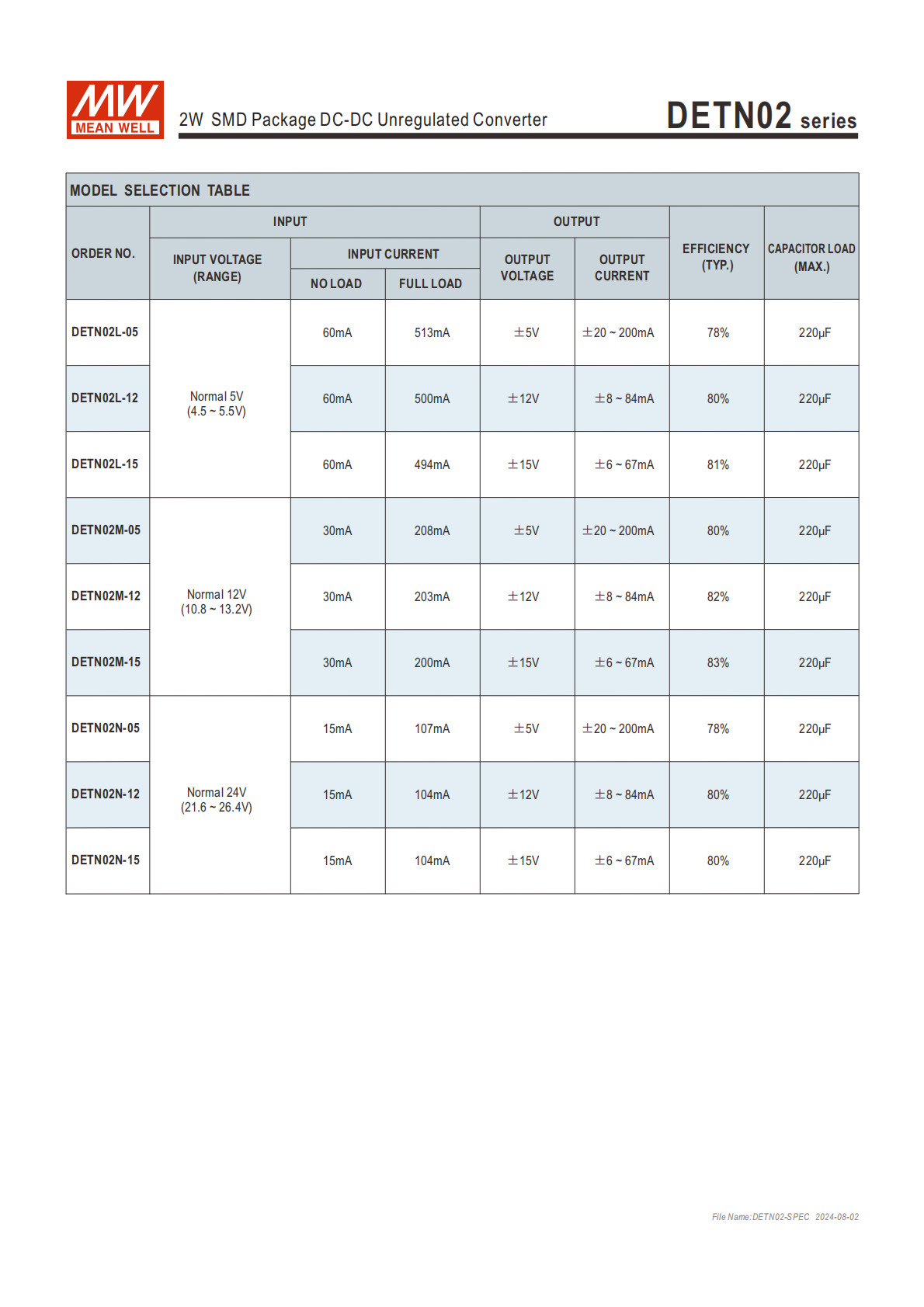

四、機型參數對照表
| 訂單號 | 輸入電壓范圍 | 輸出電壓 | 滿載輸出電流 | 效率 | 空載輸入電流 | 最大電容負載 |
|---|---|---|---|---|---|---|
| DETN02L-05 | 4.5~5.5Vdc | ±5V | 60mA | 78% | 20~200mA± | 220μF |
| DETN02L-12 | 4.5~5.5Vdc | ±12V | 60mA | 80% | 8~84mA± | 220μF |
| DETN02L-15 | 4.5~5.5Vdc | ±15V | 60mA | 81% | 6~67mA± | 220μF |
| DETN02M-05 | 10.8~13.2Vdc | ±5V | 30mA | 80% | 20~200mA± | 220μF |
| DETN02M-12 | 10.8~13.2Vdc | ±12V | 30mA | 82% | 8~84mA± | 220μF |
| DETN02M-15 | 10.8~13.2Vdc | ±15V | 30mA | 83% | 6~67mA± | 220μF |
| DETN02N-05 | 21.6~26.4Vdc | ±5V | 15mA | 78% | 20~200mA± | 220μF |
| DETN02N-12 | 21.6~26.4Vdc | ±12V | 15mA | 80% | 8~84mA± | 220μF |
| DETN02N-15 | 21.6~26.4Vdc | ±15V | 15mA | 80% | 6~67mA± | 220μF |
五、機械與安裝
引腳：共 12 針，Pin 腳尺寸0.50x0.30mm（0.02"x0.01"），引腳誤差 ±0.07mm，引腳定義為 1 腳 - Vin、2 腳 + Vin、5 腳 Common、6 腳 - Vout、8 腳 + Vout，3/7/10/11/12 腳為 NC（空腳），引腳間距標準 2.54mm；
焊接：焊接溫度要求為距殼體 1.5mm 處，1~10 秒 / 240℃max，提供專用熱回流焊曲線；
冷卻：自然風冷，無主動散熱要求。
六、包裝規格
標準套管包裝：120 顆 / 管，32 管 / 箱，單箱共3840 顆；每管毛重 0.061Kg，整箱毛重 8.12Kg，外箱尺寸 L620 x W230 x H230；
可選卷盤式包裝：500 顆 / 卷，5 卷 / 箱，單箱共2500 顆；每卷毛重 1.3Kg，整箱毛重 7.3Kg，內盒 L355W338H50，外箱 L380W290H370，卷盤寬度 32 (+0.3/-0.1) mm。
七、環境參數
工作濕度：20~90%RH，無冷凝；
儲存濕度：10~95%RH，無冷凝；
耐振動：10~500Hz、2G 加速度，10 分鐘 / 周期，X/Y/Z 三軸各測試 60 分鐘。
八、應用領域
適用于電信 / 數據通信系統、無線網絡、工業控制設施、各類儀器、分析儀、探測器、數據開關等，尤其適配分布式電源架構，是工業、通信領域的小功率隔離電源解決方案。
關鍵問題
問題 1（產品選型類）：DETN02 系列不同輸入電壓檔位的機型，其滿載輸出電流有何差異？
答案：DETN02 系列分 L（4.5~5.5V）、M（10.8~13.2V）、N（21.6~26.4V）三個輸入電壓檔位，其中 L 檔所有機型滿載輸出電流均為60mA，M 檔均為30mA，N 檔均為15mA，輸出電流隨輸入電壓檔位升高成倍數降低，輸出電壓（±5/±12/±15V）不影響同檔位的滿載輸出電流。
問題 2（工程應用類）：DETN02 系列在滿足更高 EMC 抗擾度標準時，需做何種外部電路配置？
答案：若模塊需要符合BS EN/EN61000-4-4（EFT/Bursts）和BS EN/EN61000-4-5（Surge）的 EMC 抗擾度要求，需在外部增加470uF/100V的輸入濾波電容；此外，輸入側需按機型匹配慢熔保險絲（5Vin800mA、12Vin300mA、24Vin170mA），紋波噪聲測量時也需外接 0.1uF 和 47uF 的終端電容。
問題 3（產品性能類）：DETN02 系列標準型與可選型的核心性能差異體現在哪些方面？
答案：兩者核心差異集中在短路保護和工作溫度兩點：1. 短路保護：標準型僅支持最長 0.5 秒的短路保護，可選型支持連續短路保護，防護能力更強；2. 工作溫度：標準型工作溫度范圍為 **-40~+100℃，可選型拓展至-40~+105℃**，機殼耐溫性更高，適配更嚴苛的高溫工作環境；其余電氣、機械參數無本質差異。
