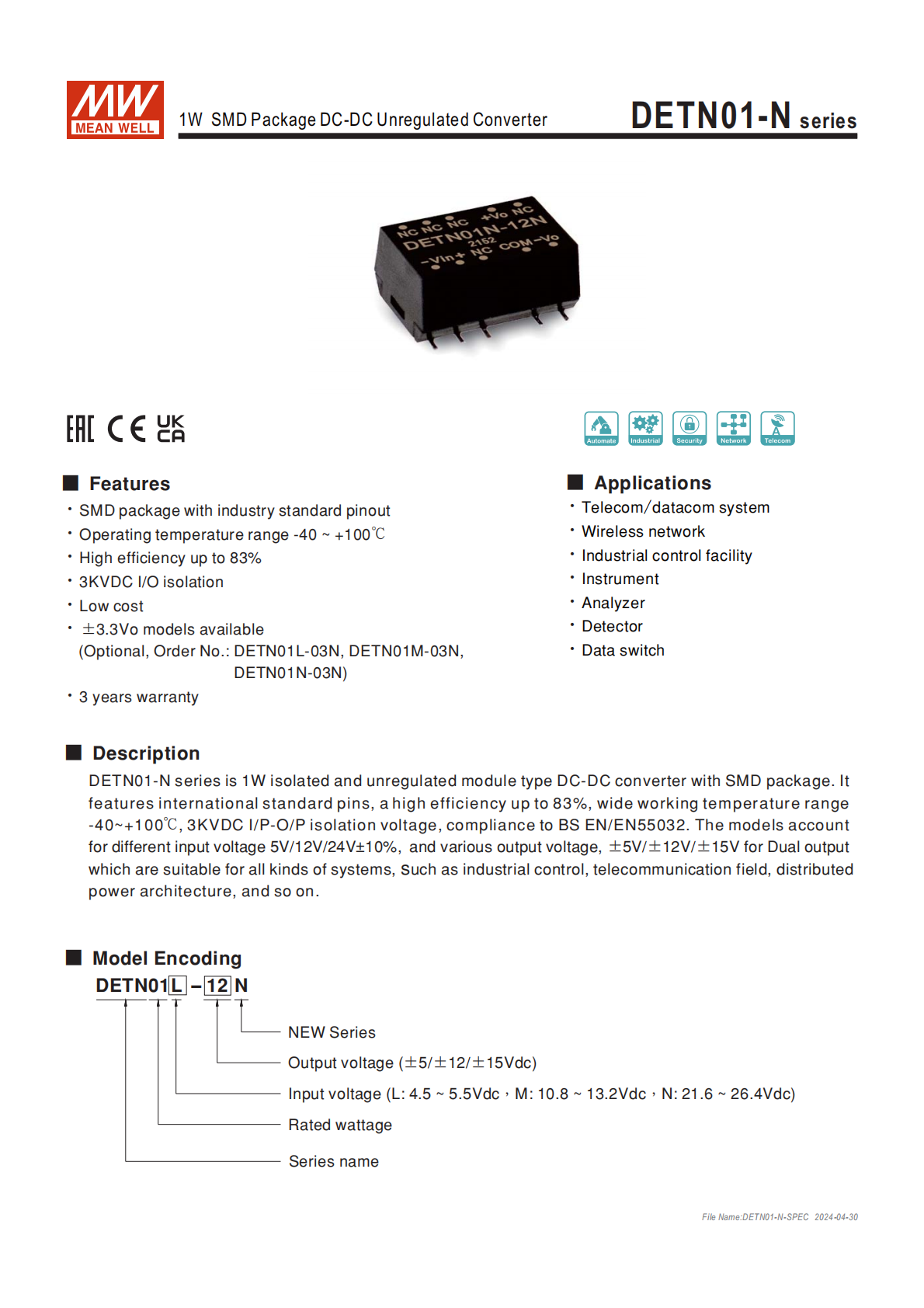

DETN01-N 系列是明緯推出的1W SMD 封裝DC-DC 非穩壓隔離轉換器，擁有工業標準引腳，工作溫度覆蓋 **-40~+100℃，輸入輸出隔離達3KVDC**，效率最高83%，提供 L/M/N 三類輸入電壓范圍（4.5~5.5V/10.8~13.2V/21.6~26.4V）及 **±5V/±12V/±15V雙組輸出，適配電信通信、工業控制等多場景，具備 3 年保固，各項電氣、環境、安規指標完善，封裝尺寸為15.2410.97.1mm**，支持自然風冷，MTBF 最小值達1045Khrs。
DETN01-N 系列是明緯研發的1W SMD 封裝DC-DC 非穩壓隔離型模塊轉換器，為全球交易品項，符合 BS EN/EN55032 標準，提供3 年保固，主打低成本、高適配性，適用于分布式電源架構，同時可選購 **±3.3V** 輸出機型（DETN01L-03N/DETN01M-03N/DETN01N-03N）。
二、核心產品特性
封裝與引腳：SMD 封裝，配備工業標準引腳，引腳尺寸 0.50x0.30mm，誤差 ±0.07mm；
工作環境：寬溫工作 **-40~+100℃**，儲存溫濕度 - 55~+125℃/10~95% RH（無冷凝）；
能效與隔離：轉換效率最高83%，輸入輸出隔離電壓3KVDC，絕緣阻抗 10G Ohms/500VDC/25℃/70% RH；
其他：機殼為UL94V-0 級絕緣黑色塑料，單顆重量 1.2g，自然風冷散熱。
三、型號編碼規則
編碼格式：DETN01+輸入電壓代碼+輸出電壓代碼+N（新系列）
| 代碼 | 含義 | 電壓范圍 / 值 |
|---|---|---|
| L | 輸入電壓代碼 | 4.5~5.5Vdc（Normal 5V） |
| M | 輸入電壓代碼 | 10.8~13.2Vdc（Normal 12V） |
| N | 輸入電壓代碼 | 21.6~26.4Vdc（Normal 24V） |
| 05 | 輸出電壓代碼 | ±5Vdc |
| 12 | 輸出電壓代碼 | ±12Vdc |
| 15 | 輸出電壓代碼 | ±15Vdc |

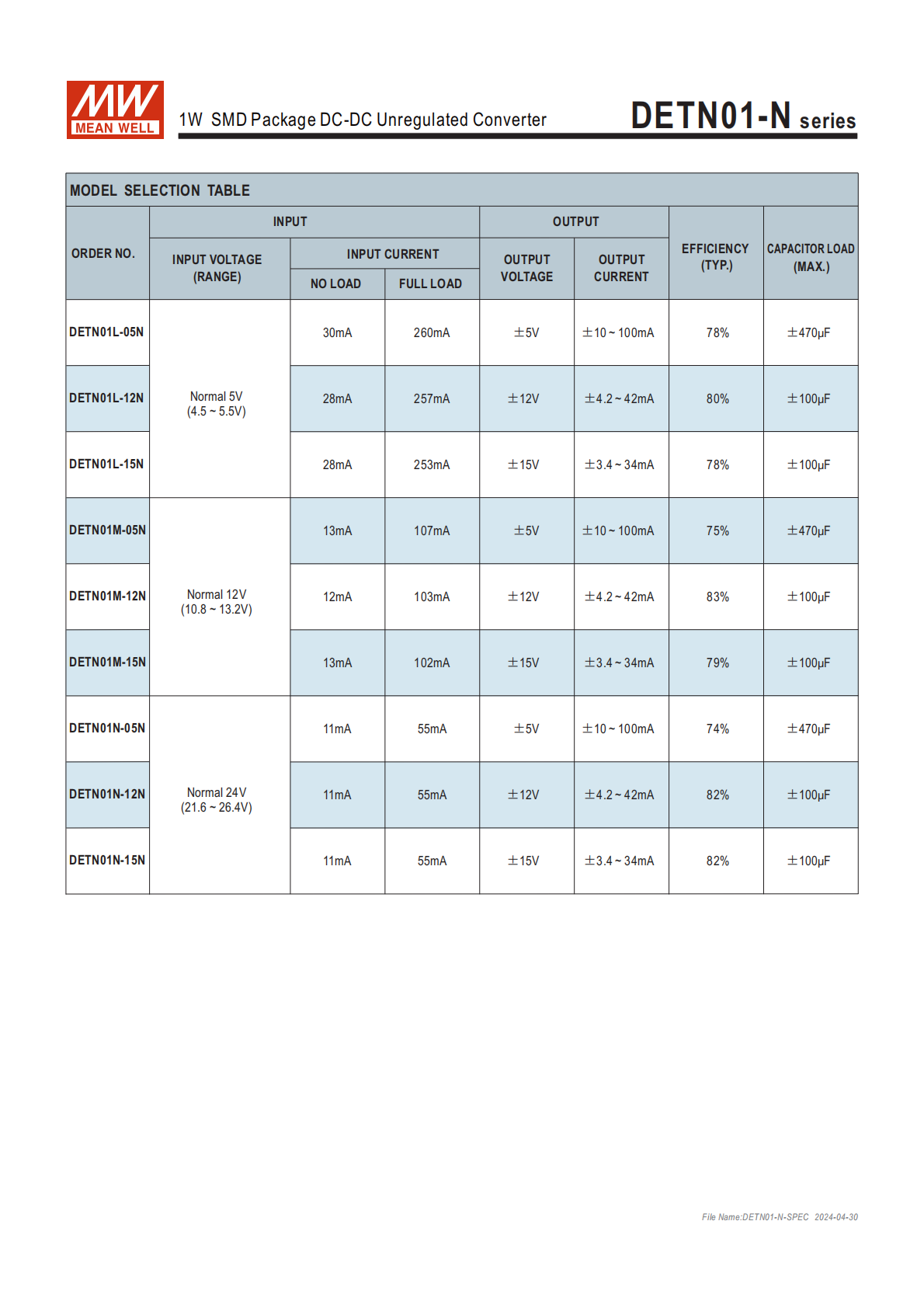

四、主流機型關鍵參數
| 訂單號 | 輸入電壓范圍 | 輸出電壓 | 輸出電流 | 空載輸入電流 | 滿載效率 | 最大電容負載 |
|---|---|---|---|---|---|---|
| DETN01L-05N | 4.5~5.5V | ±5V | ±10~100mA | 30mA | 78% | 470μF |
| DETN01L-12N | 4.5~5.5V | ±12V | ±4.2~42mA | 28mA | 80% | 100μF |
| DETN01L-15N | 4.5~5.5V | ±15V | ±3.4~34mA | 28mA | 78% | 100μF |
| DETN01M-05N | 10.8~13.2V | ±5V | ±10~100mA | 13mA | 75% | 470μF |
| DETN01M-12N | 10.8~13.2V | ±12V | ±4.2~42mA | 12mA | 83% | 100μF |
| DETN01M-15N | 10.8~13.2V | ±15V | ±3.4~34mA | 13mA | 79% | 100μF |
| DETN01N-05N | 21.6~26.4V | ±5V | ±10~100mA | 11mA | 74% | 470μF |
| DETN01N-12N | 21.6~26.4V | ±12V | ±4.2~42mA | 11mA | 82% | 100μF |
| DETN01N-15N | 21.6~26.4V | ±15V | ±3.4~34mA | 11mA | 82% | 100μF |

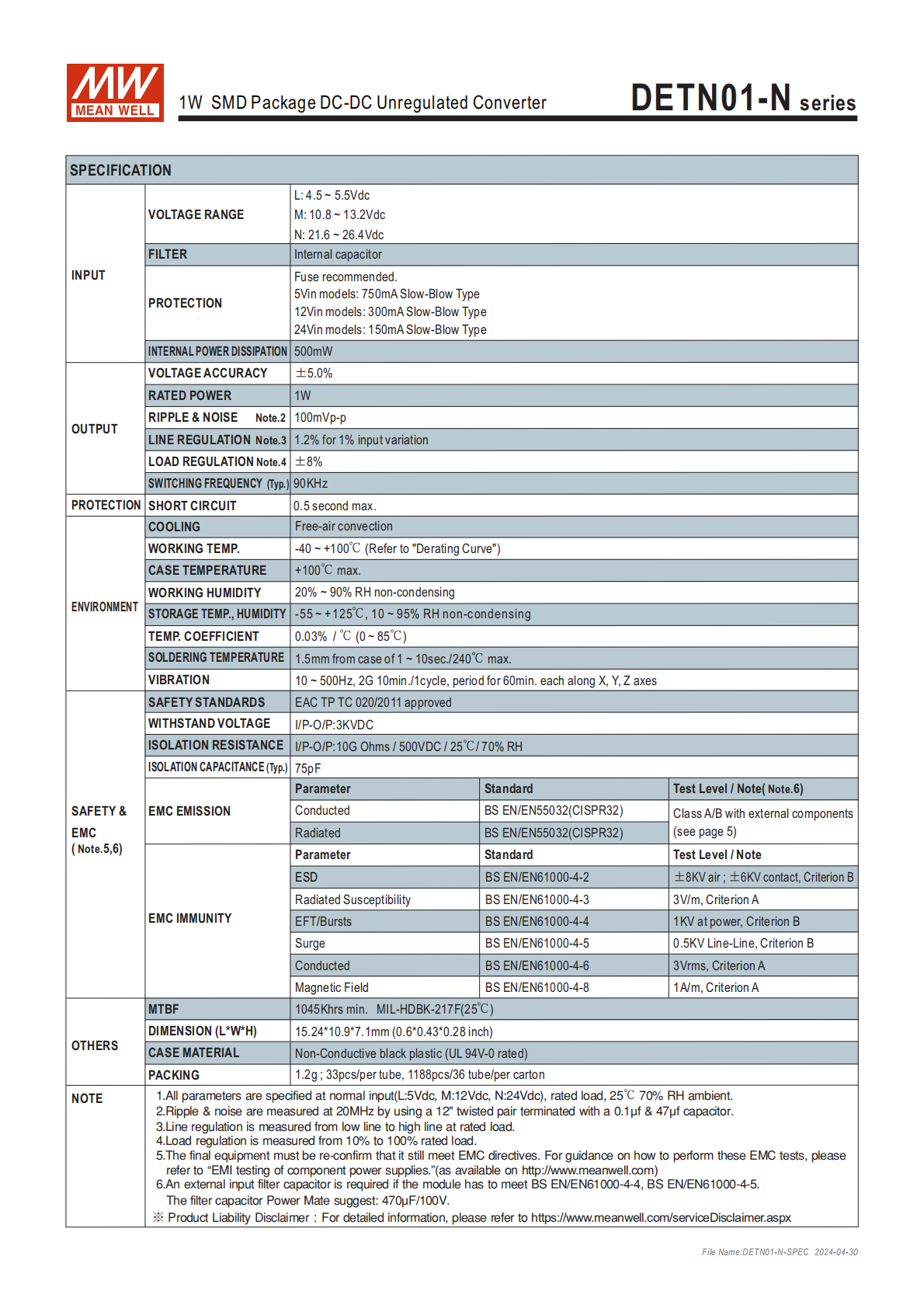

五、電氣規格（25℃/ 額定負載 / 正常輸入）
基礎參數：額定功率1W，電壓精度 **±5.0%，內部功耗 500mW，紋波與噪聲100mVp-p**；
調整率：線性調整率 1.2%（1% 輸入變化），負載調整率 **±8%**（10%-100% 額定負載）；
開關頻率：90KHz，短路保護最長0.5 秒；
溫度系數：0.03%/℃（0~85℃）；
保險絲推薦：5Vin 機型 750mA 慢熔型、12Vin 機型 300mA 慢熔型、24Vin 機型 150mA 慢熔型。
六、環境與機械規格
冷卻方式：自然風冷，機殼最高溫度 + 100℃，工作濕度 20%~90% RH（無冷凝）；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；
焊接要求：距殼體 1.5mm 處焊接，240℃max，時長 1~10sec；
產品尺寸：15.2410.97.1mm（0.60.430.28inch），尺寸誤差 x.x±0.5mm、x.xx±0.25mm；
引腳定義：共 12 針，僅 1 (-Vin)、2 (+Vin)、5 (Common)、6 (-Vout)、8 (+Vout) 有效，3/7/10/11/12 為 N.C.（空腳），引腳間距 2.54mm。
七、安規與電磁兼容（EMC）
安全規范：通過EAC TP TC020/2011 認證，絕緣容抗 75pF；
EMC 抗擾度：
ESD：8KV 空氣、6KV 接觸，Criterion B；
輻射抗擾：3V/m，Criterion A；
EFT/Bursts：1KV（電源），Criterion B；
浪涌：0.5KV 線對線，Criterion B；
傳導抗擾：3Vrms，Criterion A；
磁場：1A/m，Criterion A（BS EN/EN61000-4-8）；
EMC 建議電路：需外接電感 L1 和電容 C1，分 Class A/B 兩類規格，不同輸入電壓機型配套元件參數不同；
平均無故障時間：MTBF≥1045Khrs（MIL-HDBK-217F，25℃）。
八、包裝與采購
套管包裝（標準）：33 顆 / 管，1188 顆 / 36 管 / 箱；
重量：每管毛重 0.063Kg，每箱毛重 2.7Kg；
外箱尺寸：L545 x W145 x H155，套管尺寸有公差要求（如 530±2mm 等）。
九、應用領域
電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等。
