DETN01 明緯 1W SMD 封裝DC-DC 非穩壓轉換器

 提示：點擊圖片可以放大

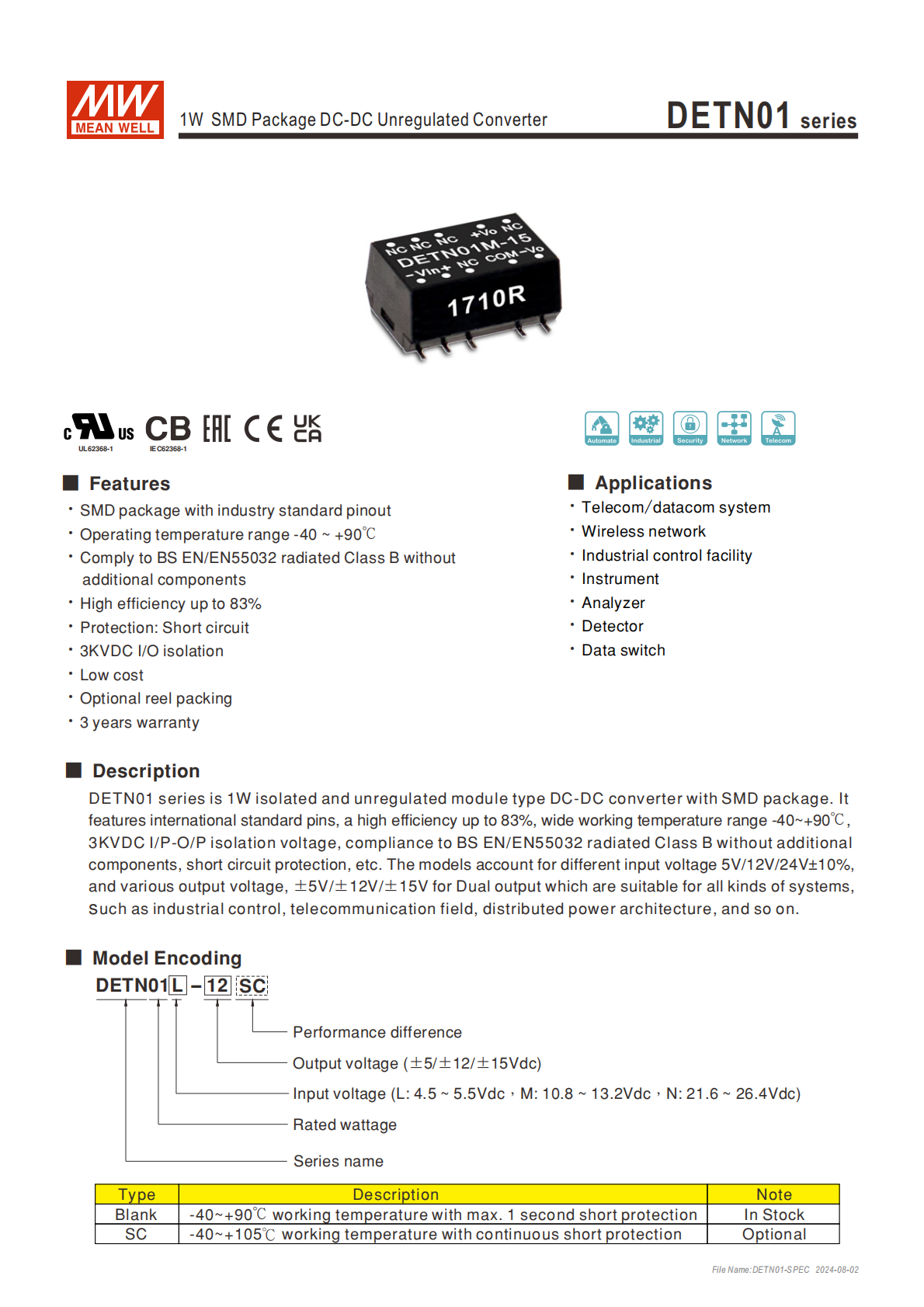

DETN01 系列是明緯推出的1W SMD 封裝DC-DC 非穩壓轉換器，具備3KVDC 輸入 / 輸出隔離、-40~+90℃（SC 款 - 40~+105℃）寬溫工作范圍，效率最高達83%，符合BS EN/EN55032 輻射 B 級且無需附加組件，擁有短路保護功能，提供5V/12V/24V±10%輸入、±5V/±12V/±15V雙組輸出選擇，引腳為工業標準規格，機身尺寸15.2410.97.1mm，適用于電信 / 工業控制等領域，提供 3 年保固，分為標準品和 SC 款可選購品兩類。

DETN01 系列為明緯研發的1W SMD 封裝 DC-DC 非穩壓隔離型轉換器，采用工業標準引腳設計，屬于低成本通用型電源模塊，提供3 年保固，分為標準品和SC 款可選購品，核心適用于電信 / 工業控制等多領域，是分布式電源架構的常用組件。

二、核心產品特性

  1. 環境適應性：標準品工作溫度 **-40~+90℃，SC 款升級為-40~+105℃，機殼最高耐受溫度+100℃**；

  2. 電磁兼容：無需附加組件即可符合BS EN/EN55032 輻射 B 級標準，傳導發射遵循同標準；

  3. 能量效率：全系列效率76%~83%，其中DETN01M-15效率達峰值83%；

  4. 安全保護：內置短路保護，標準品最長 1 秒保護，SC 款支持連續短路保護；

  5. 電氣隔離：實現3KVDC 輸入 / 輸出隔離，絕緣阻抗達100M Ohms / 500VDC / 25℃/ 70% RH；

  6. 物理特性：機殼為UL 94V-0 級絕緣黑色塑料，機身尺寸15.2410.97.1mm（0.60.430.28 inch），單顆重量1.2g。

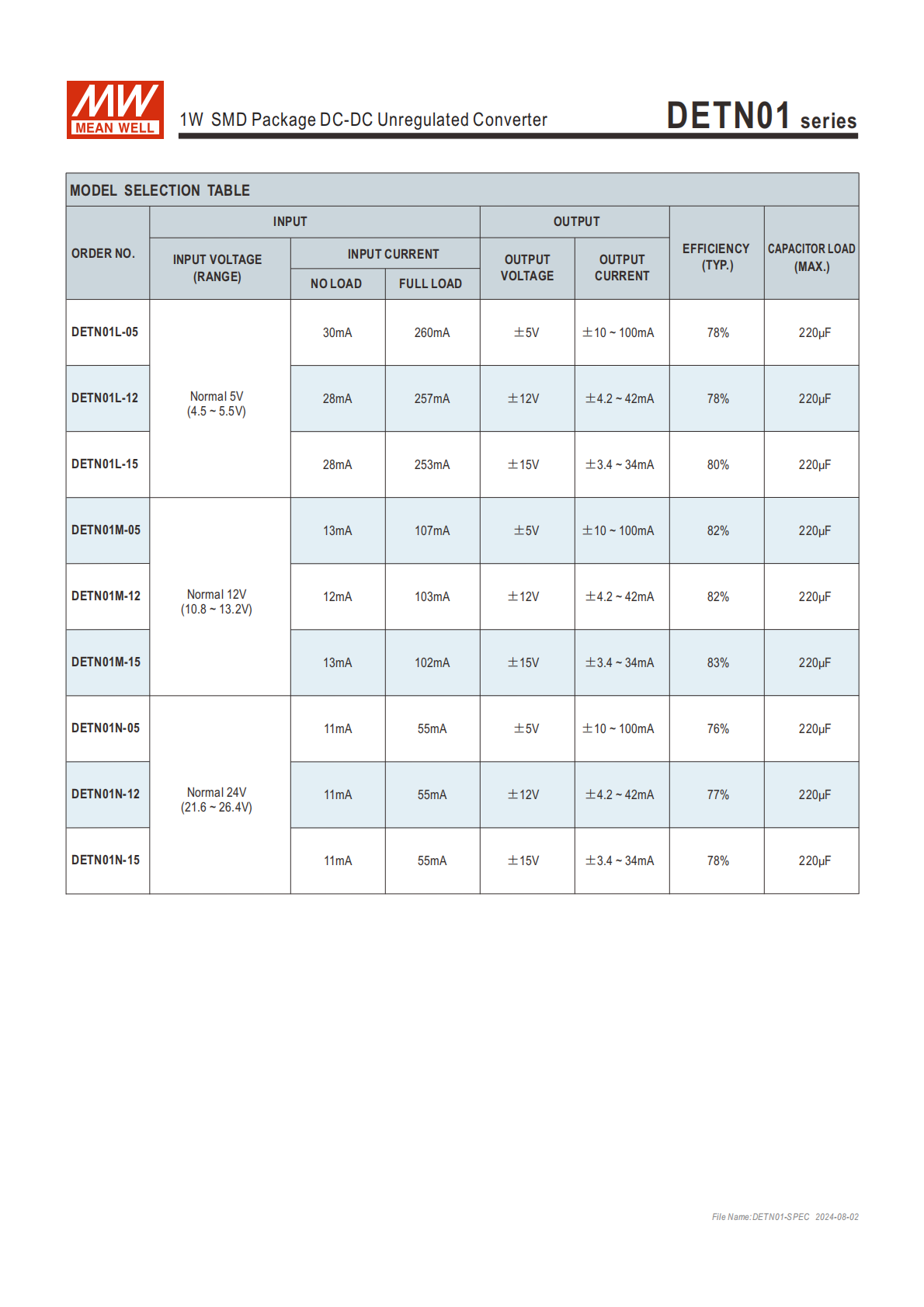

三、型號與輸入輸出規格

該系列按輸入電壓分L/M/N三類，對應不同輸入電壓范圍，均提供 ±5V/±12V/±15V 雙組輸出，電容負載均為220μF（TYP.），核心參數如下表：


型號前綴輸入電壓范圍空載輸入電流滿載輸出電流（最大）最高效率
DETN01L4.5~5.5Vdc260mA±10~100mA80%
DETN01M10.8~13.2Vdc107mA±10~100mA83%
DETN01N21.6~26.4Vdc55mA±10~100mA78%

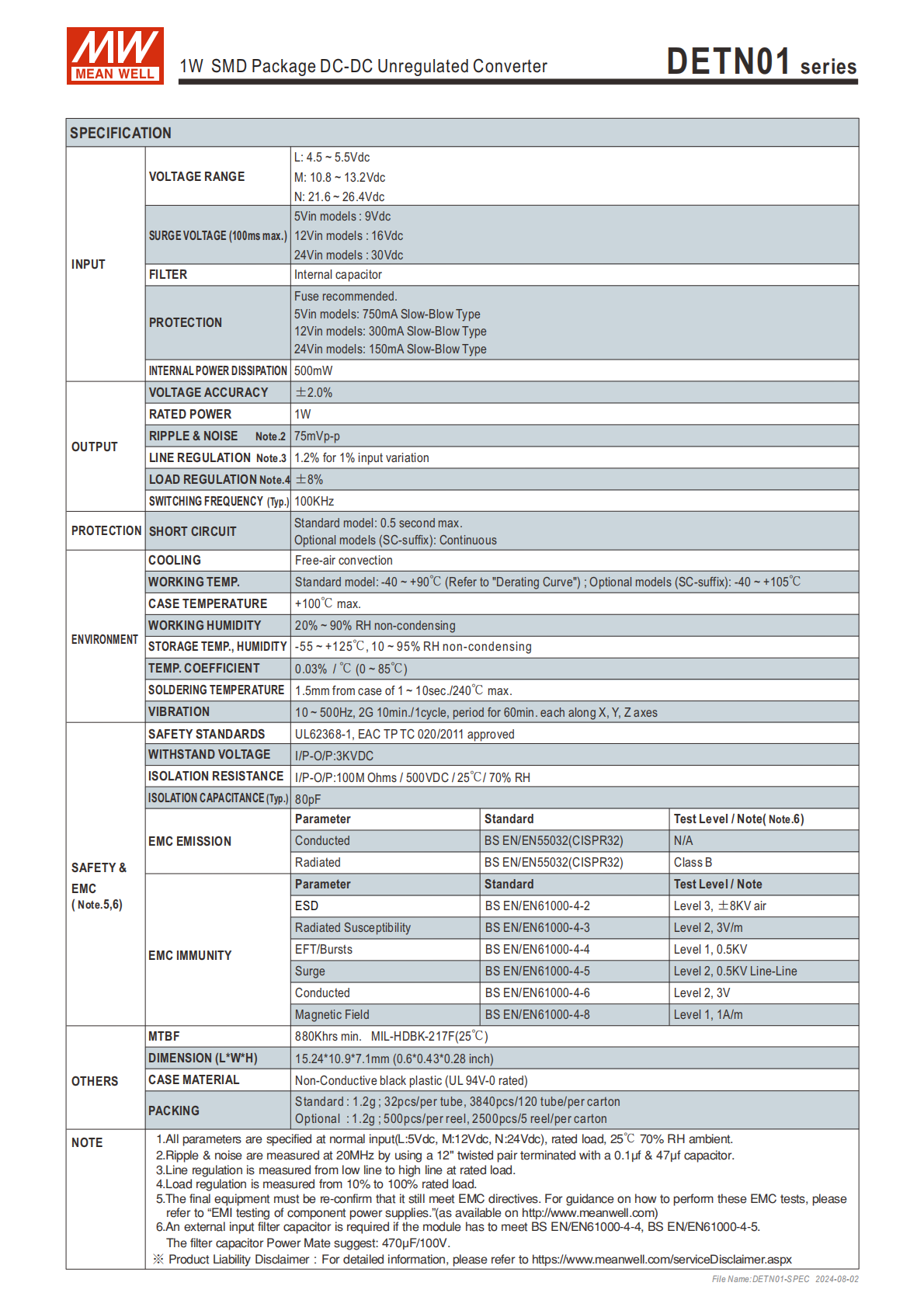

四、關鍵電氣規格

所有參數默認在正常輸入、額定負載、25℃/70% RH環境下測量，核心指標如下：

  1. 基礎電氣：額定功率1W，內部功耗500mW，電壓精度 **±2.0%，開關工作頻率100KHz（Typ.）**；

  2. 電壓耐受：浪涌電壓最長持續100ms，5Vin/12Vin/24Vin 機型分別為9Vdc/16Vdc/30Vdc；

  3. 調整率：線性調整率1.2%（1% 輸入變化），負載調整率 **±8%**（10%~100% 額定負載）；

  4. 紋波噪聲：75mVp-p（測量需 12" 雙絞線 + 0.1uf+47uf 電容，20MHZ 帶寬）；

  5. 輸入保護：推薦慢熔型保險絲，5Vin/12Vin/24Vin 機型分別為750mA/300mA/150mA；

  6. 其他：絕緣容抗80pF（Typ.），溫度系數0.03% / ℃（0 ~ 85℃），MTBF 最小值880Khrs（MIL-HDBK-217F/25℃）。

五、引腳與安裝

  1. 引腳定義：共 12 個引腳，核心功能腳為 1（-Vin）、2（+Vin）、5（Common）、6（-Vout）、8（+Vout），3/7/10/11/12 為空腳（N.C.），引腳尺寸0.50x0.30mm (0.02"x0.01")；

  2. 焊接要求：焊接點距殼體1.5mm，焊接參數1~10sec./240℃ max.；

  3. 冷卻方式：自然風冷，需參考降額曲線使用；

  4. 耐機械性：耐振動為10 ~ 500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。

六、安規與電磁兼容

  1. 安全規范：通過UL 62368-1、EAC TP TC 020/2011認證；

  2. EMC 發射：傳導 / 輻射均遵循 BS EN/EN55032 (CISPR32)，輻射為Class B；

  3. EMC 抗擾度：ESD（Level 3，±8KV air）、輻射抗擾（Level 2，3V/m）、EFT/Bursts（Level 1，0.5KV）等，若需符合 EN61000-4-4/5 需外接470uF/100V濾波電容。

七、包裝規格

分標準套管包裝和可選購卷盤式包裝，參數如下表：


包裝類型最小采購單位單單位毛重最大裝箱數每箱毛重
套管包裝（標準）32 顆 / 管0.061Kg / 管3840 顆 / 箱8.12Kg
卷盤式包裝（選購）500 顆 / 卷1.3Kg / 卷2500 顆 / 箱7.3Kg

八、環境參數

  1. 工作濕度：20 ~ 90% RH，無冷凝；

  2. 儲存溫濕：-55 ~ +125℃、10 ~ 95% RH，無冷凝。

關鍵問題

  1. 問題：DETN01 系列不同輸入電壓機型的保險絲選型和浪涌電壓耐受值分別是多少？答案：保險絲均推薦慢熔型，5Vin（L 款）為 750mA、12Vin（M 款）為 300mA、24Vin（N 款）為 150mA；浪涌電壓最長持續 100ms，5Vin/12Vin/24Vin 機型耐受值分別為 9Vdc、16Vdc、30Vdc。

  2. 問題：DETN01 系列標準品和 SC 可選購品的核心差異體現在哪些方面？答案：核心差異有兩點，一是工作溫度，標準品為 - 40~+90℃，SC 款升級為 - 40~+105℃；二是短路保護，標準品為最長 1 秒的短路保護，SC 款支持連續短路保護，其余規格二者一致。

  3. 問題：若需讓 DETN01 系列滿足 EN61000-4-4 和 EN61000-4-5 的 EMC 抗擾要求，需做何種外部配置？紋波與噪聲的標準測量條件是什么？答案：需外接470uF/100V的外部輸入濾波電容；紋波與噪聲測量需使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 的電容，在 20MHZ 的帶寬下進行量測，標準值為 75mVp-p。
