SPU03 明緯 3W DC-DC 不穩壓單組輸出轉換器

 提示：點擊圖片可以放大

SPU03 系列是明緯推出的3W DC-DC 不穩壓單組輸出轉換器，具備3000VDC 輸入 / 輸出隔離、內建 EMI 濾波電路、短路保護等特性，輸出有 5V/12V/15V 等規格，效率最高達 88%，尺寸為19.67.510.2mm、重 2.9g，電氣性能上線性調整率 ±1.2%、負載調整率 ±8.0%、紋波噪聲最大 50mVp-p，電磁兼容與安規符合BS EN/EN55032 Class B等多項標準，工作溫度 - 40~+90℃，MTBF≥700Khrs，采用單列直插式封裝、25 顆 / 管的套管包裝，提供 2 年保固，且 100% 滿載老化，兼具低成本與高可靠性。

SPU03 系列為明緯生產的3W DC-DC 不穩壓單組輸出轉換器，是低成本、高可靠性的電源轉換器件，核心基礎特性如下：

  1. 核心工藝與設計：采用內部 SMD 技術、單列直插式封裝，搭配絕緣塑膠外殼；

  2. 核心配置：內建 EMI 濾波電路，濾波方式為電容濾波，絕緣容抗最大80pF；

  3. 品控與保障：100% 滿載老化測試，提供2 年保固，自然冷卻散熱，MTBF≥700Khrs（MIL-HDBK-217F 標準，25℃環境）；

  4. 隔離性能：3000VDC 輸入 / 輸出隔離，絕緣阻抗達100M Ohms / 500VDC / 25℃ / 70% RH。

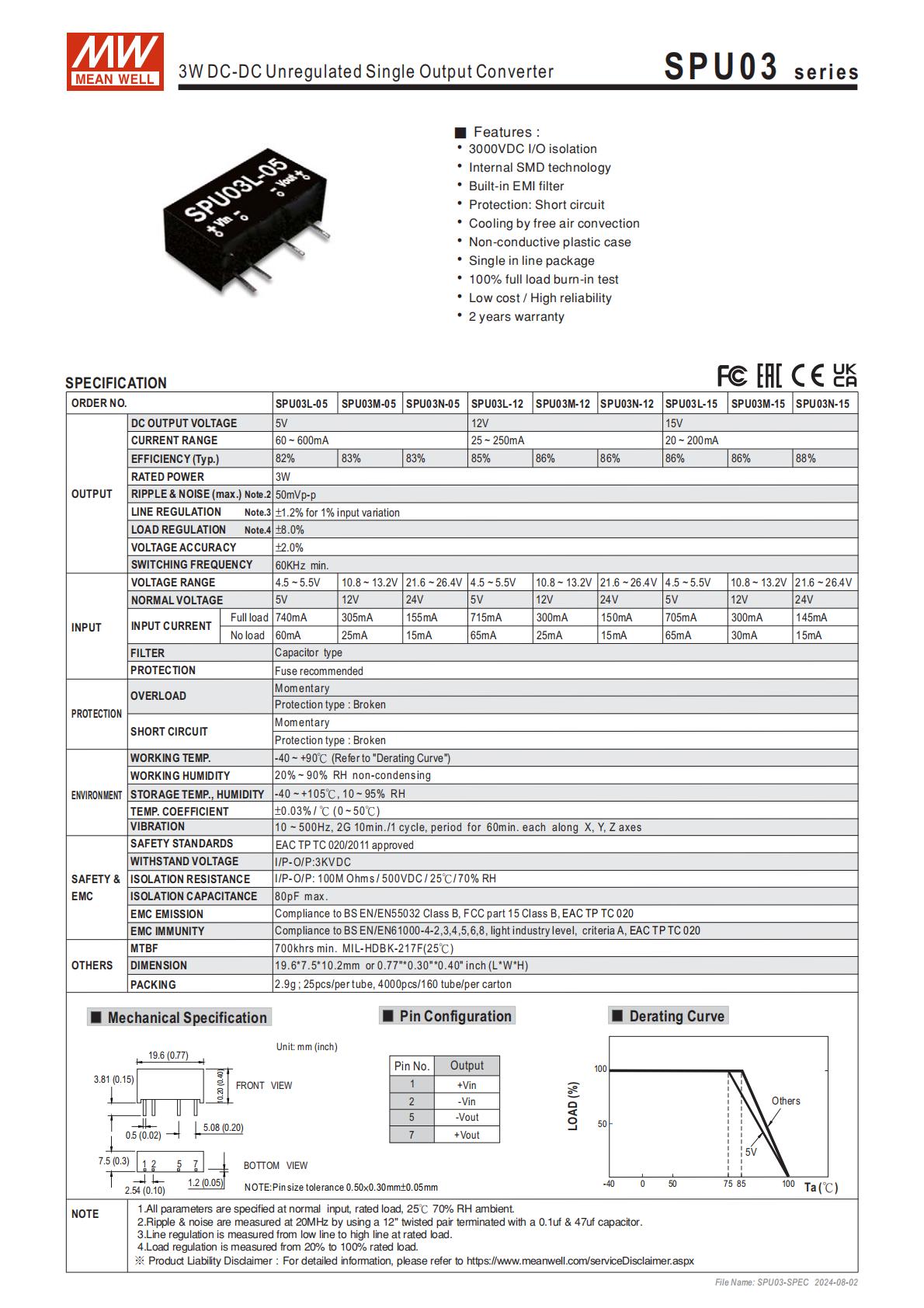

二、電氣核心規格

所有參數若無特別說明，均在正常輸入、額定負載、25℃ 70% RH環境下量測，核心參數與不同型號性能如下：

  1. 通用電氣參數

    • 額定功率：3W；

    • 開關工作頻率：最小60KHz；

    • 電壓精度：±2.0%；

    • 紋波與噪聲（最大）：50mVp-p（測量需 12" 雙絞線，終端并聯 0.1uf+47uf 電容，20MHZ 帶寬）；

    • 線性調整率：±1.2%(1% 輸入變化)（額定負載下從低電壓到高電壓測量）；

    • 負載調整率：±8.0%（額定負載 20%~100% 區間測量）。

  2. 不同型號輸出與效率（核心型號）| 型號 | 輸出電壓 | 電流范圍 | 典型效率 | 空載輸入電流 | 滿載輸入電流 ||------------|----------|------------|----------|--------------|--------------|| SPU03L-05 | 5V | 60~600mA | 82% | 15mA | 740mA || SPU03M-05 | 5V | 60~600mA | 83% | 15mA | 715mA || SPU03N-05 | 5V | 60~600mA | 83% | 15mA | 705mA || SPU03L-12 | 12V | 25~250mA | 85% | 60mA | 305mA || SPU03M-12 | 12V | 25~250mA | 86% | 65mA | 300mA || SPU03N-12 | 12V | 25~250mA | 86% | 65mA | 300mA || SPU03L-15 | 15V | 20~200mA | 86% | 25mA | - || SPU03M-15 | 15V | 20~200mA | 86% | 25mA | - || SPU03N-15 | 15V | 20~200mA | 88% | 30mA | - |

  3. 輸入電壓范圍：對應輸出 5V/12V/15V，輸入分別為4.5~5.5V、10.8~13.2V、21.6~26.4V（正常電壓）；

  4. 保護功能

    • 短路保護：瞬間保護，短路時間超過 1 秒時務必切斷輸入電源；

    • 過負載保護：支持過負載瞬間保護，推薦搭配保險絲使用。

三、物理與引腳參數

  1. 尺寸與重量：單顆尺寸19.67.510.2mm（0.77"0.30"0.40" inch，LWH）**，單顆重量2.9g**；

  2. 引腳定義（底視圖 / 前視圖）：共 4 個有效引腳，Pin1 (+Vin)、Pin2 (-Vin)、Pin5 (-Vout)、Pin7 (+Vout)，引腳尺寸0.50×0.30mm±0.05mm，引腳間距含 2.54mm、3.81mm、5.08mm 等規格。

四、環境適應性指標

  1. 工作溫度：-40 ~ +90℃（需參考產品負載減額曲線）；

  2. 儲存溫濕度：-40 ~ +105℃、10 ~ 95% RH；

  3. 工作濕度：20 ~ 90% RH，無冷凝；

  4. 溫度系數：±0.03% /℃（0 ~ 50℃區間）；

  5. 耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。

五、安規與電磁兼容

  1. 電磁兼容發射：符合BS EN/EN55032 Class B、FCC part 15 Class B、EAC TP TC 020標準；

  2. 電磁兼容抗擾度：符合BS EN/EN61000-4-2,3,4,5,6,8,A 級輕工業標準、EAC TP TC 020；

  3. 官方認證：EAC TP TC 020/2011 認證通過。

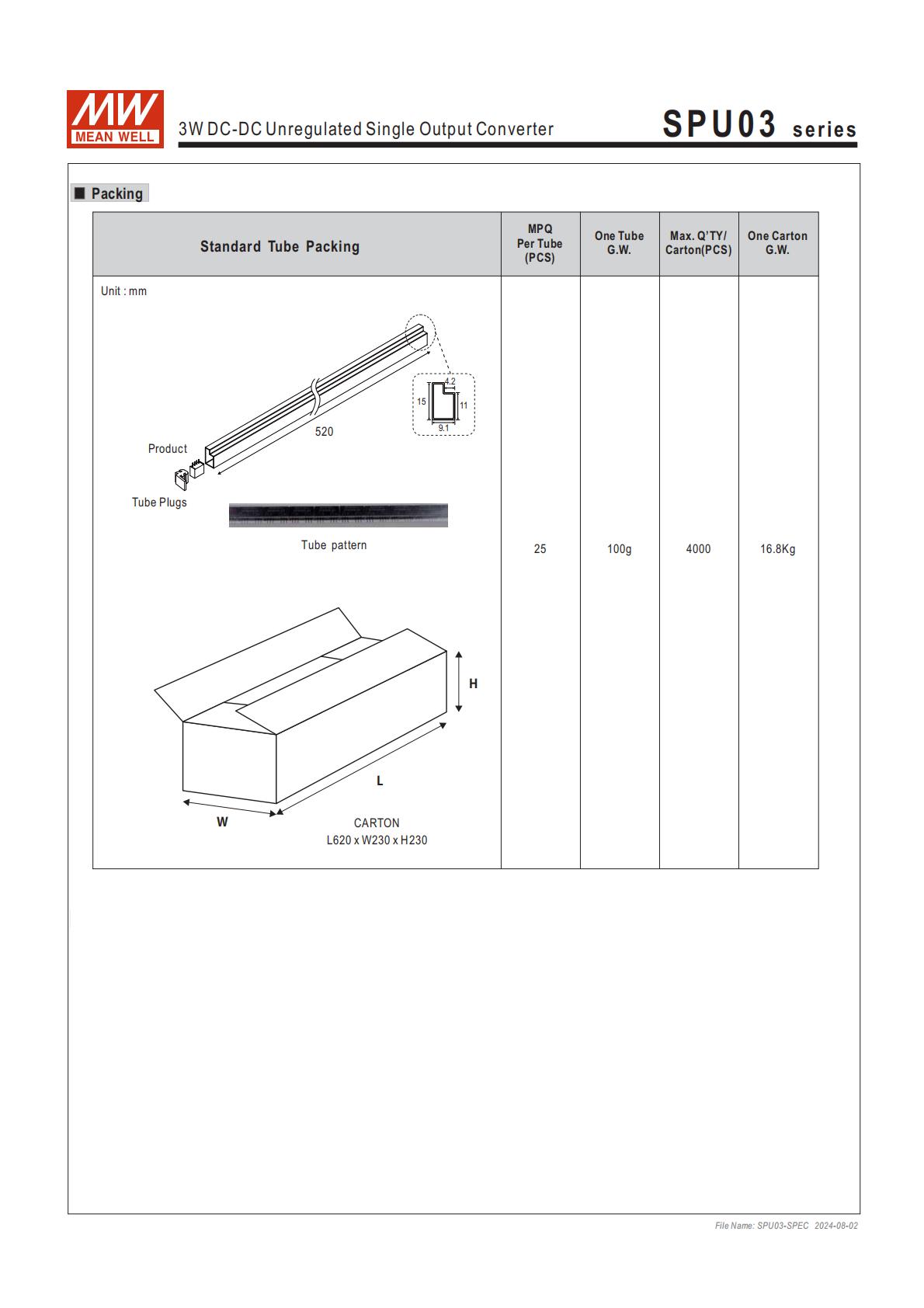

六、包裝規格

采用套管包裝（標準），配套管塞，具體規格：

  1. 單管：25 顆 / 管，每管重量100g；

  2. 整箱：4000 顆 / 160 管 / 箱，外箱尺寸L620 x W230 x H230mm，整箱毛重16.8Kg。

七、備注與參考資料

  1. 產品所有測試與參數定義均有明確測量方法，詳見文檔備注 1-4；


關鍵問題

  1. 問題：SPU03 系列轉換器的核心隔離性能與關鍵電氣精度參數是什么？答案：隔離性能上實現 3000VDC 輸入 / 輸出隔離，絕緣阻抗達 100M Ohms / 500VDC / 25℃ / 70% RH；關鍵電氣精度為電壓精度 ±2.0%，線性調整率 ±1.2%(1% 輸入變化)，負載調整率 ±8.0%，紋波與噪聲最大 50mVp-p。

  2. 問題：SPU03 系列的環境適應能力如何，包含工作 / 儲存溫濕度、耐振動等核心指標？答案：工作溫度 - 40~+90℃（參考減額曲線），工作濕度 20~90% RH 無冷凝；儲存溫度 - 40~+105℃、儲存濕度 10~95% RH；溫度系數 ±0.03%/℃(0~50℃)；耐振動為 10~500Hz/2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。

  3. 問題：SPU03 系列不同輸出電壓型號的最高效率分別是多少，包裝與品控保障有哪些？答案：5V 輸出型號最高效率 83%（SPU03M-05/SPU03N-05），12V 輸出型號最高效率 86%（SPU03M-12/SPU03N-12），15V 輸出型號最高效率 88%（SPU03N-15）；品控上做到 100% 滿載老化，提供 2 年保固；包裝為套管標準包裝，25 顆 / 管、4000 顆 / 160 管 / 箱，整箱毛重 16.8Kg。
