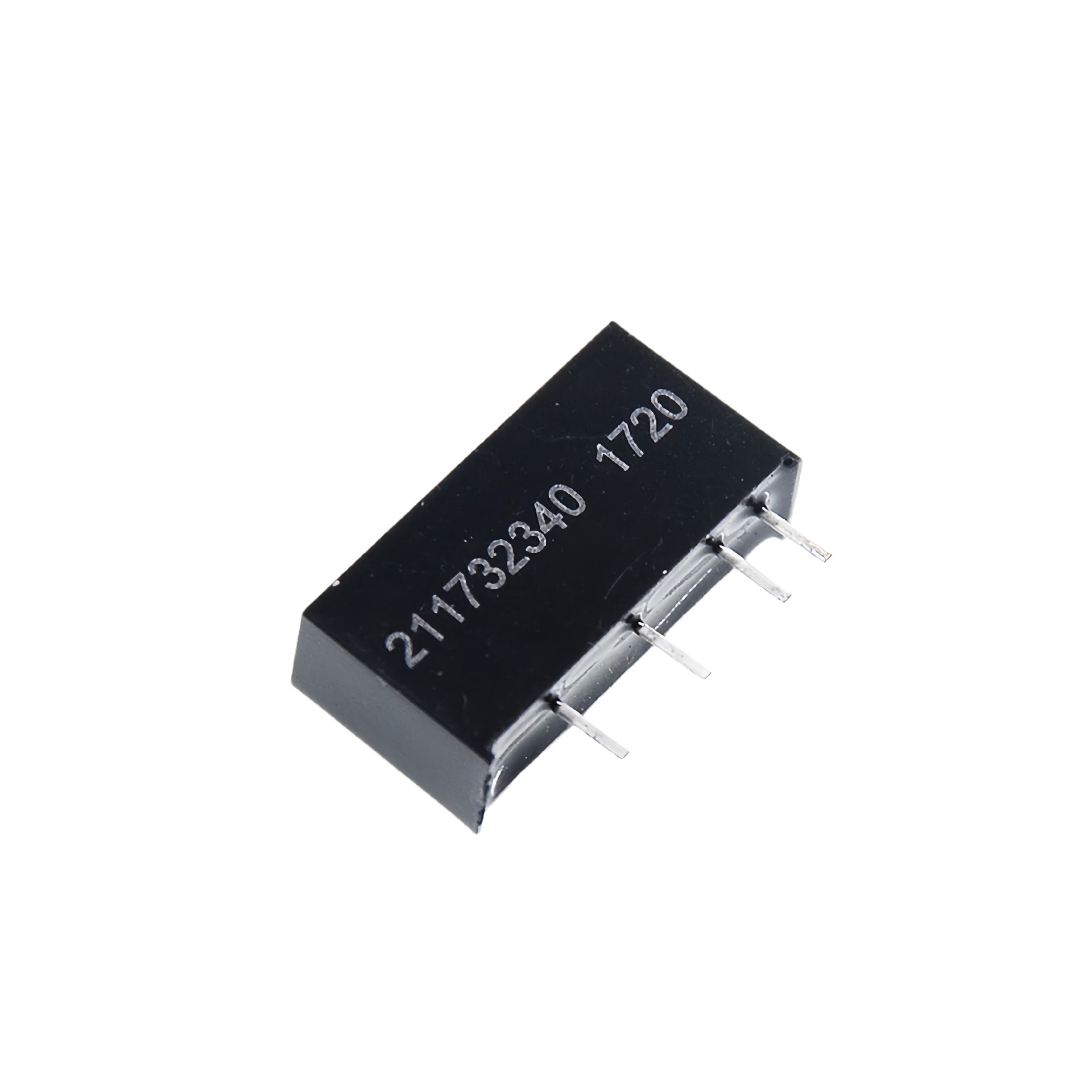

SPU01&DPU01 系列是明緯推出的1W SIP6 封裝DC-DC 非穩壓轉換器，分單組（SPU01）和雙組（DPU01）輸出類型，支持5V/12V/24V三種輸入電壓范圍，輸出涵蓋 5V/12V/15V 單路及 ±5V/±12V/±15V 雙路，具備1.5KVDC 輸入輸出隔離、短路保護特性，工作溫度達 **-40~+90℃，效率最高84%，符合BS EN/EN55032 輻射 A 級 **，無附加組件，適配電信 / 工業控制等多領域，提供3 年保固，MTBF 達1500Khrs（25℃）。
SPU01&DPU01 系列為明緯生產的1W SIP6 封裝DC-DC 非穩壓模塊型轉換器，分單組輸出（SPU01）和雙組輸出（DPU01）兩大類型，是適配工業、通信等領域的低成本隔離電源模塊，具備國際標準引腳，提供3 年保固，為全球交易品項。
二、核心產品特性
電氣保護：內置短路保護（短路最長持續 1 秒），推薦外接500mA 慢熔型保險絲；
隔離性能：1.5KVDC 輸入 / 輸出隔離，絕緣阻抗達100M Ohms/500VDC/25℃/70%RH，絕緣容抗典型值10pF；
效率表現：轉換效率最高84%（SPU01M-15 型號），全系列效率 75%~84%；
電磁兼容：符合BS EN/EN55032（CISPR32）輻射 A 級，無附加組件即可滿足，同時通過多項 EMC 抗擾度測試（ESD±8KV 空氣 /±4KV 接觸等）；
溫寬特性：工作溫度 **-40~+90℃（需參考負載減額曲線），機殼最高耐溫+100℃，儲存溫度-55~+125℃，溫度系數0.03%/°C（0~85℃）**；
物理耐受：耐振動10~500Hz、2G，X/Y/Z 軸各 60 分鐘；焊接溫度260℃max（1~3 秒，距殼體 1.5mm）。
三、型號編碼與核心規格
型號編碼規則：
系列名+額定功率+輸入電壓代碼+輸出電壓，其中輸入代碼 L=5V、M=12V、N=24V，輸出含單路 5/12/15V、雙路 ±5/±12/±15V；輸入輸出核心參數（典型值）：| 系列 | 輸入電壓代碼 | 輸入電壓范圍 | 輸出類型 | 輸出電壓 | 最大輸出電流 | 最高效率 | 最大電容負載 ||------|--------------|--------------|----------|----------|--------------|----------|--------------|| SPU01 | L | 4.5~5.5V | 單路 | 5V/12V/15V | 200mA/84mA/67mA | 79% | 220μF || SPU01 | M | 10.8~13.2V | 單路 | 5V/12V/15V | 200mA/84mA/67mA | 84% | 220μF || SPU01 | N | 21.6~26.4V | 單路 | 5V/12V/15V | 200mA/84mA/67mA | 81% | 220μF || DPU01 | L | 4.5~5.5V | 雙路 | ±5V/±12V/±15V | ±100mA/±42mA/±33mA | 78% | 100μF（每路） || DPU01 | M | 10.8~13.2V | 雙路 | ±5V/±12V/±15V | ±100mA/±42mA/±33mA | 83% | 100μF（每路） || DPU01 | N | 21.6~26.4V | 雙路 | ±5V/±12V/±15V | ±100mA/±42mA/±33mA | 80% | 100μF（每路） |
四、關鍵電氣參數
輸入特性：浪涌電壓（最長 100ms）5Vin=9Vdc、12Vin=18Vdc、24Vin=30Vdc，采用電容濾波，內部功耗500mW；
輸出特性：額定功率1W，電壓精度 **±3.0%，紋波與噪聲75mVp-p**，線性調整率1.2%/1% 輸入變化，負載調整率10%（20%~100% 額定負載）；
工作頻率：24Vin 型號 75KHz，其余型號100KHz；
安規認證：通過EAC TPTC020/2011認證。
五、物理與包裝參數
尺寸：5/12Vin 型號19.5×6.1×10.2mm（0.77×0.24×0.40inch）；24Vin 型號19.5×7.2×10.2mm（0.77×0.28×0.40inch），引腳誤差 ±0.05mm；
機殼：UL94V-0 級絕緣黑色塑料；
重量：5/12Vin 型號2.3g / 顆，24Vin 型號2.7g / 顆；
包裝：套管標準包裝，5/12Vin16 顆 / 管、2944 顆 / 箱；24Vin15 顆 / 管、2205 顆 / 箱，整箱毛重分別為 11.26Kg、10.67Kg；
引腳定義：SIP6 引腳，1 腳 + Vin、2 腳 - Vin、4 腳 - Vout、5 腳（SPU01 無引腳 / DPU01 公共端）、6 腳 + Vout。
六、產品應用
適配電信 / 數據通信系統、無線網絡、工業控制設施，以及儀器、分析儀、探測器、數據開關等設備，適用于分布式電源架構等系統。
七、其他關鍵指標
工作濕度：20~90%RH，無冷凝；儲存濕度10~95%RH；
平均無故障時間（MTBF）：1500Khrs（MIL-HDBK-217F 標準，25℃）；
測試說明：所有規格默認在額定輸入、額定負載、25℃/70% RH下測量，紋波噪聲需在 20MHz 帶寬、特定接線方式下測試。
關鍵問題
問題：SPU01&DPU01 系列的輸入輸出隔離能力、核心保護功能分別是什么？對應的關鍵參數是多少？答案：隔離能力為1.5KVDC 輸入 / 輸出隔離，絕緣阻抗達 100M Ohms/500VDC/25℃/70% RH；核心保護為短路保護，短路狀態最長可持續 1 秒，同時推薦外接 500mA 慢熔型保險絲提升防護。
問題：該系列轉換器中效率最高的型號是哪一個？其輸入輸出、效率數值及最大電容負載分別是什么？答案：效率最高的型號為SPU01M-15，輸入電壓范圍 10.8~13.2Vdc，輸出電壓 15Vdc、最大輸出電流 67mA，轉換效率84%，最大電容負載 220μF。
問題：SPU01 和 DPU01 在引腳定義、輸出類型及電容負載上的核心區別是什么？答案：①輸出類型：SPU01 為單組輸出，DPU01 為雙組輸出（± 電壓）；②引腳定義：5 腳為 SPU01 無引腳，為 DPU01 公共端，其余引腳（1/2/4/6）定義一致；③電容負載：SPU01 全系列最大 220μF，DPU01 為 100μF（每路輸出）。
