明緯 LDB-L 系列是DC-DC 恒流升降壓型 LED 驅動器，具備300/350/500/600mA 多檔恒流輸出、9~36VDC 寬輸入電壓特性，輸出 LED 串聯電壓覆蓋 2~40VDC 且最高效率達 91%，內置 PWM 調光（100~1KHz）和遙控開 / 關功能，擁有短路、過溫度雙重保護，全灌膠工藝達IP67 防護等級，工作溫度為 - 40~+70°C，尺寸僅 31.820.312.2mm，提供 3 年保固，專為 LED 照明驅動設計，還通過 BS EN/EN55015、FCC part15 等電磁兼容認證及 EAC 安規認證，MTBF 達 350Khrs（25°C）。
一、產品核心定位與基礎特性
明緯 LDB-L 系列為DC-DC 恒流升降壓型 LED 驅動器，專為 LED 照明驅動應用設計，具備小型化、高可靠性特點，采用自然風冷和全灌膠工藝，灌膠材質為環氧樹脂（UL94-V0），防護等級達IP67，提供3 年保固，MTBF（25°C）達350Khrs（MIL-HDBK-217F 標準）。核心性能亮點：
恒流輸出檔位：300mA、350mA、500mA、600mA；
寬輸入電壓：9~36VDC（不同型號有小幅限制）；
輸出 LED 串聯電壓：2~40VDC（不同型號有上限調整），最高效率達 91%；
電磁兼容與安規：符合 BS EN/EN55015、FCC part15 class B，通過 EAC TPTC020/2011 安規認證，抗擾度符合 BS EN/EN61000-4 系列 A 級輕工業標準。
二、關鍵電氣規格（分型號核心參數）
| 型號 | 輸出恒流 | 輸出電壓范圍 | 輸入電壓范圍 | 紋波與噪聲（最大） | 電流精度 |
|---|---|---|---|---|---|
| LDB-300L | 300mA | 2~40VDC | 9~36VDC | 150mVp-p | ±5% |
| LDB-350L | 350mA | 2~40VDC | 9~36VDC | 150mVp-p | ±5% |
| LDB-500L | 500mA | 2~32VDC | 9~28VDC | 150mVp-p | ±5% |
| LDB-600L | 600mA | 2~30VDC | 9~30VDC | 200mVp-p | ±5% |
| 通用電氣參數： |
開關頻率：1000KHz；
空載輸出電壓：75VDC，空載電流（Vin=24VDC）：2mA；
效率：24VDC 輸入時最高 91%（LDB-350L），12VDC 輸入時最高 89%（LDB-350L）；
溫度系數：±0.03%/°C。

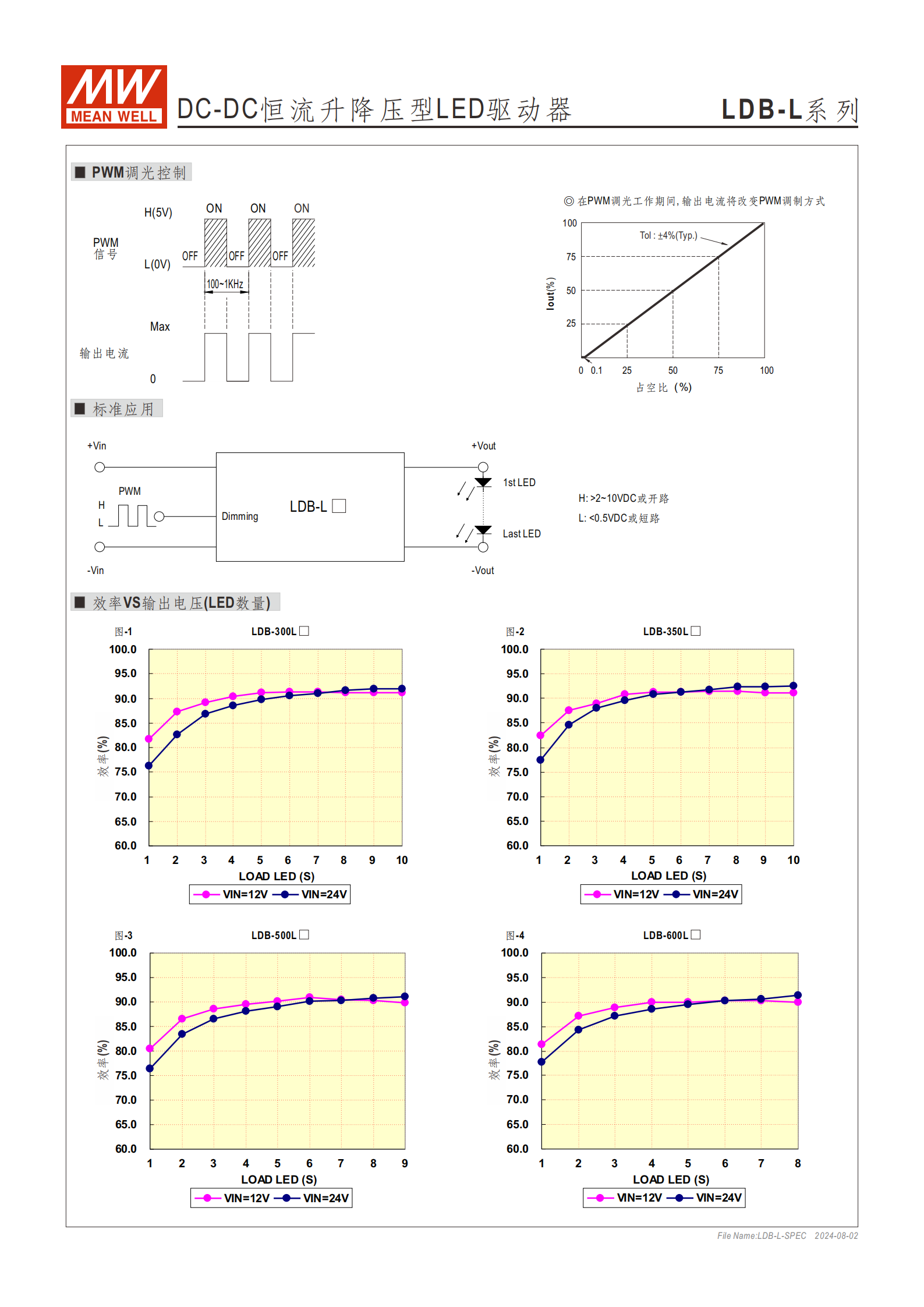

三、PWM 調光與遙控開 / 關功能
控制引腳：21 腳（PWM DIM），未使用時需保持開路；
開關邏輯：電源開 —DIM 與 - Vin 間電壓 > 2~10VDC 或開路；電源關 —DIM 與 - Vin 間電壓 < 0.5VDC 或短路；
PWM 參數：頻率范圍100~1KHz，最大 PWM 信號電流1mA；
調光特性：輸出電流隨 PWM 占空比線性變化，公差 **±4%(Typ.)**，調光時輸出電流采用 PWM 調制方式改變。
四、保護功能
短路保護：在額定輸出電流范圍內調節，保護模式為連續保護，異常條件移除后自動恢復；
過溫度保護：IC 內部結點溫度超過145°C時啟動，直接關斷輸出，溫度下降后自動恢復；
OVP 過壓保護：當輸入電壓 + 輸出電壓總和大于 75V時觸發（備注 4）。
五、環境與物理特性
工作環境：工作溫度 **-40~+70°C**（需參考負載減額曲線），工作濕度 20%~90% RH（無冷凝）；儲存溫度 - 55~+125°C，儲存濕度 10~95% RH；
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
外殼最高工作溫度：115°C；
尺寸：統一為31.820.312.2mm（1.250.80.48 英寸）LWH；
重量：LDB-L（Pin 腳型）15.6g，LDB-LW（線型）18g。

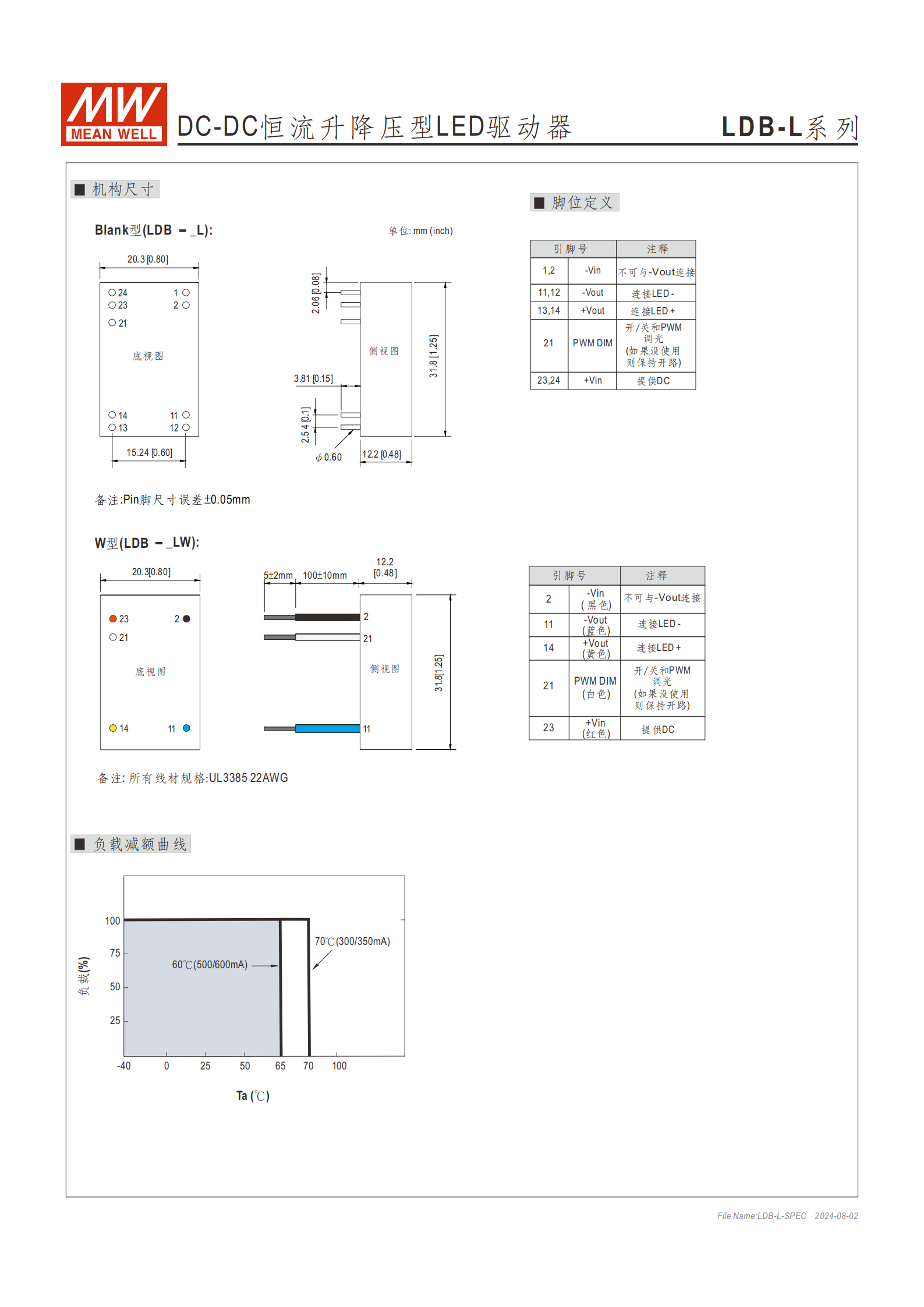

六、機構腳位與線材
產品類型：分Pin 腳型（Blank）和線型（LW），線型線材規格為UL3385 22AWG，引腳尺寸誤差 ±0.05mm；
核心腳位定義（通用）：
1/2 腳：-Vin（不可與 - Vout 連接）；11/12 腳：-Vout（接 LED-）；
13/14 腳：+Vout（接 LED+）；21 腳：PWM DIM；23/24 腳：+Vin（供 DC）；
線型（LW）引腳配色：2 腳（黑）-Vin、11 腳（藍）-Vout、14 腳（黃）+Vout、21 腳（白）PWM DIM、23 腳（紅）+Vin。
七、負載與安全操作規范
負載減額曲線：300/350mA 型號在 70℃時需降額，500/600mA 型號在 60℃時需降額，溫度越高負載能力越低；

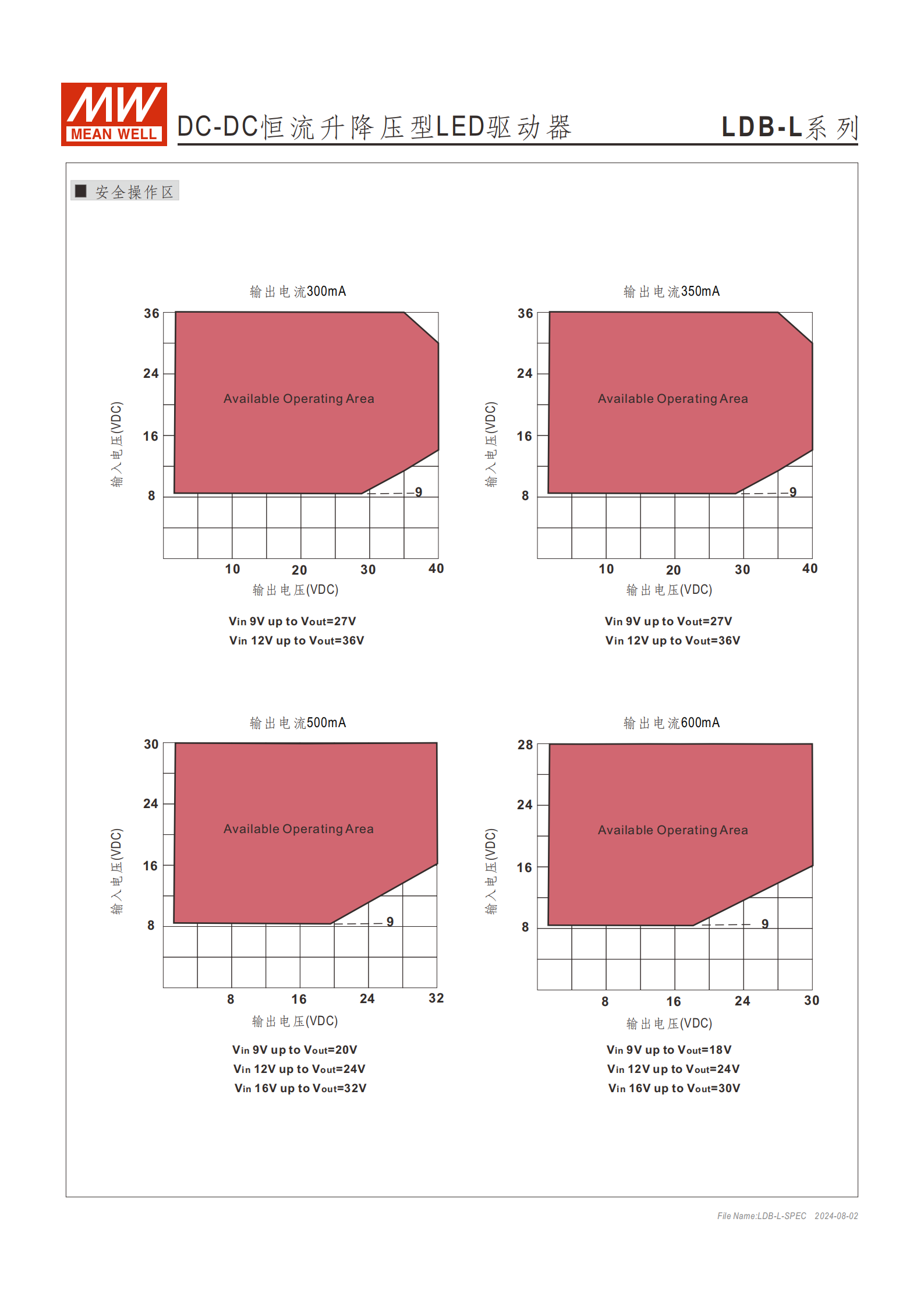

安全操作區：不同輸出電流對應輸入 / 輸出電壓匹配上限，例：300/350mA 型號 Vin=9V 時 Vout≤27V、Vin=12V 時 Vout≤36V；600mA 型號 Vin=9V 時 Vout≤18V、Vin=12V 時 Vout≤24V；
禁止操作：LDB-L 的輸出不可與輸入或其他電源的輸出連接（備注 3）；
紋波測量規范：使用 12" 雙線，末端并聯 0.1uf 電容，在 2MHz 帶寬下測量（備注 2）。

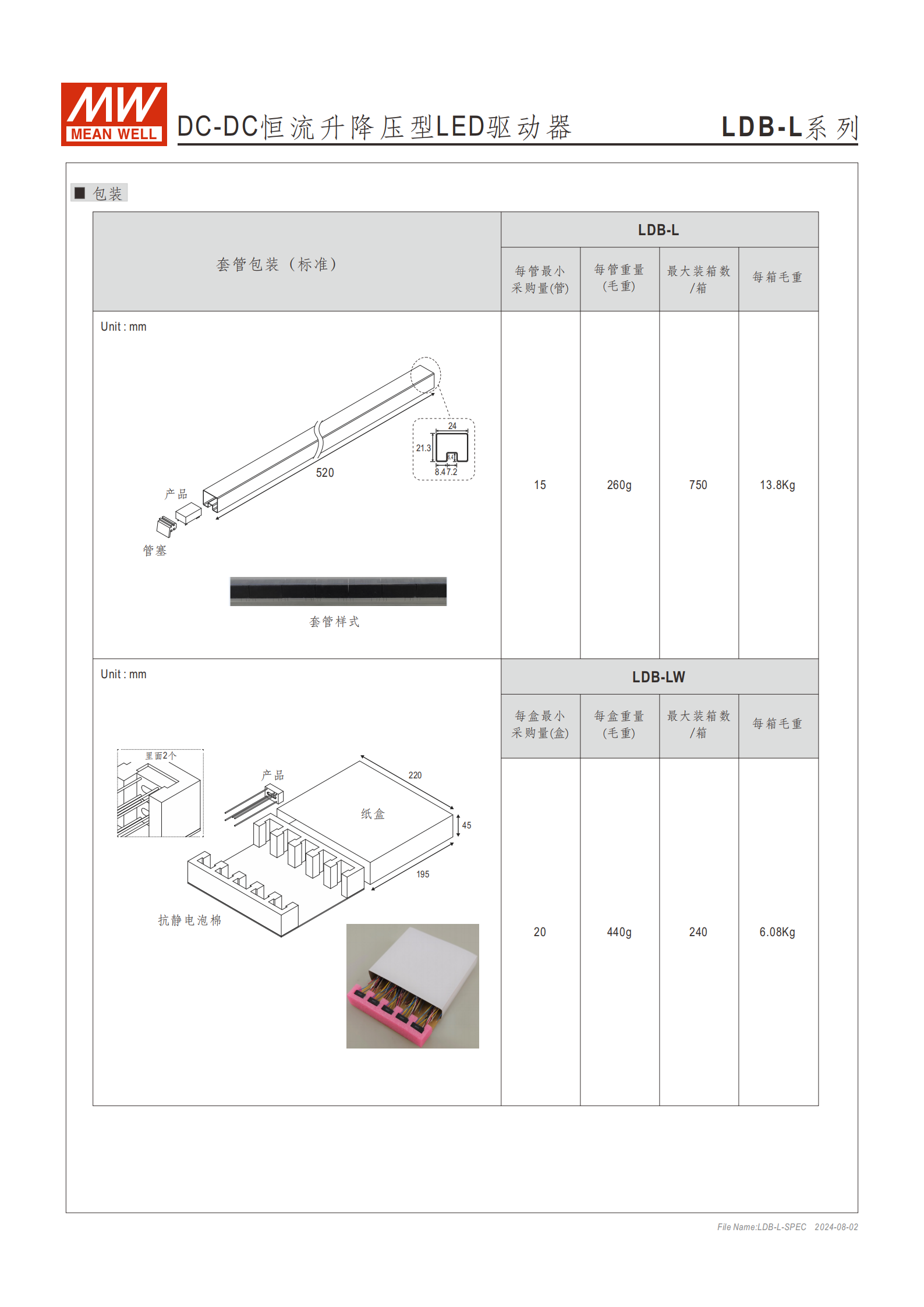

八、包裝與采購要求
產品分兩種包裝形式，需整管 / 整盒訂購，具體參數：
| 型號類型 | 包裝規格 | 最小采購量 | 單包裝毛重 | 最大裝箱數 / 箱 | 每箱毛重 |
|---|---|---|---|---|---|
| LDB-L（Pin 腳型） | 套管包裝 | 1 管 | 260g | 750 管 | 13.8Kg |
| LDB-LW（線型） | 紙盒包裝 | 1 盒 | 440g | 240 盒 | 6.08Kg |

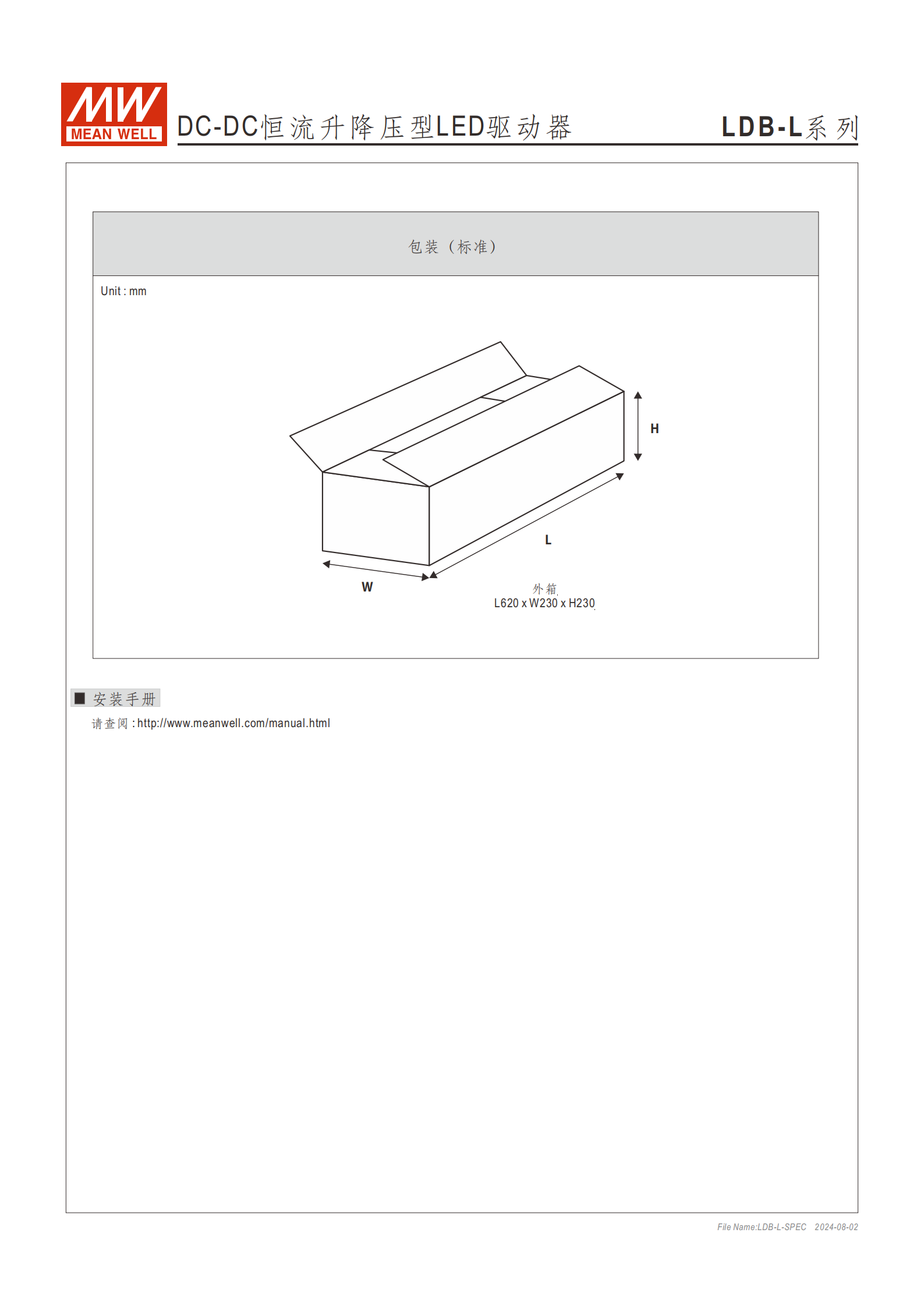

| 套管 / 紙盒內包含產品及輔助配件（管塞 / 抗靜電泡棉），外箱尺寸 L620 x W230 x H230（mm）。 |
九、測試基準
所有規格參數（未特別說明）均在正常輸入 24VDC、額定負載、25℃70% RH 環境濕度下量測（備注 1）。
關鍵問題
問題 1（產品選型）：不同輸出電流的 LDB-L 系列型號，在輸入 / 輸出電壓匹配上有哪些核心限制？
答案：300/350mA 型號（LDB-300L/350L）輸入 9~36VDC、輸出 2~40VDC，Vin=9V 時 Vout≤27V、Vin=12V 時 Vout≤36V；500mA 型號（LDB-500L）輸入 9~28VDC、輸出 2~32VDC，Vin=9V 時 Vout≤20V、Vin=12V 時 Vout≤24V、Vin=16V 時 Vout≤32V；600mA 型號（LDB-600L）輸入 9~30VDC、輸出 2~30VDC，Vin=9V 時 Vout≤18V、Vin=12V 時 Vout≤24V、Vin=16V 時 Vout≤30V，且所有型號輸入 + 輸出電壓總和不可超過 75V，否則觸發 OVP 保護。
問題 2（功能使用）：LDB-L 系列的 PWM 調光和遙控開 / 關如何正確接線與操作，有哪些注意事項？
答案：通過 21 腳（PWM DIM）實現調光和開 / 關，未使用時該引腳必須保持開路；電源開的條件為 DIM 與 - Vin 間電壓 > 2~10VDC 或開路，電源關為 DIM 與 - Vin 間電壓 < 0.5VDC 或短路；PWM 調光需輸入 100~1KHz 的 PWM 信號，最大信號電流 1mA，輸出電流隨占空比線性變化（公差 ±4%），調光時輸出電流會切換為 PWM 調制方式；線型產品的 21 腳為白色線材，Pin 腳型直接接對應引腳，且 - Vin 不可與 - Vout 連接，避免接線錯誤。
問題 3（實際應用）：LDB-L 系列在不同工作溫度下使用時，負載和輸出電流有哪些降額要求，環境適配性如何？
答案：環境溫度對負載能力有直接影響，300/350mA 型號在 70℃時需進行負載降額，500/600mA 型號在 60℃時即需負載降額，溫度越高允許的負載比例越低；產品整體工作溫度范圍為 - 40~+70°C，外殼最高工作溫度 115°C，可適應高低溫惡劣環境，同時耐 10~500Hz、2G 的振動，工作濕度 20%~90% RH（無冷凝），儲存溫濕度范圍更廣，適配工業、戶外等多種 LED 照明應用場景；另外，所有型號在額定輸出電流范圍內短路可自動恢復，過溫（145°C）關斷后溫度下降也可自動恢復，提升了環境使用的可靠性
