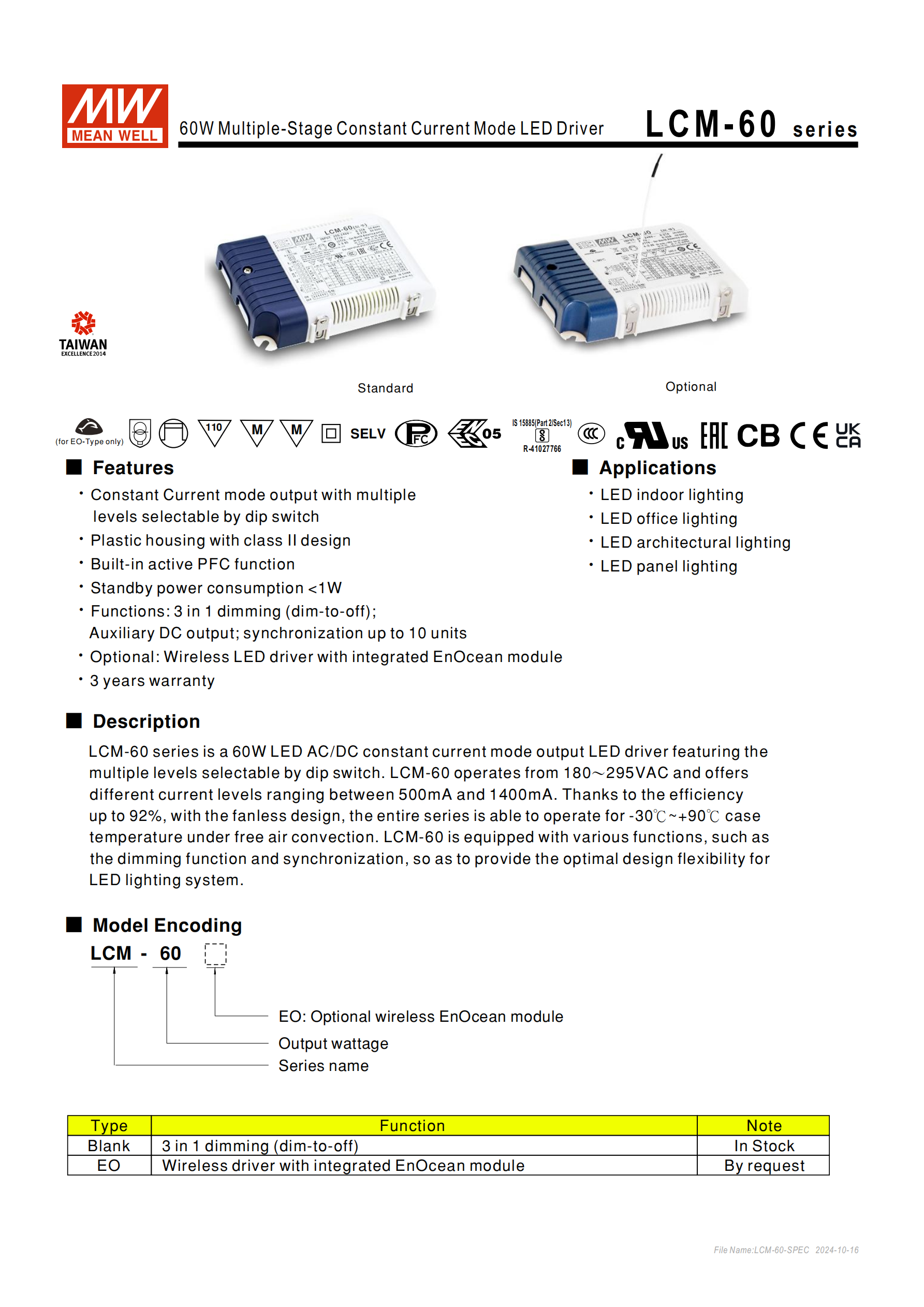

明緯LCM-60 系列是 60W 交流變直流恒流型 LED 驅動器，輸入電壓覆蓋180~295VAC，輸出電流可通過 DIP 開關在500mA~1400mA間多檔位選擇，標配三合一調光、10 臺同步、溫度補償及12V 輔助直流輸出功能，可選易能森 EnOcean 無線通訊模塊（EO 型），具備主動式 PFC、待機功耗 **<1W**、轉換效率最高92% 等特性，采用塑膠外殼 Class II 設計，無風扇自然風冷，工作溫度 **-30℃~+90℃**，通過多項國際安規認證，提供 3 年保固，主要應用于 LED 室內、辦公、建筑及板燈照明場景。
（一）產品基礎信息
產品定位：明緯 MEAN WELL 推出的60W 多級輸出恒流型 LED 驅動器，為 LED 照明系統提供高設計彈性的供電解決方案，分標準型和EO 可選型（帶易能森 EnOcean 通訊模塊）。
核心優勢：內置主動式 PFC 功能，待機功耗 **<1W**，轉換效率最高92%，無風扇自然風冷設計，塑膠外殼 Class II 設計，提供3 年保固。
全球認證：通過 UL8750、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14、BIS IS15885 等多項國際 / 國內安規認證，電磁兼容符合 BS EN/EN55015、GB/T 17743 等標準。

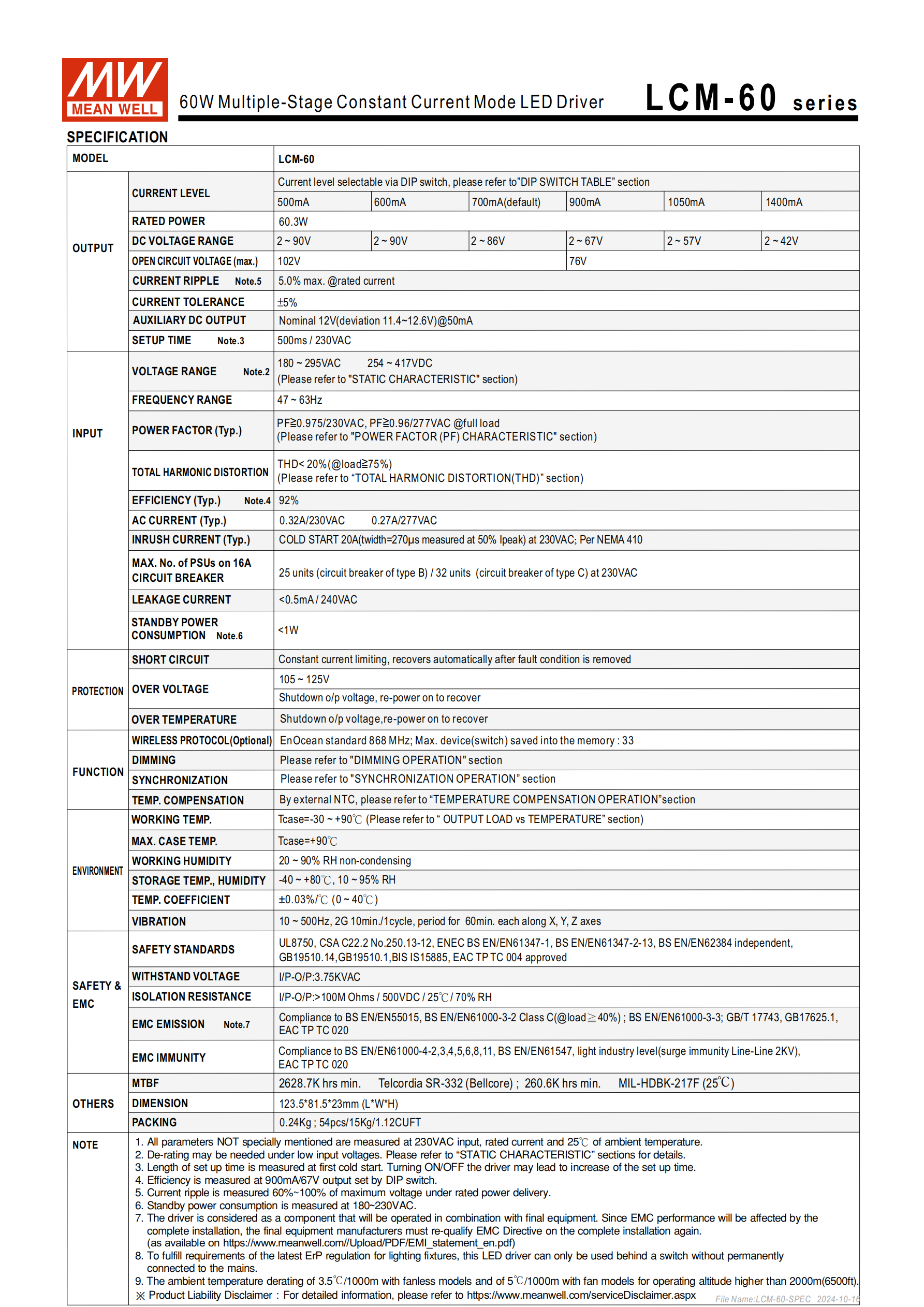

（二）核心電氣規格
1. 輸入?yún)?shù)
| 項目 | 規格值 |
|---|---|
| 電壓范圍 | 180~295VAC；254~417VDC（低電壓需減額輸出） |
| 頻率范圍 | 47~63Hz |
| 功率因數（Typ.） | PF≥0.975/230VAC；PF≥0.96/277VAC@滿載 |
| 總諧波失真 | THD<20%@負載≥75% |
| 交流電流（Typ.） | 0.32A/230VAC；0.27A/277VAC |
| 浪涌電流（Typ.） | 20A@230VAC（冷啟動，50% Ipeak，twidth=270μs） |
| 漏電流 | <0.5mA/240VAC |
2. 輸出參數
核心：輸出電流通過 6 位 DIP 開關多檔位選擇，額定輸出功率60.3W，輔助直流輸出為12V(11.4~12.6V)@50mA±5%。
| 輸出電流 | 500mA | 600mA | 700mA（出廠） | 900mA | 1050mA | 1400mA |
|---|---|---|---|---|---|---|
| 直流電壓范圍 | 2~90V | 2~90V | 2~90V | 2~67V | 2~57V | 2~42V |
| 開路電壓（最大） | 102V | 102V | 102V | 76V | 76V | 76V |
| 紋波電流 | 最大 5.0%@額定電流（全檔位） | |||||
| 電流精度 | ±5%（全檔位） |
3. 關鍵性能
啟動時間：500ms/230VAC（冷機啟動，頻繁開關機會延長）；
待機功耗：<1W（180~230VAC 下測得）；
MTBF：最小2628.7K hrs（Telcordia SR-332）；最小260.6K hrs（MIL-HDBK-217F，25℃）。
（三）核心功能與操作

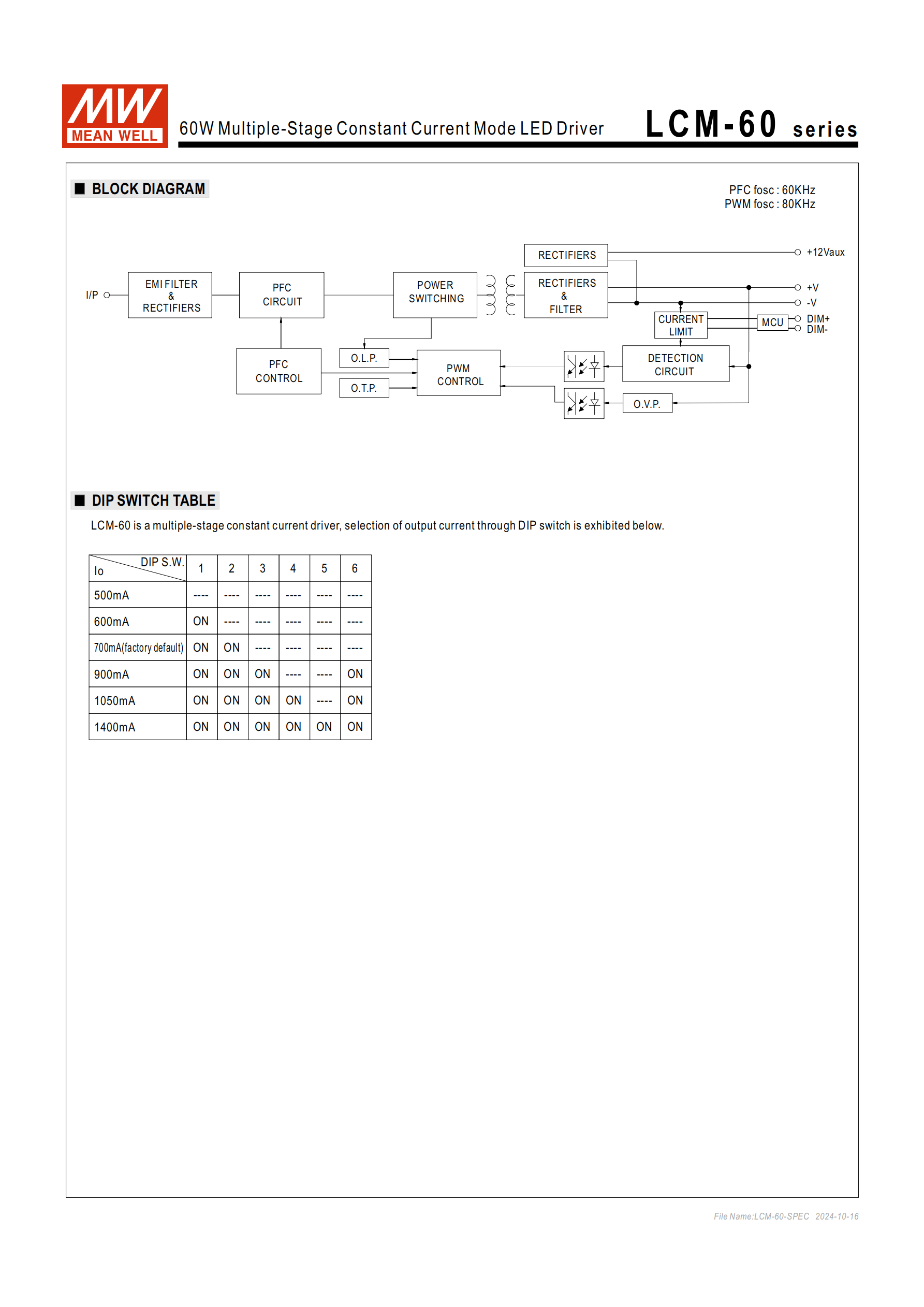

1. DIP 開關電流選擇
6 位 DIP 開關實現多檔位電流調節，出廠默認700mA，各檔位開關狀態要求：
500mA：全關；600mA：僅 1 開；700mA：1、2 開；
900mA：1、2、3、6 開；1050mA：1、2、3、4、6 開；
1400mA：全 6 位全開。

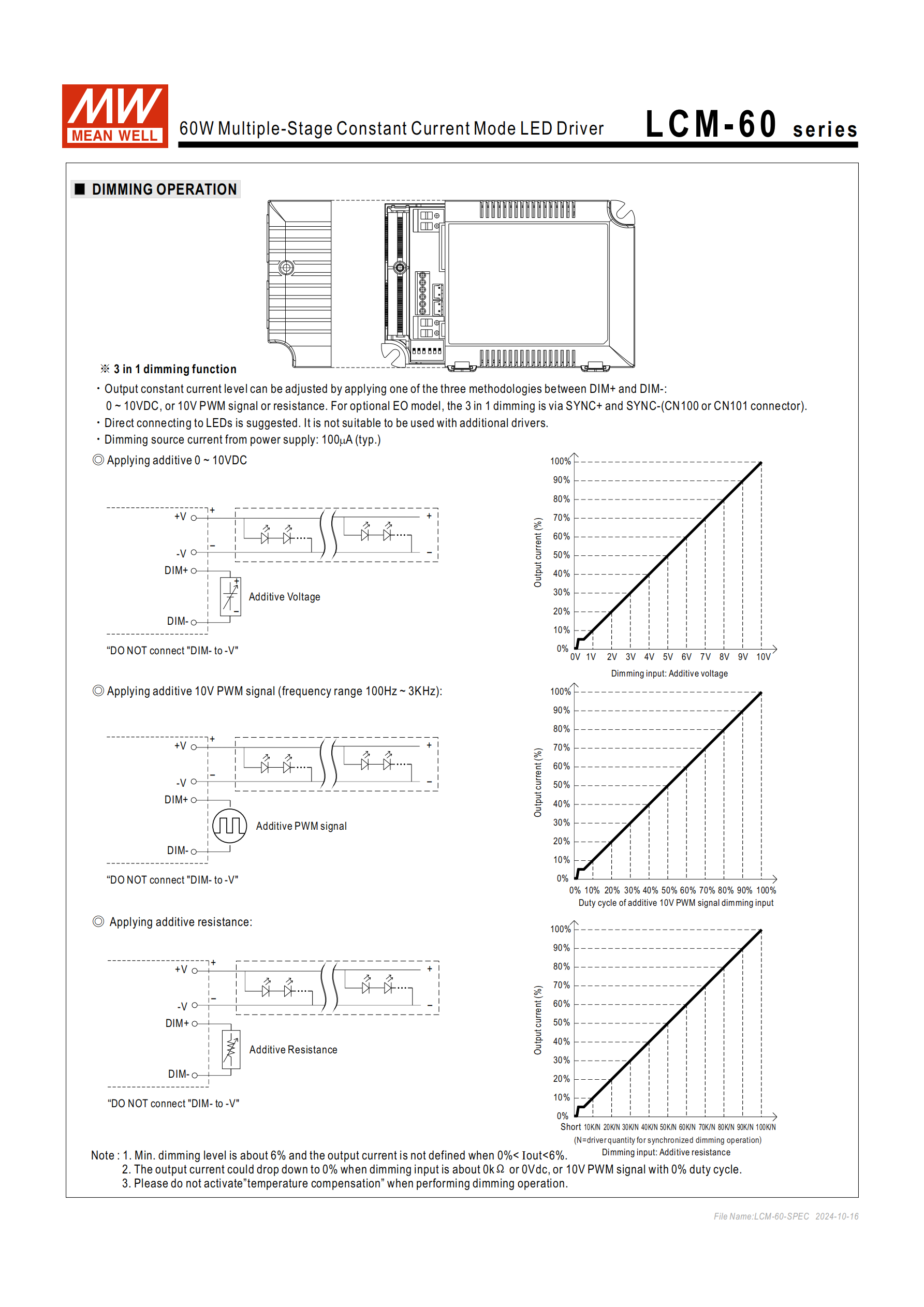

2. 三合一調光功能（標準品）
可通過0~10VDC 電壓、10V PWM 信號（100Hz~3KHz）、外接電阻三種方式調節輸出電流，調光端口輸出電流典型值100μA，最小調光比例約 6%（0%<Iout<6% 精度無定義），0V/0Ω/PWM 占空比 0% 時輸出電流可降至 0%。
EO 型調光：通過 SYNC + 和 SYNC - 連接器實現，而非 DIM+/-。
3. 同步功能
最大支持10 臺同步（1 個主機 + 9 個輔助），調光操作范圍10%~100%；
同步線纜要求：長度 **<5m**，22-24AWG 扁平電纜（橫截面積 0.2~0.3mm2）；
前置條件：同步前所有機臺需設為 100% 調光（出廠默認）；EO 型為主機時，輔助可接普通有線驅動器。
4. 溫度補償功能
通過外接 NTC 溫度感應器（安裝于燈具機殼 / 環境）調節輸出電流，保障 LED 壽命，調光 / 同步功能與溫度補償互斥（啟用后者則前兩者無效）：
| NTC 阻值 | 溫度補償規則 |
|---|---|
| 220K | <60℃輸出 100% 額定電流，>60℃電流遞減 |
| 330K | <70℃輸出 100% 額定電流，>70℃電流遞減 |
| 470K | <80℃輸出 100% 額定電流，>80℃電流遞減 |
未接 NTC 時驅動器可正常工作，輸出設定檔位電流；明緯不提供 NTC 電阻，推薦 THINKING TTCO3 系列。
5. 易能森無線功能（EO 可選型）
無線協議：易能森標準，868MHz頻段（全球主流，美加 315/902MHz、日本 928MHz）；
支持設備：無線開關（F6-02-02）、紅外 / 光照度傳感器、中控器等多款易能森設備；
配對方式：①LRN 按鈕（短按 2 秒進入配對，30 秒無指令退出，長按 10 秒恢復出廠）；②NAVIGAN 軟件 + NWC300 USB 硬件（可配置更多調光參數）；
無線開關訂購：明緯訂購碼 WPD-06SWT，也可選擇第三方面板型號（如 078442、5WG4222-3AB10 等）。
（四）保護特性
驅動器具備完善的自恢復保護功能，異常條件移除 / 重啟后可恢復工作：
短路保護：恒流限制，負載異常移除后自動恢復；
過壓保護：輸出電壓達105~125V時關斷輸出，重啟恢復；
過溫保護：機殼超溫時關斷輸出，重啟恢復。
（五）環境與物理參數
環境參數
工作溫度：-30℃~+90℃（機殼溫度，海拔超 2000 米時每 1000 米降 3.5℃）；
工作濕度：20~90% RH，無冷凝；
儲存溫濕度：-40~+80℃，10~95% RH；
溫度系數：±0.03%/℃（0~40℃）；
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
物理參數
尺寸：123.581.523mm（LWH），公差 ±1mm；
重量：0.24Kg / 臺；
包裝：54pcs/15Kg/1.12CUFT；
端子分布：含 AC 輸入（TB1）、功能引腳（TB3：NTC / 調光 / FAN）、直流輸出（TB5：+V/-V）、同步連接器（CN100/101，JST B2B-XH）。
（六）應用場景
主要適用于LED 室內照明、LED 辦公照明、LED 建筑照明、LED 板燈照明四大場景。
（七）重要備注
所有規格默認在 230VAC、額定負載、25℃環境下測得；
EMC 受終端裝置影響，制造商需對整套裝置重新確認 EMC；
需在市電與 LED 電源間加開關，滿足燈具最新 ErP 法規要求；
驅動器建議直接連接 LED，不適合外加其他驅動器。
四、關鍵問題
問題 1（功能設置類）：LCM-60 系列如何調節輸出電流，各檔位的 DIP 開關設置規則是什么？
答案：通過 6 位 DIP 開關實現輸出電流多檔位調節，額定檔位涵蓋 500mA~1400mA，出廠默認 700mA，具體規則為：500mA 全關；600mA 僅 1 開；700mA1、2 開；900mA1、2、3、6 開；1050mA1、2、3、4、6 開；1400mA6 位全開。
問題 2（功能互斥類）：LCM-60 系列的溫度補償功能與調光、同步功能是否可以同時使用，核心原因是什么？
答案：不能同時使用，核心原因是驅動器的功能邏輯中，當激活溫度補償功能時，調光功能和同步功能會被置為無效；反之，進行調光或同步操作時，也需關閉溫度補償功能，二者為互斥關系。
問題 3（選型與應用類）：LCM-60 標準型與 EO 可選型的核心區別是什么，EO 型的無線配對方式有哪兩種？
答案：核心區別：標準型僅支持有線的三合一調光、10 臺同步等基礎功能；EO 可選型額外搭載易能森 EnOcean 無線通訊模塊（868MHz 主流頻段），支持無線調光、無線配對控制，且可搭配易能森無線開關、傳感器等設備。EO 型無線配對方式：①硬件配對：通過驅動器上的 LRN 按鈕，短按 2 秒進入配對模式，30 秒無指令自動退出；②軟件配對：通過 NAVIGAN 無線軟件（需搭配 NWC300 USB 硬件），可實現更多調光參數的快速配置
