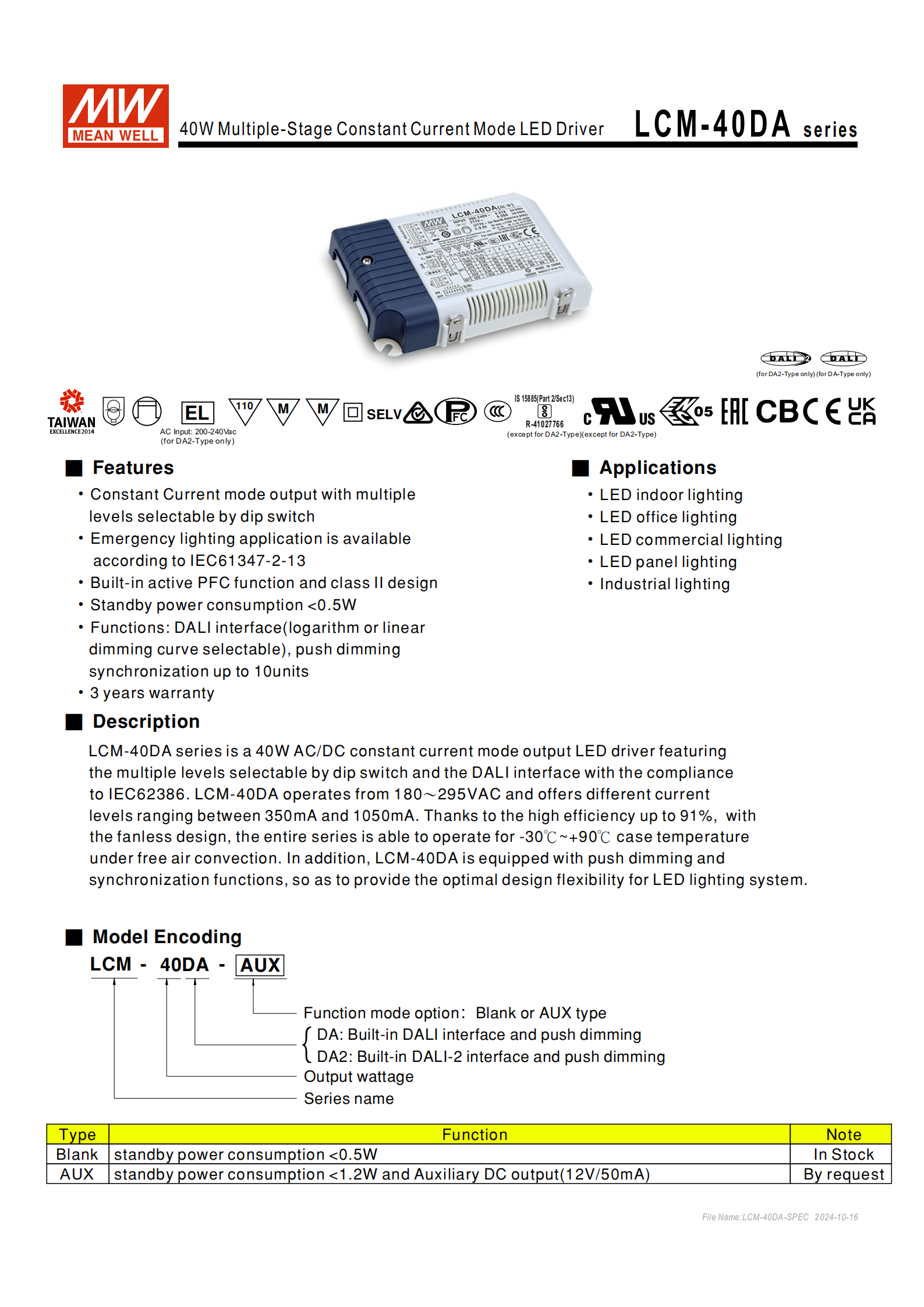

明緯LCM-40DA 系列是 40W 多級輸出恒流型 LED 驅動器，分 DA/DA2 型、Blank/AUX 功能款，輸入電壓180~295VAC，輸出電流可通過 DIP 開關在350mA~1050mA間調節，內置主動式 PFC、DALI/DALI-2 界面，支持按壓調光、10 臺同步調光、溫度補償功能，待機功耗低至 < 0.5W（Blank 型），轉換效率達91%，機殼工作溫度 **-30℃~+90℃**，無風扇自然風冷設計，符合多項國際安規與 EMC 標準，適用于各類 LED 照明場景，提供 3 年保固。
一、產品基礎信息
產品名稱：明緯 LCM-40DA 系列 40W 多級輸出恒流型 LED 驅動器
核心定位：交流變直流 LED 專用驅動，無風扇自然風冷設計，適配各類 LED 照明場景
核心優勢：內置主動式 PFC 功能（Class II），轉換效率達91%，待機功耗低，支持多檔電流調節、多種調光 / 同步功能，環境適應性強
保固服務：3 年保固
全球認證：符合 IEC、UL、CSA、GB、BIS 等多項國際安規與 EMC 標準，適用于緊急照明（IEC61347-2-13，DA2 型專屬）
二、型號分類與功能差異
LCM-40DA 系列按DALI 界面類型和功能模式分為兩類，核心差異如下表：
| 分類維度 | 型號 / 款式 | 核心功能 | 關鍵參數 | 備注 |
|---|---|---|---|---|
| 界面類型 | DA | 內建 DALI 界面 + 按鍵調光 | 輸入 180~295VAC，符合 IS 15885 | 標準界面款 |
| DA2 | 內建 DALI-2 界面 + 按鍵調光 | 輸入 200~240VAC，不適配 IS 15885/UL8750 | 緊急照明適配款 | |
| 功能模式 | Blank | DALI + 按壓調光 | 待機功耗 **<0.5W** | 標準品 |
| AUX | DALI + 按壓調光 + 輔助輸出 | 待機功耗 **<1.2W**，12V/50mA 直流輔助輸出（11.4~12.6V） | 可選購，支持驅動風扇 |
三、核心電氣規格
所有參數默認在230VAC、額定負載、25℃ 環境下測試，關鍵規格如下：
輸入?yún)?shù)
電壓范圍：180~295VAC / 254~392VDC（DA2 型為 200~240VAC）
頻率：60Hz，低輸入電壓需減額輸出
功率因數：滿載時PF≥0.975/230VAC、PF≥0.95/277VAC，THD<20%（75% 負載）
浪涌電流：20A（冷啟動，50% Ipeak，230VAC），漏電流 **<0.5mA/240VAC**
輸出參數輸出電流通過 6 檔 DIP 開關調節，700mA 為出廠默認，各檔位電壓 / 功率匹配如下：
輸出電流 350mA 500mA 600mA 700mA（默認） 900mA 1050mA 直流電壓范圍 2~100V 2~80V - 2~57V 2~40V - 開路電壓（最大） 65V - - - - - 額定功率 42W - - - - - 電流精度：±5% 額定值，紋波電流最大5.0%（額定電流下）
啟動與待機
啟動時間：500ms/230VAC（DA2 型需專用 DALI 控制器測試，否則超 0.5s）
待機功耗：Blank 型 < 0.5W，AUX 型 < 1.2W（180-230VAC 下測試）
四、保護功能
全系列內置三重自恢復保護，異常條件移除后自動恢復工作：
短路保護：恒流限制輸出，無損壞風險
過壓保護：輸出電壓達110~130V時關斷輸出，故障排除后重啟恢復
過溫保護：機殼溫度超閾值時關斷輸出，降溫后重啟恢復
五、核心操作功能

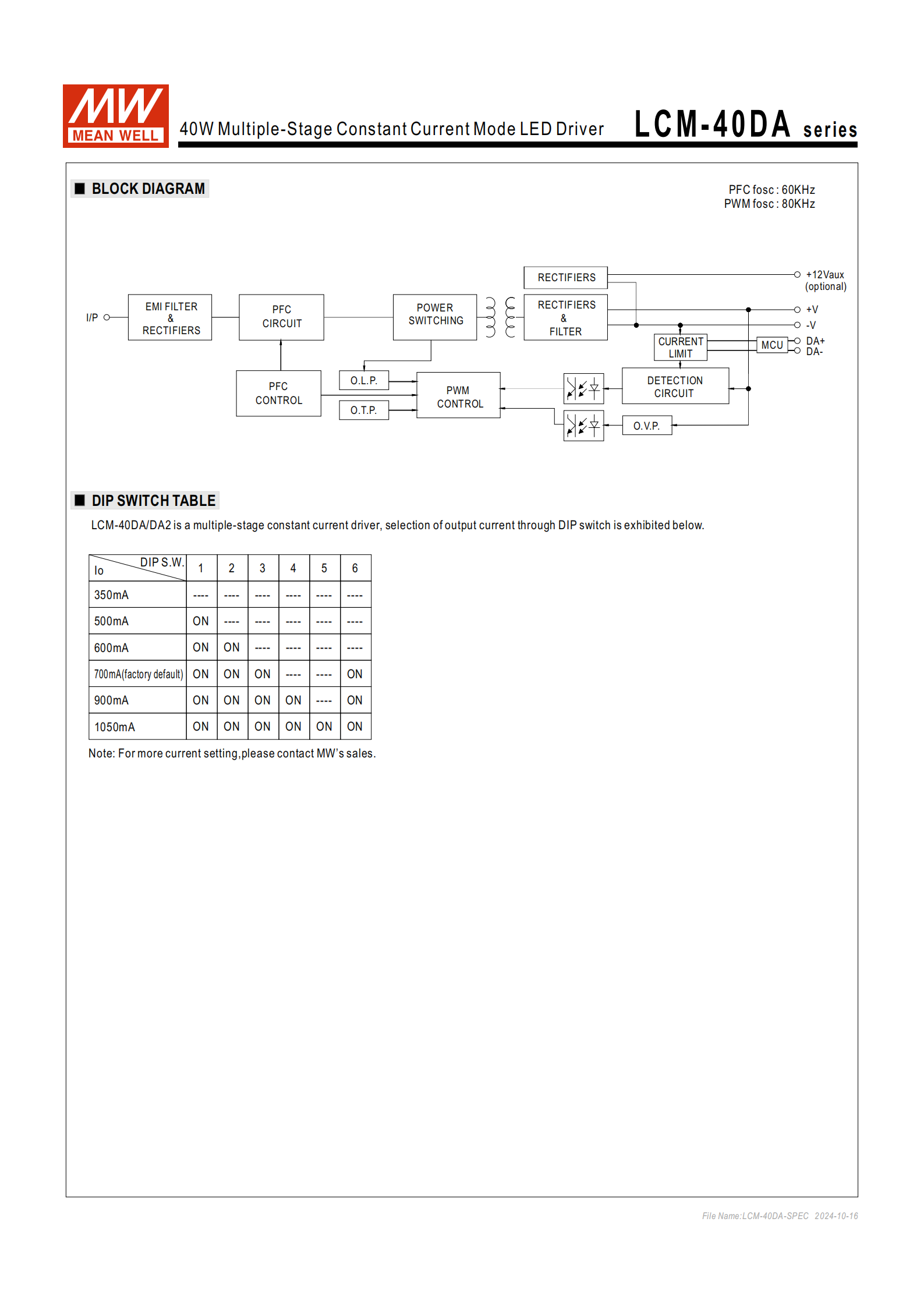

（一）DIP 開關電流調節
通過 6 檔 DIP 開關設置輸出電流，檔位對應關系為（ON 為開，---- 為關）：
| 輸出電流 | 開關 1 | 開關 2 | 開關 3 | 開關 4 | 開關 5 | 開關 6 |
|---|---|---|---|---|---|---|
| 350mA | ---- | ---- | ---- | ---- | ---- | ---- |
| 500mA | ON | ---- | ---- | ---- | ---- | ---- |
| 600mA | ON | ON | ---- | ---- | ---- | ---- |
| 700mA | ON | ON | ON | ---- | ---- | ON |
| 900mA | ON | ON | ON | ON | ---- | ON |
| 1050mA | ON | ON | ON | ON | ON | ON |

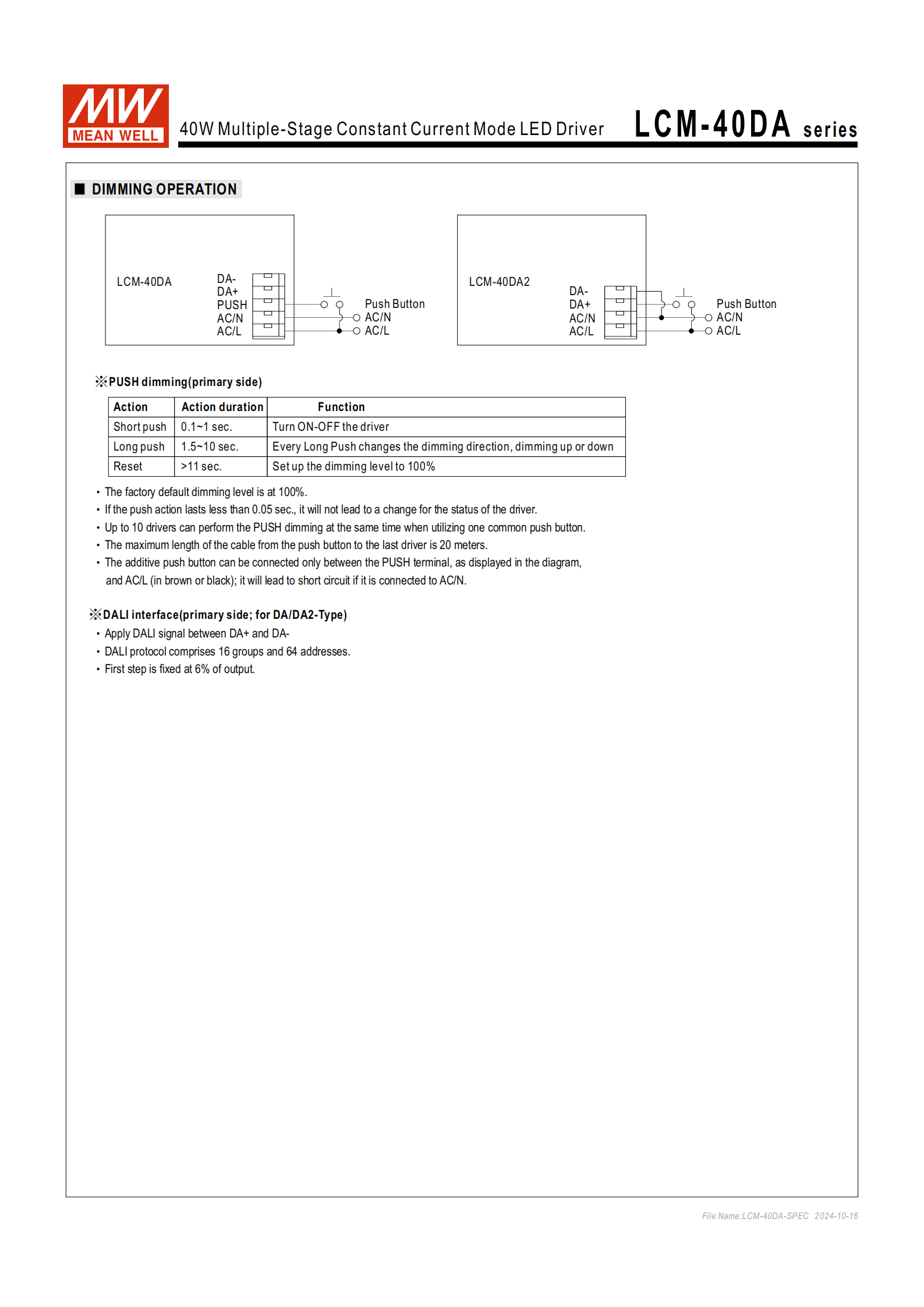

（二）調光操作
支持按壓調光和DALI 界面調光，僅 DA/DA2 型具備，核心規則：
按壓調光（初級側）：按鈕接 PUSH 終端與 AC/L，最多 10 臺共用，線纜最長 20 米
動作 持續時間 功能 短按壓 0.1~1sec 輸出開 / 關切換 長按壓 1.5~10sec 切換調光方向（升 / 降） 復位按壓 >11sec 恢復 100% 亮度（工廠默認） 按壓 < 0.05 秒無響應，避免誤觸
DALI 調光：DA+/- 端接入 DALI 信號，符合IEC62386-101/102/207/251，協議含 16 組 64 位地址，調光起始值為6%
（三）同步操作
支持多臺驅動器同步調光，核心參數：
最大同步數量：10 臺（1 主 9 輔）
調光范圍：10%~100%（最小值取決于調光器設置）
線纜要求：長度 **<5m**，扁平電纜，橫截面積22-24AWG（0.2~0.3mm2）
前置條件：同步前所有機臺需設為 100% 亮度（出廠默認）
（四）溫度補償操作
內置溫度補償功能，通過 NTC+/- 端外接NTC 溫度感應器（220K/330K/470K），感應燈具 / 環境溫度并自動降額輸出電流，保護 LED 壽命，核心規則：
NTC 空接時驅動器正常工作，按 DIP 設定電流輸出
不同阻值 NTC 的 100% 電流工作閾值：
220K：<60℃，超 60℃開始降額
330K：<70℃，超 70℃開始降額
470K：<80℃，超 80℃開始降額
開啟溫度補償后，調光和同步功能失效
六、環境與物理參數
環境參數
工作溫度：機殼 **-30℃~+90℃，溫度系數±0.03%/℃（0~50℃）**
工作濕度：20~90%RH（無冷凝）
儲存溫濕度：-40~+80℃ / 10~95%RH
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
物理參數
尺寸：123.581.523mm（LWH），公差 ±1mm
重量：0.24Kg，包裝規格 54pcs/15Kg/1.12CUFT
連接器：同步接口為 JST B2B-XH（同等級亦可），端子臺為 TB1/TB3/TB5 系列
耐壓 / 絕緣：I/P-O/P3.75KVAC，I/P-DA/O/P-DA1.5KVAC；絕緣阻抗 > 100MΩ（500VDC/25℃/70% RH）
七、安規與 EMC
安全規范：UL8750（DA2 除外）、CSA C22.2 No.250.13-12、EN61347-1/2-13、GB19510.1/14、BIS IS15885（DA2 除外）、EAC TPTC0004
EMC 要求
發射：符合 EN55015、EN61000-3-2（Class C，240% 負載）、EN61000-3-3、GB/T17743、GB17625.1
抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN61547，浪涌抗擾度為輕工業等級
壽命參考：Telcordia SR-332（Bellcore）≥2271.4K hrs，MIL-HDBK-217F（25℃）≥193.7K hrs
八、應用場景
LED 室內照明、辦公照明、建筑照明、板燈照明
工業照明
緊急照明（DA2 型，符合 IEC61347-2-13，200-240VAC 輸入）
關鍵問題
問題 1：LCM-40DA 系列如何調節輸出電流，各檔位的 DIP 開關設置規則是什么？
答案：通過 6 檔 DIP 開關調節輸出電流，電流檔位為 350mA、500mA、600mA、700mA（出廠默認）、900mA、1050mA，設置規則為：350mA 全關；500mA 僅開 1；600mA 開 1、2；700mA 開 1、2、3、6；900mA 開 1、2、3、4、6；1050mA 全打開（ON 為開，---- 為關）。如需更多電流檔位，可聯系明緯業務。
問題 2：LCM-40DA 系列的調光方式有哪些，按壓調光的具體操作規則和注意事項是什么？
答案：支持按壓調光和DALI 界面調光（僅 DA/DA2 型）。按壓調光操作規則：短按（0.1~1sec）實現輸出開 / 關，長按（1.5~10sec）切換調光升 / 降方向，復位按（>11sec）恢復 100% 亮度；按壓 < 0.05 秒無響應。注意事項：按鈕僅能連接 PUSH 終端與 AC/L，接 AC/N 會造成短路；最多 10 臺驅動器共用一個按壓鍵，按鍵到最后一臺的電纜最大長度為 20 米。
問題 3：LCM-40DA 系列的溫度補償功能如何使用，該功能開啟后有哪些限制？
答案：使用方式：通過驅動器 NTC+/- 接腳外接 220K/330K/470K 的 NTC 溫度感應器，感應器安裝在燈具機殼或周邊環境，驅動器會根據感應溫度自動調整輸出電流（超閾值降額），220K/330K/470K 的 100% 電流工作閾值分別為 60℃/70℃/80℃。功能限制：NTC 感應器空接時驅動器可正常工作，按 DIP 設定電流輸出；開啟溫度補償功能后，調光和同步功能將失效，且明緯不提供配套 NTC 電阻，建議使用 THINKING TTCO3 系列，其他品牌需先確認溫度曲線。
