明緯LCM-40 系列是 40W 多級輸出恒流型 LED 驅動器，輸入電壓為180~295VAC，可通過 DIP 開關選擇350mA~1050mA共 6 檔輸出電流，默認 700mA，轉換效率最高達92%，具備三合一調光、10 臺同步、溫度補償、主動式 PFC 等功能，可選配易能森 EnOcean無線通訊模塊（868MHz 頻段），塑膠外殼為 Class II 設計，待機功耗 < 1W，工作溫度范圍 **-30℃~+90℃**，擁有短路、過壓、過溫多重保護，通過多項安規認證，質保 3 年，適用于 LED 室內、辦公、建筑、板燈等照明場景。

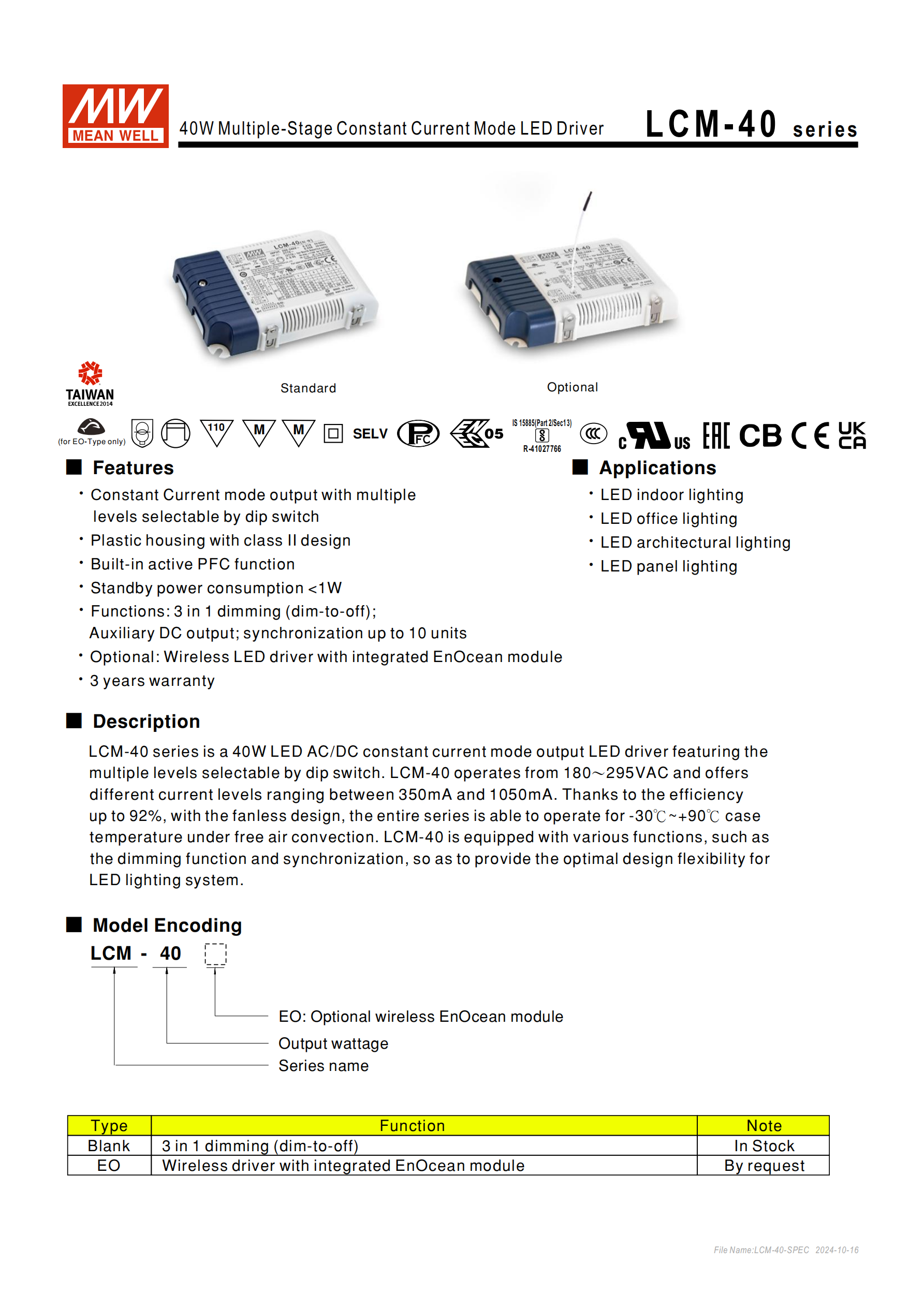

一、產品基礎定位
明緯LCM-40 系列為40W 多級輸出恒流型 LED 驅動器，交流轉直流設計，主打高適配性與多功能性，是 LED 照明系統的專用電源，分標準品（三合一調光）和EO 可選型（帶易能森 EnOcean 通訊模塊），提供 3 年保固，核心適用于 LED 室內、辦公、建筑、板燈照明場景。

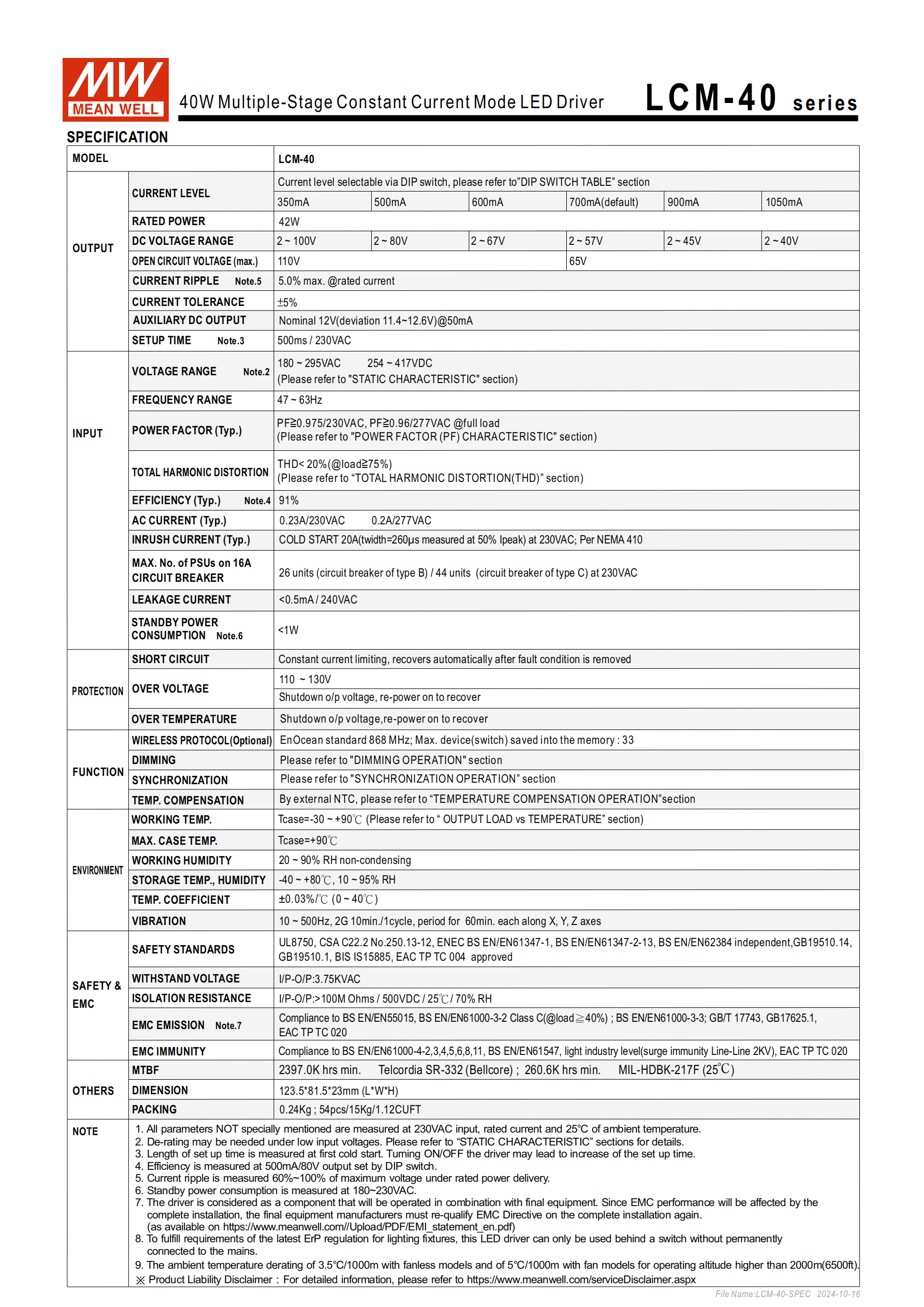

二、核心電氣規格
核心參數均在 230VAC、額定負載、25℃下測試，關鍵數值如下表：
| 項目 | 關鍵參數 | 備注 |
|---|---|---|
| 輸入規格 | 電壓：180~295VAC；頻率：47~63Hz | 低輸入電壓需減額輸出 |
| 輸出恒流檔位 | 350/500/600/700(default)/900/1050mA | DIP 開關選擇，共 6 檔 |
| 輸出直流電壓 | 2~100V（350mA）至 2~40V（1050mA） | 隨電流檔位升高而降低 |
| 額定功率 | 42W | - |
| 輔助直流輸出 | 12V@50mA（范圍 11.4~12.6V） | 可驅動風扇 |
| 電流精度 | ±5% | 額定電流下 |
| 紋波電流 | 最大 5.0% | 額定功率下輸出最大電壓 60%~100% 測得 |
| 功率因數 | PF≥0.975/230VAC；PF≥0.96/277VAC | 滿載時，Tcase=80℃ |
| 總諧波失真 | THD<20% | 負載≥75% 時 |
| 轉換效率 | 最高 92%（典型 91%） | 500mA/80V 輸出時測得 |
| 待機功耗 | <1W | 180~230VAC 下測得 |
| 漏電流 | <0.5mA | 240VAC 下 |
三、核心功能與操作

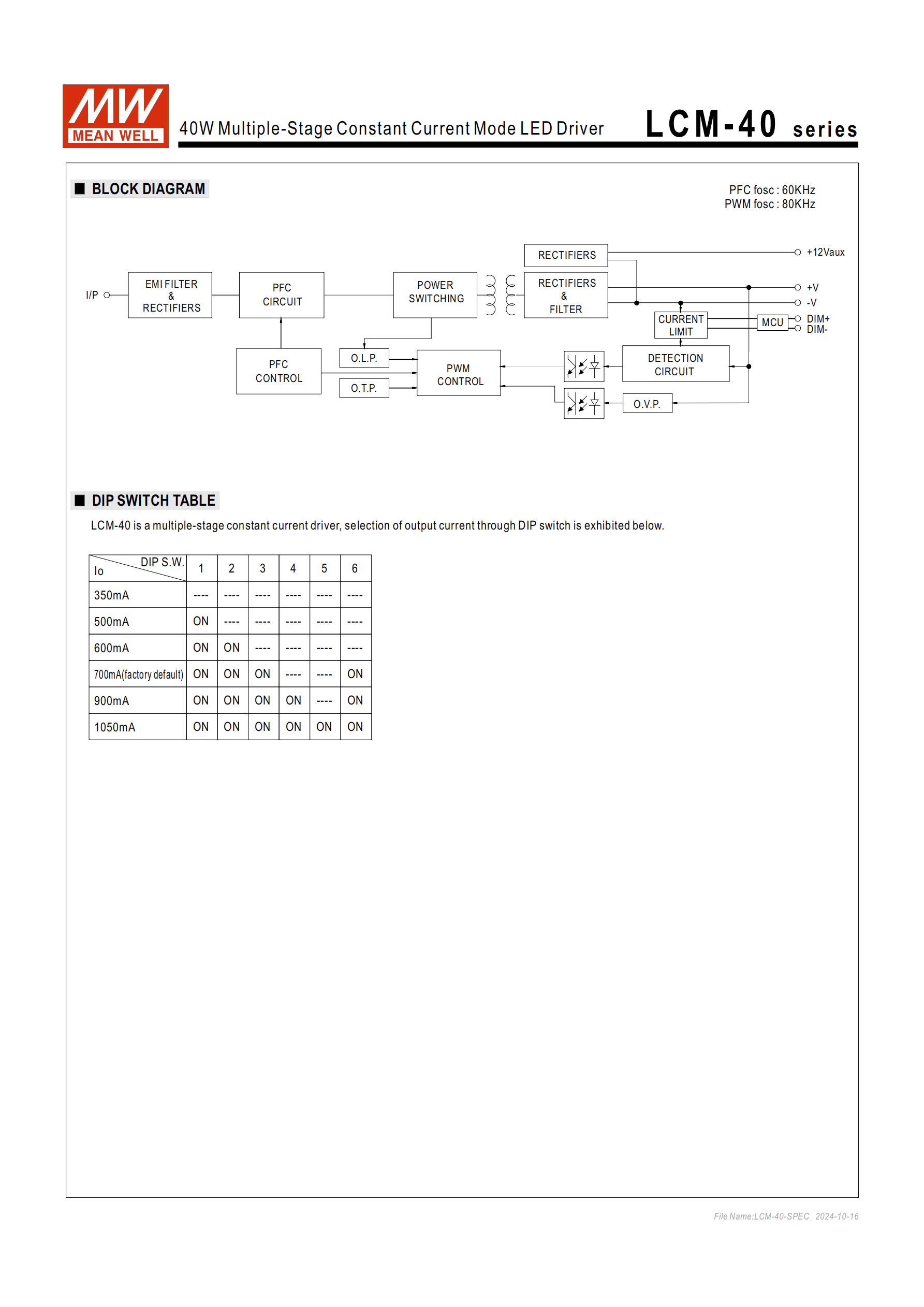

DIP 開關電流調節：通過 6 位 DIP 開關設置輸出電流，700mA 為出廠默認，1050mA 需全部開關置 ON，350mA 為全部置 OFF。

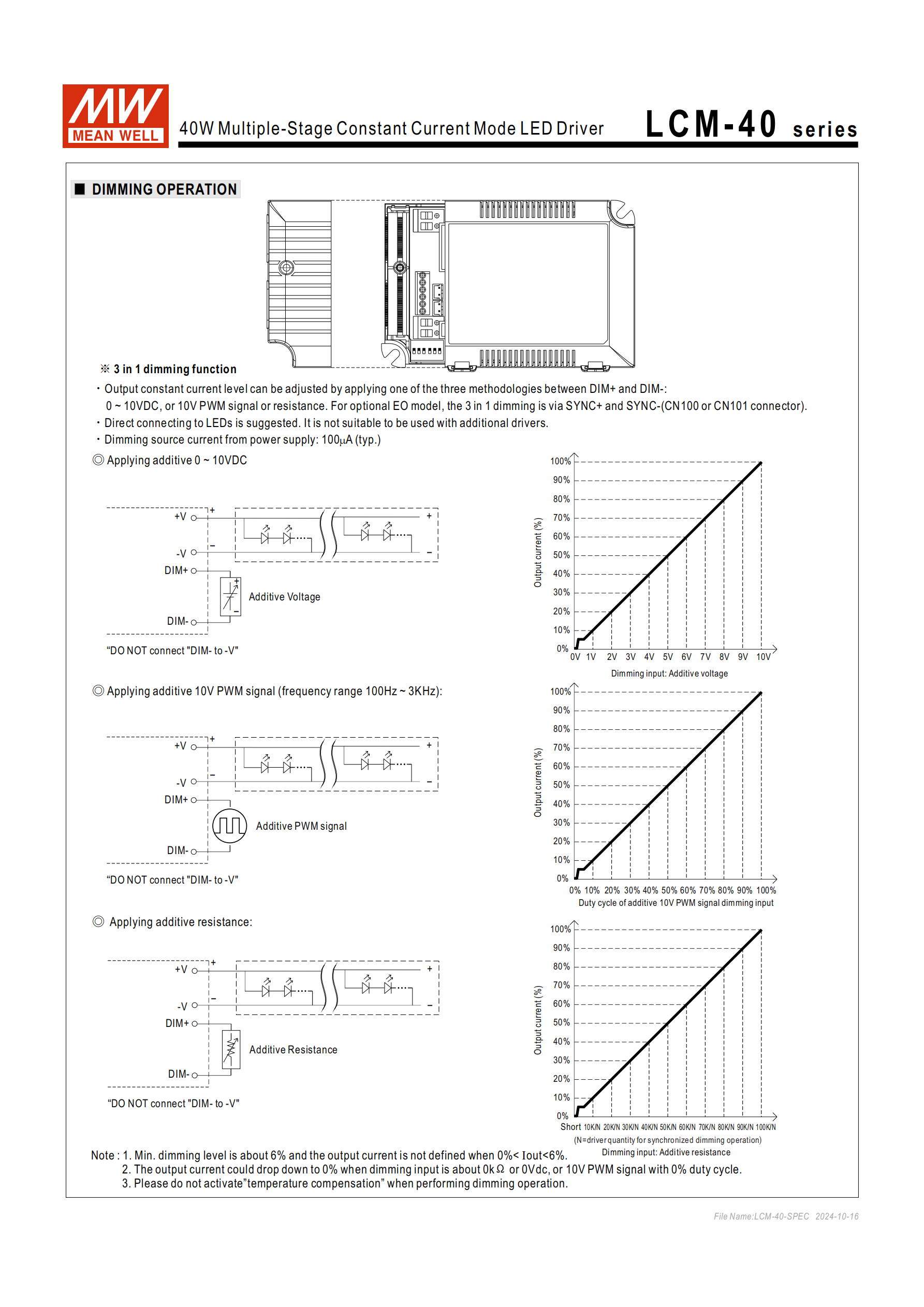

三合一調光功能
調光方式：0~10V 直流電壓、10V PWM 信號（100Hz~3KHz）、外接電阻，EO 型通過 SYNC+/SYNC - 調光；
關鍵參數：調光端口輸出電流 100μA（典型），最小調光比例 6%，0V/0 占空比 / 0Ω 時輸出電流可降為 0%；
注意：調光時不可激活溫度補償功能。
同步操作
最大同步數量：10 臺（1 主機 + 9 輔助）；
調光范圍：10%~100%，同步線纜為 22-24AWG 扁平電纜，長度 < 5m；
注意：同步前需將所有機臺設為 100% 調光，EO 型主機可搭配普通有線輔助機臺。
溫度補償操作
實現方式：外接 NTC 溫度感應器至 NTC+/- 引腳，感應燈具 / 環境溫度；
降額規則：220K NTC<60℃保持 100% 電流，330K<70℃保持 100%，470K<80℃保持 100%，超溫后輸出電流按曲線下降；
注意：NTC 空接不影響正常工作，激活此功能時光調、同步功能失效，明緯不提供 NTC 電阻。
無線功能（EO 可選型）
無線協議：EnOcean 868MHz 頻段，最大內存裝置 33 個；
配對操作：短按 LRN 按鈕 2 秒進入配對模式，30 秒無指令自動退出，按住 10 秒可清除所有配對并恢復出廠；
配套軟件：可通過 NAVIGAN 軟件（搭配 NWC300 USB）配置參數，支持無線開關、紅外 / 光照度傳感器等多種設備。
四、保護機制
驅動器具備三重自動保護，異常移除 / 重啟后恢復，具體如下：
短路保護：恒流限制，負載異常移除后自動恢復；
過電壓保護：輸出電壓達110~130V時關斷輸出，重啟恢復；
過溫度保護：機殼超溫時關斷輸出，重啟恢復。
五、環境與物理特性
環境參數
工作溫度：Tcase=-30~+90℃（自然風冷，海拔超 2000 米每 1000 米降 3.5℃）；
工作濕度：20~90% RH，無冷凝；
儲存環境：-40~+80℃，10~95% RH；
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；
溫度系數：±0.03%/℃（0~40℃）。
物理參數
尺寸：123.581.523mm（LWH），公差 ±1mm；
重量：0.24Kg，包裝規格 54pcs/15Kg/1.12CUFT；
端子：含 AC 輸入、調光、NTC、直流輸出、同步等引腳，同步連接器為 JST B2B-XH 等同等級品。
六、安規與可靠性
安規認證：通過 UL8750、CSA C22.2 No.250.13-12、GB19510.1/14、BIS IS15885 等多項認證；
EMC 兼容：發射符合 BS EN/EN55015、GB/T 17743 等，抗擾度符合 BS EN/EN61000-4 系列標準，輕工業等級浪涌抗擾度線對線 2KV；
絕緣與耐壓：I/P-O/P 絕緣阻抗 > 100M Ohms/500VDC，I/P-O/P 耐壓 3.75KVAC；
可靠性：MTBF 最低2397.0K hrs（Telcordia SR-332，25℃），260.6K hrs（MIL-HDBK-217F，25℃）。
七、無線設備與地區適配（EO 型）
支持的 EnOcean 設備：含無線開關（F6-02-02）、紅外傳感器（F5-07-01 等）、光照度傳感器（A5-06-02 等）、中控器（A5-38-08）等；
地區頻率適配：主流為868MHz（歐洲、中國、南非等），美國 / 加拿大支持 315/902MHz，日本為 928MHz，中國香港 / 臺灣等為 315MHz（需與當?shù)卣J(rèn)證機構核對）。
