明緯 LCM-25DA 系列是 25W 多級輸出恒流型 LED 驅動器，分DA/DA2型號，輸入電壓覆蓋180~277VAC/254~380VDC（DA2 為 254~375VDC），輸出電流可通過 DIP 開關在350mA~1050mA間調節，出廠默認 700mA，內置DALI 調光界面與按壓調光功能，支持10 臺設備同步調光，具備主動式 PFC、過流 / 過溫保護，轉換效率達86%，工作溫度為 **-30℃~+85℃**，適用于各類 LED 照明場景，提供 3 年保固。

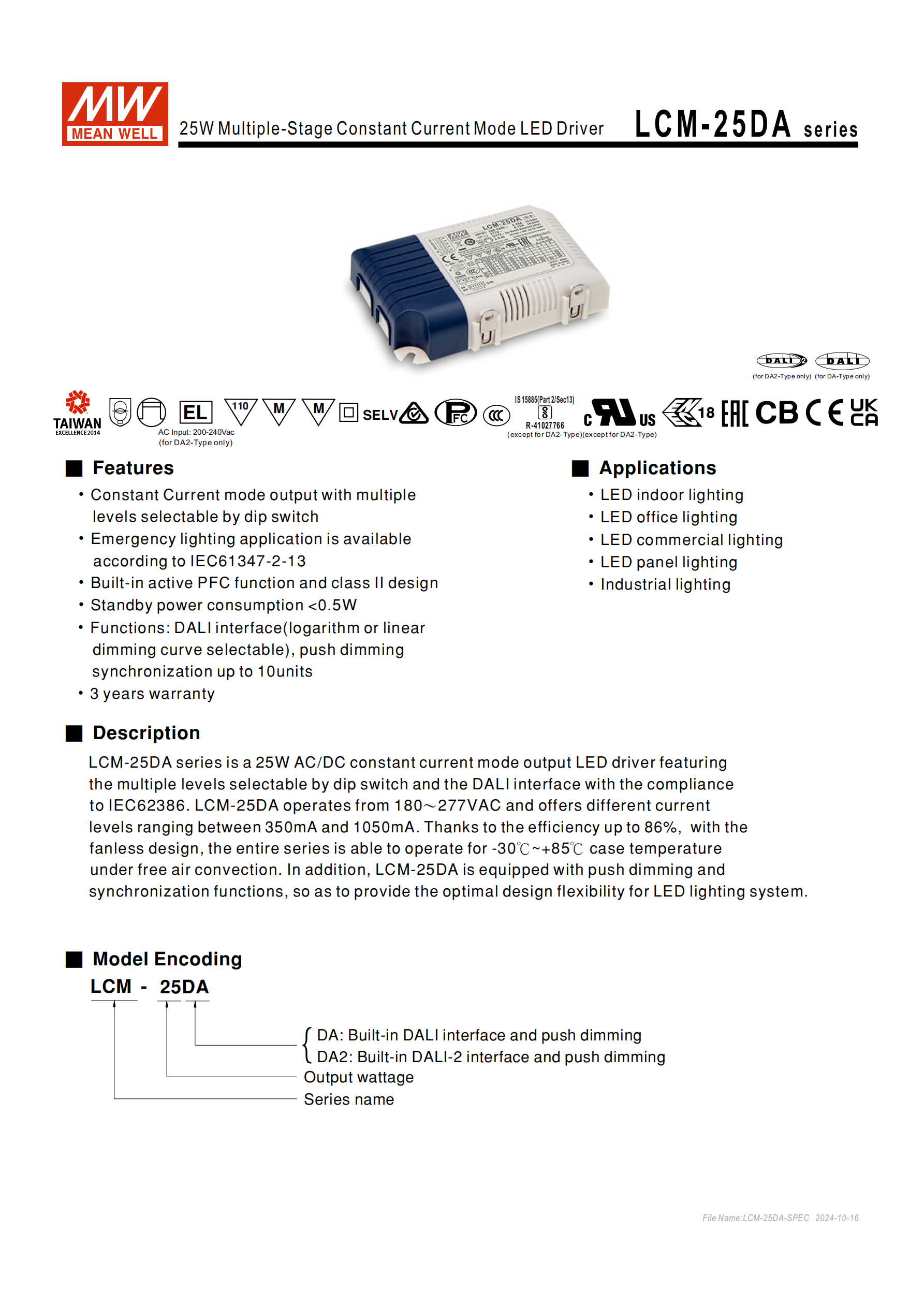

一、產品概述
明緯 LCM-25DA 系列為 25W 交流變直流多級輸出恒流型 LED 驅動器，分為DA和DA2兩個子型號，核心為恒流輸出 + 多檔電流可調，內置主動式 PFC 功能，無風扇自然風冷設計，轉換效率最高達86%，適配各類 LED 照明場景，同時滿足緊急照明的 IEC61347-2-13 標準，提供3 年保固。

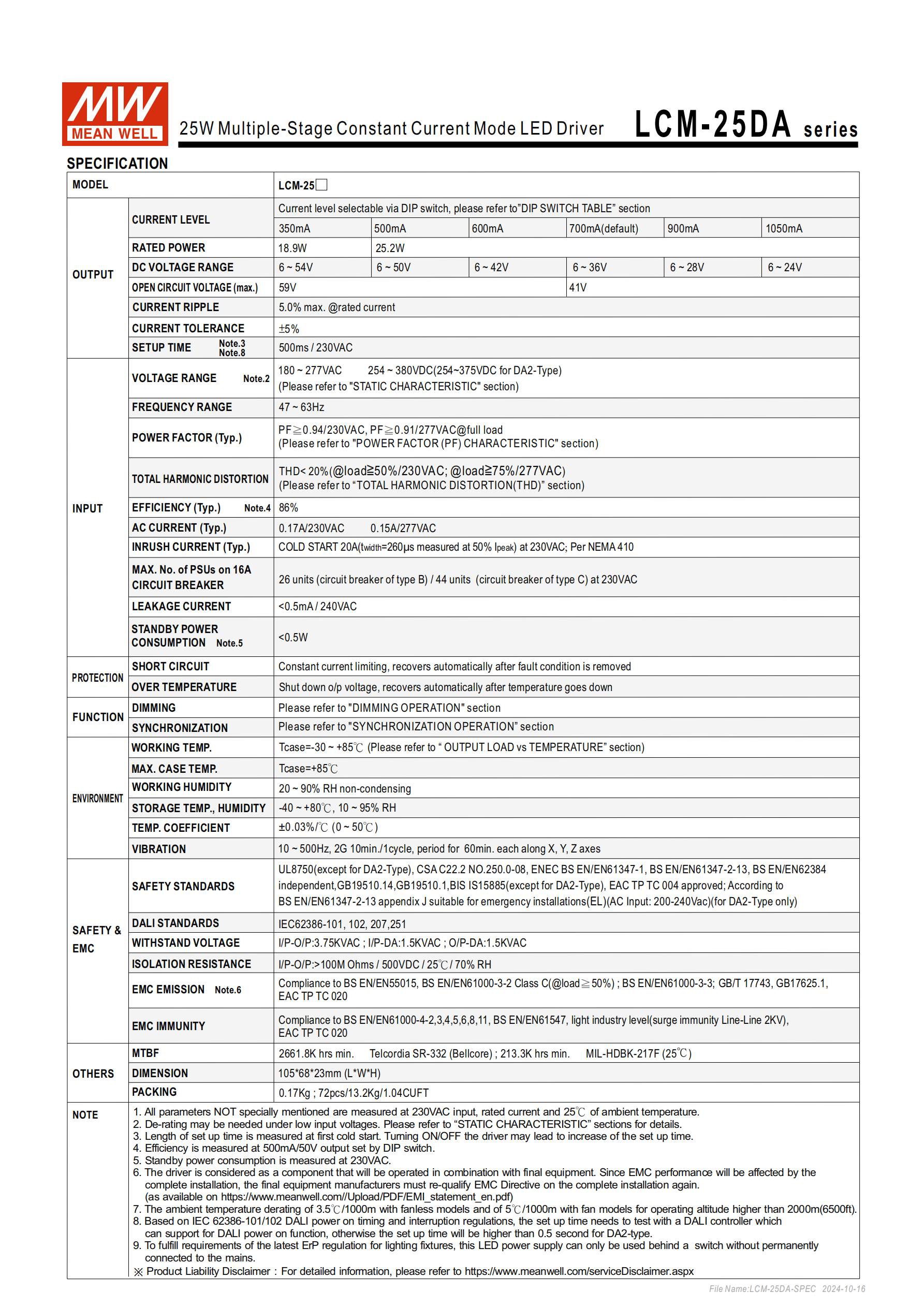

二、核心電氣規格
核心參數均在230VAC、額定負載、25℃ 環境下測得，關鍵數值如下表：
| 項目 | 關鍵參數 | 備注 |
|---|---|---|
| 輸入電壓 | 180~277VAC（47~63Hz）；254~380VDC | DA2 型直流輸入為 254~375VDC |
| 輸出電流 | 350mA/500mA/600mA/700mA (默認)/900mA/1050mA | 6 檔可調，通過 DIP 開關設置 |
| 輸出電壓范圍 | 6~59V | 依輸出電流不同變化，開路電壓最大 59V |
| 電流精度 | ±5% | - |
| 啟動時間 | 500ms/230VAC | 冷機啟動，頻繁開關機會延長 |
| 功率因數（Typ.） | 0.94/230VAC；0.91/277VAC | 滿載狀態 |
| 總諧波失真 | THD<20% | 230VAC 負載≥50%；277VAC 負載≥75% |
| 轉換效率（Typ.） | 86% | 500mA/50V 輸出時測得 |
| 待機功耗 | <0.5W | 230VAC 下測得 |
| 漏電流 | <0.5mA/240VAC | - |

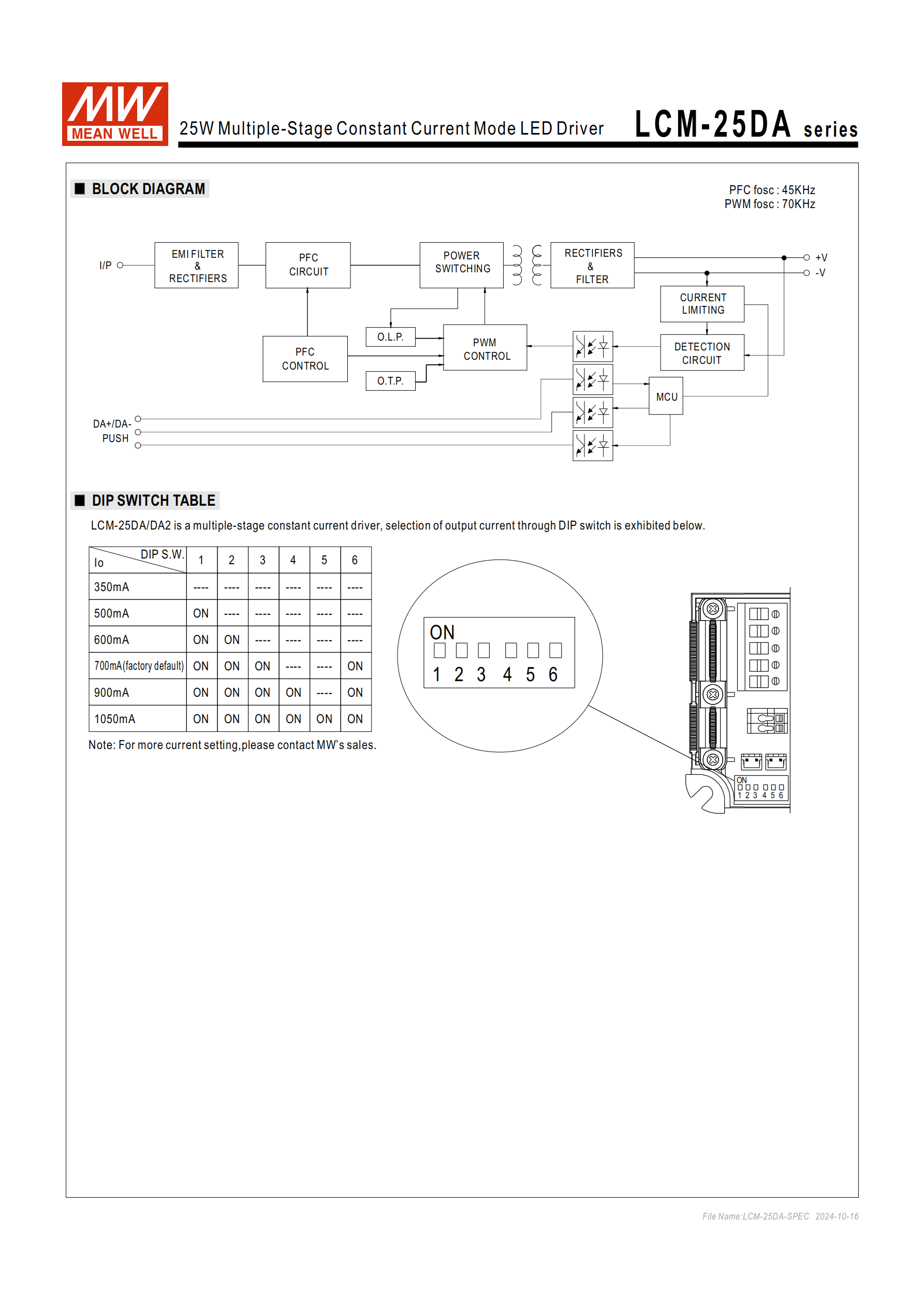

三、輸出電流調節（DIP 開關）
驅動器通過 6 檔 DIP 開關調節輸出電流，ON 為閉合，---- 為斷開，出廠默認700mA，具體設置如下表：
| 輸出電流 | DIP1 | DIP2 | DIP3 | DIP4 | DIP5 | DIP6 |
|---|---|---|---|---|---|---|
| 350mA | ---- | ---- | ---- | ---- | ---- | ---- |
| 500mA | ON | ---- | ---- | ---- | ---- | ---- |
| 600mA | ON | ON | ---- | ---- | ---- | ---- |
| 700mA (默認) | ON | ON | ON | ---- | ---- | ON |
| 900mA | ON | ON | ON | ON | ---- | ON |
| 1050mA | ON | ON | ON | ON | ON | ON |

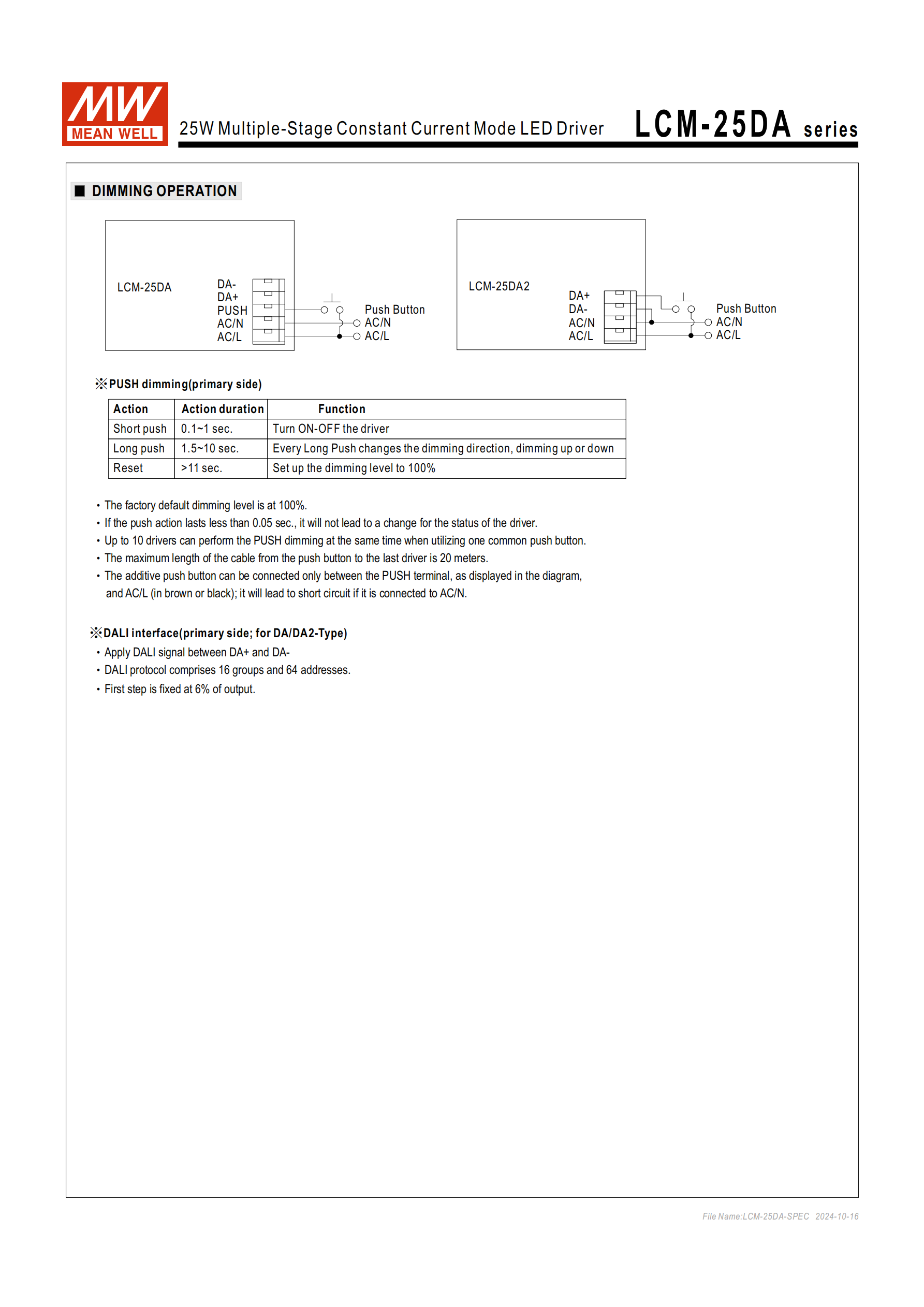

四、核心操作功能
按壓調光（初級側）僅支持短按、長按、復位按三種操作，按鍵僅可接 PUSH 終端與 AC/L，最多10 臺共用一個按鍵，線纜最長20 米，操作規則：
短按壓（0.1~1s）：開啟 / 關閉輸出
長按壓（1.5~10s）：切換調光方向（向上 / 向下）
復位按壓（>11s）：恢復 100% 亮度（工廠默認）
按壓 < 0.05s：無狀態變化
DALI 調光界面（DA/DA2 型專屬）
信號接 DA + 與 DA - 端子，符合IEC62386-101/102/207/251標準
支持 16 組 64 位地址，輸出初始值固定為6%
可選擇對數或線性調光曲線
同步操作
支持1 主 9 輔共 10 臺設備同步調光，調光范圍10%~100%
同步線纜要求：長度 <5m、扁平電纜、橫截面積22-24AWG（0.2~0.3mm2）
同步前需將所有機臺調至 100% 亮度（出廠默認）
五、保護功能
驅動器具備雙重自恢復保護，異常條件移除 / 溫度下降后自動恢復：
短路保護：恒流限制輸出，避免短路損壞
過溫保護：機殼溫度過高時關斷輸出電壓
六、環境與耐候特性
工作溫度：Tcase=-30℃~+85℃（機殼溫度），低輸入電壓 / 海拔超 2000 米需減額輸出（海拔每升 1000 米，環境溫度降 3.5℃）
工作濕度：20~90%RH，無冷凝
儲存環境：溫度 **-40℃~+80℃，濕度10~95%RH**
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz、2G，X/Y/Z 三軸各測試 60 分鐘（10 分鐘 / 周期）
七、安規與電磁兼容
安全規范：通過 UL8750（DA2 除外）、CSA C22.2 NO.250.0-08、ENEC、GB19510.1/14、BIS IS15885（DA2 除外）等認證，DA2 型 AC 輸入 200-240Vac 時適用于緊急設備
絕緣耐壓：I/P-O/P：3.75KVAC；I/P-DA/O/P-DA：1.5KVAC；絕緣阻抗 I/P-O/P>100M Ohms/500VDC/25℃/70% RH
電磁兼容
發射：符合 EN55015、GB/T17743 等，EN61000-3-2 Class C（負載≥50%）
抗擾度：符合 EN61000-4-2/3/4 等，輕工業等級，浪涌抗擾度線對線 2KV
八、物理與包裝參數
尺寸與重量：機身1056823mm（LWH），單臺重量0.17Kg
MTBF：最低2661.8K hrs（Telcordia SR-332）、213.3K hrs（MIL-HDBK-217F，25℃）
端子與線材
TB1（交流 / 調光）：線材 0.5~2.5mm2（14~20AWG）；TB2（直流輸出）：0.5~1.5mm2（16~20AWG）
同步接口 CN100/CN101：線材 0.126~0.205mm2（24~26AWG），適配 JST B2B-PH-KL 連接器
包裝：72 臺 / 箱，總重 13.2Kg，體積 1.04CUFT
九、重要備注
低輸入電壓 / 海拔超 2000 米需參照曲線減額輸出
DA2 型啟動時間需搭配支持 DALI 開機的控制器測試，否則超 0.5 秒
需在市電與驅動器間加開關，滿足燈具最新 ErP 法規
EMC 受終端設備整體影響，制造商需重新確認整套裝置的 EMC
關鍵問題
問題 1（功能操作類）：LCM-25DA 系列如何調節輸出電流，出廠默認電流是多少，DIP 開關的設置規則是什么？
答案：通過 6 檔 DIP 開關調節輸出電流，ON 為閉合、---- 為斷開，出廠默認輸出電流為700mA；電流檔位分 350mA/500mA/600mA/700mA/900mA/1050mA，檔位越高，閉合的 DIP 開關數量越多，1050mA 需全部 6 檔 DIP 開關閉合，350mA 為全部斷開（具體設置見詳細總結的 DIP 開關表）。
問題 2（應用實操類）：該系列驅動器實現 10 臺同步調光的核心要求有哪些，包含線纜、設備配置、前期設置？
答案：1. 設備配置：采用1 主 9 輔的組合方式，最多同步 10 臺；2. 線纜要求：使用扁平電纜，橫截面積22-24AWG（0.2~0.3mm2），單段線纜長度不超過 5m；3. 前期設置：同步前需將所有驅動器的調光設置恢復為100% 亮度（出廠默認值）；4. 調光范圍：同步調光的有效范圍為10%~100%。
問題 3（規格適配類）：LCM-25DA 系列的輸出電壓與電流如何匹配，不同電流下的輸出電壓范圍是多少，適配的 LED 負載有何要求？
答案：驅動器為恒流型，輸出電壓隨輸出電流變化，電流越低，輸出電壓范圍越大，關鍵匹配關系：350mA 對應 6~59V、500mA 對應 6~54V、600mA 對應 6~42V、700mA 對應 6~36V、900mA 對應 6~24V、1050mA 對應 6~28V；適配要求為 LED 負載的額定電流需在 350mA~1050mA 區間內，額定電壓需匹配對應電流的輸出電壓范圍，且總功率不超過 25W（額定功率 350mA 為 18.9W、500mA 為 25.2W，其余檔位不超 25W
