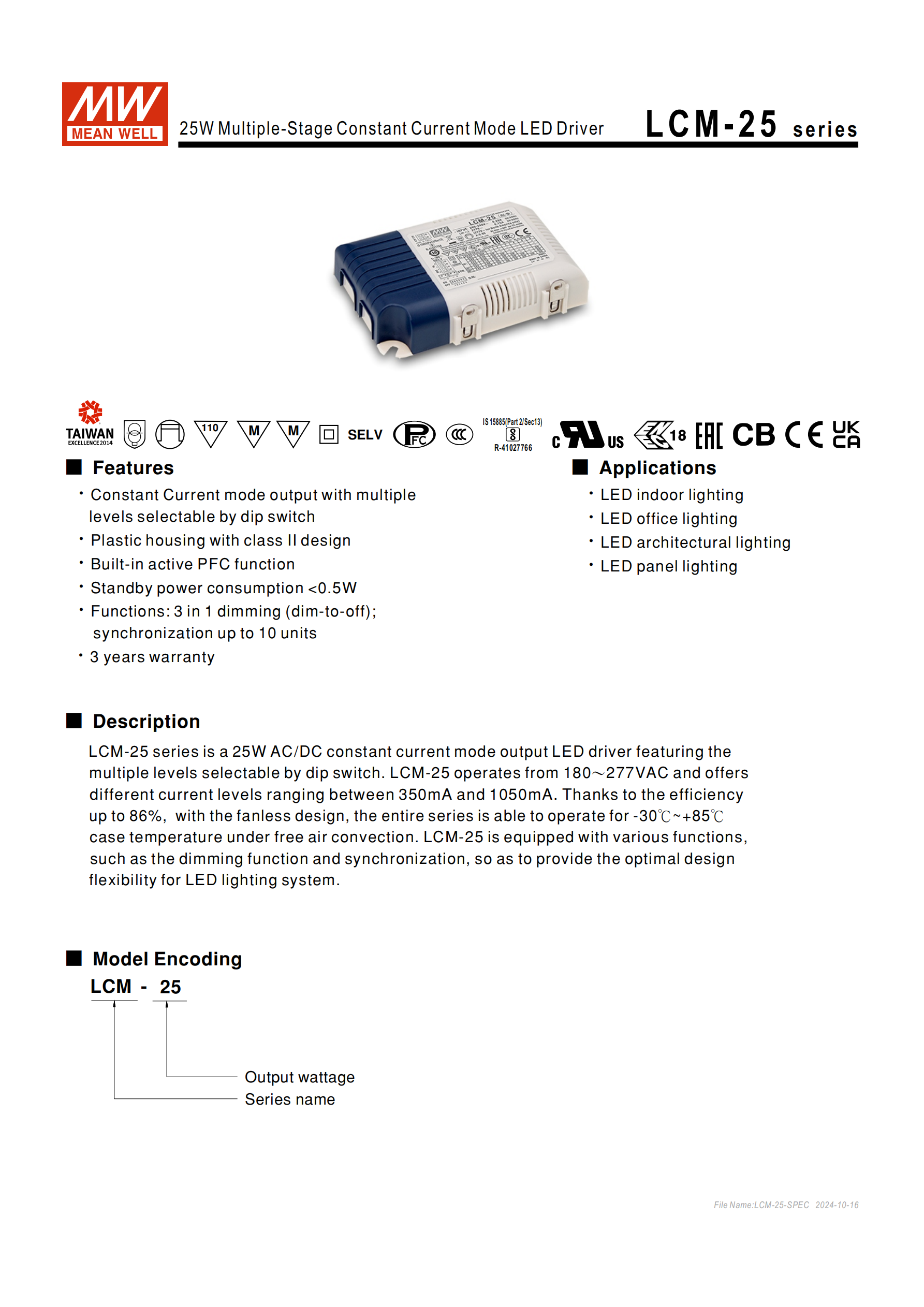

明緯LCM-25 系列是 25W 多級輸出恒流型 LED 驅動器，采用塑膠外殼 Class Ⅱ 設計，輸入電壓覆蓋180~277VAC，可通過 DIP 開關選擇350mA~1050mA六檔輸出電流，直流電壓范圍隨電流不同為 6~54V 至 6~24V，內置主動式 PFC功能，擁有三合一調光和最多10 臺同步的功能，待機功耗 **<0.5W**，轉換效率最高86%，無風扇設計可在 **-30℃~+85℃** 機殼溫度下自然風冷工作，具備短路、過溫保護且可自動恢復，通過多項安規認證，提供 3 年保固，適用于各類 LED 室內、辦公、建筑及板燈照明場景。
一、產品基礎信息
明緯LCM-25 系列為25W 多級輸出恒流型 LED 驅動器，是交流變直流款，主打高適配性與多功能性，采用塑膠外殼 Class Ⅱ 設計，內置主動式 PFC 功能，無風扇自然風冷散熱，提供3 年保固，核心適用于 LED 室內、辦公、建筑、板燈照明場景。

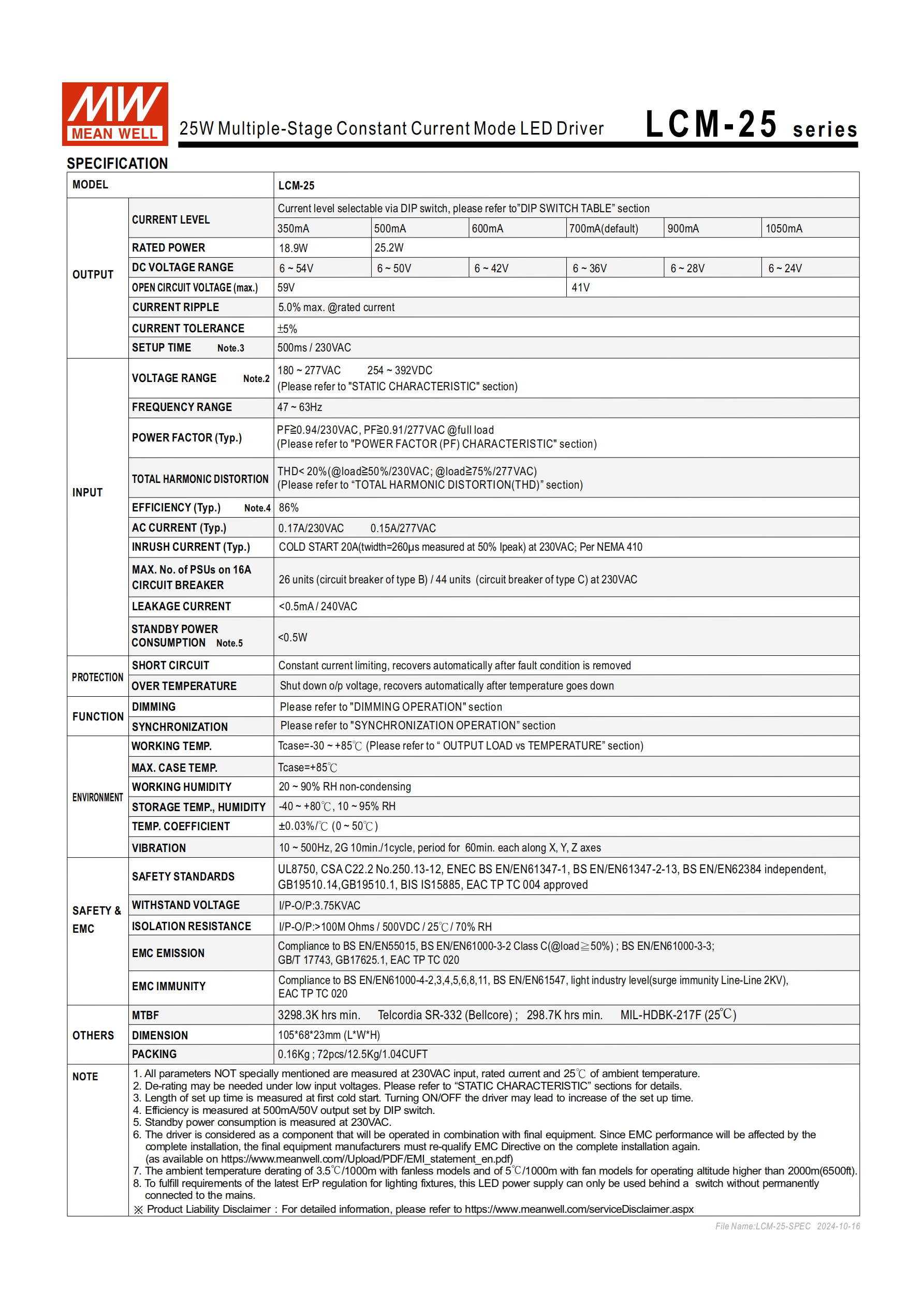

二、核心電氣規格
該系列輸入輸出、功耗效率等關鍵參數均在 230VAC、額定負載、25℃環境下測得（特殊說明除外），核心數據如下表：
| 類別 | 關鍵參數 | 具體數值 / 說明 |
|---|---|---|
| 輸入 | 電壓范圍 | 180~277VAC、254~392VDC（低輸入需減額輸出） |
| 輸入 | 頻率范圍 | 47~63Hz |
| 輸入 | 浪涌電流 | 冷啟動 20A@230VAC（50% Ipeak，twidth=260μs） |
| 輸入 | 漏電流 | <0.5mA / 240VAC |
| 輸出 | 電流檔位 | 350mA/500mA/600mA/700mA (默認)/900mA/1050mA |
| 輸出 | 直流電壓范圍 | 350mA:6~54V；500mA:6~50V；700mA:6~36V；900mA:6~28V；1050mA:6~24V |
| 輸出 | 開路電壓（最大） | 350mA:59V；其余檔位：41V |
| 輸出 | 紋波電流 | 最大 5.0%@額定電流 |
| 輸出 | 電流精度 | ±5% |
| 功耗效率 | 待機功耗 | <0.5W（230VAC 下測得） |
| 功耗效率 | 轉換效率 | 典型值 86%（500mA/50V 輸出時測得） |
| 功率參數 | 功率因數（Typ.） | 滿載：230VAC≥0.94；277VAC≥0.91 |
| 功率參數 | 總諧波失真（THD） | <20%（負載≥50%/230VAC；負載≥75%/277VAC） |
額外電氣參數：230VAC 下可配置同型號電源數量 ——B 型 16A 斷路器 26 臺、C 型 16A 斷路器 44 臺；溫度系數 ±0.03%/℃（0~50℃）。

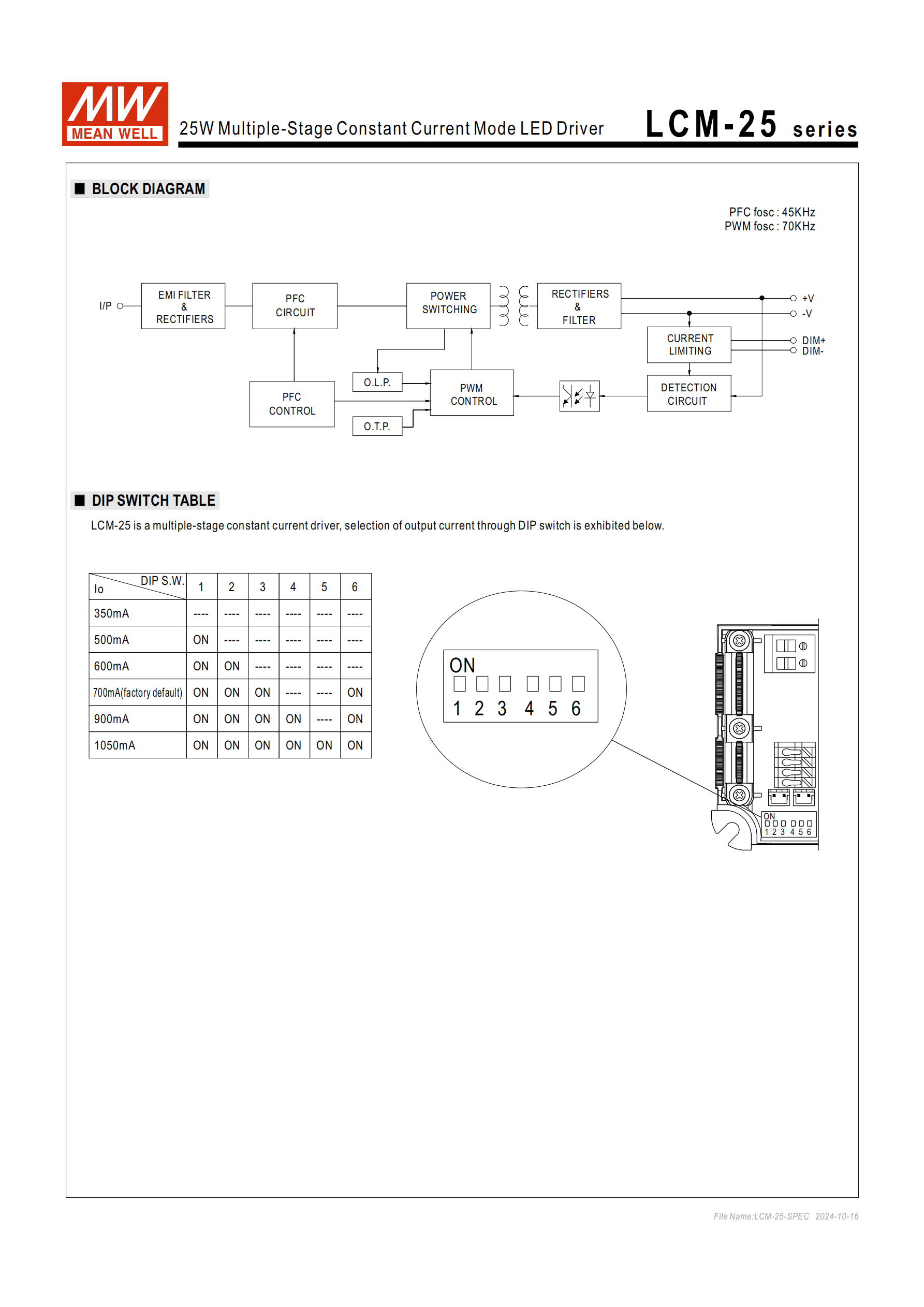

三、輸出電流調節：DIP 開關設置
該系列通過 6 路 DIP 開關組合選擇輸出電流，700mA 為出廠默認檔位，具體開關組合如下表（ON 表示開啟，---- 表示關閉）：
| 輸出電流 | DIP1 | DIP2 | DIP3 | DIP4 | DIP5 | DIP6 |
|---|---|---|---|---|---|---|
| 350mA | ---- | ---- | ---- | ---- | ---- | ---- |
| 500mA | ON | ---- | ---- | ---- | ---- | ---- |
| 600mA | ON | ON | ---- | ---- | ---- | ---- |
| 700mA (默認) | ON | ON | ON | ---- | ---- | ON |
| 900mA | ON | ON | ON | ON | ---- | ON |
| 1050mA | ON | ON | ON | ON | ON | ON |
四、核心功能操作

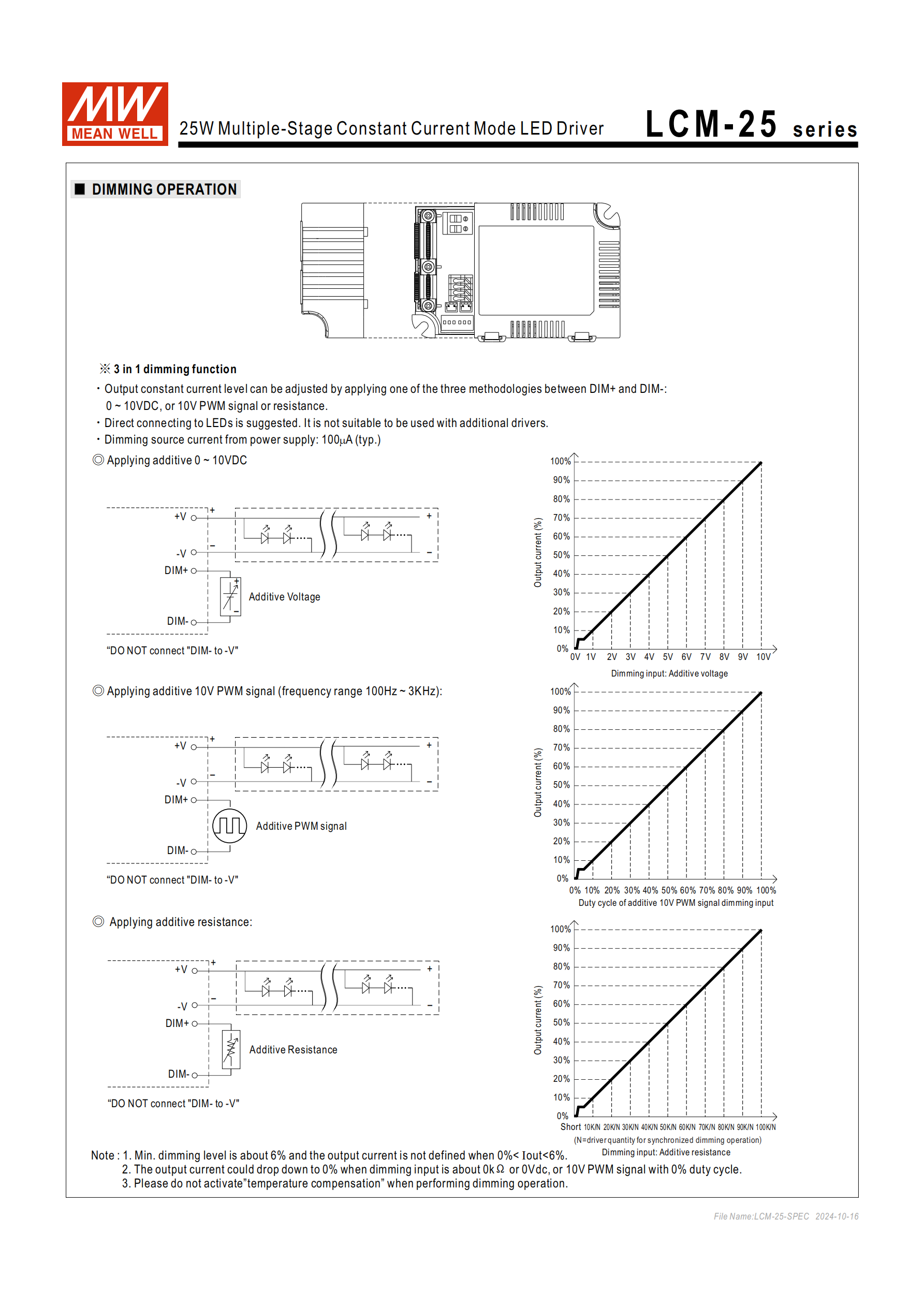

三合一調光功能
調光方式：支持0~10VDC 直流電壓、10V PWM 信號（100Hz~3KHz）、外接電阻三種方式，調光端口典型輸出電流 100μA；
關鍵注意：不可將 DIM - 與 - V 連接，調光時勿激活溫度補償；
調光比例：最小調光比例約6%（0%<Iout<6% 時電流精度無定義），0Ω/0V/PWM 占空比 0% 時輸出電流可降至 0%。
同步操作功能
同步規模：最多10 臺（1 主 9 輔）同步調光；
調光范圍：10%~100%（最小值取決于調光器設置）；
線纜要求：長度 <5m，類型為扁平電纜，橫截面積22–24 AWG（0.2~0.3mm2）；
前置要求：同步前所有機臺需設為 100% 調光（出廠默認）。
五、保護機制
該系列具備雙重自動恢復保護功能，保障設備安全運行：
短路保護：采用恒流限制方式，負載異常條件移除后自動恢復；
過溫保護：機殼溫度過高時關斷輸出電壓，溫度下降后自動恢復。
六、環境與安規
環境參數
工作溫度：機殼溫度 **-30℃~+85℃**（海拔超 2000 米時，每 1000 米環境溫度下降 3.5℃）；
工作濕度：20~90% RH，無冷凝；
儲存溫濕度：-40℃~+80℃，10~95% RH；
耐振動：10~500Hz、2G，X/Y/Z 軸各 60 分鐘。
安規與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14 等認證；
耐壓：I/P-O/P:3.75KVAC；
絕緣阻抗：I/P-O/P:>100M Ohms / 500VDC /25℃/70% RH；
電磁兼容：發射符合 BS EN/EN55015 等標準，抗擾度符合 BS EN/EN61000-4 系列標準（輕工業等級，浪涌抗擾度線對線 2KV）。
MTBF：平均無故障工作時間 ——Telcordia SR-332 標準下最小 3298.3K hrs；MIL-HDBK-217F 標準（25℃）下最小 298.7K hrs。
七、物理與安裝參數
尺寸與包裝：機身尺寸1056823mm（LWH）；單臺重量 0.16Kg，72pcs/12.5Kg/1.04CUFT；
端子與線材：含 TB1、TB2、CN100/CN101 端子，各端子對應線材規格不同，其中 TB1 用 0.5~2.5mm2（14~20AWG）、TB2 用 0.5~1.5mm2（16~20AWG）、CN100/CN101 用 0.126~0.205mm2（24~26AWG）；
端子引腳：TB1 為 AC 輸入（1=AC/L、2=AC/N），TB2 為直流與調光（1=+V、2=-V、3=DIM-、4=DIM+），CN100/CN101 為同步接口（1=-、2=+）。
八、重要備注
低輸入電壓需按減額曲線圖減額輸出，頻繁開關機會增加啟動時間；
EMC 受整套裝置影響，終端設備制造商需重新確認 EMC；
需在市電與 LED 電源間加開關，滿足燈具最新 ErP 法規要求。
