明緯LCM-40UDA 系列為 35W 多級輸出恒流型 LED 驅動器，輸入電壓 90~132VAC，可通過DIP 開關選擇 350mA~1050mA 六檔輸出電流，具備主動式 PFC、DALI 界面（對數 / 線性調光曲線）、按壓調光、10 臺同步、外部 NTC 溫度補償?shù)群诵墓δ?，塑膠外殼 Class II 設計，轉換效率最高87.5%，工作機殼溫度 **-30℃~+90℃**，適配 LED 室內 / 辦公 / 建筑 / 板燈照明，擁有 3 年保固，符合 IEC62386-207 等多項標準，MTBF 最小值達 2285.3K hrs（Telcordia SR-332）。

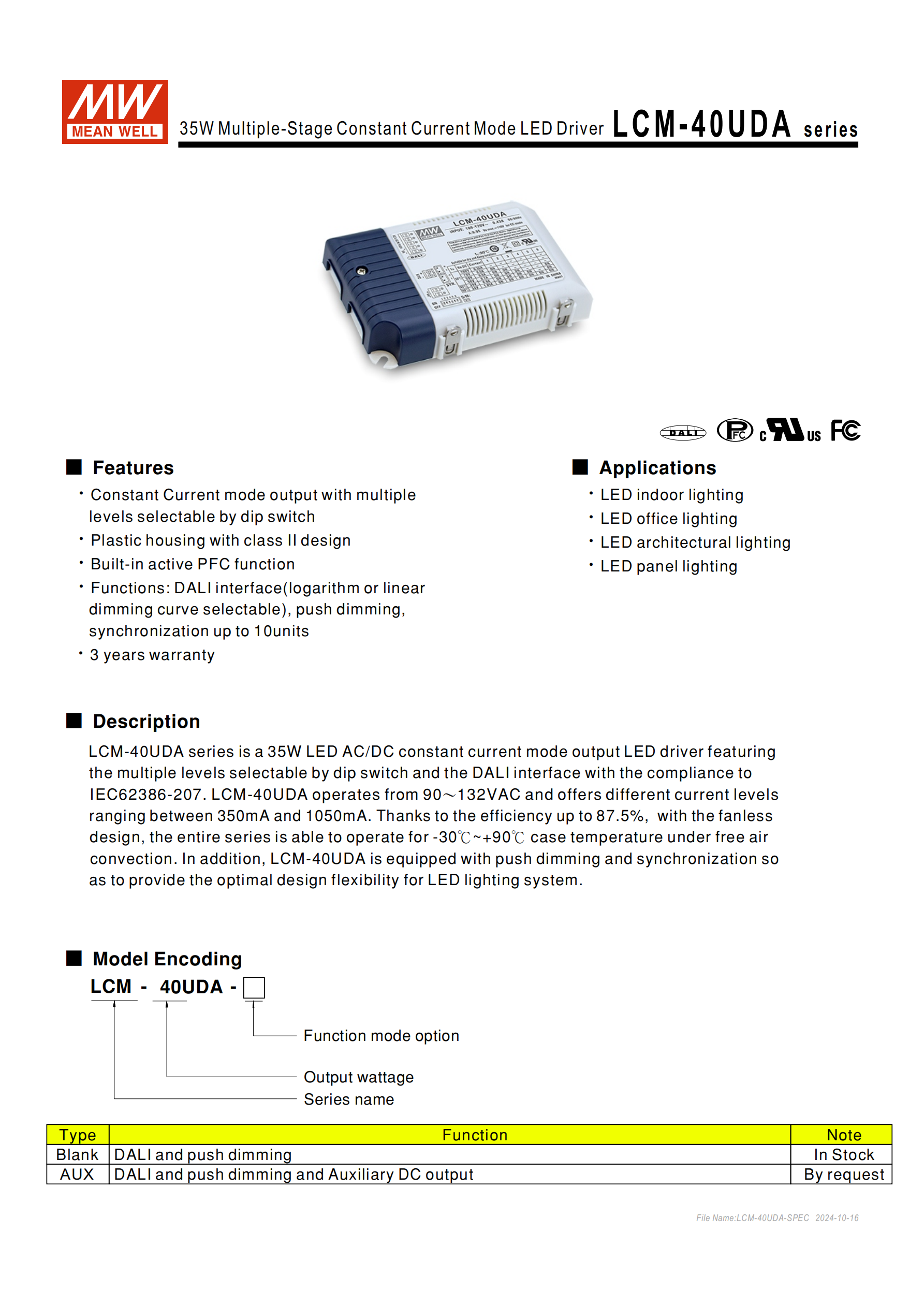

一、產品基礎概述
明緯LCM-40UDA 系列是35W多級輸出恒流型 LED 交流變直流驅動器，主打高適配性與多功能性，采用塑膠外殼Class II設計、無風扇自然風冷散熱，內置主動式 PFC功能，轉換效率最高達87.5%，為 LED 室內、辦公、建筑、板燈照明提供設計彈性，產品享有3 年保固，是全球交易品項，符合 IEC62386-207 等多項國際標準。

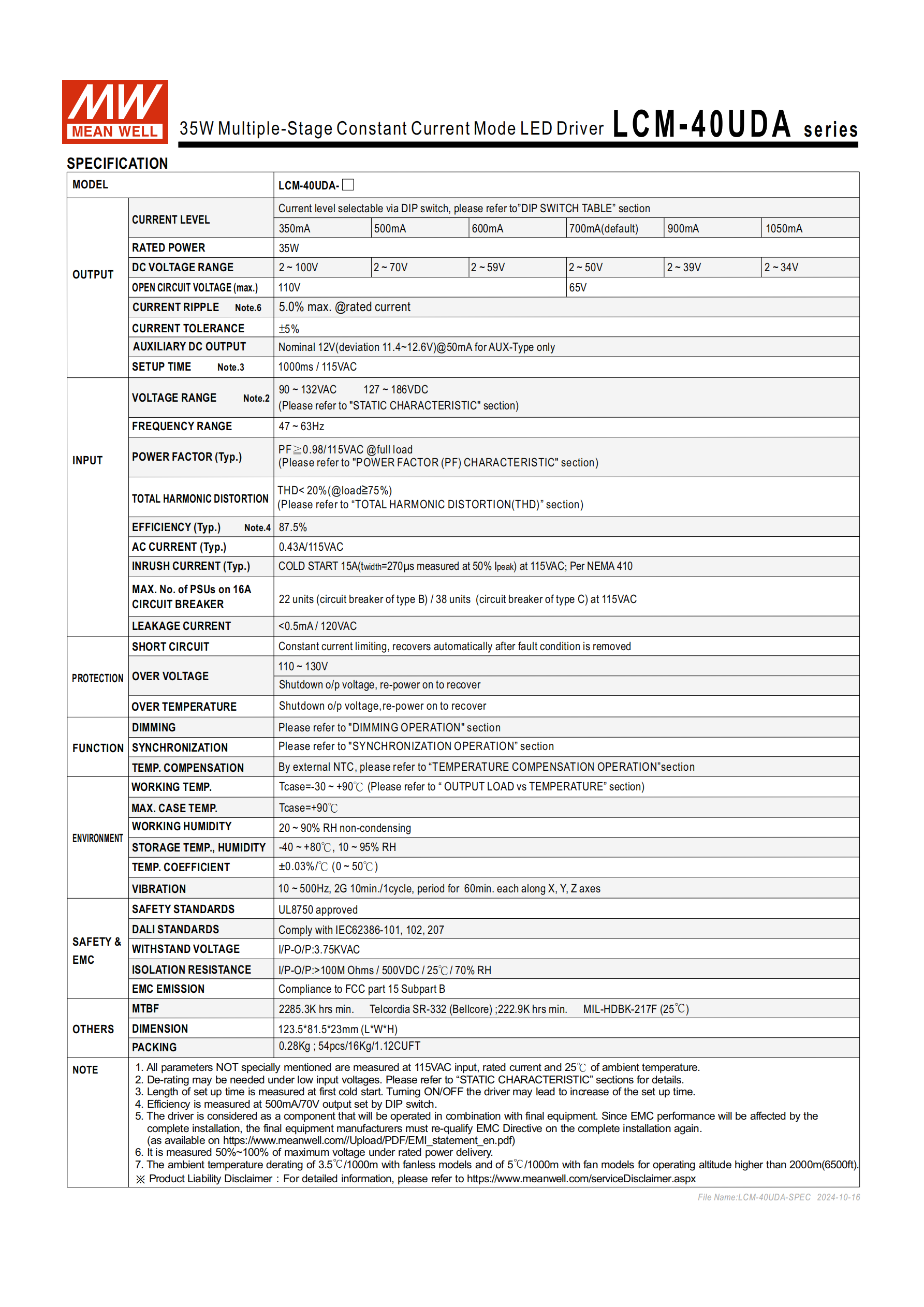

二、核心電氣規格
核心參數均在 115VAC、額定負載、25℃環境下測量（特殊標注除外），關鍵規格如下表：
| 類別 | 關鍵參數 | 具體數值 / 說明 |
|---|---|---|
| 輸入 | 電壓范圍 | 90~132VAC、127~186VDC（低輸入需減額輸出） |
| 輸入 | 頻率 / 功率因數 / THD | 47~63Hz；PF≥0.98/115VAC@滿載；THD<20%@負載≥75% |
| 輸出 | 額定功率 / 電流檔位 | 35W；350mA/500mA/600mA/700mA (默認)/900mA/1050mA |
| 輸出 | 直流電壓范圍 | 隨電流檔位變化：2~100V (350mA) 至 2~34V (1050mA) |
| 輸出 | 精度 / 紋波 / 開路電壓 | 電流精度 ±5%；紋波電流≤5.0%@額定電流；開路電壓最大 110V/65V |
| 輔助輸出 | AUX 型專屬 | 12V (11.4~12.6V)@50mA，可驅動風扇 |
| 其他電氣參數 | 漏電流 / 浪涌電流 | <0.5mA/120VAC；冷啟動 15A@115VAC（Per NEMA410） |

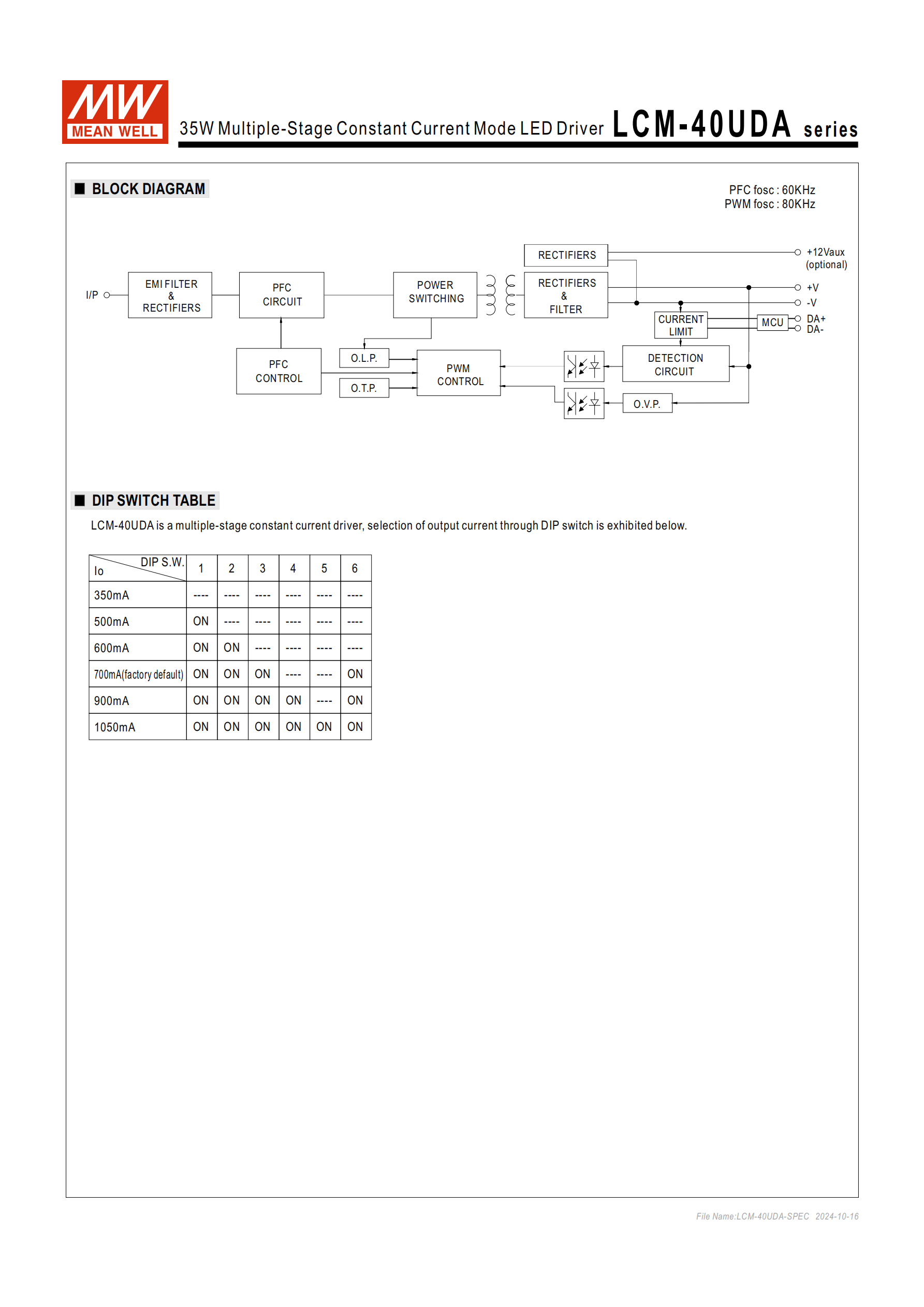

三、輸出電流配置：DIP 開關選擇
驅動器為多級恒流型，通過DIP 開關（6 個檔位） 設定輸出電流，出廠默認700mA，開關僅需將對應檔位調為ON即可，配置規則為：
350mA：僅 DIP 4 為 ON
500mA：DIP 4、5 為 ON
600mA：DIP 4、5、6 為 ON
700mA：DIP 1、2、3 為 ON
900mA：DIP 1、2、3、4 為 ON
1050mA：DIP 1、2、3、4、5 為 ON
四、核心功能操作

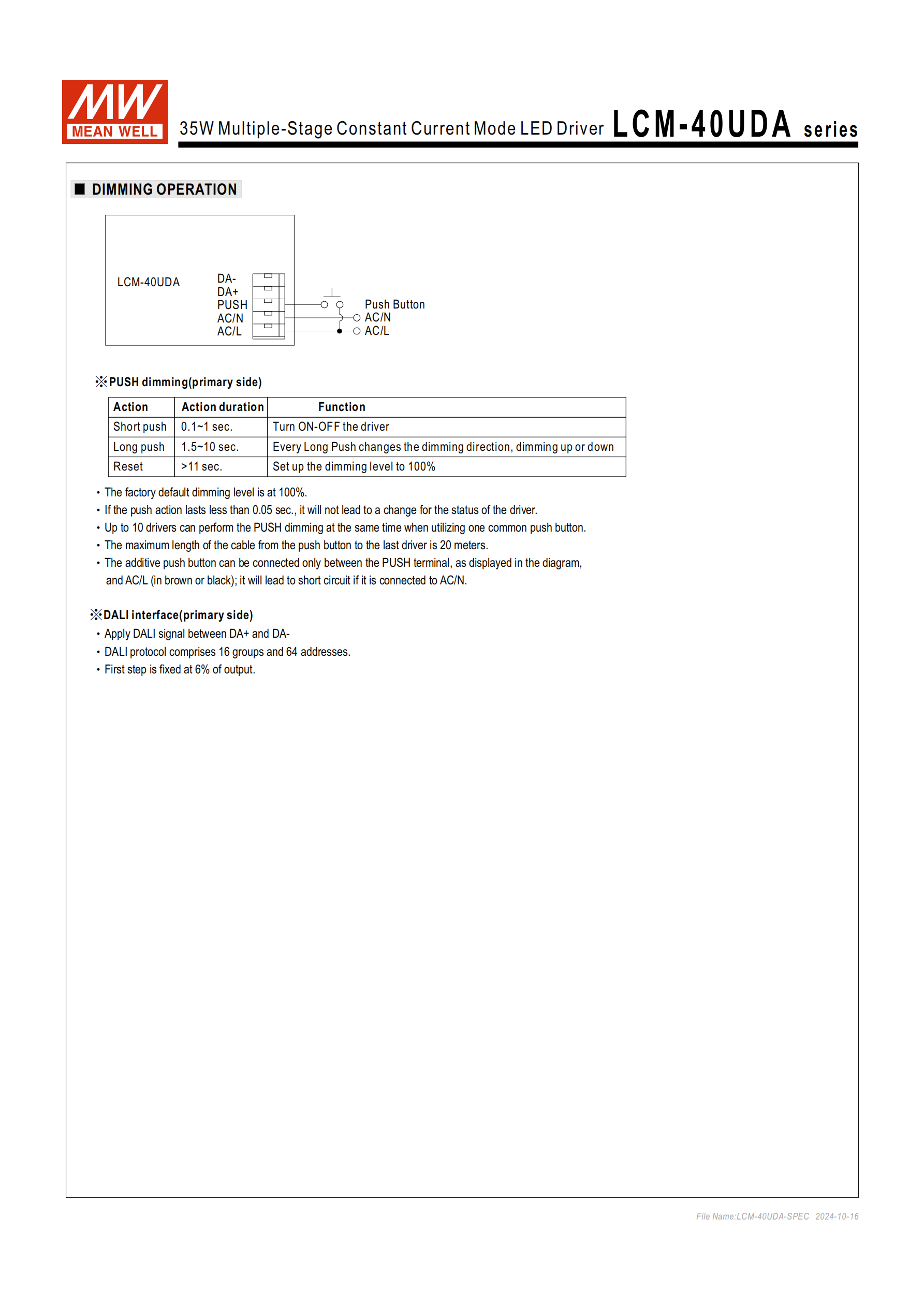

調光功能
按壓調光：初級側實現，短按（0.1~1s）開關燈、長按（1.5~10s）切換調光方向、復位按（>11s）恢復 100% 亮度；共用按鍵最多支持10 臺同步調光，按鍵線纜最長20 米，僅可接 PUSH 與 AC/L 端子。
DALI 界面調光：初級側 DA+/DA - 接 DALI 信號，支持對數 / 線性調光曲線，協議含16 組 64 位地址，輸出最低為6%，工廠默認亮度 100%。
同步功能
最多支持10 臺驅動器同步（1 主機 + 9 輔助），調光操作范圍10%~100%；
同步線纜要求：長度 <5m、扁平電纜、橫截面積22-24AWG(0.2-0.3mm)；
同步前需將所有機臺調至 100% 調光設置（出廠默認）。
溫度補償功能
外接 NTC 溫度感應器至 NTC+/- 引腳，感應器貼于燈具機殼 / 環境，輸出電流隨溫度變化以保護 LED 壽命，未接 NTC 時驅動器可正常工作；
支持 220K/330K/470K 三種 NTC，超閾值后降流：220K（>60℃）、330K（>70℃）、470K（>80℃）；
開啟此功能后，調光和同步功能失效。
五、保護功能
驅動器內置三重保護，均為行業主流的故障自恢復 / 重啟恢復設計：
短路保護：恒流限制，負載異常移除后自動恢復；
過電壓保護：輸出電壓達 110~130V 時關斷輸出，重啟恢復；
過溫度保護：機殼溫度超閾值時關斷輸出，重啟恢復。
六、環境與可靠性參數
環境參數：工作機殼溫度Tcase=-30~+90℃，工作濕度 20~90% RH（無冷凝）；儲存溫濕度 - 40~+80℃、10~95% RH；耐振動 10~500Hz、2G10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；海拔超 200 米時需按比例降額使用。
可靠性：MTBF（平均無故障時間）最小值為2285.3K hrs（Telcordia SR-332 標準）、222.9K hrs（MIL-HDBK-217F 標準，25℃）。
七、機構尺寸與引腳分布
尺寸與包裝：產品尺寸123.581.523mm(LWH)，單臺重 0.28Kg，整箱 54pcs/16Kg/1.12CUFT；
端子引腳：分 TB1、TB3、TB5 三組端子 + 同步連接器，核心分布：
TB1：AC/L、AC/N、PUSH、DA+、DA-（調光 / 市電接入）；
TB3：+FAN/-FAN（可選，AUX 型輔助輸出）、+NTC/-NTC（溫度補償）；
TB5：+V、-V（主輸出）；
同步連接器：JST B2B-XH 或同等級品，適配 JST XHP/SXH-001T-P0.6 端子。
八、安規與電磁兼容
安全規范：通過UL8750認證，耐壓 I/P-O/P:3.75KVAC，絕緣阻抗 I/P-O/P:>100M Ohms（500VDC/25℃/70%RH）；
電磁兼容：發射符合FCC part 15 Subpart B，DALI 標準符合 IEC62386-101、102、207；
備注：驅動器作為元件與終端設備配合使用時，終端廠商需重新確認整套系統 EMC。
關鍵問題
問題 1（功能配置類）：LCM-40UDA 系列如何調整輸出電流，有哪些可選檔位，出廠默認值是多少？
答案：通過驅動器的 6 位DIP 開關選擇輸出電流，僅需將對應檔位調為 ON 即可；可選檔位有 6 檔，分別為 350mA、500mA、600mA、700mA、900mA、1050mA；出廠默認輸出電流為 700mA。
問題 2（實操應用類）：LCM-40UDA 的按壓調光和同步功能在使用時各有哪些關鍵限制條件？
答案：①按壓調光：共用一個按鍵時最多支持10 臺驅動器同步調光，按鍵到最后一臺驅動器的電纜最大長度20 米，按鈕僅可連接 PUSH 終端與 AC/L，接 AC/N 會造成短路；短按 < 0.05 秒無操作響應。②同步功能：最多支持10 臺（1 主 9 輔）同步，調光范圍為 10%~100%，同步線纜長度需 <5m、為 22-24AWG 的扁平電纜；同步前需將所有機臺調至 100% 調光設置（出廠默認）。
問題 3（功能沖突 / 選型類）：LCM-40UDA 的溫度補償功能有什么作用，開啟后會有哪些功能限制，未接 NTC 時驅動器是否可正常工作？
答案：①溫度補償功能通過外接 NTC 溫度感應器感應燈具 / 環境溫度，超閾值后自動降低輸出電流，核心作用是保護 LED，延長其使用壽命；②開啟溫度補償功能后，調光功能（按壓 / DALI）和同步功能會失效；③未接 NTC 感應器時，驅動器可正常工作，輸出電流按 DIP 開關設定的檔位值輸出
