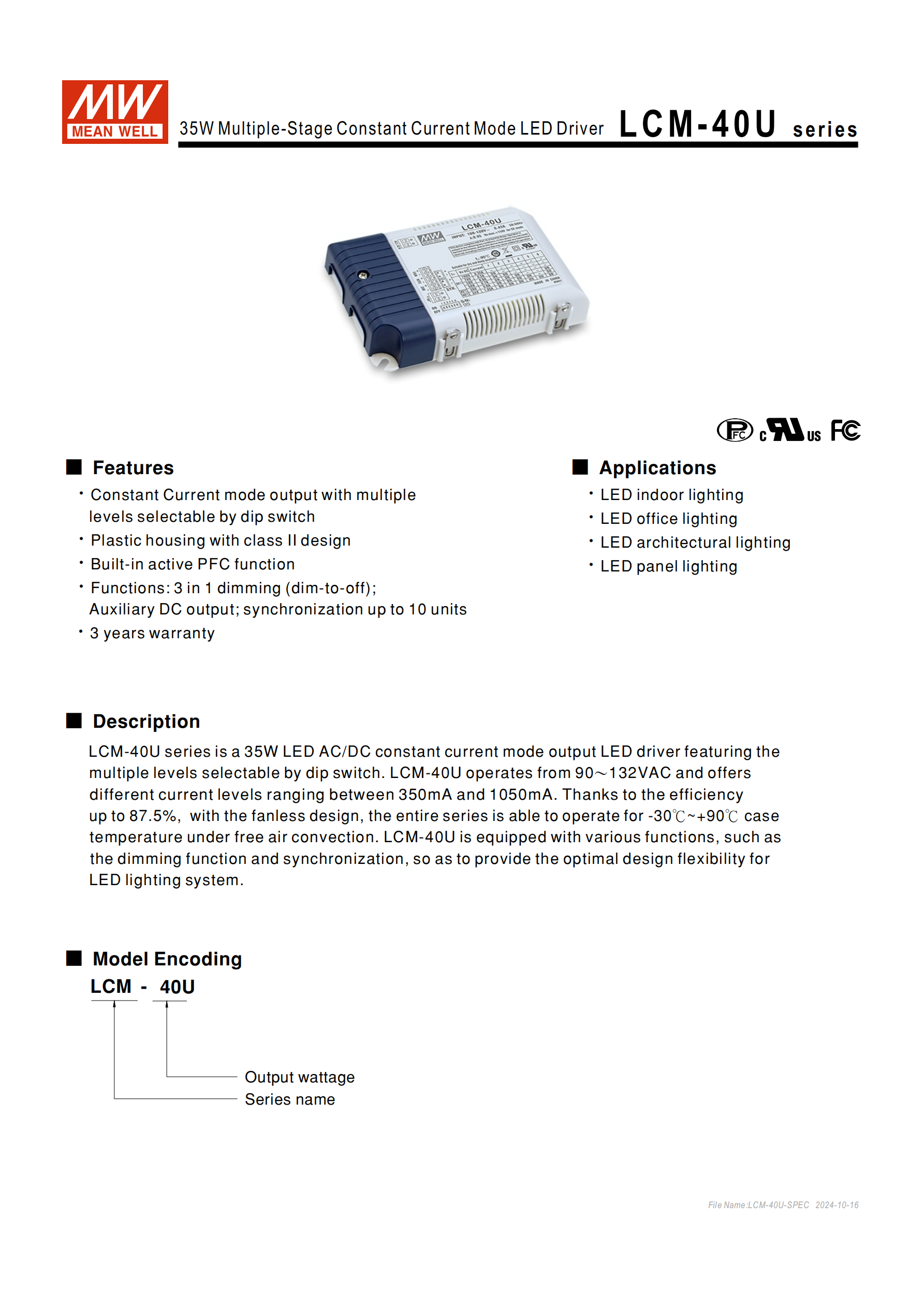

明緯LCM-40U 系列是額定功率35W的恒流型 LED 驅動器，采用塑膠外殼 Class II 設計，輸入電壓支持90~132VAC，輸出電流可通過 DIP 開關在350mA~1050mA間六檔選擇且出廠默認 700mA，具備主動式 PFC、三合一調光、10 臺同步、溫度補償及 12V 輔助直流輸出功能，轉換效率最高達87.5%，工作機殼溫度為 **-30℃~+90℃**，擁有短路、過壓、過溫保護，通過 UL8750 等安規認證，MTBF 值優異，質保 3 年，適用于各類 LED 室內、辦公、建筑及板燈照明場景。
產品定位：明緯 LCM-40U 系列為35W 多級輸出恒流型 LED 交流變直流驅動器，專為 LED 照明系統設計，提供高設計彈性。
核心特性：
輸出電流通過DIP 開關六檔可選，內置主動式 PFC功能；
集成三合一調光、10 臺電源同步、溫度補償功能，配備12V 輔助直流輸出；
采用塑膠外殼 Class II 設計，無風扇自然風冷散熱，3 年保固；
轉換效率最高達87.5%，整系列可在 - 30℃~+90℃機殼溫度下工作。
適用場景：LED 室內照明、LED 辦公照明、LED 建筑照明、LED 板燈照明。

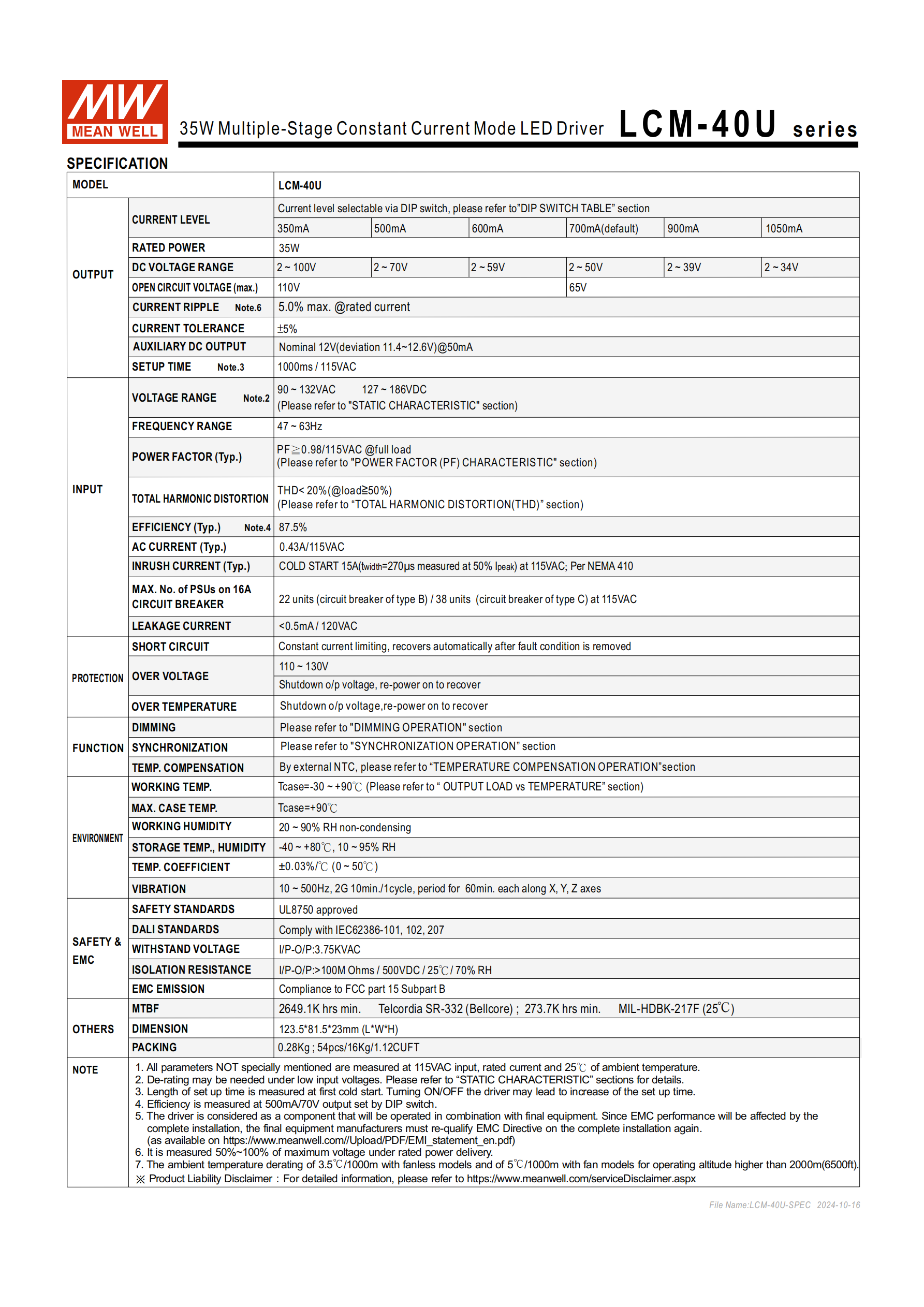

二、核心電氣規格
所有規格若無特別說明，均在115VAC 輸入、額定負載、25℃環境溫度下測量，關鍵參數如下表：
| 類別 | 關鍵參數 | 具體數值 / 說明 |
|---|---|---|
| 輸入 | 電壓范圍 | 90~132VAC、127~186VDC |
| 頻率范圍 | 47~63Hz | |
| 功率因數 | PF≥0.98/115VAC@滿載 | |
| 總諧波失真 | THD<20%(@負載≥50%) | |
| 交流電流 | 0.43A/115VAC（典型值） | |
| 輸出 | 額定功率 | 35W |
| 電流檔位 | 350mA/500mA/600mA/700mA (默認)/900mA/1050mA | |
| 直流電壓范圍 | 2~100V（隨電流檔位縮小，如 1050mA 對應 2~34V） | |
| 開路電壓 | 最大 110V（5.0%@額定電流） | |
| 紋波電流 | ±5%（額定功率下輸出最大電壓 50%-100% 測得） | |
| 輔助輸出 | 12V 直流 | 11.4~12.6V@50mA |
| 浪涌電流 | 冷啟動 | 15A@115VAC（50% Ipeak 下測試 twidth=270s） |
| 漏電流 | 120VAC 下 | <0.5mA |

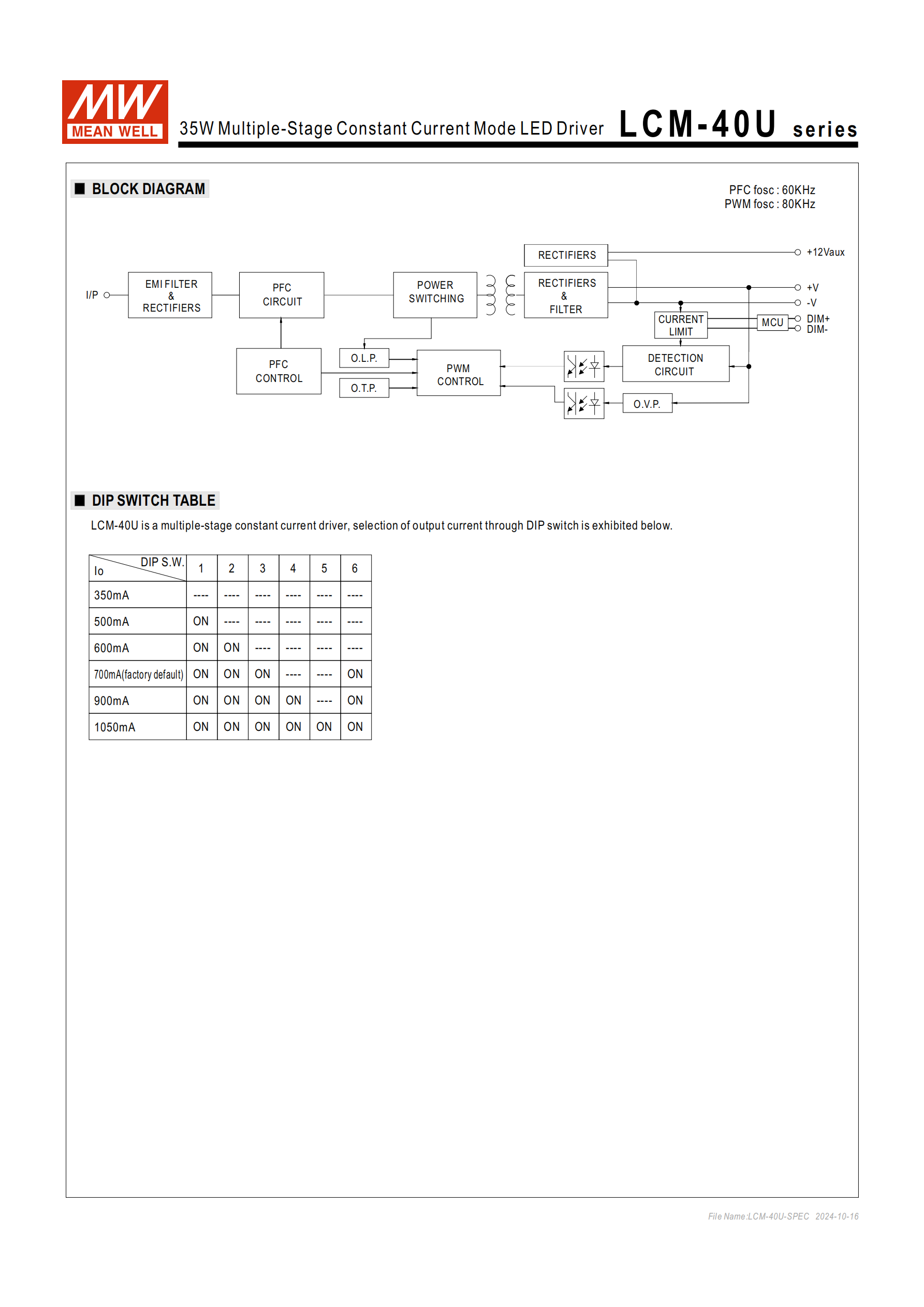

三、輸出電流設置（DIP 開關）
驅動器通過 6 位 DIP 開關選擇輸出電流，700mA 為出廠默認值，開關通斷設置如下表（ON 為接通，---- 為斷開）：
| 輸出電流 | DIP1 | DIP2 | DIP3 | DIP4 | DIP5 | DIP6 |
|---|---|---|---|---|---|---|
| 350mA | ---- | ---- | ---- | ---- | ---- | ---- |
| 500mA | ON | ---- | ---- | ---- | ---- | ---- |
| 600mA | ON | ON | ---- | ---- | ---- | ---- |
| 700mA | ON | ON | ON | ---- | ---- | ON |
| 900mA | ON | ON | ON | ON | ---- | ON |
| 1050mA | ON | ON | ON | ON | ON | ON |
四、核心功能操作

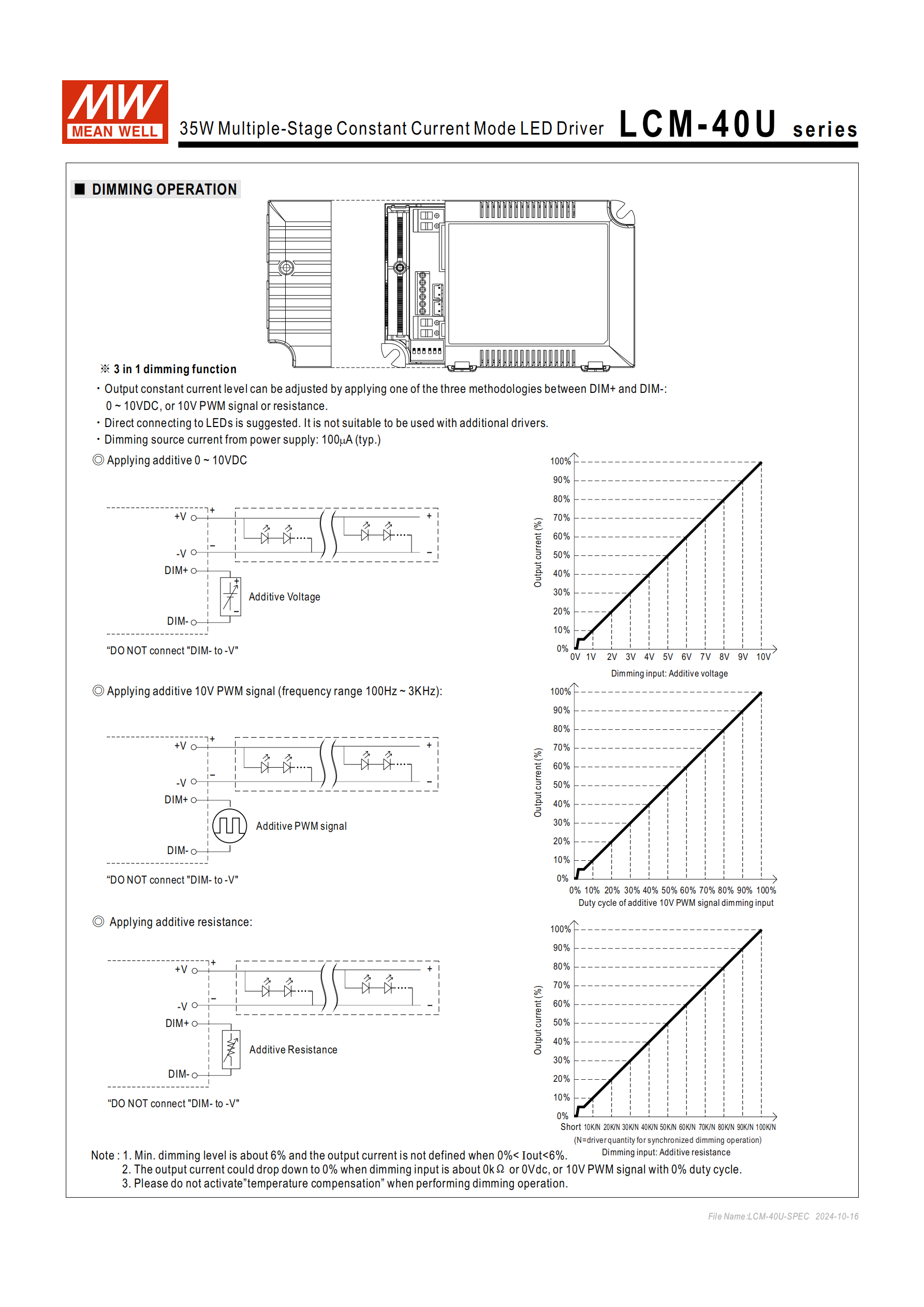

1. 三合一調光功能
可通過DIM+/DIM - 引腳實現三種調光方式，最小調光比例約 6%，0% 調光時輸出電流可降至 0，調光時禁止激活溫度補償，調光端口輸出電流典型值 100uA：
0~10VDC 電壓調光：外接 0~10V 直流電壓，輸出電流隨電壓線性變化；
10V PWM 信號調光：外接 100Hz~3KHz 的 10V PWM 信號，電流隨占空比線性變化；
外接電阻調光：電阻值隨同步調光驅動器數目 N 調整，范圍為 Short~100K/N。
2. 同步操作
最多支持10 臺驅動器同步（1 個主機 + 9 個輔助機）；
調光操作范圍10%~100%，同步前需將所有機臺設為 100% 調光；
同步線要求：長度 **<5m**、22-24AWG（0.2-0.3mm2）扁平電纜。
3. 溫度補償操作
通過NTC+/NTC - 引腳外接溫度感應器，超溫時自動降低輸出電流以保護 LED，激活時調光、同步功能失效：
支持 NTC 阻值：220K/330K/470K，空接時驅動器正常工作，按設定電流輸出；
溫度閾值：220K (<60℃滿流)、330K (<70℃滿流)、470K (<80℃滿流)，超閾值后電流隨溫度上升逐步降低。
五、保護功能
驅動器配備三重保護，保障系統穩定運行：
短路保護：恒流限制，負載異常移除后自動恢復；
過電壓保護：110~130V 范圍內關斷輸出電壓，異常解除后重啟恢復；
過溫度保護：機殼超溫時關斷輸出電壓，溫度恢復后重啟恢復。
六、環境與物理參數
環境參數
工作濕度：20~90% RH，無冷凝；
儲存環境：-40~+80℃，10~95% RH，溫度系數 ±0.03%/℃(0~50℃)；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
海拔降額：海拔超 2000 米，無風扇機型按3.5℃/1000m降低環境溫度。
物理參數
尺寸：123.581.523mm(LWH)，公差 ±1mm；
重量：?jiǎn)闻_(tái) 0.28Kg，包裝規格 54pcs/16Kg/1.12CUFT；
平均無故障時間（MTBF）：Telcordia SR-332 標準下2649.1K hrs min，MIL-HDBK-217F (25℃) 下273.7K hrs min。
七、安規與電磁兼容
安全規范：通過UL8750 認證，符合 IEC62386-101/102/207 標準；
耐壓與絕緣：輸入 - 輸出耐壓3.75KVAC，輸入 - 輸出絕緣阻抗 > 100MΩ/500VDC/25℃/70% RH；
電磁兼容：發射特性符合FCC part 15 Subpart B標準。
八、引腳與連接器
驅動器配備 TB1/TB3/TB5 端子及 SYN 同步連接器，關鍵引腳功能：
TB1：1 腳 AC/L、2 腳 AC/N（交流輸入）；
TB3：1 腳 + FAN、2 腳 - FAN（風扇輔助輸出），3 腳 + NTC、4 腳 - NTC（溫度補償），5 腳 DIM+、6 腳 DIM-（調光）；
TB5：1 腳 + V、2 腳 - V（LED 直流輸出）；
SYN 連接器（CN101/CN100）：JST B2B-XH 同等級，1/3 腳 +、2/4 腳 -（同步信號）。
4. 關鍵問題
問題 1（功能設置類）：LCM-40U 系列如何選擇輸出電流，出廠默認電流是多少，對應 DIP 開關如何設置？
答案：該系列通過 6 位 DIP 開關實現 350mA~1050mA 六檔輸出電流選擇，出廠默認 700mA，對應 DIP 開關設置為：DIP1/2/3/6 接通（ON），DIP4/5 斷開（----）。
問題 2（功能互斥類）：LCM-40U 的調光、同步、溫度補償三大功能是否可同時使用，存在哪些功能互斥規則？
答案：三大功能不可同時使用，存在兩處互斥規則：1. 進行調光操作時，禁止激活溫度補償功能；2. 激活溫度補償功能時，調光功能和同步功能均會失效。
問題 3（實際應用類）：LCM-40U 系列實現多臺同步調光的核心要求有哪些，包含臺數、線路、前期設置等方面？
答案：實現多臺同步調光的核心要求：1. 同步臺數：最多支持10 臺（1 個主機 + 9 個輔助機）；2. 線路要求：使用22-24AWG（0.2-0.3mm2）扁平電纜，同步線長度不超過 5m；3. 前期設置：同步操作前，需將所有機臺的調光設置調整為100%（出廠默認值）；4. 調光范圍：同步后的調光操作范圍為10%~100%，最小范圍由調光器設置決定。
