明緯 LCM-25 IoT 系列是 25W 交流變直流恒流型 LED 驅動器，集成低能耗藍牙 2.4GHz 通訊，輸入電壓覆蓋 180~277VAC，輸出電流可通過 DIP 開關在350mA~1050mA間六檔調節，默認 700mA，轉換效率最高達84.5%，支持10 臺設備同步操作（1 主 9 輔），調光范圍 0~100%（最低 6%），具備短路、過溫等多重保護，工作溫度為機殼 - 20℃~+85℃，塑膠外殼 Class Ⅱ 設計，適配 Casambi、Tuya、Silvair 等多種藍牙解決方案，適用于各類 LED 智能照明場景，提供 3 年保固。

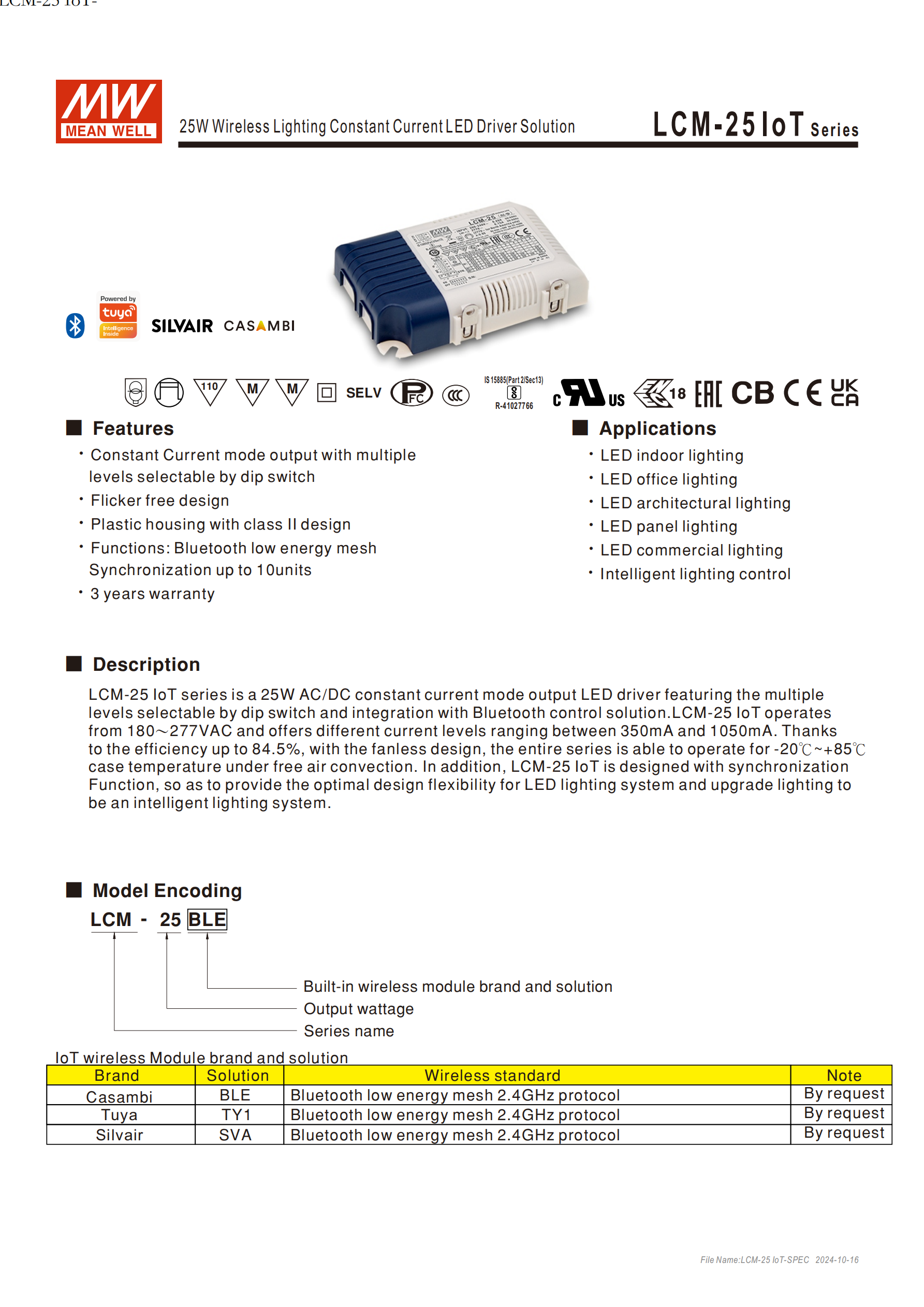

一、產品基礎定位
明緯 LCM-25 IoT 系列為25W 無線照明恒流型 LED 驅動器，核心實現交流轉直流的恒流供電，集成低能耗藍牙 2.4GHz 通訊解決方案，可將傳統 LED 照明系統升級為智能照明系統，塑膠外殼采用Class Ⅱ設計，無頻閃，提供3 年保固，廣泛適用于 LED 室內、辦公、建筑、板燈、廣告牌照明及智能照明控制場景。

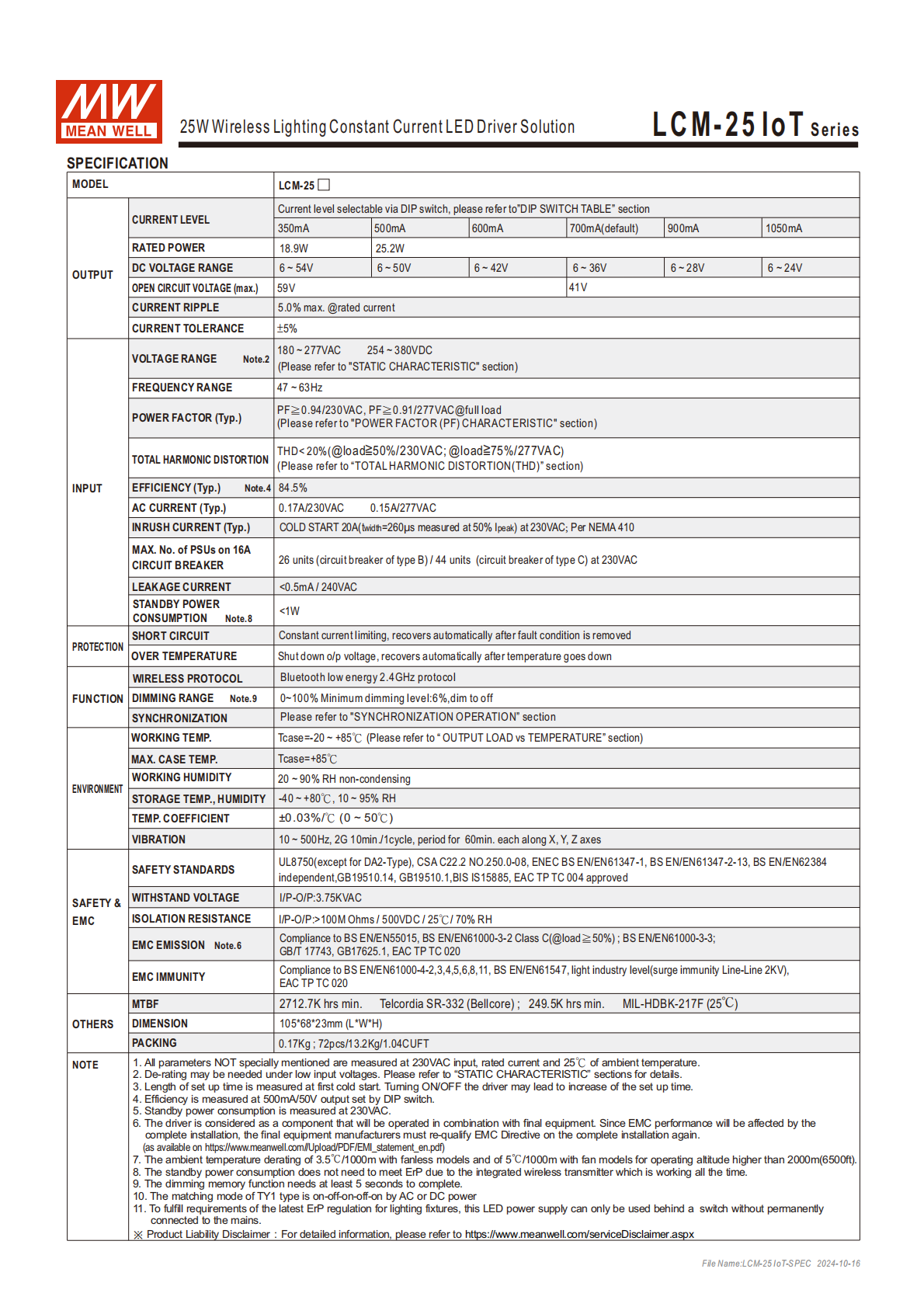

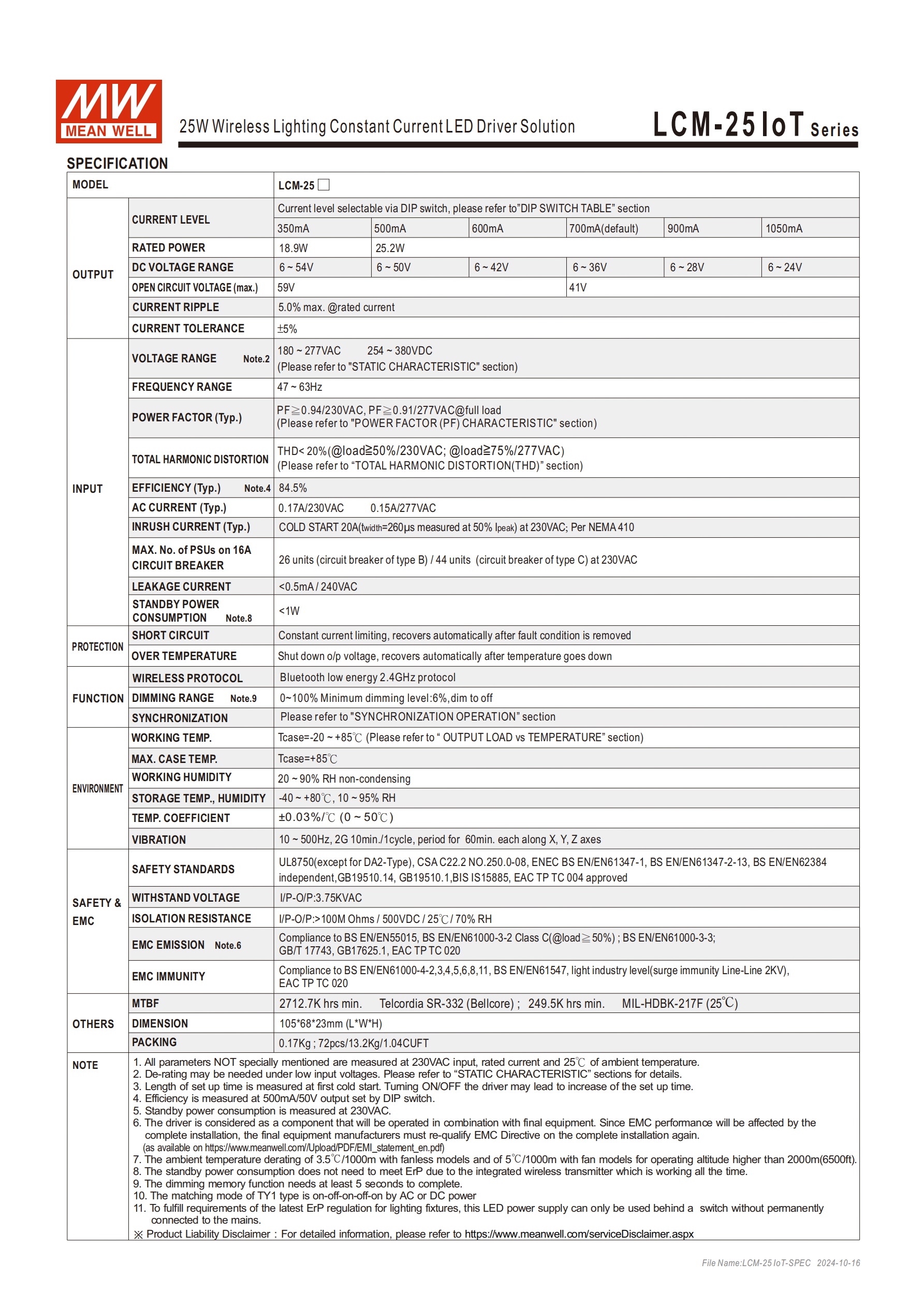

二、核心電氣規格
所有參數若無特別說明，均在 230VAC 輸入、額定負載、25℃環境下測量，關鍵數值如下表：
| 類別 | 關鍵參數 | 具體數值 / 說明 |
|---|---|---|
| 輸入 | 電壓范圍 | 180~277VAC/254~380VDC，低電壓需減額輸出 |
| 輸入 | 頻率范圍 | 47~63Hz |
| 輸入 | 功率因數 | PF≥0.94/230VAC、PF≥0.91/277VAC（滿載） |
| 輸入 | 總諧波失真 | THD<20%（230VAC 負載≥50%；277VAC 負載≥75%） |
| 輸出 | 電流范圍 | 350mA~1050mA，6 檔可調，默認 700mA，精度 ±5% |
| 輸出 | 直流電壓范圍 | 6~54V（350mA）至 6~24V（1050mA），開路電壓最大 59V/41V |
| 能效 | 轉換效率 | 最高84.5%（500mA/50V 輸出時測得） |
| 功耗 | 待機功耗 | <1W（230VAC 下，無線發射器持續工作，無需滿足 ErP） |
| 電流 | 漏電流 | <0.5mA/240VAC；浪涌電流 20A（230VAC 冷啟動） |
三、輸出電流調節（DIP 開關）
通過 6 位 DIP 開關實現 6 檔電流調節，出廠默認700mA，開關設置規則如下表（ON 為開，---- 為關）：
| 輸出電流 | 開關 1 | 開關 2 | 開關 3 | 開關 4 | 開關 5 | 開關 6 |
|---|---|---|---|---|---|---|
| 350mA | ---- | ---- | ---- | ---- | ---- | ---- |
| 500mA | ON | ---- | ---- | ---- | ---- | ---- |
| 600mA | ON | ON | ---- | ---- | ---- | ---- |
| 700mA (默認) | ON | ON | ON | ---- | ---- | ON |
| 900mA | ON | ON | ON | ON | ---- | ON |
| 1050mA | ON | ON | ON | ON | ON | ON |
四、無線解決方案與操作
無線協議：統一采用低能耗藍牙 2.4GHz通訊協議，分三種解決方案，對應不同控制 APP：
BLE（Casambi）：支持按鍵調光功能，APP 為 Casambi，實時顯示藍牙 IC 溫度；
TY1（Tuya）：匹配模式為交流 / 直流電源開 - 關 - 開 - 關 - 開，APP 為 Smart Life；
SVA（Silvair）：APP 為 Silvair。
調光功能：調光范圍0~100%，最低調光亮度 6%，支持關斷調光，調光記憶需至少 5 秒完成；藍牙 APP 端具備額外軟件溫度保護，72℃（對應機殼 85℃）時關斷電源，冷卻后手動重啟恢復，且軟件保護先于硬件保護觸發。
按鍵調光：僅 BLE 型號支持，交流市電輸入可自由分配，可定義控制脈沖（燈具 / 元素 / 組 / 場景等）。
五、同步操作
支持最多 10 臺設備同步（1 主 9 輔），核心要求：
調光操作范圍：10%~100%（最小范圍取決于調光器設置）；
同步線纜：長度 < 5m，扁平電纜，橫截面積 22~24AWG（0.2~0.3mm2）；
前置條件：同步前所有機臺需設為 100% 調光（出廠默認）。
六、保護功能
具備雙重保護機制，均為自動恢復類（除軟件過溫保護需手動重啟）：
短路保護：恒流限制，負載異常移除后自動恢復；
過溫保護：硬件層面機殼溫度過高時關斷輸出，溫度下降后自動恢復；軟件層面（APP）72℃時關斷，需手動重啟。
七、環境與物理規格
環境參數
工作溫度：機殼 **-20℃~+85℃**（海拔超 2000 米時，每 1000 米溫降 3.5℃）；
工作濕度：20~90% RH，無冷凝；
儲存環境：-40℃~+80℃，10~95% RH；
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
物理與包裝
尺寸：1056823mm（LWH）；
重量：凈重 0.17Kg，包裝 72pcs/13.2Kg/1.04CUFT；
端子規格：TB1（輸入）用 0.5~2.5mm2 線材，TB2（輸出）用 0.5~1.5mm2 線材，SYN. 連接器用 0.126~0.205mm2 線材。
八、安規與電磁兼容
安全認證：通過 UL8750、CSA C22.2 No.250.13-12、ENEC、GB19510.14、BIS IS15885 等多國認證；
絕緣耐壓：I/P-O/P 耐壓 3.75KVAC，絕緣阻抗 > 100MΩ/500VDC/25℃/70% RH；
EMC：發射符合 EN55015、GB17625.1 等，抗擾度符合 EN61000-4 系列標準，輕工業等級（浪涌抗擾度線對線 2KV）；
MTBF：≥213.3Khrs（MIL-HDBK-217F，25℃）。
九、電路與附加說明
電路為多級輸出恒流型，PFC 振蕩頻率 45KHz，PWM 振蕩頻率 70KHz，含電磁濾波、PFC 回路、MCU 控制等模塊；
230VAC 時，16A 斷路器可配置 26 臺（B 型）/44 臺（C 型）同型號電源；
天線需遠離金屬等屏蔽 RF 信號的材料，機殼最大溫度需 < 85℃。
