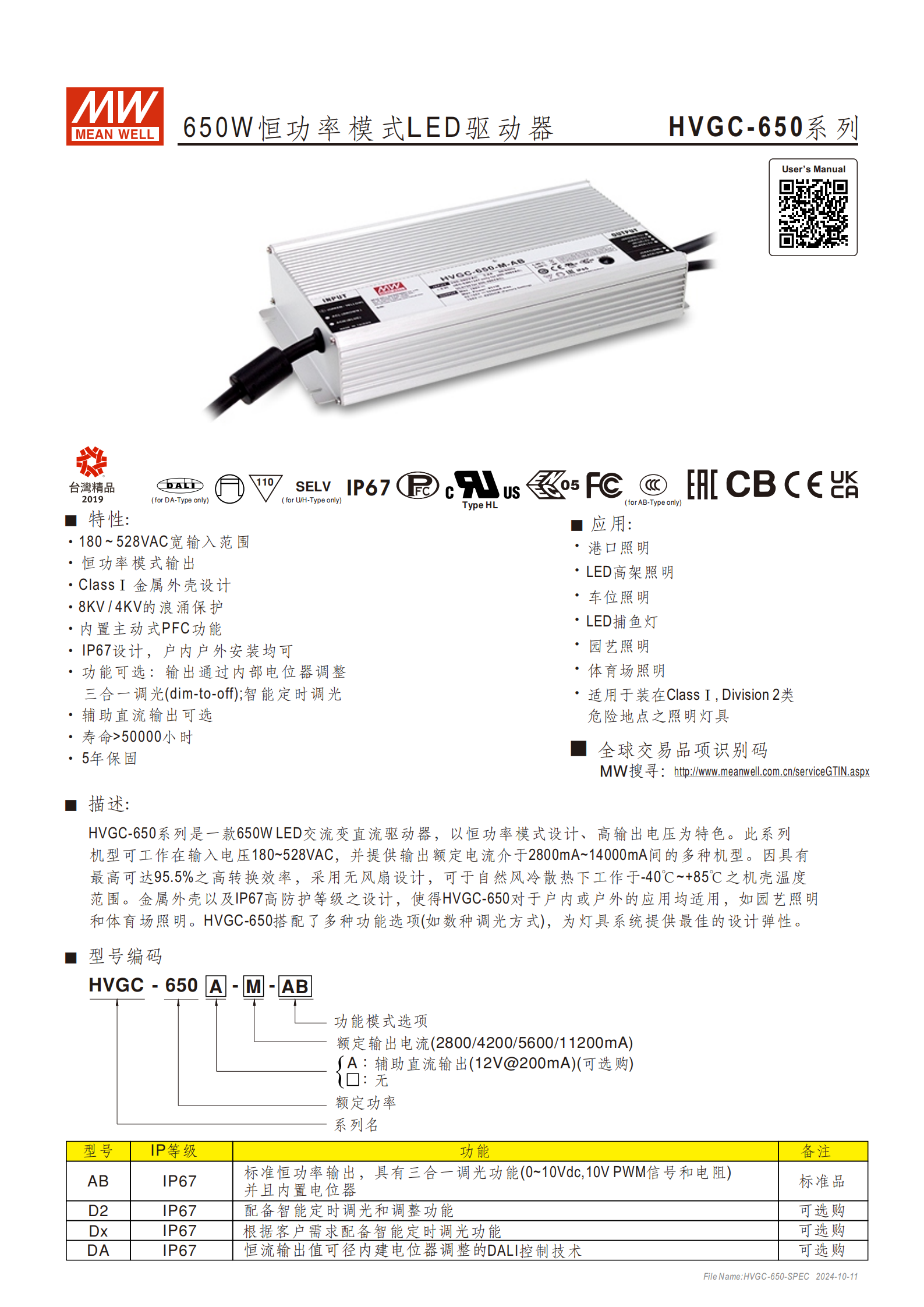

HVGC-650 系列是明緯推出的 650W 恒功率模式 LED 驅動器，擁有180~528VAC 寬輸入電壓、IP67 高防護等級和Class Ⅰ 金屬外殼，轉換效率最高達95.5%，工作溫度覆蓋 **-40℃~+85℃，具備 8KV/4KV 浪涌保護、內置主動式 PFC 功能，支持三合一調光、DALI 控制、智能定時調光等多種調光方式，分 L/M/H/U 四種額定電流機型（2800mA~11200mA），還可選輔助直流輸出，壽命超50000 小時 **、5 年保固，適用于港口、體育場、捕魚燈等戶內戶外照明場景，且可用于 Class Ⅰ Division 2 類危險地點。
一、產品核心定位
HVGC-650 系列是明緯出品的650W 恒功率模式 LED 交流變直流驅動器，主打高輸出電壓、寬電壓輸入和多場景適配，為戶內戶外 LED 照明提供恒功率供電方案，金屬外殼設計且防護等級高，可應用于危險地點照明，是 2019 臺灣精品認證產品，提供5 年保固，外殼溫度低于 80℃時工作壽命 **>50000 小時 **。
二、核心產品特性
電氣基礎特性
輸入：180~528VAC寬電壓，頻率 47~63Hz，同時支持 254VDC~747VDC 直流輸入；
輸出：恒功率模式，分 4 種額定電流機型，轉換效率最高95.5%，無風扇自然風冷散熱；
保護功能：8KV（線對地）/4KV（線對線）浪涌保護，短路（恒流限制、自動恢復）、過電壓（關斷重啟）、過溫度（關斷重啟）保護，漏電流 **<0.75mA/480VAC**；
核心功能：內置主動式 PFC，滿載時功率因數 PF≧0.95（480VAC）~0.98（230VAC），總諧波失真THD<20%（負載≧50%）。
環境與結構
防護等級：IP67，戶內戶外均可安裝；
外殼：Class Ⅰ 金屬外殼，尺寸28014448.5mm(LWH)，單臺凈重 3.9Kg，4 臺整包裝 16.6Kg/0.98CUFT；
工作環境：機殼溫度 **-40℃~+85℃**，工作濕度 20~95% RH 無冷凝，儲存溫度 - 40~+80℃；
耐候性：溫度系數 ±0.03%/℃（0~55℃），耐振動 10~500Hz/5G，X/Y/Z 軸各 72 分鐘。
可靠性
MTBF：最低728.1K hrs（Telcordia SR-332 標準）、60.2K hrs（MIL-HDBK-217F 標準，25℃）；
啟動時間：500ms（230/347/480VAC 冷機啟動），頻繁開關機可能延長。

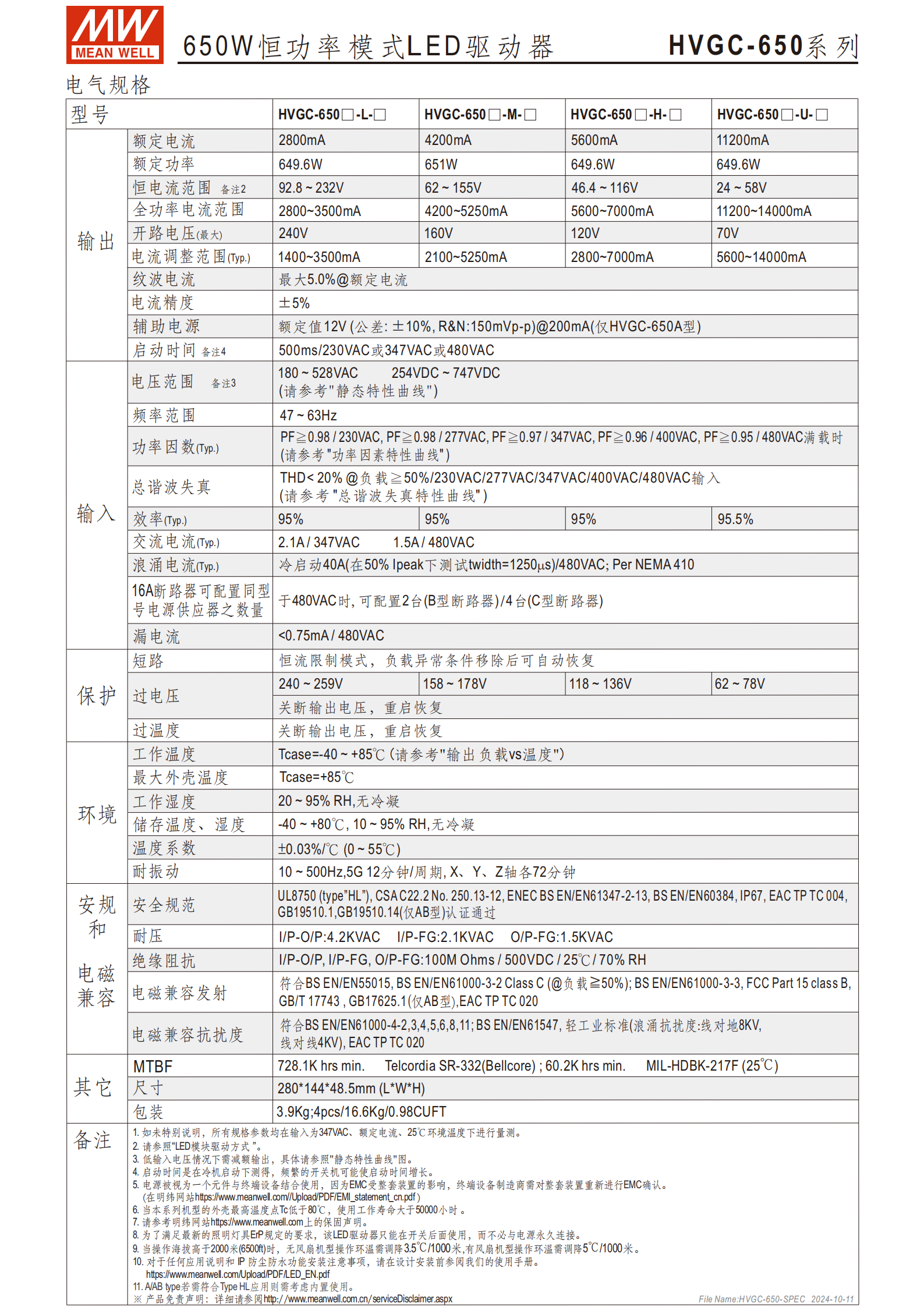

三、型號與電氣規格
型號編碼規則：HVGC-650-額定電流-功能模式-輔助輸出（A = 有輔助輸出，無 = 無）；
核心機型電氣參數（下表為關鍵指標）：| 機型 | 額定電流 | 額定功率 | 恒電流電壓范圍 | 開路電壓 (最大) | 電流調整范圍 | 效率 (Typ.) ||------|----------|----------|----------------|----------------|--------------|------------|| L | 2800mA | 649.6W | 92.8~232V | 240V | 1400~3500mA | 95% || M | 4200mA | 649.6W | 62~155V | 160V | 2100~5250mA | 95% || H | 5600mA | 649.6W | 46.4~116V | 120V | 2800~7000mA | 95% || U | 11200mA | 651W | 24~58V | 70V | 5600~14000mA | 95.5% |
功能模式分類（均為 IP67 等級）：| 模式 | 核心功能 | 產品屬性 ||------|----------|----------|| AB | 標準恒功率 + 三合一調光 + 內置電位器 | 標準品 || D2 | 智能定時調光 + 調整功能 | 可選購 || Dx | 客戶定制化智能定時調光 | 可選購 || DA | DALI 控制 + 內建電位器調恒流 | 可選購 |
可選輔助輸出：僅 HVGC-650A 型支持，12V±10%@200mA，紋波 150mVp-p。

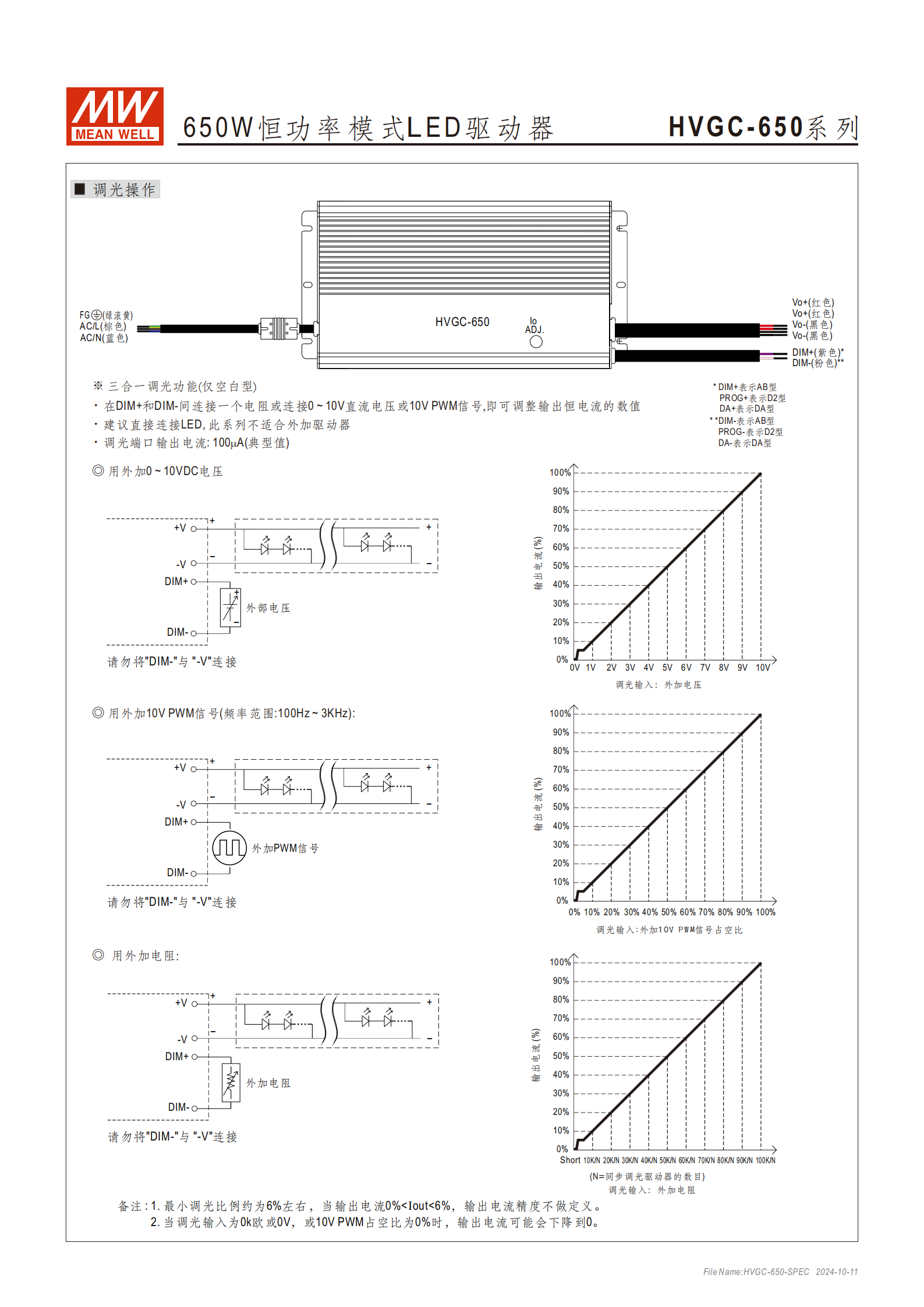

四、調光功能詳解
該系列支持多種調光方式，不同功能模式對應不同調光方案，核心參數：最小調光比例約 6%，0%<Iout<6% 時電流精度無定義，0V/0 歐 / PWM 占空比 0% 時輸出電流可降為 0。
三合一調光（AB 型）：DIM+/- 端口支持 3 種調光方式，調光端口輸出電流 100μA（典型值）
0~10Vdc 直流電壓調光：電壓與輸出電流線性對應；
10V PWM 信號調光：頻率 100Hz~3KHz，占空比對應輸出電流比例；
電阻調光：DIM+/- 間外接電阻，電阻值與輸出電流成反比。
定時調光（Dxx 型）：14 小時內自動調節輸出電流，支持客戶定制，提供 3 種經典模式：
住宅照明（D01）：按工作時長分 100%→70%→50%→70% 四檔調光；
街道照明（D02）：按工作時長分 50%→80%→100%→60%→80% 五檔調光；
隧道照明（D03）：按工作時長分 70%→100%→70% 三檔調光。
DALI 調光（DA 型）：DA+/- 端口接入 DALI 信號，支持DALI 協議 16 組 64 個地址，開機默認6% 輸出電流。
五、安規與電磁兼容
安規認證：UL8750 (type”HL”)、CSA C22.2 No. 250.13-12、ENEC BS EN/EN61347-2-13 等，僅 AB 型通過國標 GB19510.1/GB19510.14 認證；
耐壓與絕緣：I/P-O/P:4.2KVAC、I/P-FG:2.1KVAC、O/P-FG:1.5KVAC；絕緣阻抗均為 100M Ohms / 500VDC（25℃/70% RH）；
電磁兼容
發射：符合 BS EN/EN55015、FCC Part 15 class B、GB/T 17743 等（AB 型含 GB17625.1）；
抗擾度：符合 BS EN/EN61000-4 系列標準，浪涌抗擾度 8KV（線對地）/4KV（線對線）。
六、應用場景
常規戶外 / 戶內照明：港口照明、LED 高架照明、車位照明、園藝照明、體育場照明；
特殊照明：LED 捕魚燈；
危險地點照明：適用于Class Ⅰ Division 2 類危險地點的照明燈具。
七、重要使用備注
低輸入電壓需減額輸出，海拔高于 2000 米時，無風扇機型環溫每 1000 米調降 3.5℃；
該驅動器需接在開關后使用，不可與電源永久連接，以滿足 ErP 規定；
建議直接連接 LED，不適合外加驅動器；
EMC 受整套終端設備影響，設備制造商需重新做 EMC 確認。
關鍵問題
HVGC-650 系列不同額定電流機型的核心電壓參數有何差異，適配哪些不同的 LED 照明負載？答案：該系列分 L (2800mA)、M (4200mA)、H (5600mA)、U (11200mA) 四款機型，恒電流電壓范圍依次為 92.8~232V、62~155V、46.4~116V、24~58V，開路電壓最大值依次為 240V、160V、120V、70V；L/M/H 機型適配高電壓、低電流的 LED 負載，如體育場高桿燈、港口照明等大功率集成 LED，U 機型適配低電壓、大電流的 LED 負載，如多模組拼接的捕魚燈、高架燈帶等。
HVGC-650 系列的三種調光方式各有什么特點，分別適用于什么應用場景？答案：①三合一調光（AB 型）：支持 0~10Vdc/10V PWM / 電阻三種輸入方式，操作簡單、兼容性強，適用于需要現場手動調節或常規智能中控的場景，如園藝照明、車位照明；②定時調光（Dxx 型）：14 小時自動調光，無需人工干預，適用于需要按時間規律調節亮度的場景，如街道照明、隧道照明；③DALI 調光（DA 型）：支持 DALI 總線協議，可實現多設備組網、地址化控制，適用于需要集中智能管理的大型場景，如體育場、港口等規?；彰飨到y(tǒng)。
HVGC-650 系列能適應惡劣環境的核心設計要點有哪些，為何可用于 Class Ⅰ Division 2 類危險地點？答案：適應惡劣環境的核心設計：①防護等級IP67，防塵防水，戶內戶外均可安裝；②Class Ⅰ 金屬外殼，具備良好的接地和抗干擾能力；③寬工作溫度 **-40℃~+85℃，耐振動、浪涌保護（8KV/4KV），短路 / 過壓 / 過溫多重保護；④無風扇自然風冷，減少故障點，適應多粉塵、高濕環境?？捎糜?Class Ⅰ Division 2 類危險地點的核心原因是其金屬外殼的防爆防護設計和完善的電氣保護系統 **，能避免因電氣故障產生的電火花等危險因素，滿足危險地點的照明供電安全要求。
