一、型號編碼規則
HVGC-480 - 功率段 - 額定輸出電流 - 功能模式選項
系列名：HVGC-480
額定功率：480（固定 480W 恒功率）
額定輸出電流段：L (1400mA)、M (2100mA)、H (2800mA)（核心區分，三款基礎機型）
功能模式選項：AB/Blank/D2/Dx/ADA（決定調光、防護、功能配置，為可選后綴）
二、基礎機型（按額定輸出電流劃分，全系列額定功率均為 480W）
| 基礎型號 | 額定輸出電流 | 核心輸出參數標識 |
|---|---|---|
| HVGC-480-L-XXX | 1400mA | L 段 |
| HVGC-480-M-XXX | 2100mA | M 段 |
| HVGC-480-H-XXX | 2800mA | H 段 |
三、功能模式后綴（XXX 部分，決定 IP 等級、調光 / 功能，與基礎機型組合成完整型號）
| 功能后綴 | 防護等級 | 核心功能特點 | 產品屬性 | 適配組合示例 |
|---|---|---|---|---|
| AB | IP65 | 標準恒功率輸出，三合一調光（0~10Vdc/10V PWM / 電阻），內置電位器 | 標準品 | HVGC-480-L-AB、HVGC-480-M-AB、HVGC-480-H-AB |
| Blank | IP67 | 輸出電流 Io、輸出電壓 Vo 固定，無調光功能 | 可選購 | HVGC-480-L-Blank、HVGC-480-M-Blank、HVGC-480-H-Blank |
| D2 | IP67 | 配備智能定時調光 + 手動調整功能，支持 14 小時自動調光（住宅 / 街道 / 隧道 3 種標準模式） | 可選購 | HVGC-480-L-D2、HVGC-480-M-D2、HVGC-480-H-D2 |
| Dx | IP67 | 按客戶定制需求配置智能定時調光功能，14 小時自動調光邏輯可定制 | 可選購 | HVGC-480-L-Dx、HVGC-480-M-Dx、HVGC-480-H-Dx |
| ADA | IP65 | 搭載 DALI 控制技術（初級側），恒流值可通過內置電位器調整，支持 DALI 16 組 64 地址 | 可選購 | HVGC-480-L-ADA、HVGC-480-M-ADA、HVGC-480-H-ADA |
四、完整型號示例
結合基礎電流段 + 功能后綴，形成最終可采購型號，核心示例如下：
HVGC-480-L-AB（IP65，1400mA，三合一調光，標準品）
HVGC-480-M-D2（IP67，2100mA，標準智能定時調光）
HVGC-480-H-ADA（IP65，2800mA，DALI 控制調光）
HVGC-480-L-Blank（IP67，1400mA，Io/Vo 固定）
HVGC-480-M-Dx（IP67，2100mA，定制定時調光）
注：所有功能后綴均可與 L/M/H 三個電流段自由組合，滿足不同電流、調光、防護的搭配需求。
HVGC-480 系列是明緯推出的480W 恒功率模式 LED 驅動器，擁有180~528VAC 寬輸入電壓范圍，分 L/M/H 三款核心機型對應1400/2100/2800mA 額定輸出電流，具備IP65/IP67 高防護等級、Class Ⅰ 金屬外殼和內置主動式 PFC，轉換效率達94.5%，工作溫度為 **-40℃~+90℃，支持三合一調光、智能定時調光、DALI 控制等多種調光方式，防護含短路、過壓、過溫等，MTBF 最低達74K hrs**，壽命超50000 小時，適配港口、高架、捕魚燈等戶內外照明，還可用于 Class Ⅰ Division 2 危險地點。
一、產品基礎信息
產品定位：HVGC-480 系列為480W 恒功率模式LED 交流變直流驅動器，由明緯出品，采用無風扇設計，自然風冷散熱，適配戶內 / 戶外多場景照明。
核心質保與壽命：提供5 年保固，當外殼最高溫度 Tc<80℃時，工作壽命 > 50000 小時；MTBF 指標為最低74K hrs(MIL-HDBK-217F/25℃)、932.9K hrs(Telcordia SR-332)。
物理規格：機身尺寸26212543.8mm(LWH)，單臺重量2.72Kg，4 臺整包裝11.45Kg/0.55CUFT；外殼為Class Ⅰ 金屬材質，防護等級分IP65/IP67。
二、核心電氣特性
輸入參數
電壓范圍：180~528VAC、254~747VDC（低輸入電壓需減額輸出）；
頻率范圍：47~63Hz；
功率因數：滿載時 PF≧0.98 (230/277VAC)、≧0.97 (347VAC)、≧0.96 (400VAC)、≧0.95(480VAC)；
總諧波失真：THD<20%（負載≧50%，全輸入電壓段）；
轉換效率：典型值94.5%（全核心機型一致）。
輸出核心參數（分 L/M/H 三款機型，額定功率均為 480W）| 機型 | 額定輸出電流 | 恒電流范圍 | 全功率電流范圍 | 開路電壓 (最大) | 電流調整范圍 ||------------|--------------|------------|----------------|----------------|--------------|| HVGC-480-L | 1400mA | 137~343V | 1400~1750mA | 350V | 700~1750mA || HVGC-480-M | 2100mA | 92~228.5V | 2100~2625mA | 240V | 1050~2625mA || HVGC-480-H | 2800mA | 68~171.5V | 2800~3500mA | 180V | 1400~3500mA |
紋波電流：最大5.0%（@額定電流）；
啟動時間：500ms（230/347/480VAC 冷機啟動，頻繁開關機會延長）。
其他電氣指標
浪涌電流：冷啟動40A（480VAC，50% Ipeak，twidth=1100μs），符合 NEMA 410；
漏電流：<0.75mA（480VAC，恒流限制模式）；
斷路器配置：480VAC 時，B 型可配 2 臺、C 型可配 4 臺同型號驅動器。
三、機型功能模式分類（按后綴區分，核心參數見下表）
| 型號后綴 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| AB | IP65 | 標準恒功率，三合一調光，內置電位器 | 標準品 |
| Blank | IP67 | Io 和 Vo 固定 | 可選購 |
| D2 | IP67 | 智能定時調光 + 調整功能 | 可選購 |
| Dx | IP67 | 客戶定制智能定時調光 | 可選購 |
| ADA | IP65 | DALI 控制技術，恒流值內置電位器可調 | 可選購 |
四、調光功能詳解

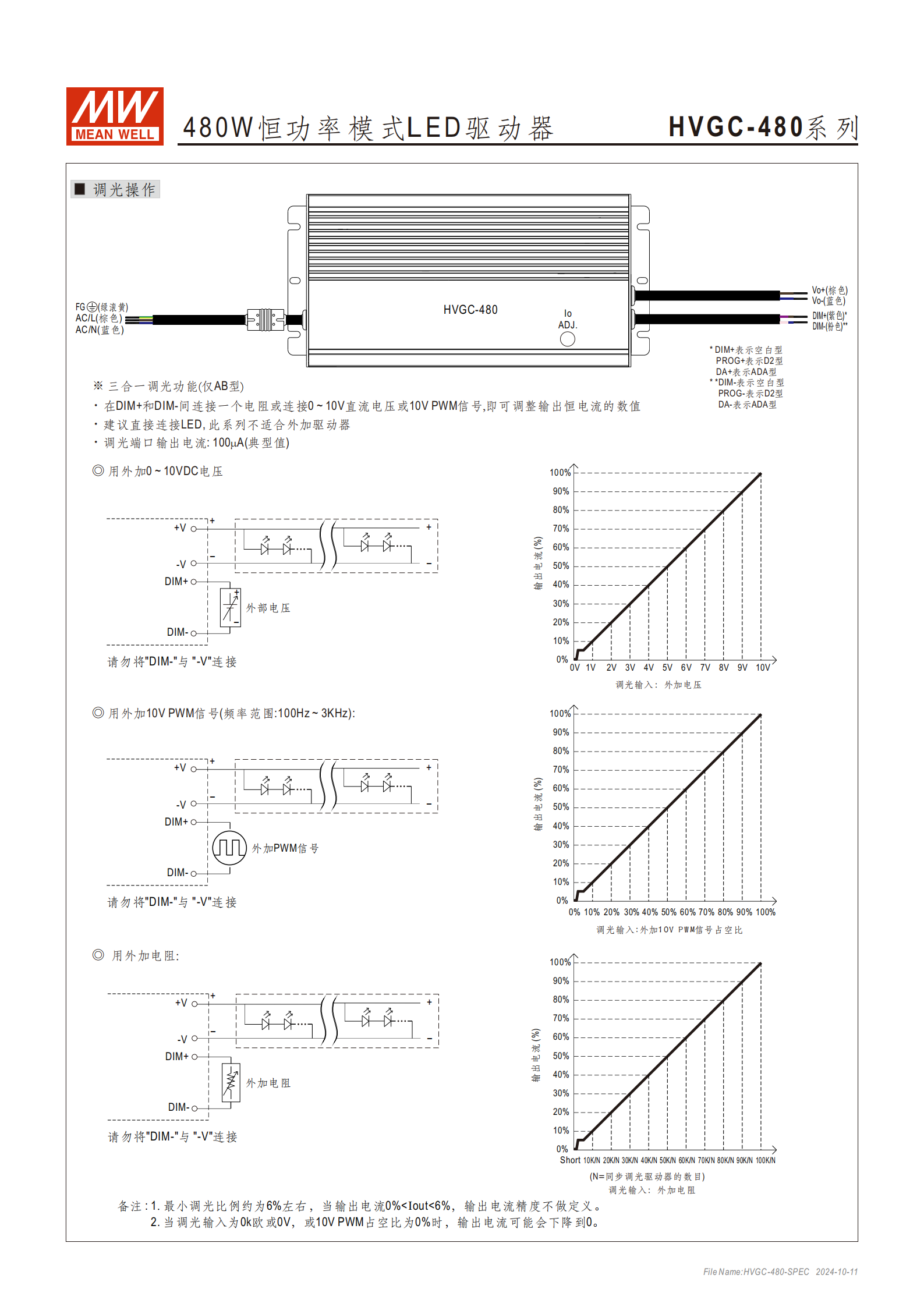

三合一調光（僅 AB 型）
調光方式：DIM+/DIM - 端口可接0~10Vdc 直流電壓、**10V PWM 信號（100Hz~3KHz）** 或外接電阻，調光端口輸出電流 Typ.100μA；
調光精度：最小調光比例約6%，0%<Iout<6% 時電流精度無定義；0 歐 / 0V/0% 占空比時輸出電流可降至 0。
智能定時調光（D2/Dx 型）
核心規則：14 小時內自動調節輸出電流，提供住宅、街道、隧道 3 種標準模式，Dx 型支持客戶定制；
各模式核心：住宅模式（D01）分 3 個時間節點調光，街道模式（D02）分 4 個節點，隧道模式（D03）分 2 個節點，均以電源開機時間為計時起點。
DALI 控制（僅 ADA 型）
控制方式：DA+/DA - 端口接入 DALI 信號（初級側）；
協議支持：DALI 協議 16 組和 64 個地址；
開機默認：固定6% 輸出電流開機。
五、保護功能
短路保護：恒流限制模式，負載異常條件移除后自動恢復；
過電壓保護：L 型351~381V、M 型241~257V、H 型181~193V；
過溫度保護：外殼超溫時關斷輸出電壓，溫度恢復后重啟恢復。
六、環境與安規
環境參數
工作濕度：20~95%RH（無冷凝）；
儲存溫濕度：-40~+80℃、10~95% RH（無冷凝）；
溫度系數：±0.03%/℃（0~60℃）；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；
海拔降額：海拔 > 2000 米時，無風扇機型3.5℃/1000 米調降工作環溫。
安規與電磁兼容
安全規范：通過UL8750(Type HL)、CSA C22.2 No.250.13-14、EN61347 等認證，EAC TP TC 004 認證；
耐壓：I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC；
絕緣阻抗：100M Ohms（I/P-O/P/I/P-FG/O/P-FG，500VDC/25℃/70%RH）；
電磁兼容：發射符合 EN55015、FCC Part 15 Class B 等；抗擾度符合 EN61000-4 系列，浪涌抗擾度線對地 4KV、線對線 2KV。
七、應用場景
常規照明：港口照明、LED 高架照明、車位照明、LED 捕魚燈；
特殊場景：Class Ⅰ Division 2 類危險地點的照明燈具。
關鍵問題
問題 1（產品選型）：HVGC-480 系列按輸出電流分哪幾款核心機型，各機型的核心輸出參數差異是什么？答案：分 HVGC-480-L (1400mA)、HVGC-480-M (2100mA)、HVGC-480-H (2800mA) 三款，額定功率均為 480W；核心差異為恒電流范圍（L：137~343V、M：92~228.5V、H：68~171.5V）、開路電壓（L：350V、M：240V、H：180V）、全功率電流范圍（L：1400~1750mA、M：2100~2625mA、H：2800~3500mA）。
問題 2（功能應用）：HVGC-480 系列不同調光功能分別對應哪些機型，各調光方式的核心特點是什么？答案：三合一調光僅 AB 型支持，可通過 0~10Vdc、10V PWM、外接電阻三種方式調光，最小調光比例 6%；智能定時調光為 D2/Dx 型，D2 含住宅 / 街道 / 隧道 3 種標準 14 小時自動調光模式，Dx 支持客戶定制；DALI 控制僅 ADA 型支持，初級側接入 DALI 信號，支持 16 組 64 地址，6% 電流開機。
問題 3（環境與可靠性）：HVGC-480 系列的工作環境極限參數是什么，可靠性相關的核心指標有哪些？答案：工作環境極限參數：外殼溫度 **-40℃~+90℃**，工作濕度 20~95% RH（無冷凝），海拔 > 2000 米時無風扇機型每 1000 米調降 3.5℃工作環溫；可靠性核心指標：轉換效率 94.5%，Tc<80℃時壽命> 50000 小時，MTBF 最低 74K hrs (MIL-HDBK-217F/25℃)、932.9K hrs (Telcordia SR-332)，5 年保固，具備短路（自動恢復）、過壓、過溫（關斷重啟）全維度保護。
