明緯HVGC-320 系列是 320W 恒流型 LED 驅動器，擁有180~528VAC寬輸入范圍，具備IP65/IP67防護等級、內置主動式 PFC功能，轉換效率最高達93.5%，無風扇設計可在 **-40℃~+90℃機殼溫度下工作，提供 700mA~3500mA 多檔額定輸出電流，分 A/B/AB/Dx/D2 等功能型號，支持內部電位器調流、三合一調光（0~10Vdc/10V PWM / 電阻）、智能定時調光等功能，適配 LED 街道 / 高架 / 車位 / 捕魚燈等照明場景，防護含短路、過壓、過溫保護，壽命超50000 小時 **，提供5 年保固。
一、產品基礎信息

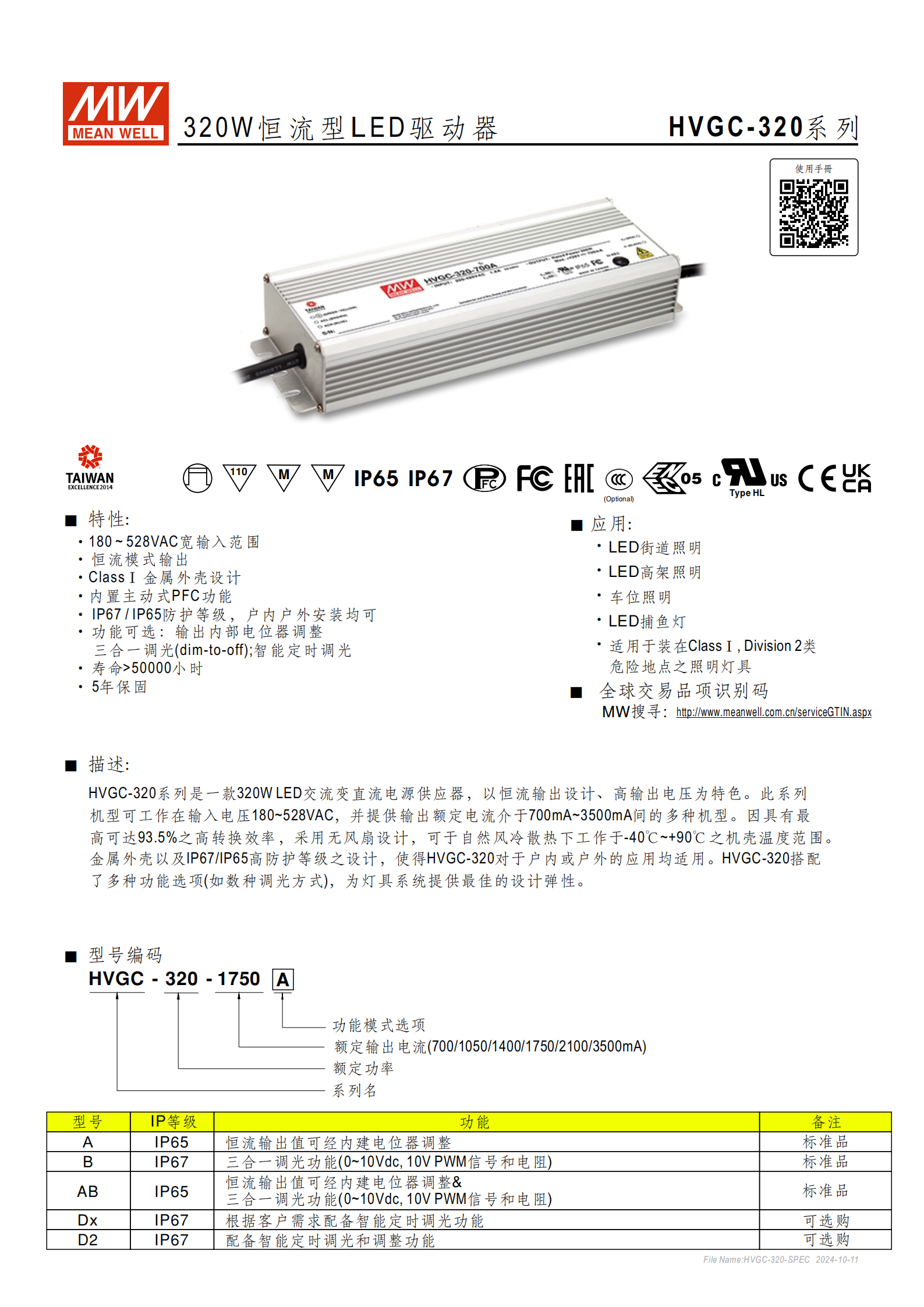

明緯HVGC-320 系列為320W 恒流型 LED 交流變直流驅動器，主打恒流輸出、高輸出電壓設計，適配戶內 / 戶外照明場景，為 Class Ⅰ 金屬外殼，無風扇自然風冷散熱，壽命 > 50000 小時（機殼最高溫度 Tc<80℃時），提供5 年保固，MTBF 最小值達 1721.7K hrs（Telcordia SR-332 標準）、146.9K hrs（MIL-HDBK-217F 標準，25℃）。
二、核心特性
寬輸入范圍：180~528VAC，同時支持 254VDC~747VDC 直流輸入，低輸入電壓下需減額輸出；
功率因數與效率：內置主動式 PFC 功能，滿載時 PF≥0.98（230VAC）/≥0.97（277VAC）/≥0.95（347VAC）/≥0.93（480VAC）；轉換效率典型值93.5%（3500mA 機型為 93%）；
防護與環境：防護等級分IP65/IP67，工作機殼溫度 **-40℃~+90℃，工作濕度 20~95% RH（無冷凝），儲存溫濕度 - 40~+80℃、10~95% RH；耐振動為 10~500Hz、5G，X/Y/Z 軸各 72 分鐘；海拔超 2000 米時，環境溫度按3.5℃/1000m** 比例降額；
電磁兼容與安規：符合 FCC Part 15 Subpart B、EN55015 等 EMC 標準，浪涌抗擾度線對地 4KV、線對線 2KV；通過 UL8750、CSA C22.2 No.250.13-12、IEC61347 等安全規范，CCC 認證為可選機型。
三、型號分類
該系列按額定輸出電流和功能模式雙維度劃分，額定功率除 700mA 機型為 300W 外，其余均為 320W，具體功能型號參數如下：
| 功能型號 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| A | IP65 | 內置電位器調整恒流輸出值 | 標準品 |
| B | IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調流 + 三合一調光 | 標準品 |
| Dx | IP67 | 客戶定制智能定時調光 | 可選購 |
| D2 | IP67 | 智能定時調光 + 調流功能 | 可選購 |

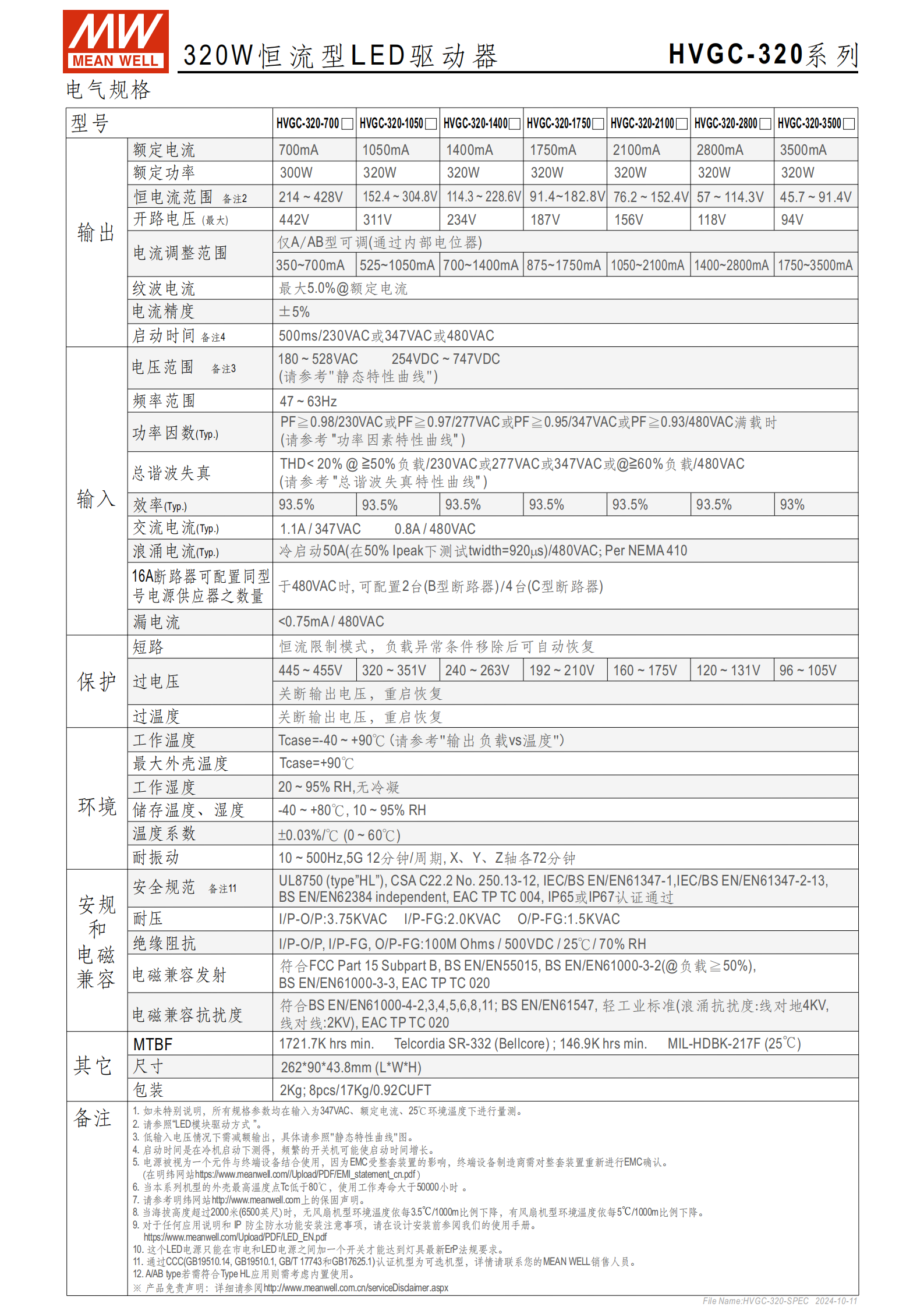

四、關鍵電氣規格
全系列提供 7 檔額定輸出電流，核心電氣參數隨型號變化，關鍵數值如下表（核心參數）：
| 型號 | 額定電流 | 恒流范圍 (V) | 開路電壓最大值 (V) | 電流調整范圍 | 過壓保護范圍 (V) |
|---|---|---|---|---|---|
| HVGC-320-700 | 700mA | 214~428 | 442 | 350~700mA | 445~455 |
| HVGC-320-1050 | 1050mA | 152.4~304.8 | 311 | 525~1050mA | 320~351 |
| HVGC-320-1400 | 1400mA | 114.3~228.6 | 234 | 700~1400mA | 240~263 |
| HVGC-320-1750 | 1750mA | 91.4~182.8 | 187 | 875~1750mA | 192~210 |
| HVGC-320-2100 | 2100mA | 76.2~152.4 | 156 | 1050~2100mA | 160~175 |
| HVGC-320-2800 | 2800mA | 57~114.3 | 118 | 1400~2800mA | 120~131 |
| HVGC-320-3500 | 3500mA | 45.7~91.4 | 94 | 1750~3500mA | 96~105 |
| 通用電氣參數：紋波電流最大 5.0%@額定電流；啟動時間 500ms（230/347/480VAC 冷機）；漏電流 < 0.75mA/480VAC；溫度系數 ±0.03%/℃（0~60℃）；耐壓 I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC；絕緣阻抗≥100M Ohms/500VDC（25℃/70% RH）。 |
五、保護功能
全系列內置三重保護，均為自恢復式（異常條件移除后重啟恢復）：
短路保護：進入恒流限制模式，無輸出關斷；
過壓保護：達到對應型號過壓閾值后，關斷輸出電壓；
過溫保護：機殼溫度過高時，關斷輸出電壓。
六、調光功能
為該系列核心選配功能，分三合一調光和智能定時調光兩類，僅特定型號支持：

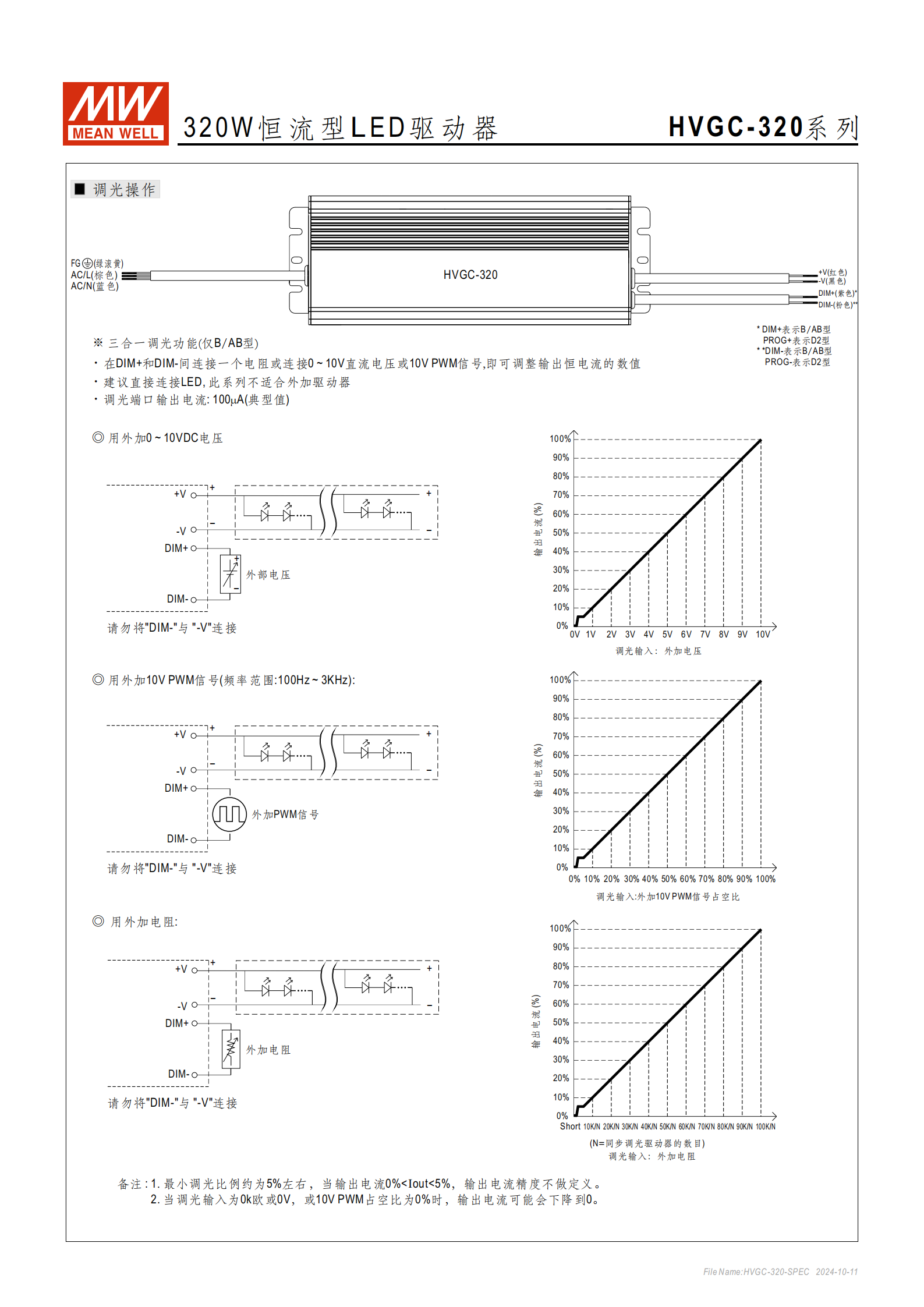

三合一調光（B/AB 型）
調光方式：0~10Vdc 直流電壓、10V PWM 信號（頻率 100Hz~3KHz）、外接電阻三種，調光端口輸出電流典型值 100μA；
調光比例：最小約5%，0V/0 歐 / 0% 占空比時輸出電流可降至 0，5% 以下電流精度無定義；
注意事項：禁止將 DIM - 與 - V 連接，建議直接連接 LED，不適外加驅動器。
智能定時調光（Dx/D2 型，客戶定制）
核心邏輯：連續 14 小時內自動調節輸出電流，明緯提供 3 種典型模式，支持客戶定制；
典型模式：D01（住宅照明）、D02（街道照明）、D03（隧道照明），各模式按工作時長劃分不同調光比例節點。
七、物理與包裝參數
尺寸：統一為2629043.8mm（LWH），公差 ±1mm；
線材：標配 STW 18AWG 線材，調光 / 編程端口為 UL2517 22AWG 線材；
包裝：單臺重量 2Kg，8 臺為 1 箱，每箱 17Kg、0.92CUFT。
八、應用場景
常規 LED 照明：街道照明、高架照明、車位照明、LED 捕魚燈；
特殊場景：Class Ⅰ Division 2 類危險地點的照明燈具。
九、重要使用備注
所有規格默認在 347VAC、額定電流、25℃環境下測試；
海拔超 2000 米需按標準降額使用；
EMC 受整套燈具裝置影響，終端制造商需重新確認 EMC 合規性；
需在市電與 LED 電源間加開關，滿足最新 ErP 法規要求；
A/AB 型若適配 Type HL 應用，需考慮內置使用。
關鍵問題
問題 1：HVGC-320 系列不同功能型號的核心區別與適用場景是什么？
答案：該系列分 A/B/AB/Dx/D2 五大功能型號，核心區別在 IP 等級和調光 / 調流功能：①A 型（IP65）為基礎款，僅支持內置電位器調流，適合對防護要求一般、僅需簡單調流的常規照明場景；②B 型（IP67）無電位器調流，支持三合一調光，適合戶外高防護、需靈活調光的場景（如街道燈）；③AB 型（IP65）兼具調流和三合一調光，適合戶內 / 半戶外、需雙重調節功能的場景；④Dx/D2 型（IP67，可選）為定制款，支持智能定時調光（D2 額外帶調流），適合需自動化定時調節亮度的場景（如隧道、住宅園區照明）。IP67 型號比 IP65 防護等級更高，更適配戶外潮濕、多塵的惡劣環境。
問題 2：HVGC-320 系列的三合一調光功能如何實現，有哪些關鍵使用要求？
答案：三合一調光為 B/AB 型專屬功能，可通過三種方式實現：①外接 0~10Vdc 直流電壓，電壓與輸出電流呈正相關；②外接 10V PWM 信號（頻率范圍 100Hz~3KHz），輸出電流隨占空比提升而增加；③外接電阻，電阻值變化對應輸出電流調整。關鍵使用要求：①調光端口典型輸出電流 100μA，禁止將 DIM - 引腳與 - V 引腳連接；②最小調光比例約 5%，5% 以下輸出電流精度無定義，0V/0 歐 / 0% 占空比時電流可降至 0；③該系列建議直接連接 LED 負載，不適宜外加其他驅動器。
問題 3：HVGC-320 系列在使用過程中，哪些環境和工況下需要進行輸出減額，具體要求是什么？
答案：該系列有兩種情況需輸出減額，具體要求為：①低輸入電壓工況：當輸入電壓低于標準值時，需根據產品 “靜態特性曲線” 進行輸出減額，無固定數值，需按曲線匹配；②高海拔環境：當使用海拔高度超過2000 米（6500 英尺）時，因該系列為無風扇機型，環境溫度需按3.5℃/1000 米的比例下降，即海拔每升高 1000 米，允許的最高工作環境溫度降低 3.5℃；③補充：機殼溫度若接近 + 90℃上限，也需根據 “輸出負載 vs 溫度” 曲線進行負載減額，避免超溫觸發保護。
