HVGC-240-「額定輸出電流」-「功能模式」

• 系列名：HVGC-240（240W 恒流型 LED 驅動器）

• 額定輸出電流：700/1050/1400/1750/2100/2800/3500mA（共 7 檔）

• 功能模式：A/B/AB（標準品）、Dx/D2（可選購，x 為定制編號）

二、7 款核心額定電流基礎型號（通用參數）

所有型號額定功率均為 240W（3500mA 款為 240.1W），輸入電壓統一為 180~528VAC/254~747VDC，以下為各型號核心輸出參數：

三、5 類功能模式型號（與 7 款基礎型號組合）

每款額定電流基礎型號，均可搭配 5 類功能模式，形成完整型號（如 HVGC-240-1750A、HVGC-240-3500B 等），功能、防護等級為核心區分點，詳細如下：

四、典型完整型號示例

結合上述基礎型號 + 功能模式，常見完整型號如下（可按需組合 7 檔電流 + 5 類功能）：

1. 標準品：HVGC-240-700A、HVGC-240-1750B、HVGC-240-3500AB

2. 選購品：HVGC-240-1050D01（住宅定時調光）、HVGC-240-2800D02（街道定時調光）、HVGC-240-2100D2（定時調光 + 手動調流）

注：Dx 型中 x 為定制編號，明緯默認提供 D01（住宅）、D02（街道）、D03（隧道）3 款定時調光模板，也可按需定制。

五、型號選型關鍵要點

1. 防護等級：戶外 / 高防塵防水需求選 IP67（B/Dx/D2），戶內 / 輕度戶外選 IP65（A/AB）；

2. 調光 / 調流：僅手動調流選 A，僅多方式調光選 B，調流 + 調光選 AB，定時自動調光選定制 Dx/D2；

3. 輸出匹配：根據 LED 燈具的額定電流，選擇對應 700~3500mA 基礎型號，確保電流匹配。

明緯HVGC-240 系列是 240W 恒流型 LED 驅動器，具備180~528VAC 寬輸入范圍、IP65/IP67 高防護等級，金屬外殼 Class Ⅰ 設計，內置主動式 PFC 功能，轉換效率最高達93.5%，無風扇自然風冷可在 **-40℃~+90℃機殼溫度工作，壽命超50000 小時且提供5 年保固 **；該系列有 700mA~3500mA 多款額定輸出電流機型，分 A/B/AB/Dx/D2 等功能型號，支持電位器調流、三合一調光（0~10Vdc/10V PWM / 電阻）、智能定時調光等功能，適配 LED 街道 / 高架 / 車位 / 捕魚燈等照明場景，還可用于 Class Ⅰ Division 2 危險地點，安規與電磁兼容均符合多項國際標準。

一、產品基礎概況

明緯HVGC-240 系列為240W 恒流型 LED 交流變直流驅動器，核心特色是恒流輸出、高輸出電壓，適配戶內 / 戶外安裝，且可應用于Class Ⅰ Division 2 類危險地點的照明燈具，提供5 年保固，外殼溫度低于 80℃時工作壽命 **>50000 小時 **，MTBF 值最低為 145.2K hrs（MIL-HDBK-217F/25℃）、1769.1K hrs（Telcordia SR-332）。

1. 核心設計：Class Ⅰ 金屬外殼，無風扇自然風冷設計，內置主動式 PFC 功能；

2. 防護等級：分IP65/IP67，依功能型號區分；

3. 核心效率：轉換效率典型值92.5%~93.5%，高轉換效率實現低損耗散熱。

二、型號編碼與功能分類

型號編碼規則為HVGC-240 - 額定輸出電流 - 功能模式，額定輸出電流涵蓋 700/1050/1400/1750/2100/2800/3500mA 共 7 款，功能模式分標準品與選購品，具體參數如下：

三、關鍵電氣規格

所有規格默認在347VAC 輸入、額定電流、25℃環境下測試，低輸入電壓需減額輸出，核心參數如下：

1. 輸入?yún)?shù)

• 電壓范圍：180~528VAC / 254~747VDC；

• 頻率范圍：47~63Hz；

• 功率因數：滿載時 PF≥0.98 (230VAC)/0.97 (277VAC)/0.95 (347VAC)/0.93(480VAC)；

• 漏電流：<0.75mA/480VAC。

2. 輸出參數

• 額定功率：均為 240W（3500mA 機型為 240.1W）；

• 恒流電壓范圍：34.3~68.6V（3500mA）至 171.4~342.8V（700mA）；

• 開路電壓最大值：71V（3500mA）至 354V（700mA）；

• 電流調整范圍：A/AB 型支持 50%~100% 額定電流調流（如 700mA 機型為 350~700mA）；

• 紋波電流：最大5.0%@額定電流，啟動時間 500ms（230/347/480VAC 冷機）。

3. 環境參數

• 工作溫度：機殼溫度Tcase=-40~+90℃，儲存溫度 - 40~+80℃；

• 工作濕度：20~95% RH（無冷凝），儲存濕度 10~95% RH；

• 溫度系數：±0.03%/℃（0~60℃）；

• 耐振動：10~500Hz/5G，X/Y/Z 軸各 72 分鐘。

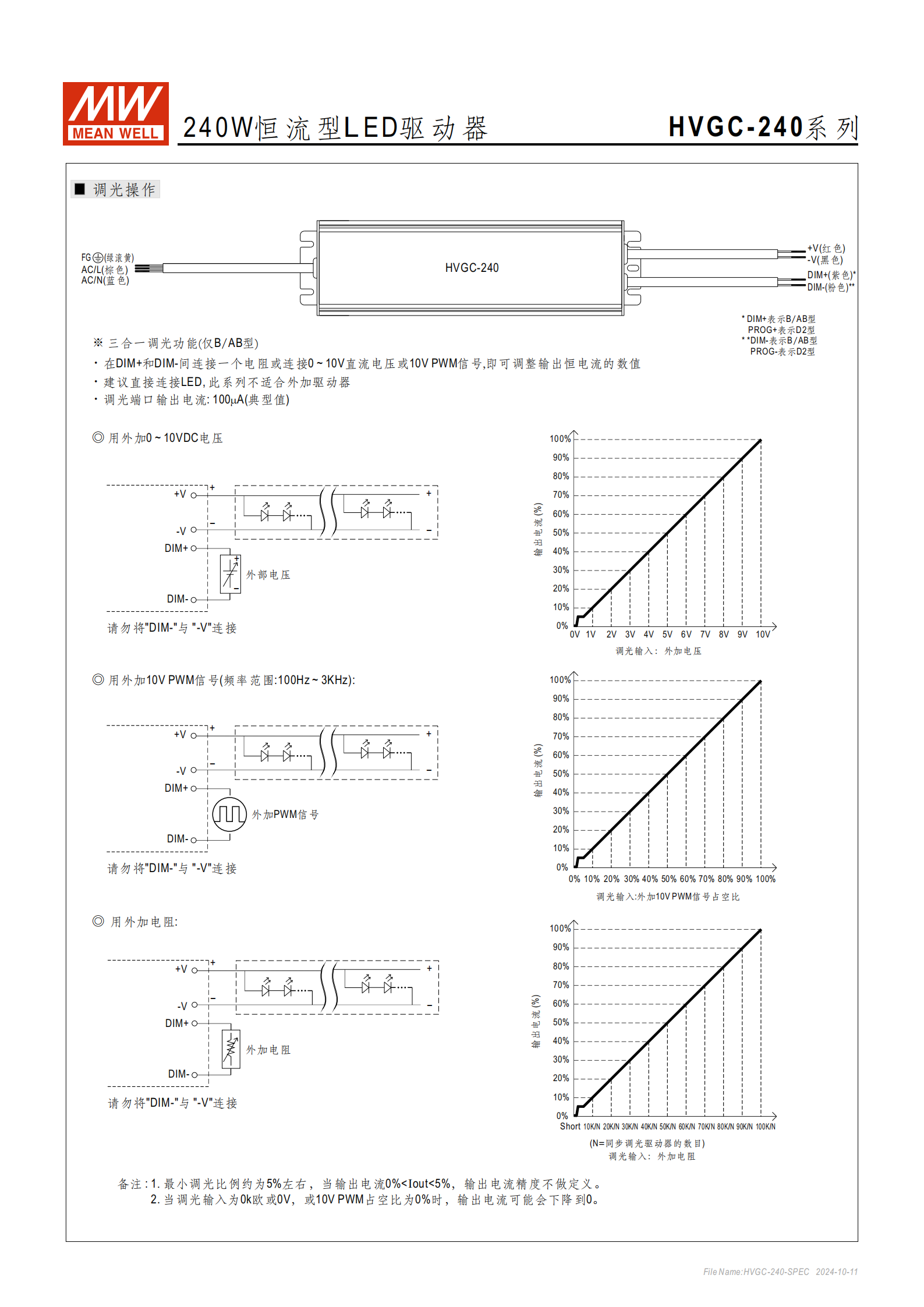

四、調光功能詳情

該系列提供兩類調光功能，適配不同照明場景的調光需求，最小調光比例約 5%，0%<Iout<5% 時電流精度無定義。

1. 三合一調光（B/AB 型專屬）可通過 DIM+/DIM - 端口連接 0~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）或外接電阻實現調流，禁止 DIM - 與 - V 連接，調光端口輸出電流典型值 100μA；

• 0~10Vdc：0V 對應 0% 輸出，10V 對應 100% 輸出；

• 10V PWM：占空比 0% 對應 0% 輸出，100% 對應 100% 輸出；

• 外接電阻：短路對應 100% 輸出，電阻越大輸出電流越低。

2. 智能定時調光（Dxx 定制型專屬）支持14 小時內自動調節輸出電流，明緯提供 3 款典型模式，也可定制需求：

• D01 型（住宅照明）：6h100%→1h70%→4h50%→3h70%；

• D02 型（街道照明）：1h50%→2h80%→5h100%→3h60%→3h80%；

• D03 型（隧道照明）：1.5h70%→9.5h100%→3h70%。

五、保護功能

全系列內置三重保護功能，保障設備與 LED 燈具安全運行：

1. 短路保護：進入恒流限制模式，負載異常移除后自動恢復；

2. 過壓保護：關斷輸出電壓，故障解除后重啟恢復，過壓保護值依機型為 72~394V；

3. 過溫保護：機殼溫度過高時關斷輸出電壓，降溫后重啟恢復。

六、安規與電磁兼容

1. 安全規范：通過 UL8750（type”HL”）、CSA C22.2 No.250.13-12、IEC/BS EN61347 等多項國際認證；

2. 耐壓與絕緣：I/P-O/P：3.75KVAC、I/P-FG：2.0KVAC、O/P-FG：1.5KVAC；絕緣阻抗均為100M Ohms/500VDC/25℃/70%RH；

3. 電磁兼容

• 發射：符合 FCC Part 15 Subpart B、BS EN/EN55015 等；

• 抗擾度：符合 BS EN/EN61000-4 系列標準，浪涌抗擾度線對地 4KV、線對線 2KV。

七、物理與包裝參數

1. 尺寸：統一為254.26838.8mm（LWH），公差 ±1mm；

2. 重量：?jiǎn)闻_(tái)1.35Kg，整箱 12pcs/17.2Kg/0.78CUFT；

3. 線材：采用 STW 18AWG、UL2517 22AWG 等規格，不同型號線材配置略有差異；

4. 安裝：提供 ψ4.2×4PL 安裝孔位，安裝手冊可查閱明緯官網。

八、應用場景

• 常規 LED 照明：街道照明、高架照明、車位照明、捕魚燈；

• 特殊場景：Class Ⅰ Division 2 類危險地點的照明燈具。

關鍵問題

問題 1（產品適配性）：HVGC-240 系列的輸入電壓范圍和工作溫度范圍是多少，為何能適配戶外和危險地點照明？

答案：該系列輸入電壓范圍為180~528VAC/254~747VDC，寬電壓適配不同地區市電標準；工作機殼溫度為 **-40℃~+90℃，可適應南北極、高溫戶外等極端環境。同時采用Class Ⅰ 金屬外殼 **、IP65/IP67 高防護等級，具備防塵防水特性，且通過 Class Ⅰ Division 2 危險地點認證，因此可適配戶外和危險地點照明。

問題 2（功能選型）：若需在戶外使用該系列驅動器，且要求支持 0~10Vdc 和 PWM 兩種調光方式，應選擇哪個功能型號，核心依據是什么？

答案：應選擇B 型，核心依據為：1. 戶外使用需要高防護等級，B 型的 IP67 防護等級適配戶外防塵防水需求；2. B 型支持三合一調光功能，包含 0~10Vdc 和 10V PWM（100Hz~3KHz）調光方式，滿足調光需求；3. A/AB 型為 IP65，防護等級低于 IP67，Dx/D2 型為定時調光定制款，非標準品且無三合一調光功能。

問題 3（使用維護）：HVGC-240 系列的壽命保障條件是什么，使用時海拔超過 2000 米需注意什么？

答案：1. 壽命保障條件：當該系列機型的外殼最高溫度點 Tc 低于 80℃時，工作壽命大于 50000 小時，且產品提供 5 年官方保固；2. 海拔超過 2000 米的注意事項：該系列為無風扇機型，環境溫度需依每 3.5℃/1000m的比例下降，否則會因散熱不佳影響設備壽命和運行穩定性。
