HVGC-240-「額定輸出電流」-「功能模式」
系列名：HVGC-240（240W 恒流型 LED 驅動器）
額定輸出電流：700/1050/1400/1750/2100/2800/3500mA（共 7 檔）
功能模式：A/B/AB（標準品）、Dx/D2（可選購，x 為定制編號）
二、7 款核心額定電流基礎型號（通用參數）
所有型號額定功率均為 240W（3500mA 款為 240.1W），輸入電壓統一為 180~528VAC/254~747VDC，以下為各型號核心輸出參數：
| 基礎型號 | 額定輸出電流 | 恒流電壓范圍 | 開路電壓最大值 | 電流調整范圍（A/AB 型） |
|---|---|---|---|---|
| HVGC-240-700 | 700mA | 171.4~342.8V | 354V | 350~700mA |
| HVGC-240-1050 | 1050mA | 114.3~228.6V | 235V | 525~1050mA |
| HVGC-240-1400 | 1400mA | 85.7~171.4V | 176V | 700~1400mA |
| HVGC-240-1750 | 1750mA | 68.5~137.1V | 141V | 875~1750mA |
| HVGC-240-2100 | 2100mA | 57.2~114.3V | 117V | 1050~2100mA |
| HVGC-240-2800 | 2800mA | 42.9~85.7V | 88V | 1400~2800mA |
| HVGC-240-3500 | 3500mA | 34.3~68.6V | 71V | 1750~3500mA |
三、5 類功能模式型號（與 7 款基礎型號組合）
每款額定電流基礎型號，均可搭配 5 類功能模式，形成完整型號（如 HVGC-240-1750A、HVGC-240-3500B 等），功能、防護等級為核心區分點，詳細如下：
| 功能模式 | IP 防護等級 | 核心功能 | 產品類型 | 適用場景 |
|---|---|---|---|---|
| A | IP65 | 恒流輸出值可通過內置電位器調整 | 標準品 | 戶內 / 輕度戶外，需手動調流 |
| B | IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 | 戶外惡劣環境，需多方式調光 |
| AB | IP65 | 內置電位器調流 + 三合一調光 | 標準品 | 戶內 / 輕度戶外，調流 + 調光雙需求 |
| Dx | IP67 | 客戶定制智能定時調光（14 小時自動） | 可選購 | 戶外，需定時自動調光（如路燈） |
| D2 | IP67 | 智能定時調光 + 手動調整功能 | 可選購 | 戶外，定時調光 + 手動微調需求 |
四、典型完整型號示例
結合上述基礎型號 + 功能模式，常見完整型號如下（可按需組合 7 檔電流 + 5 類功能）：
標準品：HVGC-240-700A、HVGC-240-1750B、HVGC-240-3500AB
選購品：HVGC-240-1050D01（住宅定時調光）、HVGC-240-2800D02（街道定時調光）、HVGC-240-2100D2（定時調光 + 手動調流）
注：Dx 型中 x 為定制編號，明緯默認提供 D01（住宅）、D02（街道）、D03（隧道）3 款定時調光模板，也可按需定制。
五、型號選型關鍵要點
防護等級：戶外 / 高防塵防水需求選 IP67（B/Dx/D2），戶內 / 輕度戶外選 IP65（A/AB）；
調光 / 調流：僅手動調流選 A，僅多方式調光選 B，調流 + 調光選 AB，定時自動調光選定制 Dx/D2；
輸出匹配：根據 LED 燈具的額定電流，選擇對應 700~3500mA 基礎型號，確保電流匹配。

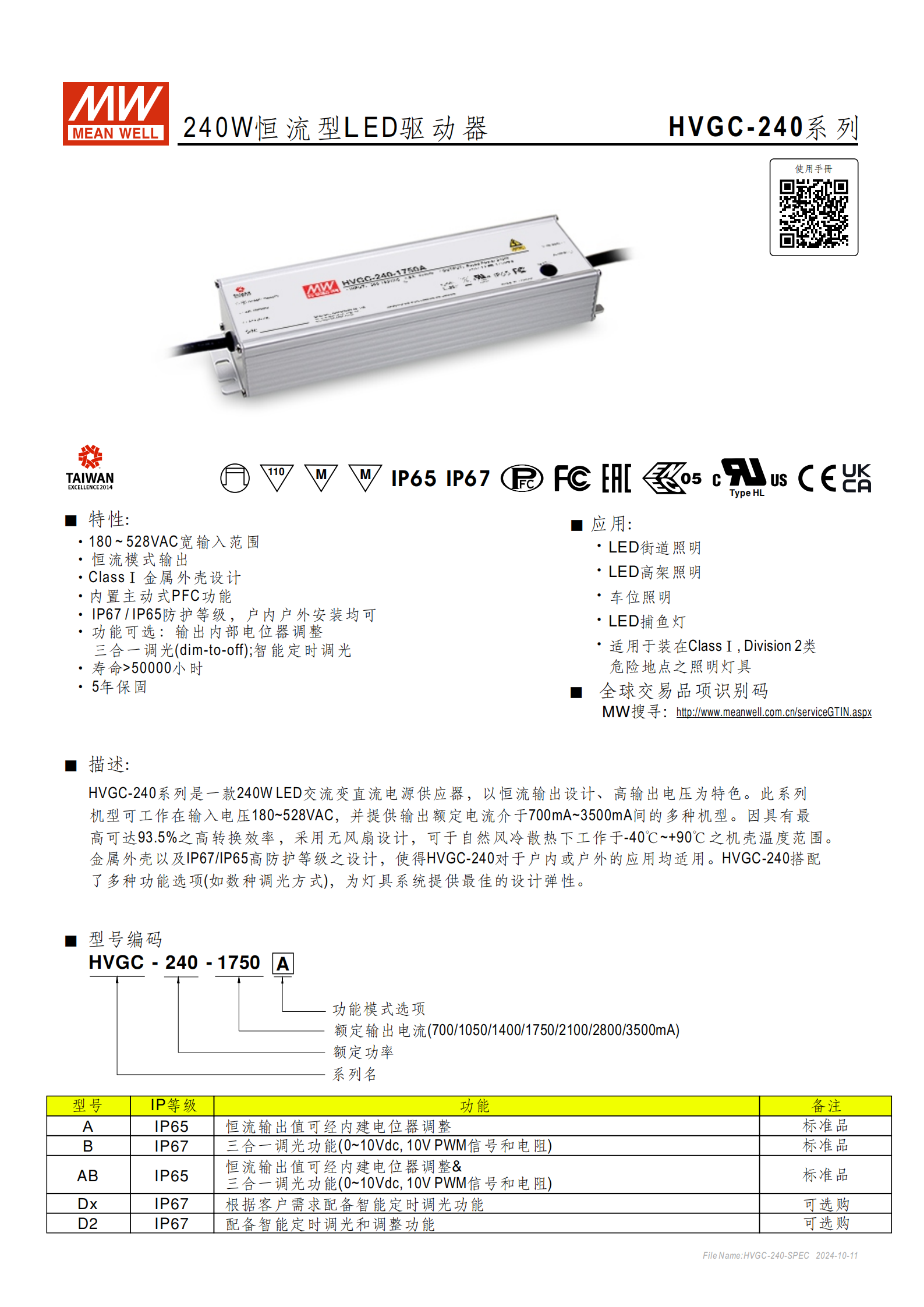

明緯HVGC-240 系列是 240W 恒流型 LED 驅動器，具備180~528VAC 寬輸入范圍、IP65/IP67 高防護等級，金屬外殼 Class Ⅰ 設計，內置主動式 PFC 功能，轉換效率最高達93.5%，無風扇自然風冷可在 **-40℃~+90℃機殼溫度工作，壽命超50000 小時且提供5 年保固 **；該系列有 700mA~3500mA 多款額定輸出電流機型，分 A/B/AB/Dx/D2 等功能型號，支持電位器調流、三合一調光（0~10Vdc/10V PWM / 電阻）、智能定時調光等功能，適配 LED 街道 / 高架 / 車位 / 捕魚燈等照明場景，還可用于 Class Ⅰ Division 2 危險地點，安規與電磁兼容均符合多項國際標準。
一、產品基礎概況
明緯HVGC-240 系列為240W 恒流型 LED 交流變直流驅動器，核心特色是恒流輸出、高輸出電壓，適配戶內 / 戶外安裝，且可應用于Class Ⅰ Division 2 類危險地點的照明燈具，提供5 年保固，外殼溫度低于 80℃時工作壽命 **>50000 小時 **，MTBF 值最低為 145.2K hrs（MIL-HDBK-217F/25℃）、1769.1K hrs（Telcordia SR-332）。

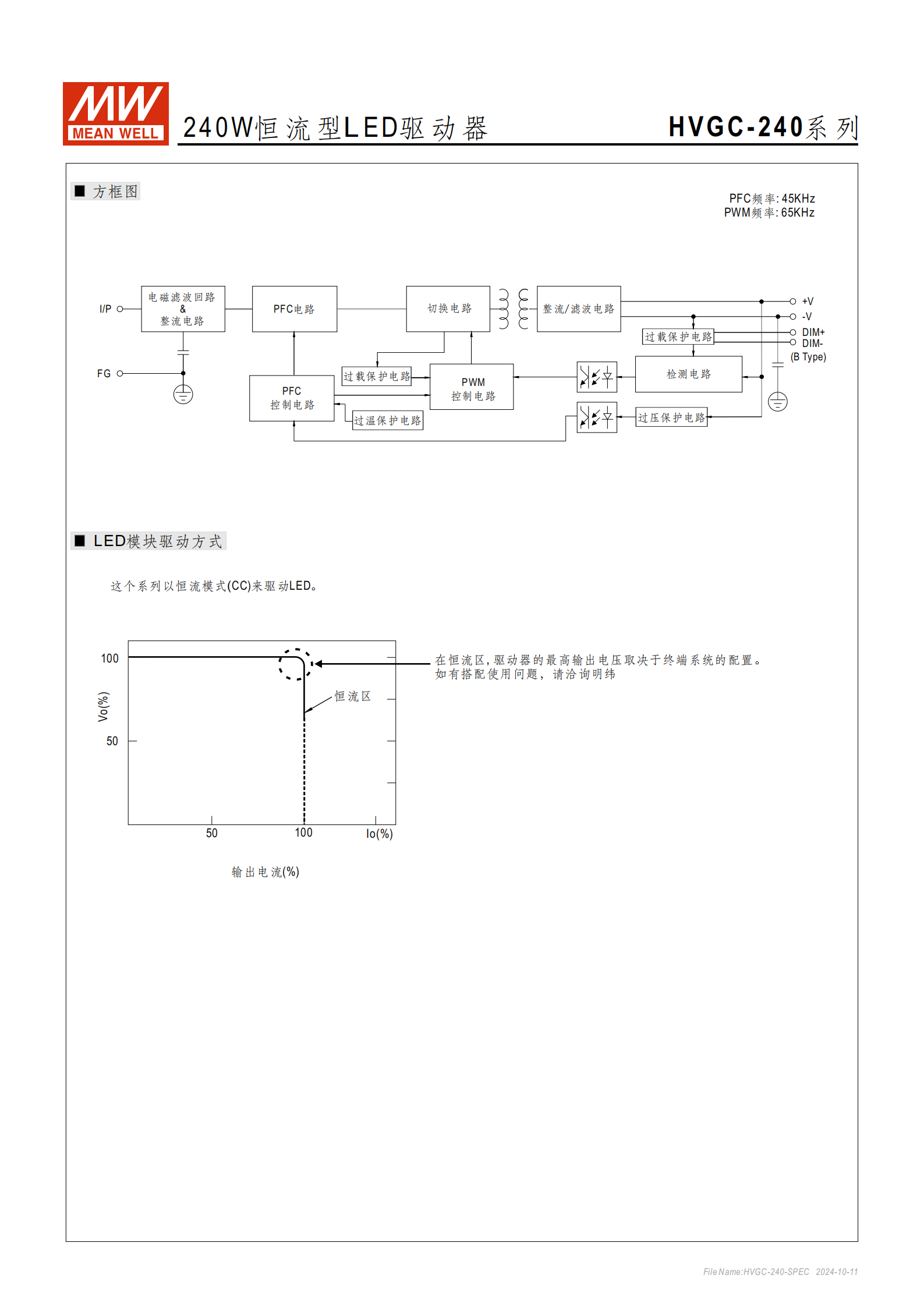

核心設計：Class Ⅰ 金屬外殼，無風扇自然風冷設計，內置主動式 PFC 功能；
防護等級：分IP65/IP67，依功能型號區分；
核心效率：轉換效率典型值92.5%~93.5%，高轉換效率實現低損耗散熱。
二、型號編碼與功能分類
型號編碼規則為HVGC-240 - 額定輸出電流 - 功能模式，額定輸出電流涵蓋 700/1050/1400/1750/2100/2800/3500mA 共 7 款，功能模式分標準品與選購品，具體參數如下：
| 功能型號 | IP 等級 | 核心功能 | 產品類型 |
|---|---|---|---|
| A | IP65 | 內置電位器調整恒流輸出值 | 標準品 |
| B | IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調流 + 三合一調光 | 標準品 |
| Dx | IP67 | 客戶定制智能定時調光 | 可選購 |
| D2 | IP67 | 智能定時調光 + 調整功能 | 可選購 |

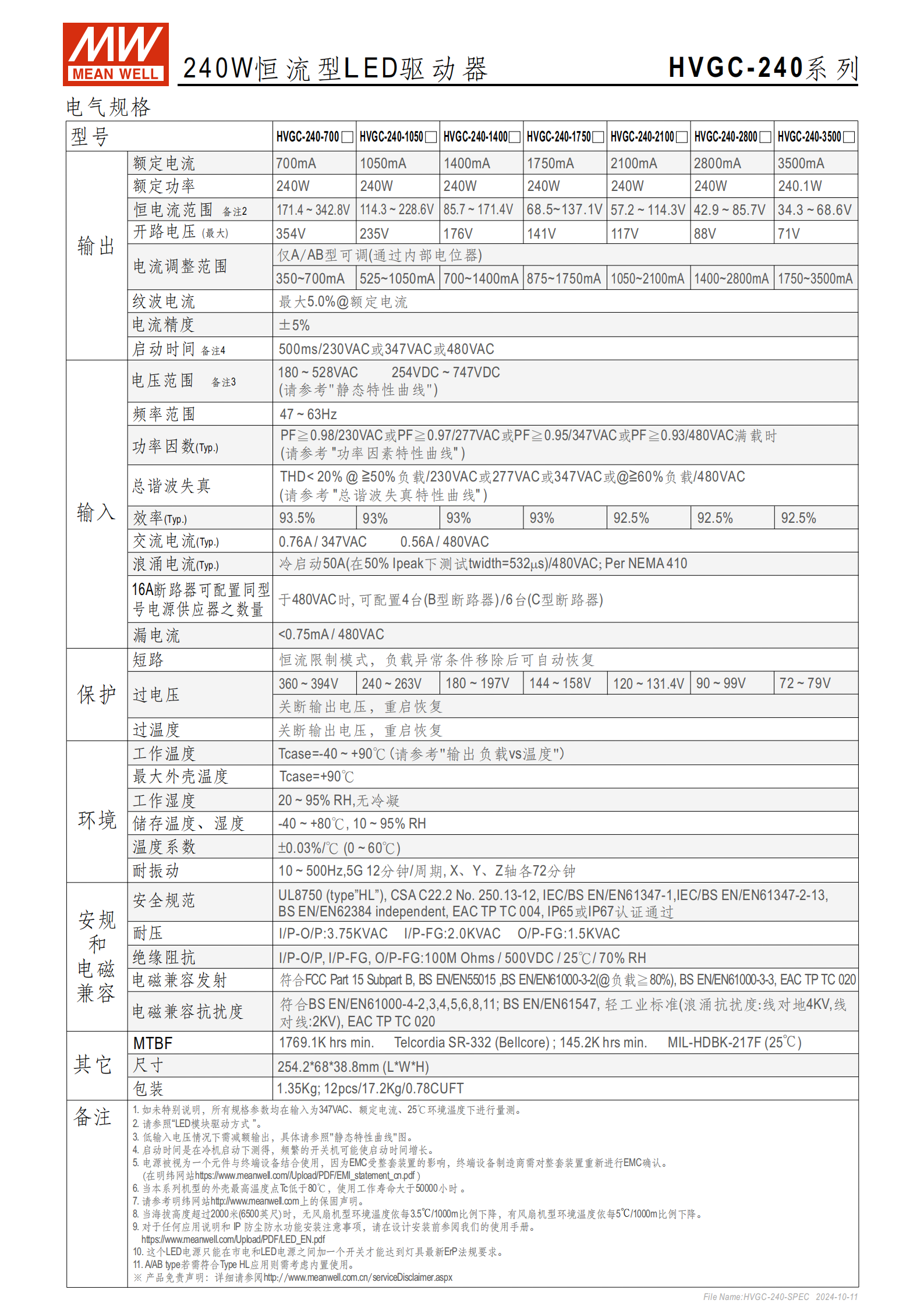

三、關鍵電氣規格
所有規格默認在347VAC 輸入、額定電流、25℃環境下測試，低輸入電壓需減額輸出，核心參數如下：
輸入?yún)?shù)
電壓范圍：180~528VAC / 254~747VDC；
頻率范圍：47~63Hz；
功率因數：滿載時 PF≥0.98 (230VAC)/0.97 (277VAC)/0.95 (347VAC)/0.93(480VAC)；
漏電流：<0.75mA/480VAC。
輸出參數
額定功率：均為 240W（3500mA 機型為 240.1W）；
恒流電壓范圍：34.3~68.6V（3500mA）至 171.4~342.8V（700mA）；
開路電壓最大值：71V（3500mA）至 354V（700mA）；
電流調整范圍：A/AB 型支持 50%~100% 額定電流調流（如 700mA 機型為 350~700mA）；
紋波電流：最大5.0%@額定電流，啟動時間 500ms（230/347/480VAC 冷機）。
環境參數
工作溫度：機殼溫度Tcase=-40~+90℃，儲存溫度 - 40~+80℃；
工作濕度：20~95% RH（無冷凝），儲存濕度 10~95% RH；
溫度系數：±0.03%/℃（0~60℃）；
耐振動：10~500Hz/5G，X/Y/Z 軸各 72 分鐘。

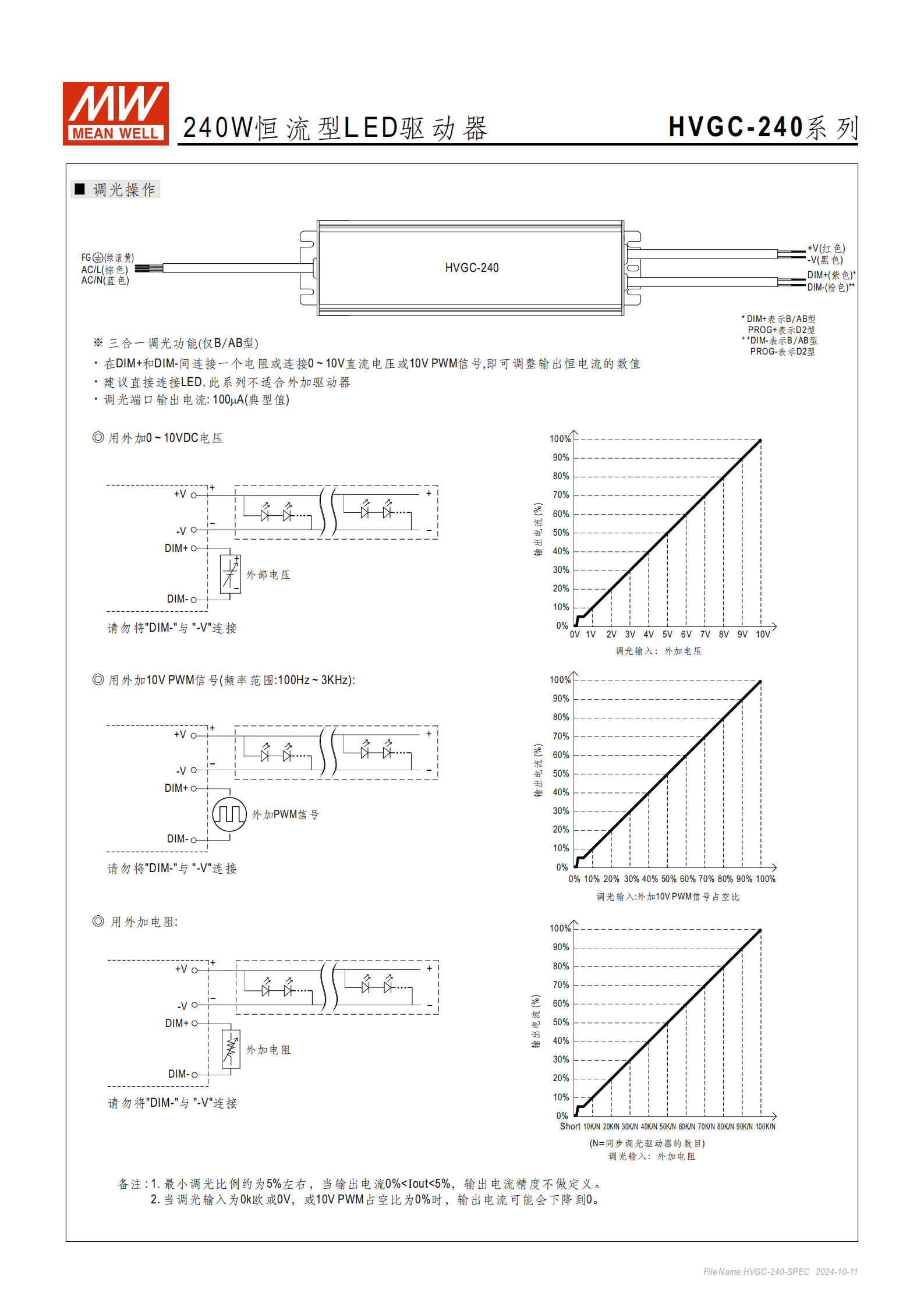

四、調光功能詳情
該系列提供兩類調光功能，適配不同照明場景的調光需求，最小調光比例約 5%，0%<Iout<5% 時電流精度無定義。
三合一調光（B/AB 型專屬）可通過 DIM+/DIM - 端口連接 0~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）或外接電阻實現調流，禁止 DIM - 與 - V 連接，調光端口輸出電流典型值 100μA；
0~10Vdc：0V 對應 0% 輸出，10V 對應 100% 輸出；
10V PWM：占空比 0% 對應 0% 輸出，100% 對應 100% 輸出；
外接電阻：短路對應 100% 輸出，電阻越大輸出電流越低。
智能定時調光（Dxx 定制型專屬）支持14 小時內自動調節輸出電流，明緯提供 3 款典型模式，也可定制需求：
D01 型（住宅照明）：6h100%→1h70%→4h50%→3h70%；
D02 型（街道照明）：1h50%→2h80%→5h100%→3h60%→3h80%；
D03 型（隧道照明）：1.5h70%→9.5h100%→3h70%。
五、保護功能
全系列內置三重保護功能，保障設備與 LED 燈具安全運行：
短路保護：進入恒流限制模式，負載異常移除后自動恢復；
過壓保護：關斷輸出電壓，故障解除后重啟恢復，過壓保護值依機型為 72~394V；
過溫保護：機殼溫度過高時關斷輸出電壓，降溫后重啟恢復。
六、安規與電磁兼容
安全規范：通過 UL8750（type”HL”）、CSA C22.2 No.250.13-12、IEC/BS EN61347 等多項國際認證；
耐壓與絕緣：I/P-O/P：3.75KVAC、I/P-FG：2.0KVAC、O/P-FG：1.5KVAC；絕緣阻抗均為100M Ohms/500VDC/25℃/70%RH；
電磁兼容
發射：符合 FCC Part 15 Subpart B、BS EN/EN55015 等；
抗擾度：符合 BS EN/EN61000-4 系列標準，浪涌抗擾度線對地 4KV、線對線 2KV。
七、物理與包裝參數
尺寸：統一為254.26838.8mm（LWH），公差 ±1mm；
重量：單臺1.35Kg，整箱 12pcs/17.2Kg/0.78CUFT；
線材：采用 STW 18AWG、UL2517 22AWG 等規格，不同型號線材配置略有差異；
安裝：提供 ψ4.2×4PL 安裝孔位，安裝手冊可查閱明緯官網。
八、應用場景
常規 LED 照明：街道照明、高架照明、車位照明、捕魚燈；
特殊場景：Class Ⅰ Division 2 類危險地點的照明燈具。
關鍵問題
問題 1（產品適配性）：HVGC-240 系列的輸入電壓范圍和工作溫度范圍是多少，為何能適配戶外和危險地點照明？
答案：該系列輸入電壓范圍為180~528VAC/254~747VDC，寬電壓適配不同地區市電標準；工作機殼溫度為 **-40℃~+90℃，可適應南北極、高溫戶外等極端環境。同時采用Class Ⅰ 金屬外殼 **、IP65/IP67 高防護等級，具備防塵防水特性，且通過 Class Ⅰ Division 2 危險地點認證，因此可適配戶外和危險地點照明。
問題 2（功能選型）：若需在戶外使用該系列驅動器，且要求支持 0~10Vdc 和 PWM 兩種調光方式，應選擇哪個功能型號，核心依據是什么？
答案：應選擇B 型，核心依據為：1. 戶外使用需要高防護等級，B 型的 IP67 防護等級適配戶外防塵防水需求；2. B 型支持三合一調光功能，包含 0~10Vdc 和 10V PWM（100Hz~3KHz）調光方式，滿足調光需求；3. A/AB 型為 IP65，防護等級低于 IP67，Dx/D2 型為定時調光定制款，非標準品且無三合一調光功能。
問題 3（使用維護）：HVGC-240 系列的壽命保障條件是什么，使用時海拔超過 2000 米需注意什么？
答案：1. 壽命保障條件：當該系列機型的外殼最高溫度點 Tc 低于 80℃時，工作壽命大于 50000 小時，且產品提供 5 年官方保固；2. 海拔超過 2000 米的注意事項：該系列為無風扇機型，環境溫度需依每 3.5℃/1000m的比例下降，否則會因散熱不佳影響設備壽命和運行穩定性。
