明緯 HVGC-150 系列是 150W 恒流型 LED 驅動器，具備180~528VAC 寬輸入電壓范圍，額定輸出電流覆蓋350mA~1400mA五檔，擁有IP65/IP67 高防護等級與金屬外殼，內置主動式 PFC 功能，轉換效率最高達91%，支持電位器調流、三合一調光（0~10Vdc/10V PWM / 電阻）、定時調光等可選功能，工作溫度為 **-40℃~+80℃，MTBF 值最低 179.5K hrs，壽命超50000 小時 **，提供 5 年保固，適配 LED 街道、高架、停車場、捕魚燈等照明場景，還可用于 Class I, Division 2 類危險地點照明。
一、產品基礎信息
明緯 HVGC-150 系列為150W 恒流型 LED 交流變直流驅動器，主打高輸出電壓、寬輸入范圍，采用無風扇自然風冷設計，金屬外殼適配 Class Ⅰ 設計，戶內戶外均可安裝，提供5 年保固，外殼溫度低于 80℃時使用壽命 **＞50000 小時 **，可應用于 LED 街道 / 高架 / 停車場 / 捕魚燈照明，還適配 Class I, Division 2 類危險地點的照明燈具。
二、核心特性
寬電壓輸入：交流輸入180~528VAC，直流輸入254~747VDC，輸入頻率47~63Hz，低輸入電壓需減額輸出；
高防護等級：分IP65/IP67兩個等級，適配不同使用環境的防塵防水需求；
高效節能：內置主動式 PFC 功能，滿載時 230VAC 下 PF≥0.98、277VAC 下 PF≥0.97、347VAC 下 PF≥0.95、480VAC 下 PF≥0.93；轉換效率最高達91%，總諧波失真 THD<20%（50% 及以上負載 / 230/277/347VAC，75% 及以上負載 / 480VAC）；
寬溫工作：機殼工作溫度范圍 **-40℃~+80℃，儲存溫度-40℃~+80℃**，工作濕度 20~95% RH 無冷凝；
高可靠性：耐振動（10~500Hz,5G，X/Y/Z 軸各 72 分鐘），MTBF 值最低179.5K hrs（MIL-HDBK-217F/25℃）、最高1755.7K hrs（Telcordia SR-332）。
三、型號編碼與功能分類
系列型號由系列名 + 輸出功率 + 額定輸出電流 + 功能模式組成，額定電流分 350/500/700/1050/1400mA 五檔，功能模式分四類，具體參數如下：
| 型號 | IP 等級 | 核心功能 | 產品類型 |
|---|---|---|---|
| A | IP65 | 內置電位器調整恒流輸出值 | 標準品 |
| B | IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調流 + 三合一調光 | 標準品 |
| D | IP67 | 定時調光（安規申請中） | 可選購 |

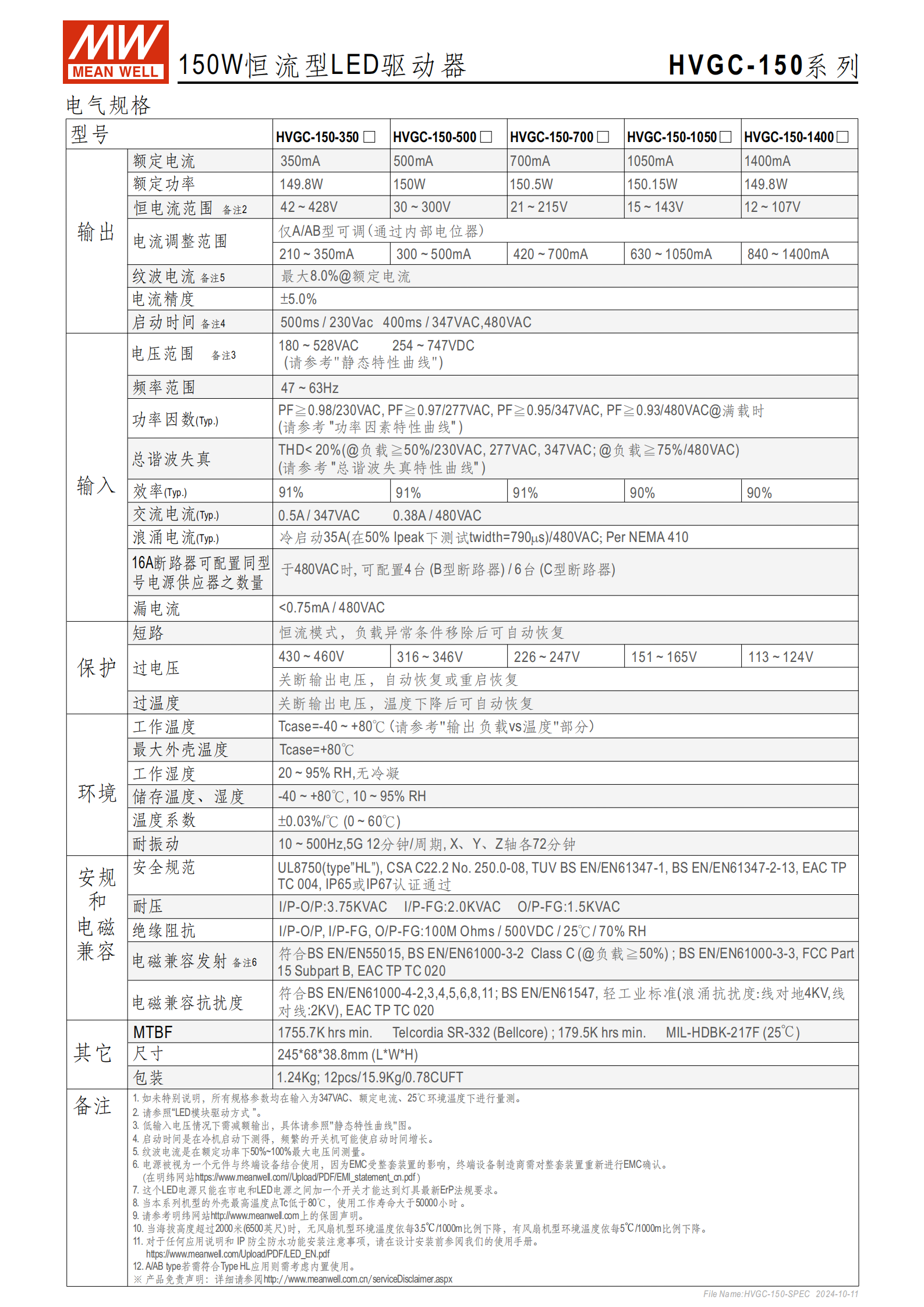

四、關鍵電氣規格
（一）輸出規格（五檔額定電流核心參數）
| 型號 | HVGC-150-350 | HVGC-150-500 | HVGC-150-700 | HVGC-150-1050 | HVGC-150-1400 |
|---|---|---|---|---|---|
| 額定電流 | 350mA | 500mA | 700mA | 1050mA | 1400mA |
| 額定功率 | 149.8W | 150W | 150.5W | 150.15W | 149.8W |
| 恒電流電壓范圍 | 42~428V | 30~300V | 21~215V | 15~143V | 12~107V |
| 電流調整范圍（A/AB 型） | 210~350mA | 300~500mA | 420~700mA | 630~1050mA | 840~1400mA |
| 過壓保護值 | 430~460V | 151~165V | 113~124V | 226~247V | 316~346V |
通用輸出參數：電流精度 ±5.0%，紋波電流最大8.0%@額定電流；
僅 A/AB 型支持通過內部電位器調整輸出電流，調整范圍為額定電流的 60%~100%。
（二）輸入 & 其他電氣參數
交流電流：典型值0.5A/347VAC、0.38A/480VAC；
浪涌電流：冷啟動 35A（50% Ipeak，twidth=790μs）/480VAC，480VAC 下可配置 4 臺（B 型斷路器）/6 臺（C 型斷路器）同型號產品；
漏電流：<0.75mA/480VAC；
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為100M Ohms / 500VDC / 25℃ / 70% RH；
耐壓：I/P-O/P:3.75KVAC，I/P-FG:2.0KVAC，O/P-FG:1.5KVAC。
五、保護功能
該系列配備三重保護功能，且異常條件解除后均支持自動恢復：
短路保護：恒流模式運行，負載異常移除后自動恢復；
過壓保護：各型號對應不同過壓保護閾值（見上表），觸發后關斷輸出；
過溫保護：機殼溫度過高時關斷輸出，溫度下降后自動恢復 / 重啟恢復。

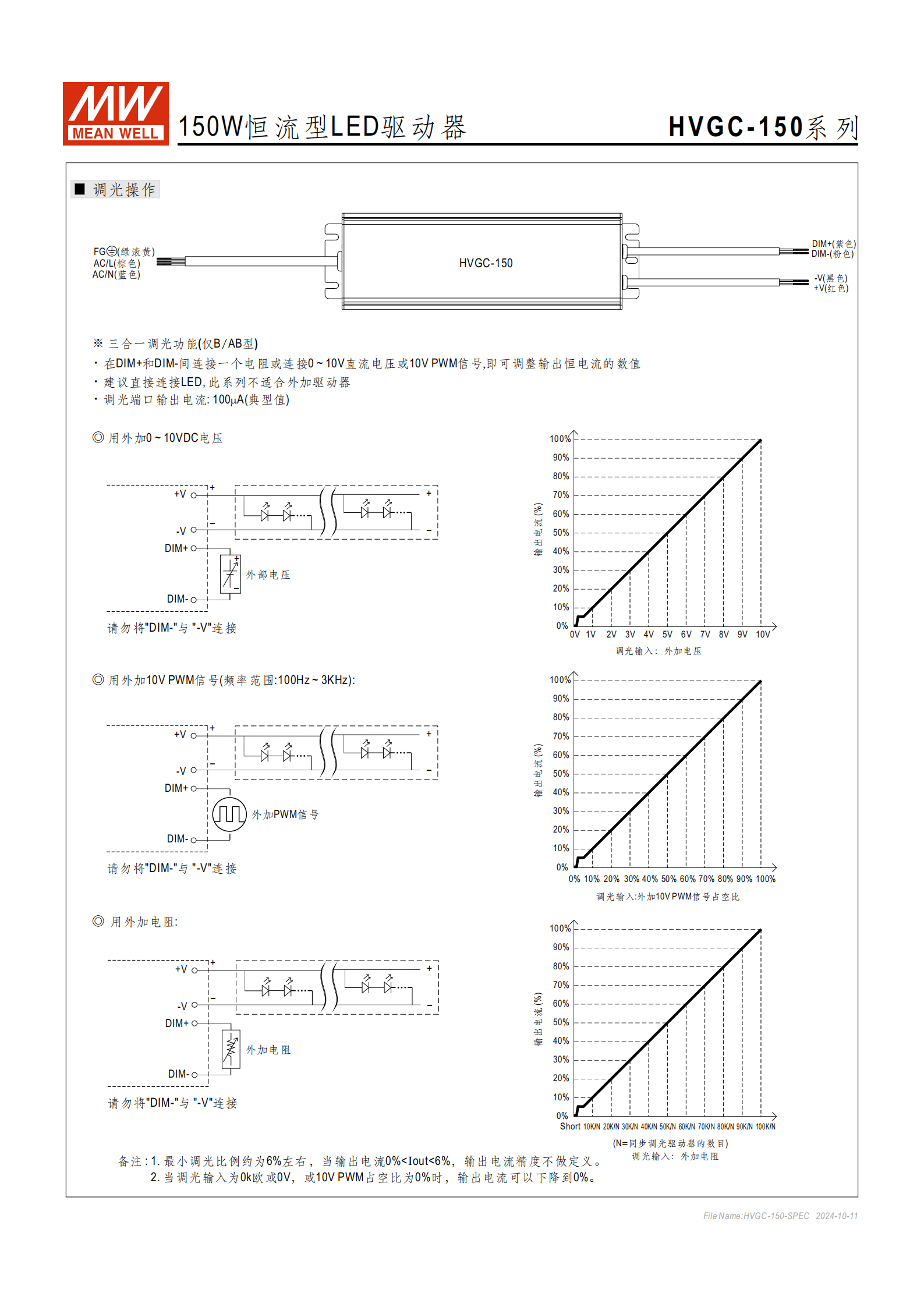

六、調光操作（僅 B/AB 型支持）
三合一調光方式：DIM+（紫色）與 DIM-（粉色）端口可外接0~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）或外接電阻，調整輸出恒電流；
關鍵調光參數：調光端口輸出電流典型值100μA，最小調光比例約 6%（0%<Iout<6% 時電流精度無定義），0 歐 / 0V 輸入、10V PWM 占空比 0% 時輸出電流可降至 0%；
接線禁忌：請勿將 DIM - 與 - V 端口連接。
七、物理與配件信息
產品尺寸：統一為2456838.8mm（LWH），公差 ±1mm，毛重 1.24Kg，12pcs 整箱 15.9Kg/0.78CUFT；
線纜規格：標配 STW/UL2517 18AWG 線纜，不同型號線纜接口略有差異；
可選配件：
防水接頭：M12（4/5PIN，最大 10A）、M15（2PIN，最大 12A），適配潮濕 / 室外環境；
電纜連接頭：CJ04-1（14~16AWG）、CJ04-2（18~22AWG），最多可接 4 條線；
接線盒：A 型可選，需聯系明緯定制。
八、安規與 EMC 認證
安全規范：通過 UL8750 (type”HL”)、CSA C22.2 No. 250.0-08、TUV BS EN/EN61347-1/2-13、EAC TP TC 004 等認證；
EMC 發射：符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C、FCC Part 15 Subpart B 等；
EMC 抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547，浪涌抗擾度線對地 4KV、線對線 2KV。
九、特殊使用要求
海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；
需在市電與 LED 電源間加開關，以符合燈具最新 ErP 法規；
EMC 受整套裝置影響，終端設備制造商需重新確認 EMC 合規性；
A/AB 型若需符合 Type HL 應用，需考慮內置使用。
關鍵問題
問題 1：HVGC-150 系列不同型號的調光 / 調流功能與 IP 等級如何匹配，各適配什么場景？
答案：該系列分 A/B/AB/D 四款功能型號，IP65 適配常規戶內 / 戶外防塵防水場景，IP67 適配更高防水要求的場景；A 型（IP65）僅支持內置電位器調流，適合需固定范圍內微調電流的常規照明；B 型（IP67）支持三合一調光，適合需靈活調節亮度的戶外 / 潮濕環境照明（如街道、高架燈）；AB 型（IP65）兼具調流與三合一調光，適合對電流精度和亮度調節均有要求的常規場景；D 型（IP67）支持定時調光（安規申請中），適合需定時調節亮度的高防水需求場景（如捕魚燈、戶外停車場燈）。
問題 2：HVGC-150 系列 B/AB 型的三合一調光具體操作方式有哪些，有哪些關鍵使用注意事項？
答案：三合一調光通過 DIM + 和 DIM - 端口實現，三種操作方式為：①外接 0~10Vdc 直流電壓；②外接 10V PWM 信號（頻率范圍 100Hz~3KHz）；③外接電阻。關鍵注意事項：①調光端口輸出電流典型值為 100μA，禁止將 DIM - 與 - V 端口連接；②最小調光比例約 6%，0%<Iout<6% 時電流精度無定義；③當調光輸入為 0 歐 / 0V，或 10V PWM 占空比為 0% 時，輸出電流可降至 0%；④調光僅適用于 B/AB 型，A/D 型無此功能。
問題 3：HVGC-150 系列的保護功能、工作溫度及可靠性指標如何，保障了產品在哪些惡劣環境下的使用？
答案：該系列配備短路、過壓、過溫三重保護功能，且異常解除后均能自動恢復，過溫保護會在機殼超溫時關斷輸出；工作溫度方面，機殼工作溫度范圍為 - 40℃~+80℃，儲存溫度同樣為 - 40℃~+80℃，可適應高低溫極端環境；可靠性指標上，MTBF 最低 179.5K hrs、最高 1755.7K hrs，耐 10~500Hz/5G 的振動，漏電流 < 0.75mA/480VAC，還擁有 IP65/IP67 高防護等級。這些特性保障產品可在高低溫地區、戶外潮濕 / 多塵環境、有振動的工業 / 交通場景（如高架旁）、甚至 Class I, Division 2 類危險地點穩定使用。
