明緯 HVGC-100 系列是 100W 恒流型 LED 驅動器，具備180~528VAC 超寬輸入電壓范圍，提供 350mA/700mA 兩種額定輸出電流，擁有IP65/IP67 高防護等級，金屬外殼設計適配戶內戶外安裝，內置主動式 PFC 功能使功率因數最高達 0.98，轉換效率 Typ.91%，支持電位器調流、三合一調光（0~10Vdc/10V PWM / 電阻）、定時調光等可選功能，工作溫度為 **-40℃~+90℃機殼溫度 **，MTBF 最低達 186.1K hrs，壽命超 50000 小時（Tc<80℃），5 年保固，主要應用于 LED 街道、高架、停車場及捕魚燈等照明場景。
三、詳細總結
本文檔為明緯HVGC-100 系列 100W 恒流型 LED 驅動器的技術規格與使用說明，涵蓋產品核心特性、型號規格、電氣參數、調光操作、環境安規、機械尺寸及配件應用等全維度信息，以下為分點詳細總結：
（一）產品核心定位與基礎特性
產品類型：100W 交流變直流恒流型 LED 驅動器，主打高輸出電壓、寬輸入范圍，無風扇自然風冷設計，適配戶內 / 戶外多場景安裝。
核心基礎特性：
輸入電壓：180~528VAC，兼容 254~747VDC（低輸入電壓需減額輸出）；
頻率范圍：47~63Hz；
轉換效率：Typ.91%，內置主動式 PFC 功能，滿載時 PF≧0.98（230/277VAC）、0.97（347VAC）、0.93（480VAC）；
防護等級：IP65/IP67 可選，金屬外殼 Class Ⅰ 設計；
壽命與保固：外殼溫度 Tc<80℃時壽命 > 50000 小時，提供5 年保固；
平均無故障時間（MTBF）：Telcordia SR-332 標準下最小 745.0K hrs，MIL-HDBK-217F（25℃）標準下最小 186.1K hrs。
核心應用：LED 街道照明、LED 高架照明、停車場照明、LED 捕魚燈。
（二）型號編碼與功能分類
HVGC-100 系列型號由系列名 + 輸出功率 + 額定輸出電流 + 功能模式組成，額定電流分 350mA/700mA，功能模式分 4 類，核心參數如下表：
| 功能型號 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| A | IP65 | 恒流 / 恒壓值可通過內置電位器調整 | 標準品 |
| B | IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調流 + 三合一調光，雙功能集成 | 標準品 |
| D | IP67 | 定時調光（安規申請中） | 可選購 |
（三）關鍵電氣規格
系列分 **HVGC-100-350（350mA）和HVGC-100-700（700mA）** 兩個電流版本，核心電氣參數均在 347VAC、額定電流、25℃下測試，關鍵參數如下表：
| 項目 | HVGC-100-350 | HVGC-100-700 | 通用說明 |
|---|---|---|---|
| 額定輸出電流 | 350mA | 700mA | 電流精度 ±5.0% |
| 額定輸出功率 | 99.75W | 99.4W | - |
| 恒電流電壓范圍 | 29~285V | 15~142V | 依終端系統配置 |
| 電流調整范圍 | 210~350mA | 420~700mA | 僅 A/AB 型支持 |
| 紋波電流 | 最大 5.0%@額定電流 | 最大 5.0%@額定電流 | - |
| 過壓保護閾值 | 300~320V | 150~160V | 關斷輸出，自動恢復 |
| 啟動時間 | 500ms（230VAC）/80ms（347/480VAC） | 同左 | 冷機啟動值，頻繁開關機會延長 |
| 漏電流 | <0.75mA/480VAC | 同左 | 恒流模式 |
通用電氣保護：支持短路保護（負載異常移除后自動恢復）、過溫保護（溫度下降后自動恢復）、過壓保護，全方位保障設備運行。
其他電氣參數：總諧波失真 THD<20%（50% 負載以上 / 230/277/347VAC；75% 負載以上 / 480VAC）；480VAC 下冷啟動浪涌電流 Typ.25A；480VAC 時 16A 斷路器可接 5 臺（B 型）/8 臺（C 型）同型號電源。

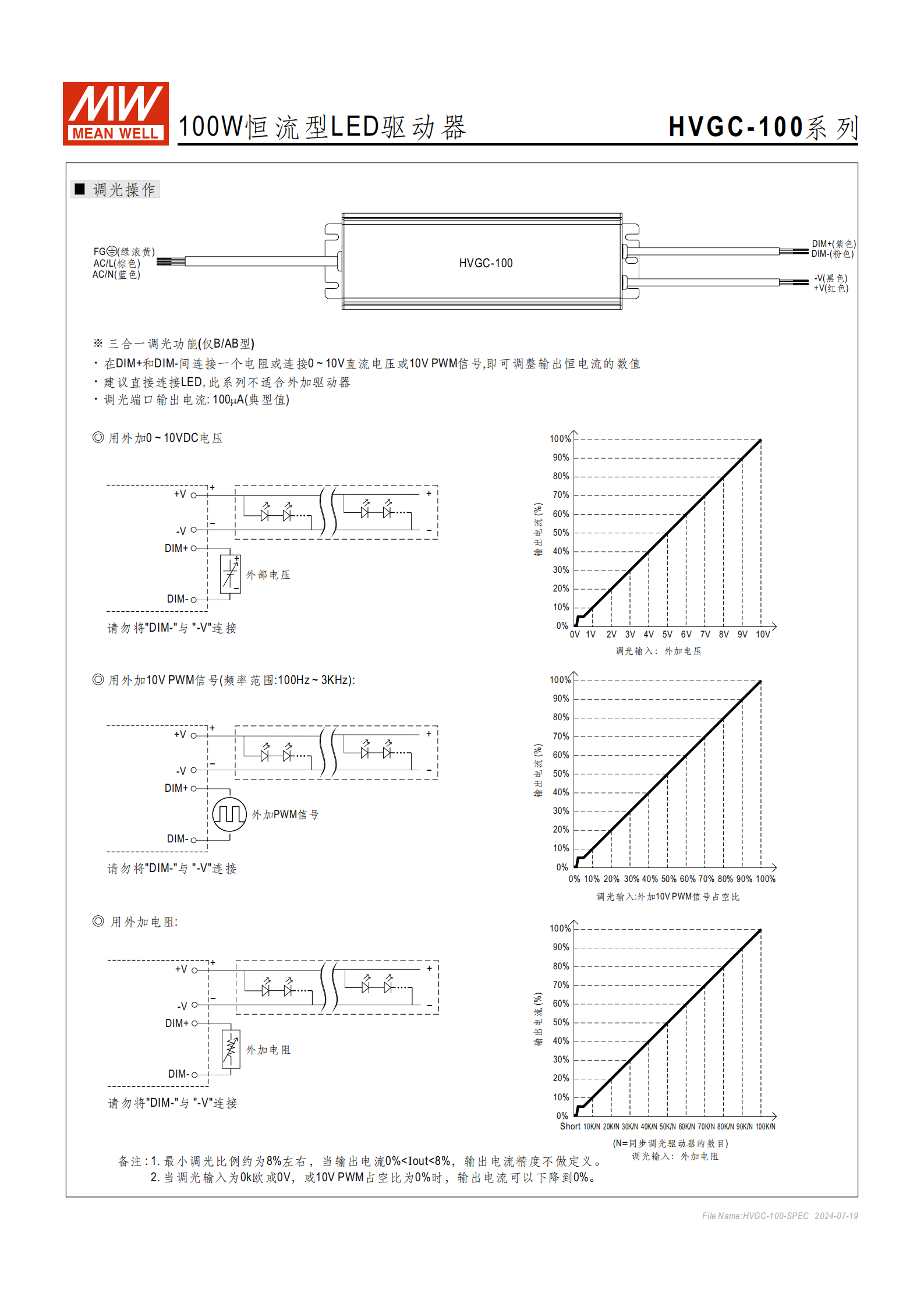

（四）調光操作規范
僅B/AB 型支持三合一調光功能，調光端口為 DIM+（紫色）、DIM-（粉色），核心規范如下：
調光端口輸出電流：Typ.100μA，禁止將 DIM - 與 - V 連接；
三種調光方式：
0~10Vdc 電壓調光：0V 對應 0% 輸出電流，10V 對應 100%，線性對應；
10V PWM 信號調光：頻率范圍100Hz~3KHz，占空比 0% 對應 0% 輸出電流，100% 對應 100%；
外接電阻調光：電阻值與輸出電流線性關聯，支持多驅動器同步調光（標注 N 為同步數目）；
調光精度：最小調光比例約8%，0%<Iout<8% 時輸出電流精度不做定義；0 歐 / 0V 輸入、PWM 占空比 0% 時可將輸出電流降至 0%。
（五）環境與安規要求
環境參數
工作溫度：機殼溫度 Tc=-40℃~+90℃，海拔超 2000 米時，每 1000 米環境溫度下降 3.5℃；
工作濕度：20~95% RH，無冷凝；
儲存環境：-40℃~+80℃，10~95% RH；
溫度系數：±0.03%/℃（0~60℃）；
耐振動：10~500Hz、5G，X/Y/Z 軸各 12 分鐘 / 周期。
安全與電磁兼容
安全規范：符合 UL8750、CSA C22.2 No.250.0-08、TUV BS EN/EN61347-1/2-13 等；
耐壓測試：I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC；
絕緣阻抗：100M Ohms / 500VDC / 25℃ / 70% RH（I/P-O/P/I/P-FG/O/P-FG）；
EMC 發射：符合 BS EN/EN55015、FCC Part 15 Subpart 等，Class C（負載≧50%）；
EMC 抗擾度：符合 BS EN/EN61000-4 系列，浪涌抗擾度線對地 4KV、線對線 2KV。
（六）機械尺寸與配件
基礎尺寸：全系列統一2366838.8mm（LWH），公差 ±1mm；
包裝規格：單臺 1.18Kg，12 臺 / 15.2Kg/0.74CUFT；
線材與接口：不同功能型號線材規格不同，核心為 STW/SJTW 18AWG 系列，調光款額外配備 UL2517 18AWG 調光線材，接線端標注固定顏色（AC/L 棕色、AC/N 藍色、+V 紅色等）；
可選配件：
防水接頭：M12（4/5PIN）、M15（2PIN），適配潮濕 / 戶外環境；
電纜連接頭：CJ04-1（14~16AWG）、CJ04-2（18~22AWG），支持最多 4 條線連接；
接線盒：僅 A 型可選，需聯系明緯定制。
（七）重要使用說明

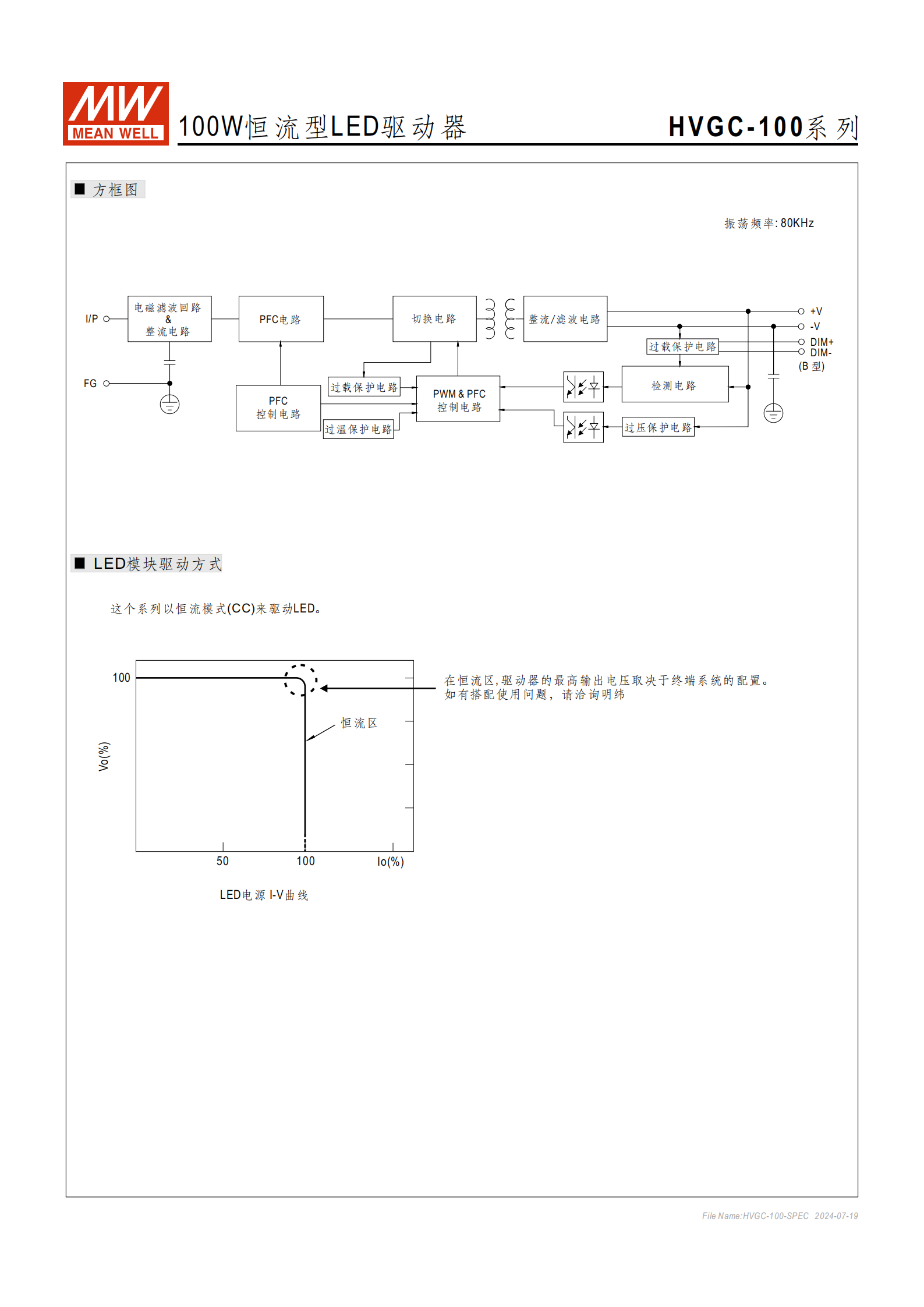

產品僅以 ** 恒流模式（CC）** 驅動 LED，恒流區最高輸出電壓由終端系統配置決定；
需在市電與 LED 電源間加開關，滿足燈具最新 ErP 法規要求；
EMC 受整套裝置影響，終端設備制造商需對整套裝置重新做 EMC 確認；
所有配件與安裝規范需參考明緯官網專用手冊。
四、關鍵問題
問題 1（產品選型）：HVGC-100 系列不同功能型號的核心差異是什么，如何根據應用場景選型？
答案：核心差異體現在IP 防護等級和功能配置，A 型（IP65）為基礎款，支持內置電位器調流，適合對防護要求一般、僅需簡單調流的場景；B 型（IP67）無調流但支持三合一調光，適合戶外高防護、需要靈活調光的照明場景；AB 型（IP65）集成調流 + 三合一調光，適合室內 / 半戶外、需雙重調節功能的場景；D 型（IP67）為定時調光款（安規申請中），適合需要定時調節亮度的戶外場景，為可選購型號。
問題 2（調光應用）：HVGC-100 系列的三合一調光功能有哪些操作要求，使用時需注意什么？
答案：三合一調光僅 B/AB 型支持，調光方式為 0~10Vdc 電壓、10V PWM 信號（100Hz~3KHz）、外接電阻三種；操作要求為調光端口 DIM+/- 輸出電流 Typ.100μA，需嚴格禁止將 DIM - 與 - V 連接；使用注意點為最小調光比例約 8%，此區間內電流精度無定義，而 0V/0 歐 / PWM 占空比 0% 輸入時可實現輸出電流 0% 關斷，多驅動器同步調光時需按標注的 N 值配置外接電阻。
問題 3（環境與使用）：HVGC-100 系列在極端環境下的使用限制有哪些，如何保障其 50000 小時以上的使用壽命？
答案：極端環境使用限制：1. 工作機殼溫度范圍為 - 40℃~+90℃，海拔超過 2000 米時，每 1000 米環境溫度需下降 3.5℃；2. 低輸入電壓（低于 180VAC）時需減額輸出；3. 工作濕度需控制在 20~95% RH 且無冷凝，否則影響設備運行。壽命保障條件：1. 保證設備外殼最高溫度點 Tc低于 80℃，是實現壽命 > 50000 小時的核心條件；2. 避免頻繁開關機，否則會延長啟動時間并影響元器件壽命；3. 嚴格按照規格要求接線，滿足 ErP 法規（市電與電源間加開關），并做好戶外環境的防水防護（選配 M12/M15 防水接頭）。
