明緯HVGC-65 系列是 65W 恒流型 LED 驅動器，具備180~528VAC 寬輸入電壓范圍，額定輸出電流分 350/500/700/1050mA 四檔，擁有IP65/IP67 高防護等級，金屬外殼設計且內置主動式 PFC 功能，轉換效率最高達90.5%，工作溫度范圍為 **-40℃~+80℃；該系列分 A/B/AB/D 四種功能型號，支持內部電位器調流、三合一調光（0~10Vdc/10V PWM / 電阻）等可選功能，MTBF 值最高達2164.4K hrs**，外殼溫度≤75℃時壽命超50000 小時，適配 LED 街道、高架、停車場、捕魚燈等照明場景，戶內戶外均可安裝。
一、產品整體定位
明緯HVGC-65 系列為65W 恒流型 LED 交流變直流驅動器，主打恒流輸出、高輸出電壓特性，采用無風扇自然風冷設計，金屬外殼 +IP65/IP67 高防護等級，戶內戶外均可安裝，適配 LED 街道、高架、停車場、捕魚燈等照明場景，提供5 年保固，外殼溫度≤75℃時工作壽命超50000 小時。
二、核心電氣規格
該系列分 4 款基礎型號，額定輸出電流覆蓋 350~1050mA，核心電氣參數統一且部分依型號差異化，關鍵數值如下表：

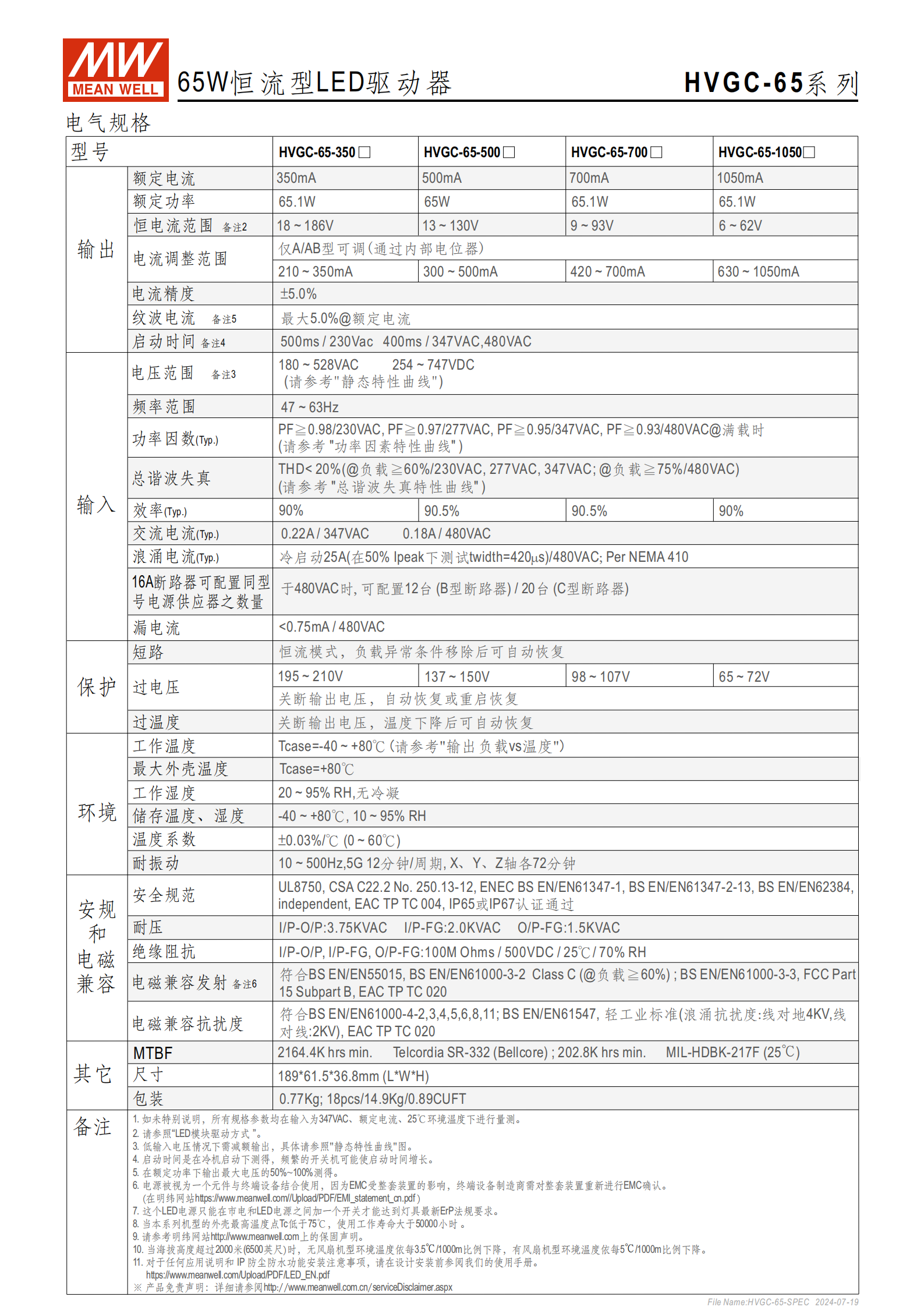

| 型號 | 額定電流 | 額定功率 | 恒電流電壓范圍 | 過壓保護電壓 | 電流調整范圍（A/AB 型） |
|---|---|---|---|---|---|
| HVGC-65-350 | 350mA | 65.1W | 18~186V | 195~210V | 210~350mA |
| HVGC-65-500 | 500mA | 65W | 13~130V | 137~150V | 300~500mA |
| HVGC-65-700 | 700mA | 65.1W | 9~93V | 98~107V | 420~700mA |
| HVGC-65-1050 | 1050mA | 65.1W | 6~62V | 65~72V | 630~1050mA |
通用電氣參數：
輸入：180~528VAC交流電壓 / 254~747VDC 直流電壓，頻率 47~63Hz；低輸入電壓需減額輸出，啟動時間 500ms（230VAC）/400ms（347/480VAC）。
精度與紋波：電流精度 **±5.0%，紋波電流最大5.0%**@額定電流。
功率因數：滿載時 PF≥0.98（230VAC）、≥0.97（277VAC）、≥0.95（347VAC）、≥0.93（480VAC）。
總諧波失真：THD<20%（負載≥60%/230/277/347VAC；負載≥75%/480VAC）。
轉換效率：典型值90%~90.5%，無風扇自然風冷即可滿足散熱。
三、功能型號分類

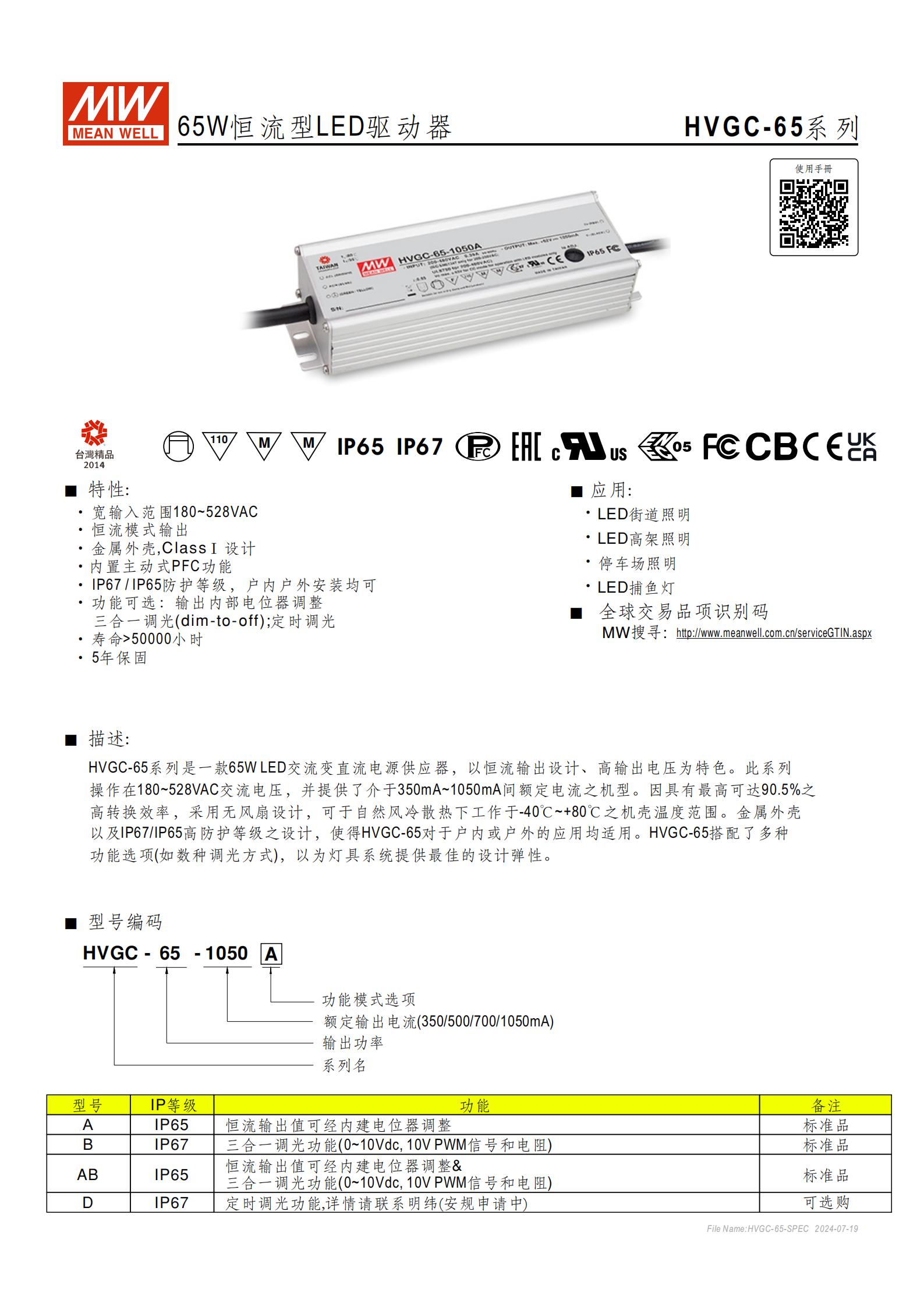

按IP 等級和調光 / 調流功能，該系列分 A/B/AB/D 四款功能型號，核心差異如下：
| 功能型號 | IP 等級 | 核心功能 | 備注 |
|---|---|---|---|
| A | IP65/IP67 | 內置電位器調整恒流輸出值 | 標準品 |
| B | IP65/IP67 | 三合一調光功能（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調流 + 三合一調光 | 標準品 |
| D | IP67 | 定時調光功能 | 可選購，安規申請中，詳情咨詢明緯 |
四、調光 / 調流功能說明
電流調整：僅 A/AB 型支持，通過內部電位器實現，調整范圍為額定電流的 60%~100%（依型號）。

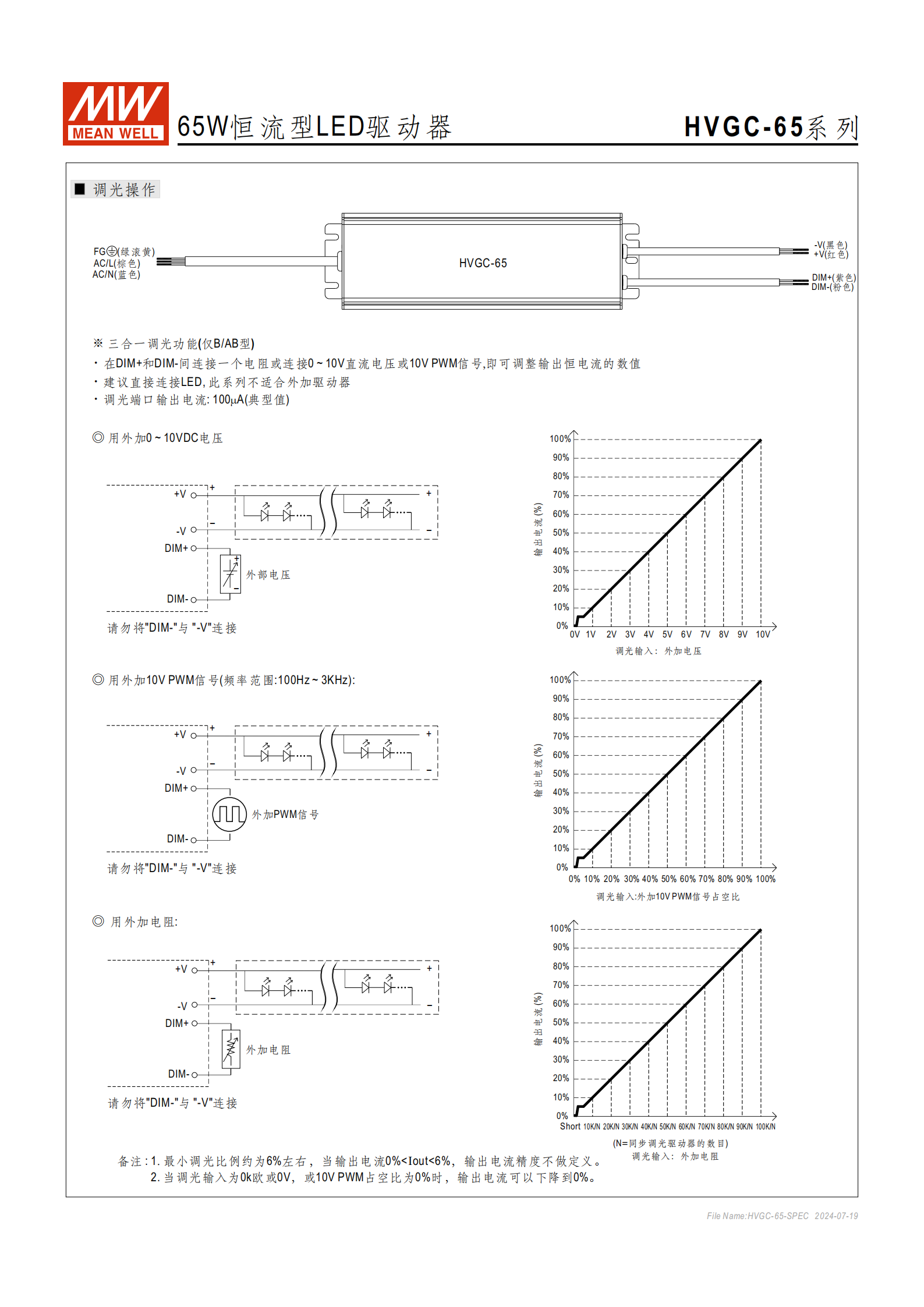

三合一調光：僅 B/AB 型支持，調光端口輸出電流典型值100μA，禁止將 DIM - 與 - V 連接，三種調光方式：
0~10Vdc 直流電壓：0V 對應 0% 輸出電流，10V 對應 100%，線性對應。
10V PWM 信號：頻率100Hz~3KHz，占空比 0% 對應 0% 輸出電流，100% 對應 100%。
外接電阻：電阻值與輸出電流呈反比，同步調光時需考慮驅動器數目 N。
補充：最小調光比例約6%，0%<Iout<6% 時電流精度無定義；0 歐 / 0V/0% 占空比可實現 0% 輸出電流。
五、電氣保護與安規
三重保護機制：
短路保護：恒流模式運行，負載異常移除后自動恢復。
過壓保護：達到保護電壓后關斷輸出，自動 / 重啟恢復（保護電壓依型號 65~210V）。
過溫保護：機殼溫度過高時關斷輸出，溫度下降后自動恢復。
其他電氣防護：漏電流 <0.75mA/480VAC；浪涌電流冷啟動 25A/480VAC；16A 斷路器可配置 12 臺（B 型）/20 臺（C 型）同型號電源。
安規與 EMC：
安全規范：通過 UL8750、CSA C22.2 No.250.13-12、ENEC 等認證，IP65/IP67 認證。
耐壓：I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC。
絕緣阻抗：I/P-O/P/I/P-FG/O/P-FG 均為100M Ohms/500VDC/25℃/70%RH。
EMC：發射符合 BS EN/EN55015 等標準，抗擾度符合 BS EN/EN61000-4 系列標準，浪涌抗擾度線對地 4KV、線對線 2KV。
六、環境與壽命
工作環境：機殼溫度 **-40℃~+80℃**，工作濕度 20~95% RH（無冷凝）；儲存溫度 - 40℃~+80℃，濕度 10~95% RH；溫度系數 ±0.03%/℃（0~60℃）。
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘。
壽命與 MTBF：外殼溫度 Tc<75℃時壽命>50000 小時；MTBF 最小值2164.4K hrs（Telcordia SR-332）、202.8K hrs（MIL-HDBK-217F，25℃）。
海拔減額：海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。
七、物理與安裝參數
外形尺寸：18961.536.8mm（長寬高），公差 ±1mm；單臺重量 0.77Kg，18 臺 / 14.9Kg/0.89CUFT 包裝。
線纜規格：標配 SJTW/STW/UL2517 18AWG系列線纜，不同功能型號線纜接口布局不同，含 AC/L（棕）、AC/N（藍）、+V（紅）、-V（黑）、FG（綠滾黃）、DIM+（紫）、DIM-（粉）等標識。
防水配件：支持 M12（4/5PIN，最大 10A）、M15（2PIN，最大 12A）防水接頭；CJ04-1（適配 14~16AWG）、CJ04-2（適配 18~22AWG）電纜連接頭，可單獨訂購，最多支持 4 條線焊接 / 嵌接。
安裝要求：需在市電與 LED 電源間加開關以滿足 ErP 法規；EMC 受整套裝置影響，終端設備制造商需重新確認 EMC。
八、電路與驅動原理

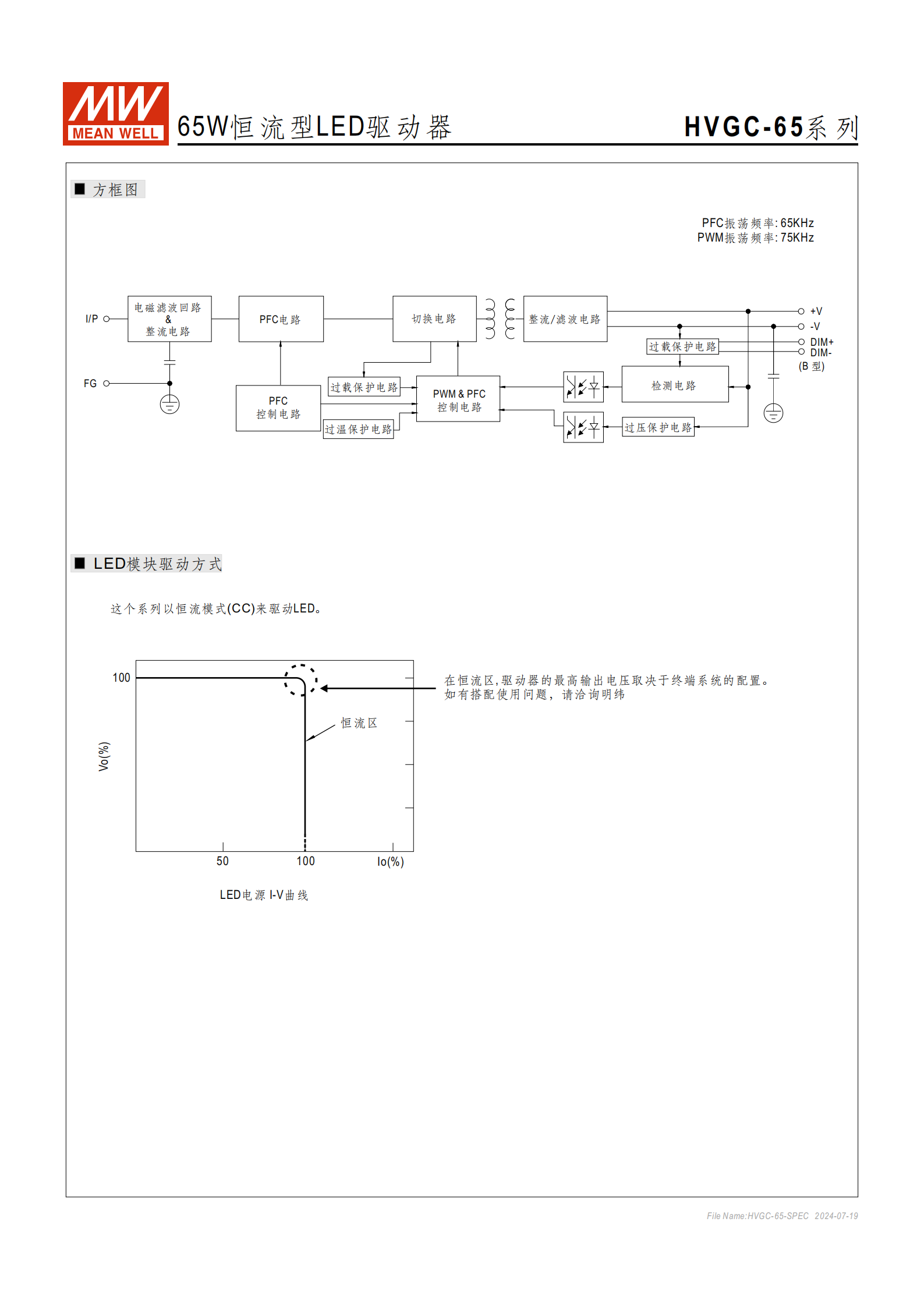

核心電路：含電磁濾波回路、整流 / 濾波 & PFC 電路、切換電路、PWM&PFC 控制電路，以及檢測、過載、過壓、過溫保護電路；PFC 振蕩頻率65KHz，PWM 振蕩頻率75KHz。
驅動方式：純 ** 恒流模式（CC）** 驅動 LED，驅動器最高輸出電壓由終端系統配置決定。
