明緯HVG-320 系列是 320W 恒壓恒流雙模式 LED 驅動器，具備180~528VAC寬輸入電壓范圍，輸出額定電壓涵蓋24V~54V多機型，擁有IP65/IP67防護等級、Class Ⅰ金屬外殼及內置主動式 PFC 功能，轉換效率最高達94%，無風扇設計可在 **-40℃~+85℃機殼溫度工作，壽命超50000 小時且提供5 年 ** 保固；該系列分 A/B/AB/Dx/D2 等功能型號，支持內部電位器調節、三合一調光（0~10Vdc/10V PWM / 電阻）、智能定時調光等功能，過流 / 短路 / 過壓 / 過溫全保護，適用于 LED 街道、高架、捕魚燈等戶內戶外照明場景，還可用于 Class Ⅰ Division 2 類危險地點。
一、產品核心定位與基礎特性
明緯HVG-320 系列為320W恒壓 + 恒流雙模式 LED 交流變直流驅動器，是 Class Ⅰ 金屬外殼設計的戶內戶外通用型電源，核心特性如下：
寬輸入范圍：180~528VAC（直流輸入 254VDC~747VDC），內置主動式 PFC 功能，功率因數滿載時 PF≧0.95~0.98（依輸入電壓不同）；
高防護與散熱：IP65/IP67 防護等級，無風扇自然風冷設計，轉換效率最高達94%；
耐溫與壽命：可在 **-40℃~+85℃機殼溫度下工作，外殼最高溫度 Tc 低于 80℃時壽命>50000 小時 **，提供5 年保固；
安規認證：通過 UL8750 (type”HL”)、CSA C22.2 No. 250.13-12、EAC TP TC 004 等認證，電磁兼容符合 FCC Part 15 Subpart B、EN61000-4 系列標準。

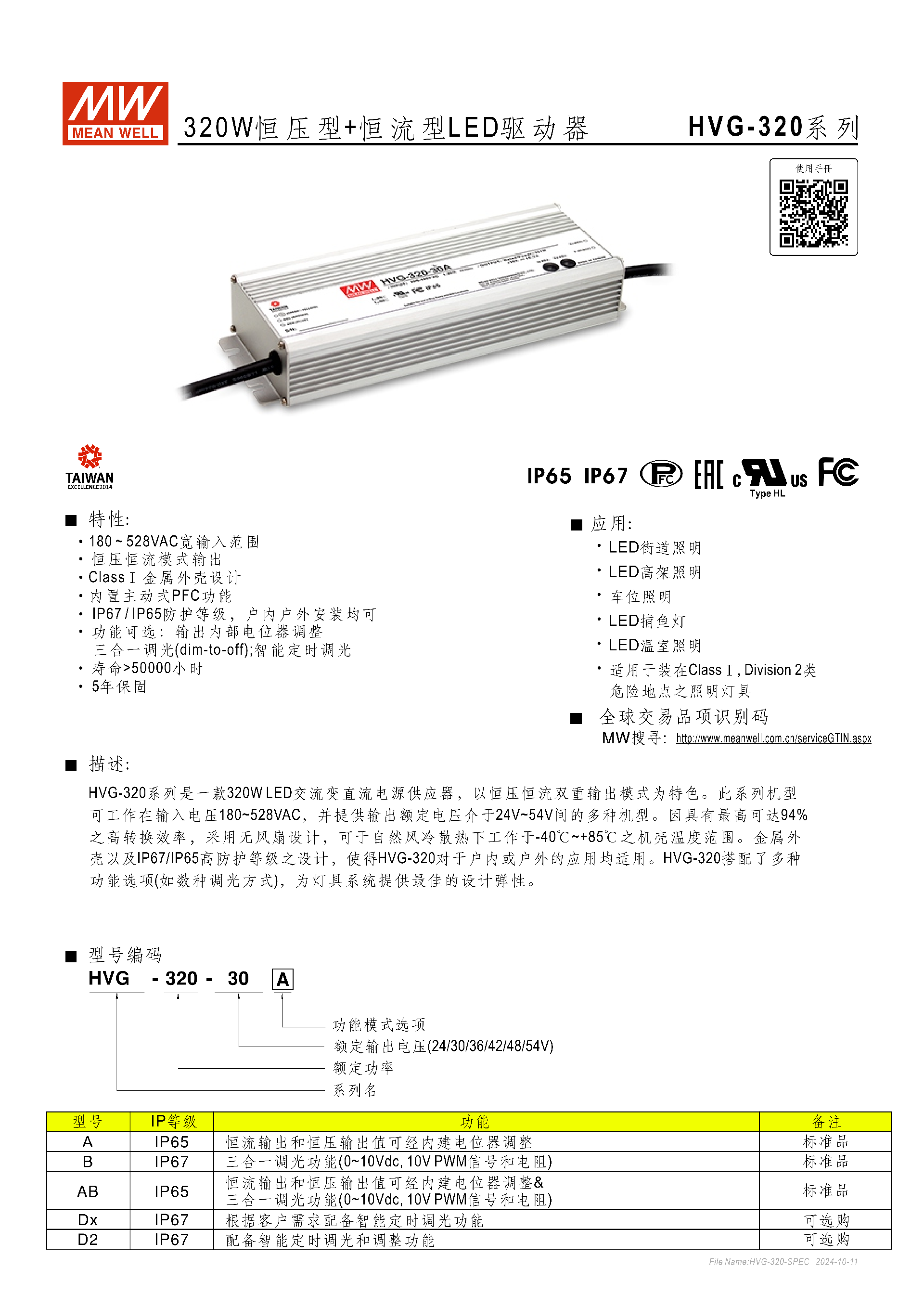

二、型號編碼與功能分類
該系列型號編碼規則為HVG - 功率 - 額定輸出電壓 - 功能模式，功能模式分標準品和可選購品，不同型號對應不同 IP 等級與功能，具體如下：
| 型號 | IP 等級 | 核心功能 | 產品類型 |
|---|---|---|---|
| A | IP65 | 恒流 / 恒壓輸出值可通過內置電位器調整 | 標準品 |
| B | IP67 | 支持三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調節 + 三合一調光雙功能 | 標準品 |
| Dx | IP67 | 按客戶需求定制智能定時調光功能 | 可選購 |
| D2 | IP67 | 智能定時調光 + 調整功能 | 可選購 |

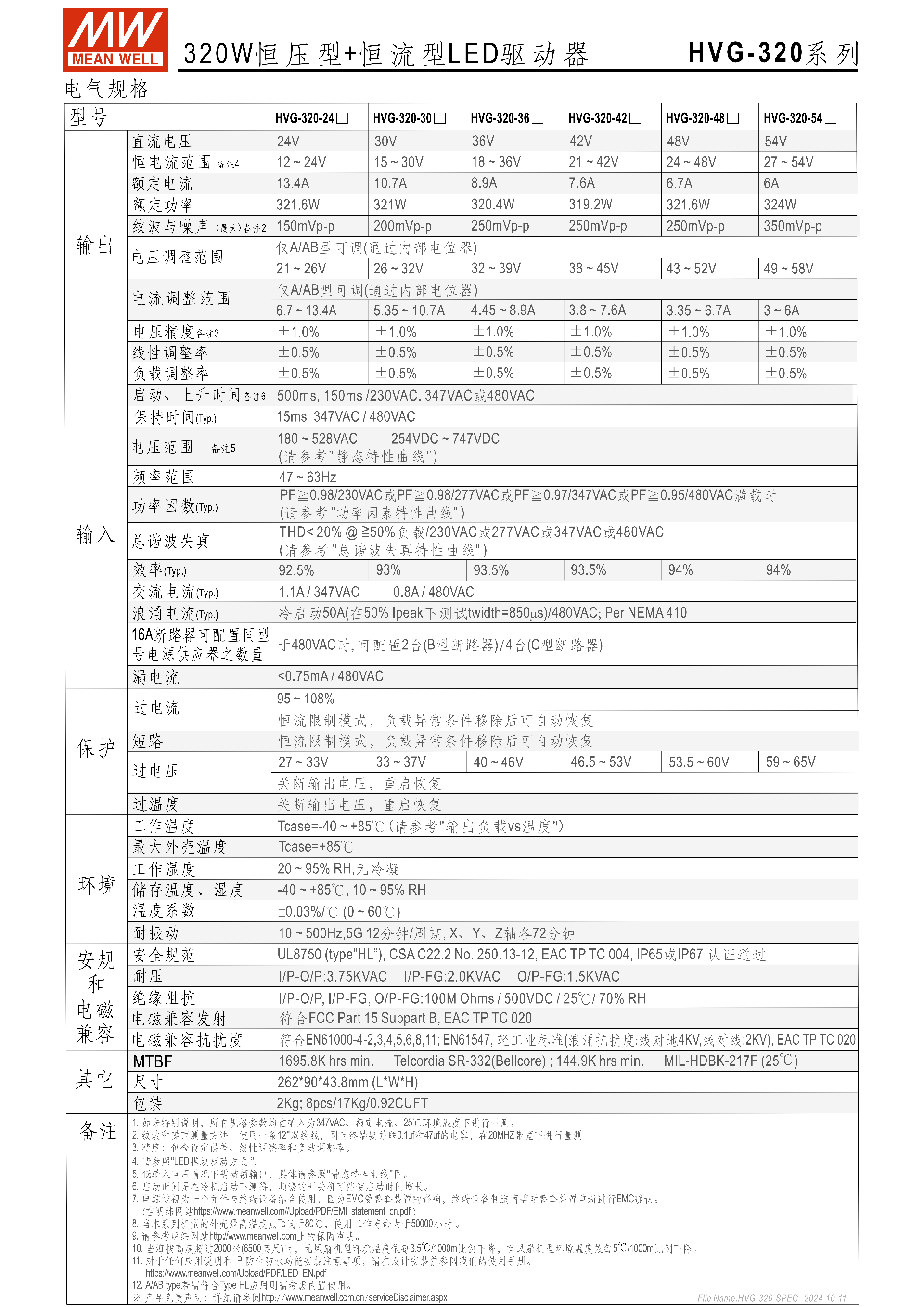

三、核心電氣規格
系列提供24V/30V/36V/42V/48V/54V六款額定輸出電壓機型，核心電氣參數（347VAC、額定電流、25℃下測量）如下，其中 A/AB 型支持電壓、電流電位器調節：
| 型號 | 額定輸出電壓 | 恒電流范圍 | 額定電流 | 額定功率 | 電壓調整范圍 | 電流調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|---|
| HVG-320-24 | 24V | 12~24V | 13.4A | 321.6W | 21~26V | 6.7~13.4A | 150mVp-p |
| HVG-320-30 | 30V | 15~30V | 10.7A | 321W | 26~32V | 5.35~10.7A | 200mVp-p |
| HVG-320-36 | 36V | 18~36V | 8.9A | 320.4W | 32~39V | 4.45~8.9A | 250mVp-p |
| HVG-320-42 | 42V | 21~42V | 7.6A | 319.2W | 38~45V | 3.8~7.6A | 250mVp-p |
| HVG-320-48 | 48V | 24~48V | 6.7A | 321.6W | 43~52V | 3.35~6.7A | 250mVp-p |
| HVG-320-54 | 54V | 27~54V | 6A | 324W | 49~58V | 3~6A | 350mVp-p |
其余關鍵電氣參數：
調整率：線性調整率、負載調整率均為 **±0.5%**；
漏電流：<0.75mA / 480VAC；
耐壓：I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC；
絕緣阻抗：100M Ohms / 500VDC / 25℃ / 70% RH。
四、保護功能
產品配備全維度電氣保護，且故障移除后支持自動恢復（過溫為關斷后重啟恢復）：
過電流保護：95 ~ 108% 恒流限制模式，故障移除后自動恢復；
短路保護：恒流限制模式，故障移除后自動恢復；
過電壓保護：各機型保護值 27~33V 至 59~65V 不等；
過溫度保護：機殼超溫時關斷輸出電壓，溫度恢復后重啟恢復。
五、LED 驅動與調光功能

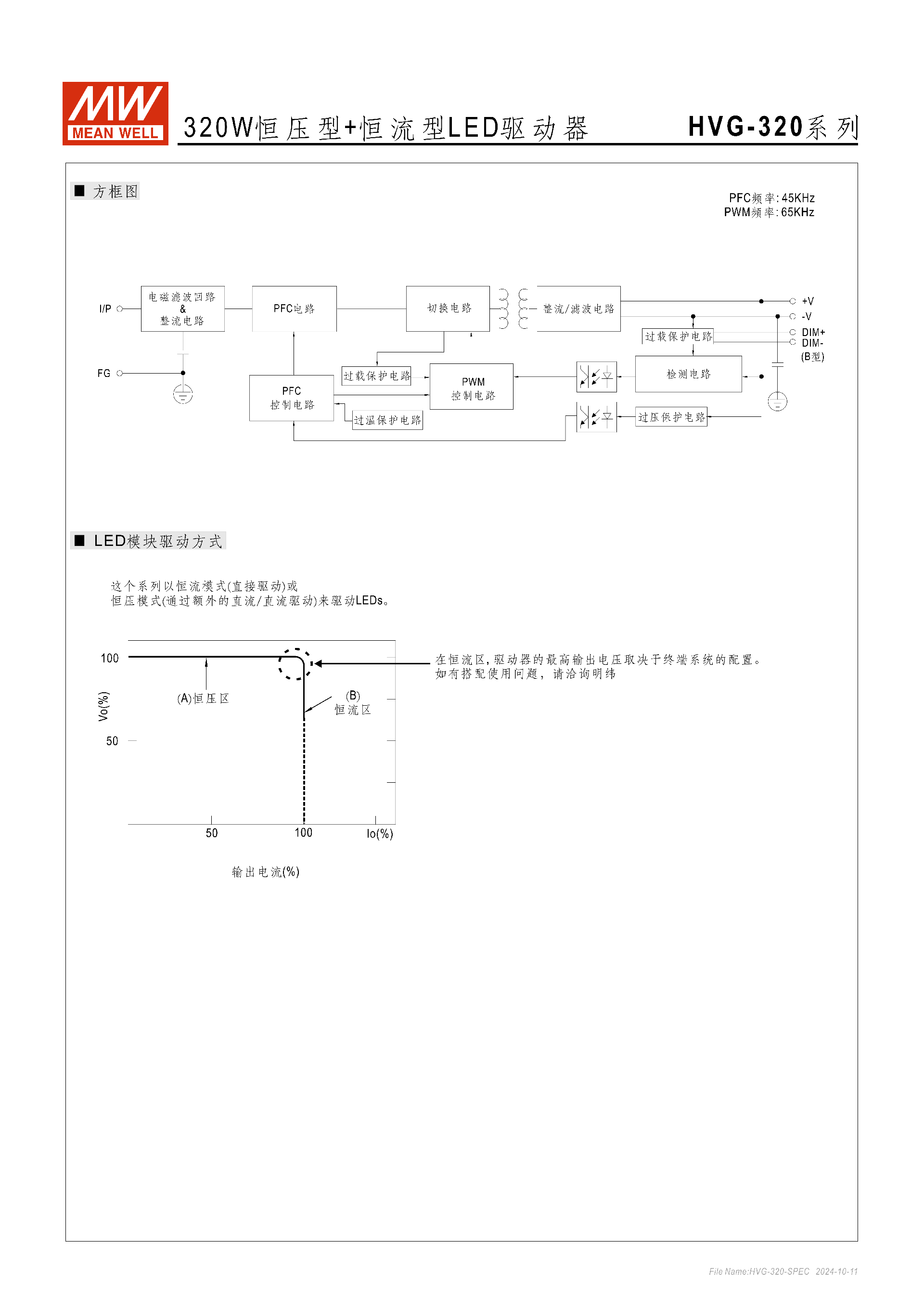

驅動方式：支持恒流模式（直接驅動 LED）、恒壓模式（通過額外直流 / 直流驅動 LED），恒流區最高輸出電壓由終端系統配置決定；

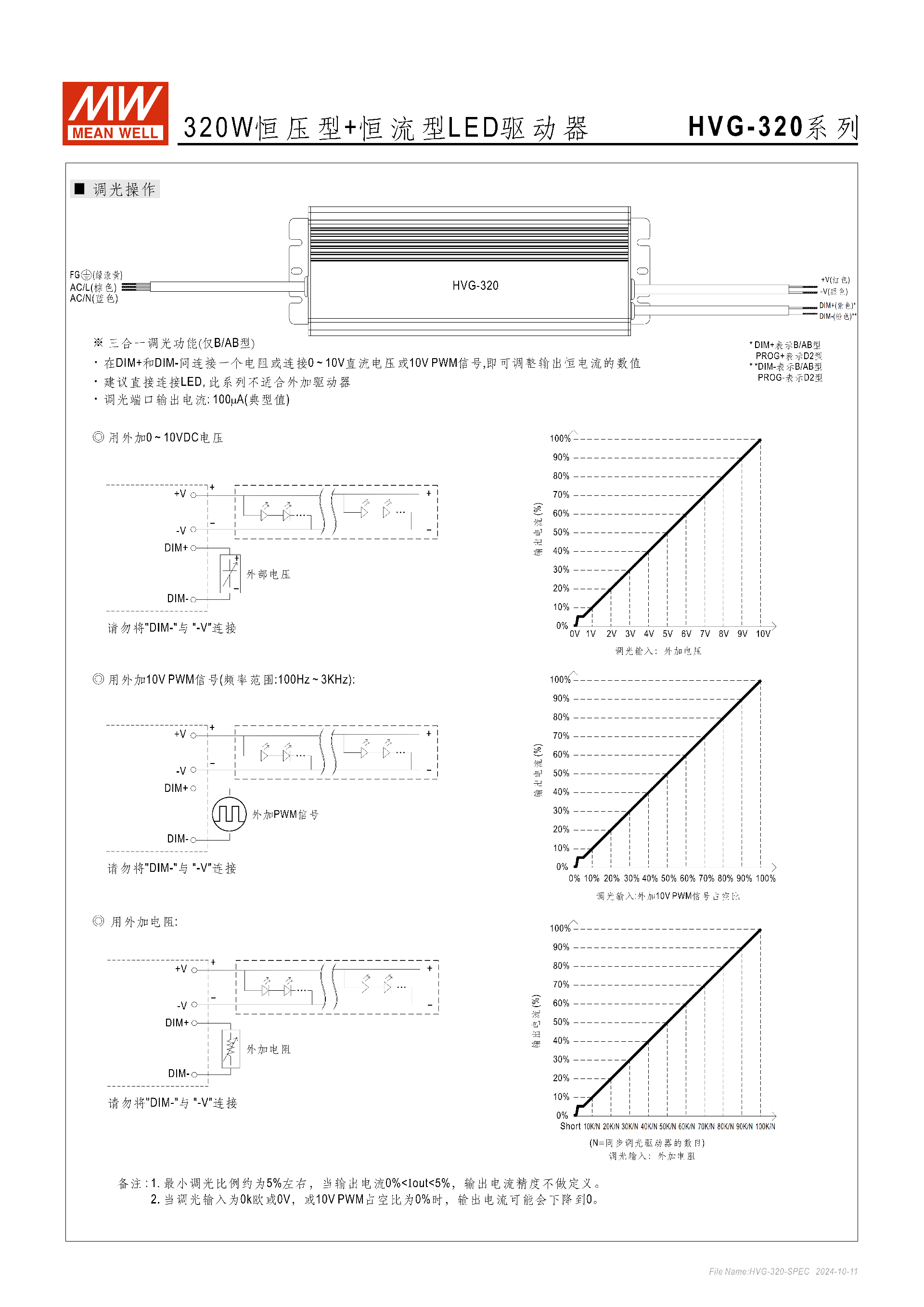

三合一調光（B/AB 型）：調光端口輸出電流典型值100μA，通過 DIM+/DIM - 端口連接 0~10Vdc 電壓、10V PWM 信號（100Hz~3KHz）或電阻實現調光，最小調光比例約 5%，0V/0 歐 / 0% 占空比時輸出電流可降至 0；
智能定時調光（Dx/D2 型）：支持14 小時內自動調節輸出電流，提供 3 款經典定制方案，也可按客戶需求定制：
D01 型：住宅照明推薦，按工作時長分 100%/70%/50% 三檔調光；
D02 型：街道照明推薦，按工作時長分 50%/80%/100%/60%/80% 五檔調光；
D03 型：隧道照明推薦，按工作時長分 70%/100%/70% 三檔調光。
六、工作環境與物理參數
環境參數
工作濕度：20 ~ 95% RH，無冷凝；
儲存溫濕度：-40 ~ +85 ℃、10 ~ 95% RH；
溫度系數：± 0.03%/℃ (0 ~ 60 ℃)；
耐振動：10 ~ 500Hz、5G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；
海拔降額：海拔超 2000 米時，環境溫度按3.5℃/1000m比例下降。
物理參數
尺寸：2629043.8mm (LWH)，公差 ±1mm；
包裝：2Kg / 臺，8pcs/17Kg/0.92CUFT；
線材：配備 SJTW 14AWG×2C、STW 18AWG×3C、UL2517 22AWG×2C 等規格線材。
七、應用場景
適用于多種 LED 照明場景，包括LED 街道照明、LED 高架照明、車位照明、LED 捕魚燈、LED 溫室照明，還可用于Class Ⅰ Division 2 類危險地點的照明燈具。
關鍵問題
問題 1：HVG-320 系列不同功能型號的 IP 等級和核心調光 / 調節功能有何區別？
答案：該系列分標準品 A/B/AB 和選購品 Dx/D2，IP 等級上 A/AB 為 IP65，B/Dx/D2 為 IP67；功能上 A 型僅支持恒流 / 恒壓輸出值的內置電位器調節，B 型僅支持三合一調光（0~10Vdc/10V PWM / 電阻），AB 型兼具電位器調節和三合一調光，Dx 型可按客戶需求定制 14 小時智能定時調光，D2 型則同時具備智能定時調光和輸出調整功能。
問題 2：HVG-320 系列的三合一調光（B/AB 型）支持哪幾種調光方式，核心使用要求是什么？
答案：三合一調光支持0~10Vdc 直流電壓、10V PWM 信號（頻率 100Hz~3KHz）、外接電阻三種方式，均通過 DIM + 和 DIM - 端口實現；核心要求為調光端口輸出電流典型值 100μA，禁止將 DIM - 與 - V 連接，最小調光比例約 5%（0%<Iout<5% 時電流精度無定義），當輸入 0V/0 歐電阻 / 10V PWM 占空比 0% 時，輸出電流可降至 0。
問題 3：HVG-320 系列的工作溫度和負載有哪些降額要求，核心使用限制是什么？
答案：1. 溫度降額：機殼工作溫度范圍為 - 40℃~+85℃，海拔超過 2000 米時，環境溫度按 3.5℃/1000m 比例下降；2. 負載降額：額定電流恒流模式下，230VAC 輸入時最大可工作環境溫度為 55℃，低輸入電壓（如 180VAC）情況下需按靜態特性曲線減額輸出；3. 核心限制：外殼最高溫度 Tc 需低于 80℃才能保證壽命 > 50000 小時，頻繁開關機會增加產品啟動時間，且產品不適合外加驅動器，建議直接連接 LED 使用。
