明緯HVG-240 系列是 240W 恒壓 + 恒流型 LED 驅動器，擁有180~528VAC 寬輸入電壓，輸出額定電壓覆蓋 24V~54V 多檔位，具備IP65/IP67 高防護等級與 Class Ⅰ 金屬外殼，內置主動式 PFC 功能，轉換效率最高達93%，無風扇設計可在 **-40℃~+90℃機殼溫度下工作，提供電位器調節、三合一調光（0~10Vdc/10V PWM / 電阻）、智能定時調光等功能選項，防護機制完善，壽命超50000 小時且享有5 年保固 **，適用于 LED 街道、高架、捕魚燈等戶內戶外照明場景，還可用于 Class Ⅰ Division 2 類危險地點照明。
一、產品基礎信息

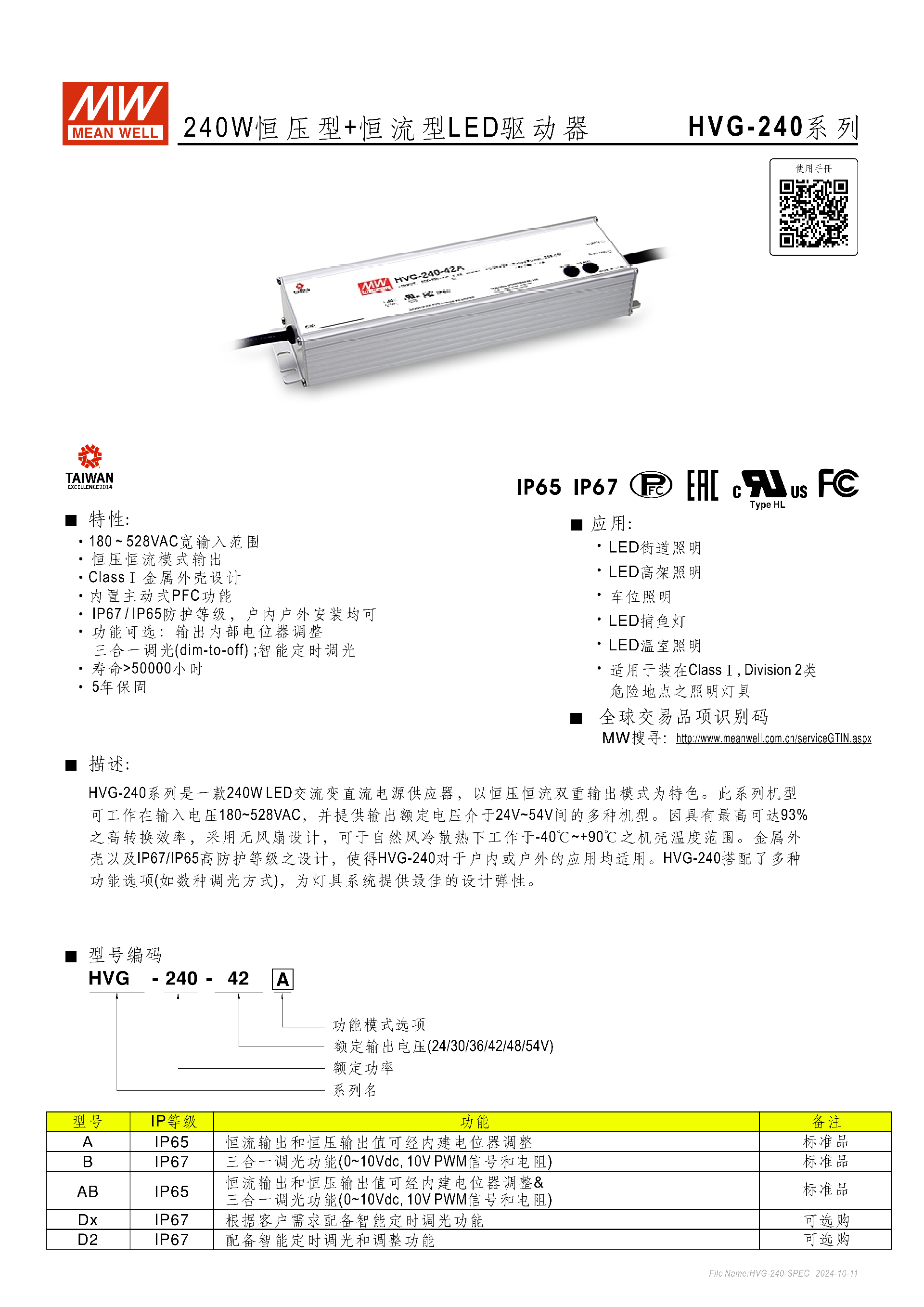

明緯HVG-240 系列為240W 恒壓 + 恒流雙模式LED 交流變直流驅動器，是 Class Ⅰ 金屬外殼設計，內置主動式 PFC 功能，無風扇自然風冷散熱，核心優勢為寬電壓輸入、高防護等級、多調光功能可選，壽命超 50000 小時，提供5 年保固，為戶內戶外 LED 照明提供高適配性電源方案。

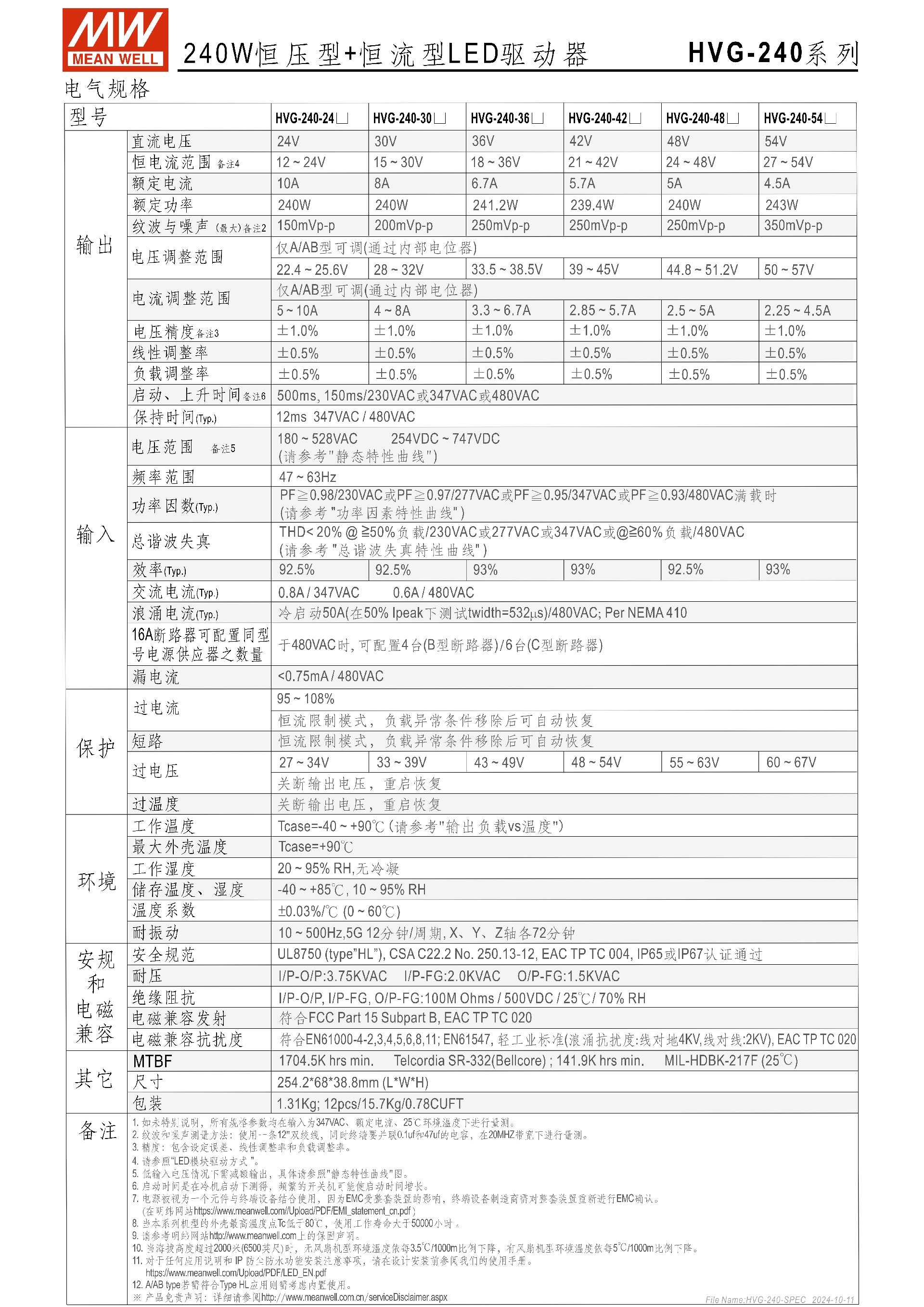

二、核心性能參數
輸入規格
電壓范圍：180~528VAC（254VDC~747VDC），低輸入電壓需減額輸出
頻率范圍：47~63Hz
功率因數：滿載時PF≥0.98/230VAC、PF≥0.97/277VAC、PF≥0.95/347VAC、PF≥0.93/480VAC
總諧波失真：THD<20%（≥50% 負載 / 230/277/347VAC；≥60% 負載 / 480VAC）
轉換效率：最高93%（36/42/54V 型號），其余型號 92.5%
輸出規格該系列有 6 款核心型號，額定電壓覆蓋 24V~54V，A/AB 型支持電壓、電流內部電位器調節，各型號關鍵參數如下表：
型號 額定電壓 額定電流 額定功率 電壓調整范圍 電流調整范圍 紋波與噪聲（最大） HVG-240-24 24V 10A 240W 22.4~25.6V 5~10A±1.0% 150mVp-p HVG-240-30 30V 8A 240W 28~32V 4~8A±1.0% 200mVp-p HVG-240-36 36V 6.7A 241.2W 33.5~38.5V 3.3~6.7A±1.0% 250mVp-p HVG-240-42 42V 5.7A 239.4W 39~45V 2.5~5A±1.0% 250mVp-p HVG-240-48 48V 5A 240W 44.8~51.2V 2.85~5.7A±1.0% 250mVp-p HVG-240-54 54V 4.5A 243W 50~57V 2.25~4.5A±1.0% 350mVp-p 精度：電壓精度 ±0.5%，線性調整率、負載調整率均為 **±0.5%**
啟動 / 上升時間：500ms，150ms/230/347/480VAC；保持時間 12ms/347/480VAC
三、型號功能與防護等級
該系列通過后綴區分功能模式與 IP 等級，標準品與選購品劃分清晰，具體如下表：
| 型號后綴 | IP 等級 | 核心功能 | 產品類型 |
|---|---|---|---|
| A | IP65 | 內建電位器調整恒流 / 恒壓輸出值 | 標準品 |
| B | IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調節 + 三合一調光 | 標準品 |
| Dx | IP67 | 客戶定制智能定時調光 | 選購品 |
| D2 | IP67 | 智能定時調光 + 調整功能 | 選購品 |
四、調光功能詳解

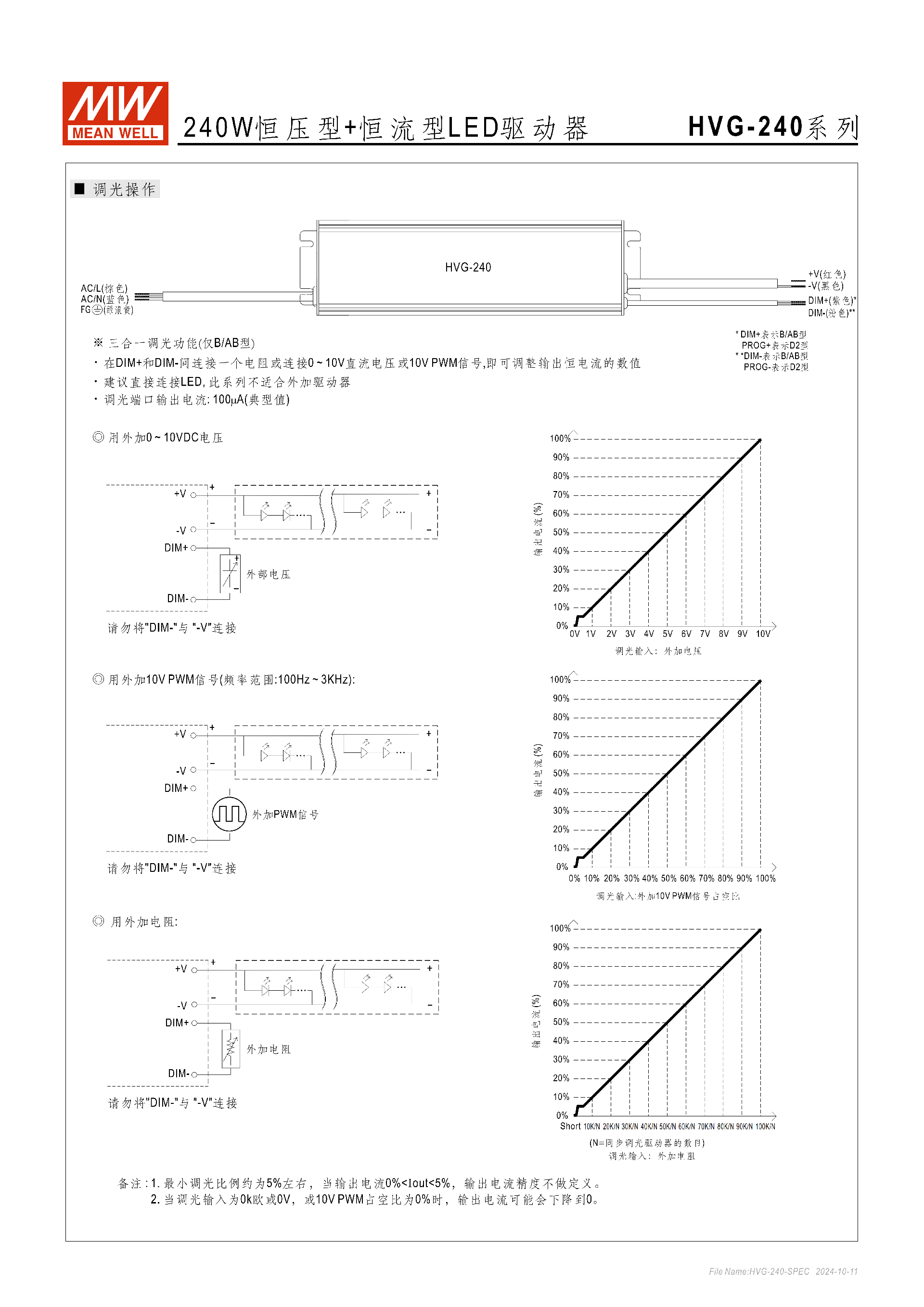

三合一調光（僅 B/AB 型）
調光端口：DIM+（紫色）、DIM-（粉色），輸出電流 100μA（典型值）
調光方式：①0~10Vdc 直流電壓；②10V PWM 信號（100Hz~3KHz）；③外接電阻（0~100K/N，N 為同步調光驅動器數）
注意事項：最小調光比例約5%，此區間電流精度無定義；0V/0 歐 / 0% 占空比時輸出電流可降至 0；禁止 DIM - 與 - V 連接
智能定時調光（僅 Dx/D2 型，選購）
D01 型：住宅照明推薦，分 4 個時間節點調節，比例覆蓋 50%~100%
D02 型：街道照明推薦，分 5 個時間節點調節，比例覆蓋 50%~100%
D03 型：隧道照明推薦，分 3 個時間節點調節，比例為 70%/100%/70%
核心規則：14 小時內自動調節輸出電流，為客戶定制化功能
三款常用模式：
五、保護與安全特性
電氣保護
過流保護：95~108% 恒流限制，故障移除后自動恢復
短路保護：恒流限制模式，故障移除后自動恢復
過壓保護：關斷輸出電壓，需重啟恢復（各型號保護電壓 27~67V 不等）
過溫保護：機殼溫度 **-40℃~+90℃**，超溫觸發保護
絕緣與耐壓
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為100M Ohms / 500VDC /25℃/70%RH
耐壓：I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC
其他安全參數：漏電流 <0.75mA/480VAC；浪涌電流冷啟動 50A/480VAC；480VAC 時可配 4 臺 B 型 / 6 臺 C 型 16A 斷路器
六、物理與環境參數
物理規格：尺寸254.26838.8mm（LWH）；單臺重量 1.31Kg，12 臺裝 15.7Kg/0.78CUFT
環境適應性
工作濕度：20~95% RH，無冷凝
儲存環境：-40~+85℃，10~95% RH
溫度系數：±0.03%/℃（0~60℃）
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘
海拔要求：超 2000 米時，環境溫度按3.5℃/1000m比例下降
七、驅動方式與應用場景

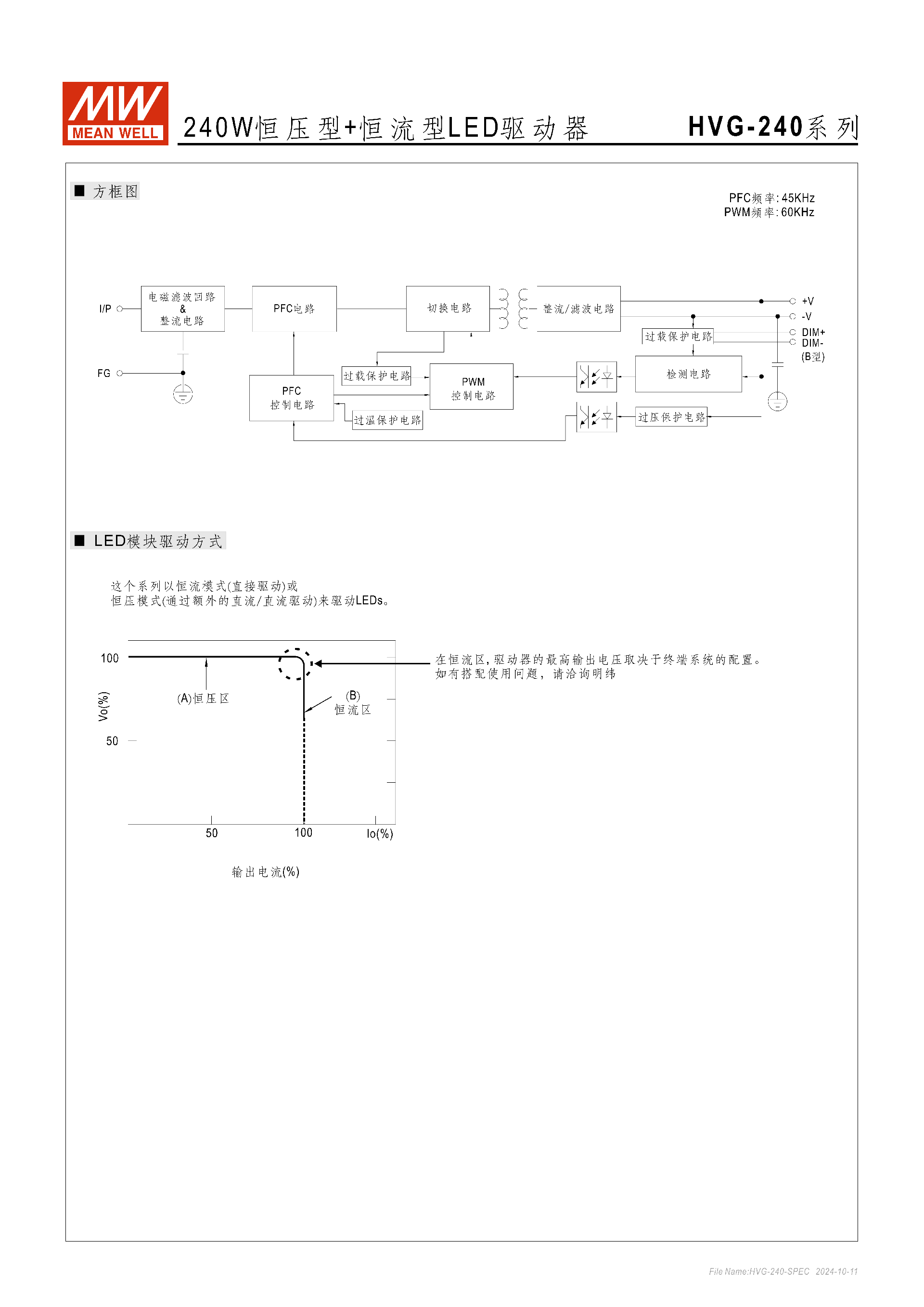

LED 驅動方式
恒流模式：直接驅動LED，最高輸出電壓由終端系統配置決定
恒壓模式：通過額外直流 / 直流驅動器驅動 LED
核心應用場景
常規戶外 / 戶內照明：LED 街道、高架、車位、溫室照明
特殊照明：LED 捕魚燈
危險環境：Class Ⅰ Division 2 類危險地點的照明燈具
八、安規與可靠性
安規認證：通過 UL8750（Type HL）、CSA C22.2 No.250.13-12、EAC TP TC 004 及 IP65/IP67 認證
電磁兼容
發射：符合 FCC Part 15 Subpart B、EAC TP TC 020
抗擾：符合 EN61000-4-2/3/4/5/6/8/11、EN61547，浪涌抗擾線對地 4KV、線對線 2KV
可靠性：MTBF 最小1704.5K hrs（Telcordia SR-332）、141.9K hrs（MIL-HDBK-217F，25℃）
關鍵問題
問題 1：HVG-240 系列不同型號后綴的核心功能和 IP 等級差異是什么？
答案：該系列通過后綴區分 IP 等級與功能，A/AB/B 為標準品，Dx/D2 為選購品；A/AB 型 IP65，B/Dx/D2 型 IP67；A 型僅支持內建電位器調整恒流 / 恒壓輸出，B 型僅支持三合一調光（0~10Vdc/10V PWM / 電阻），AB 型兼具電位器調節與三合一調光，Dx 型為客戶定制智能定時調光，D2 型在定時調光基礎上增加調整功能。
問題 2：HVG-240 系列 B/AB 型的三合一調光有哪些實現方式，核心注意事項是什么？
答案：三合一調光可通過三種方式實現：①外接 0~10Vdc 直流電壓；②外接 10V PWM 信號（頻率范圍 100Hz~3KHz）；③外接 0~100K/N 的電阻（N 為同步調光驅動器數目）。核心注意事項：一是調光端口輸出電流為 100μA，禁止將 DIM - 與 - V 連接；二是最小調光比例約 5%，0%<Iout<5% 區間電流精度無定義；三是當調光輸入為 0 歐、0V 或 10V PWM 占空比 0% 時，輸出電流可降至 0。
問題 3：HVG-240 系列的工作環境與可靠性指標有哪些核心要求，超規后如何處理？
答案：核心工作環境要求：機殼工作溫度 - 40℃~+90℃，工作濕度 20~95% RH 無冷凝，儲存溫度 - 40~+85℃；海拔超 2000 米時，環境溫度需按 3.5℃/1000m 比例下降。核心可靠性指標：壽命 > 50000 小時（機殼最高溫度 Tc<80℃時），MTBF 最小 1704.5K hrs（Telcordia SR-332），5 年保固。若輸入電壓處于低區間需做減額輸出，頻繁開關機會增加啟動時間，超溫 / 過壓會觸發保護（過流 / 短路可自恢復，過壓需重啟恢復）。
