明緯 HVG-65 系列是65W 恒流 + 恒壓雙模式LED 交流變直流驅動器，擁有180~528VAC 超寬輸入電壓范圍，輸出額定電壓覆蓋12V~54V多檔位，具備IP65/IP67 高防護等級，采用金屬外殼、無風扇設計，可在 **-40℃~+80℃機殼溫度下自然風冷工作，轉換效率最高達90%，內置主動式 PFC 功能，支持內部電位器調節、三合一調光（0~10Vdc/10V PWM / 電阻）、定時調光等可選功能，防護上配備過流、短路、過壓、過溫保護且均能自動恢復，壽命超50000 小時并提供5 年保固 **，適配 LED 街道、高架、停車場、捕魚燈、溫室照明等戶內戶外場景，同時通過 UL8750 等多項安規認證，MTBF 值最高達2170.5K hrs。
一、產品基礎信息

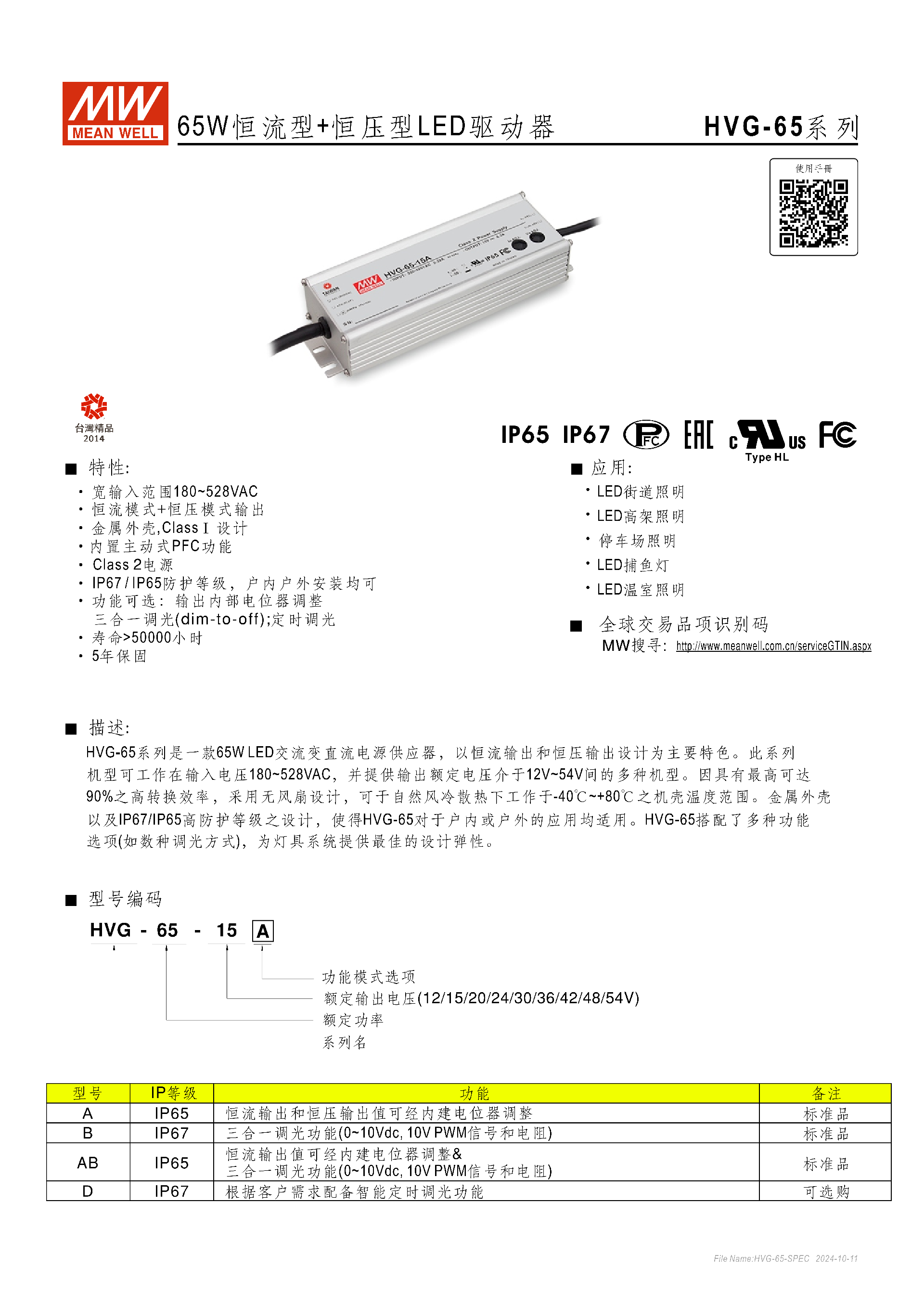

明緯 HVG-65 系列為65W 恒流 + 恒壓雙模式LED 交流變直流電源供應器，屬 Class Ⅰ 金屬外殼、Class Ⅱ 電源設計，內置主動式 PFC 功能，主打戶內戶外通用，提供5 年保固，使用壽命超50000 小時（機殼最高溫度 Tc＜75℃時），通過 UL8750 (type”HL”)、CSA C22.2 No.250.0-13 等多項安規及 IP65/IP67 防護認證，是 LED 專業照明的專用驅動器。
二、核心電氣參數
1. 輸入?yún)?shù)
| 項目 | 規格值 |
|---|---|
| 電壓范圍 | 180~528VAC / 254~747VDC |
| 頻率范圍 | 47~63Hz |
| 功率因數 (PF) | 0.98/230VAC、0.97/277/347VAC、0.93/480VAC（滿載） |
| 總諧波失真 (THD) | ＜20%（60% 以上負載 / 230/277/347VAC；75% 以上負載 / 480VAC） |
| 漏電流 | ＜0.75mA / 480VAC |
2. 輸出參數（核心檔位）
該系列輸出額定電壓分12V/15V/20V/24V/30V/36V/42V/48V/54V9 款，核心輸出參數如下：
| 型號 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電流調整范圍 |
|---|---|---|---|---|---|
| HVG-65-12 | 5A | 60W | 120mVp-p | 10.8~13.5V | 3~5A |
| HVG-65-24 | 2.71A | 65W | 150mVp-p | 22~27V | 1.62~2.71A |
| HVG-65-48 | 1.36A | 65.3W | 300mVp-p | 43~53V | 0.81~1.36A |
| HVG-65-54 | 1.21A | 65.3W | 300mVp-p | 49~58V | 0.72~1.21A |
| 通用參數：負載調整率 ±0.5%~±1.5%；啟動 / 上升時間 500ms/80ms (230VAC)、400ms/80ms (347/480VAC)；轉換效率最高90%（54V/48V 機型）。 |
三、型號功能分類
按功能選項分 4 類，IP 防護等級與功能對應如下：
| 型號 | IP 等級 | 核心功能 | 備注 |
|---|---|---|---|
| A 型 | IP65/IP67 | 內部電位器調整電壓 / 電流 | 標準品 |
| B 型 | IP65/IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB 型 | IP65 | 電位器調電流 + 三合一調光 | 標準品 |
| D 型 | IP67 | 智能定時調光 | 可選購 / 客戶定制 |
四、驅動與調光功能
驅動方式：支持恒流 (CC) 直接驅動和恒壓 (CV) 帶 DC/DC 驅動器驅動雙模式，恒流區最高輸出電壓由終端系統配置決定；
三合一調光（B/AB 型專屬）：
調光端口典型輸出電流100μA，最小調光比例約8%（0%<Iout<8% 時精度無定義）；
支持 3 種調光信號：0~10Vdc 直流電壓、100Hz~3KHz 10V PWM 信號、外接電阻（0~100K/N，N 為同步調光驅動器數）；
注意：不可將 DIM - 與 - V 連接，0V/0 歐 / 0% 占空比時輸出電流可降至 0%。
五、保護功能
全系列配備四重保護，且負載異常移除后均可自動恢復，核心參數：
過流保護：95~108% 恒流限制；
短路保護：恒流限制；
過壓保護：輸出電壓關斷，12V 機型保護值 14.4~16.8V，54V 機型 59~65V；
過溫保護：機殼超溫時關斷輸出，溫度下降后自動恢復。
六、環境與可靠性
工作環境：機殼溫度 **-40℃~+80℃**，工作濕度 20~95% RH（無冷凝）；海拔超 2000 米時，環境溫度按 3.5℃/1000m 比例下降；
儲存環境：-40℃~+80℃，10~95%RH；
耐振動：10~500Hz、5G，X/Y/Z 軸各 72 分鐘 / 周期；
MTBF：最低2170.5K hrs（Telcordia SR-332）、208.0K hrs（MIL-HDBK-217F，25℃）；
絕緣與耐壓：絕緣阻抗 100MΩ/500VDC；I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC。
七、物理與安裝參數
尺寸重量：標準尺寸18961.536.8mm(LWH)，單臺 0.77Kg，18 臺 / 14.9Kg/0.89CUFT；
線材與接頭：標配 STW/SVT 18AWG 線材，可選M12（4/5PIN）、M15（2PIN）防水接頭（適配潮濕 / 戶外），CJ04-1/2 電纜連接頭（單獨訂購）；
電磁兼容：發射符合 EN55015、FCC Part 15 等，抗擾度符合 EN61000-4 系列，浪涌抗擾度線對地 4KV、線對線 2KV。
八、應用場景
專為 LED 專業照明設計，適配LED 街道照明、LED 高架照明、停車場照明、LED 捕魚燈、LED 溫室照明等戶內戶外場景。
4. 關鍵問題
問題 1（功能選型）：HVG-65 系列不同功能型號（A/B/AB/D）的核心區別是什么，如何根據照明需求選擇？
答案：A 型為基礎款，支持內部電位器調節電壓 / 電流，適合僅需固定功率微調的場景；B 型無電位器調節，但支持三合一調光（0~10Vdc/10V PWM / 電阻），適合需要靈活調光的照明場景；AB 型結合電位器電流調節 + 三合一調光，功能最全面，適合對電流精準調節 + 調光均有需求的場景；D 型為定制款，配備智能定時調光功能，IP67 防護，適合需要定時控制亮度的戶外特殊照明（如捕魚燈、街道燈）。IP65/IP67 可根據安裝環境的防塵防水需求選擇。
問題 2（應用適配）：HVG-65 系列的恒流 + 恒壓雙模式該如何應用，分別適配哪種 LED 照明系統？
答案：恒流 (CC) 模式為直接驅動，無需額外 DC/DC 驅動器，直接連接 LED 模組即可，適配自身無恒流驅動模塊的 LED 燈具（如常規 LED 路燈、溫室燈）；恒壓 (CV) 模式為帶 DC/DC 驅動器驅動，需搭配外部 DC/DC 驅動器使用，適配自身具備恒流驅動模塊、需要恒壓供電的復雜 LED 照明系統（如集成式捕魚燈、高架照明）。恒流區的最高輸出電壓由終端 LED 系統的配置決定，實際應用中需根據燈具參數匹配。
問題 3（環境與壽命）：HVG-65 系列標注壽命超 50000 小時，實際使用中哪些因素會影響其壽命，如何規避？
答案：核心影響因素為機殼溫度（Tc），僅當 Tc＜75℃時才能保證 50000 小時壽命，此外海拔、工作濕度、頻繁開關機也會影響壽命；規避方式：1. 保證設備自然風冷散熱良好，避免機殼溫度超過 75℃，戶外安裝需遠離高溫?zé)嵩矗?. 海拔超過 2000 米時，按 3.5℃/1000m 降低環境工作溫度；3. 保證工作環境濕度 20~95% RH 且無冷凝，潮濕環境加裝防水接頭；4. 減少頻繁開關機，避免啟動時間延長導致的元件損耗；5. 按規格匹配負載，避免長期過載運行。
