明緯 HLP-80H 系列 80W 單組輸出開關電源專為 LED 照明設計，具備90~305VAC 國際通用交流輸入、主動式 PFC（PF 最高＞0.96）、多重保護（短路 / 過流 / 過壓 / 過溫）及自然風冷特性，支持1~10Vdc/PWM/ 電阻調光，輸出恒流 / 電壓值可調，適配干燥 / 潮濕環境，通過 UL8750 等多項安規認證，提供 3 年保固，機身尺寸1675329.5mm，MTBF 最高達2786.8K hrs，不同型號（12V~54V）對應不同額定功率與電流，額定功率覆蓋 60W~82.8W。
明緯 HLP-80H 系列為 80W 單組輸出開關電源，主打LED 照明應用，屬于 Class 2 電源，完成100% 滿載老化測試，提供3 年保固（48V、54V 型號除外），可在干燥 / 潮濕環境下使用，機身凈重 0.27Kg，包裝規格為 36pcs/11.2Kg/0.67CUFT，全球交易品項識別碼可通過明緯官網查詢。
二、核心產品特性
輸入特性：支持90~305VAC 國際通用交流輸入、127~431VDC 直流輸入，頻率范圍47~63Hz，低輸入電壓需按曲線減額輸出；
功率因素：搭載主動式 PFC 功能，滿載時 PF>0.96（115/230VAC）、PF>0.94（277VAC）；
散熱與防護：采用自然風冷，具備短路、過電流、過電壓、過溫度四重保護，不同保護對應不同自恢復 / 重啟恢復模式；
調節與調光：輸出恒流值、電壓值均可調，可選1~10Vdc、PWM 信號（100Hz~3KHz）、電阻三種調光方式，Class 2 電源標準；
驅動適配：建議以 ** 恒流模式 (CC)** 驅動 LED 模塊，直接連接 LED 為佳，不適合外加驅動器。

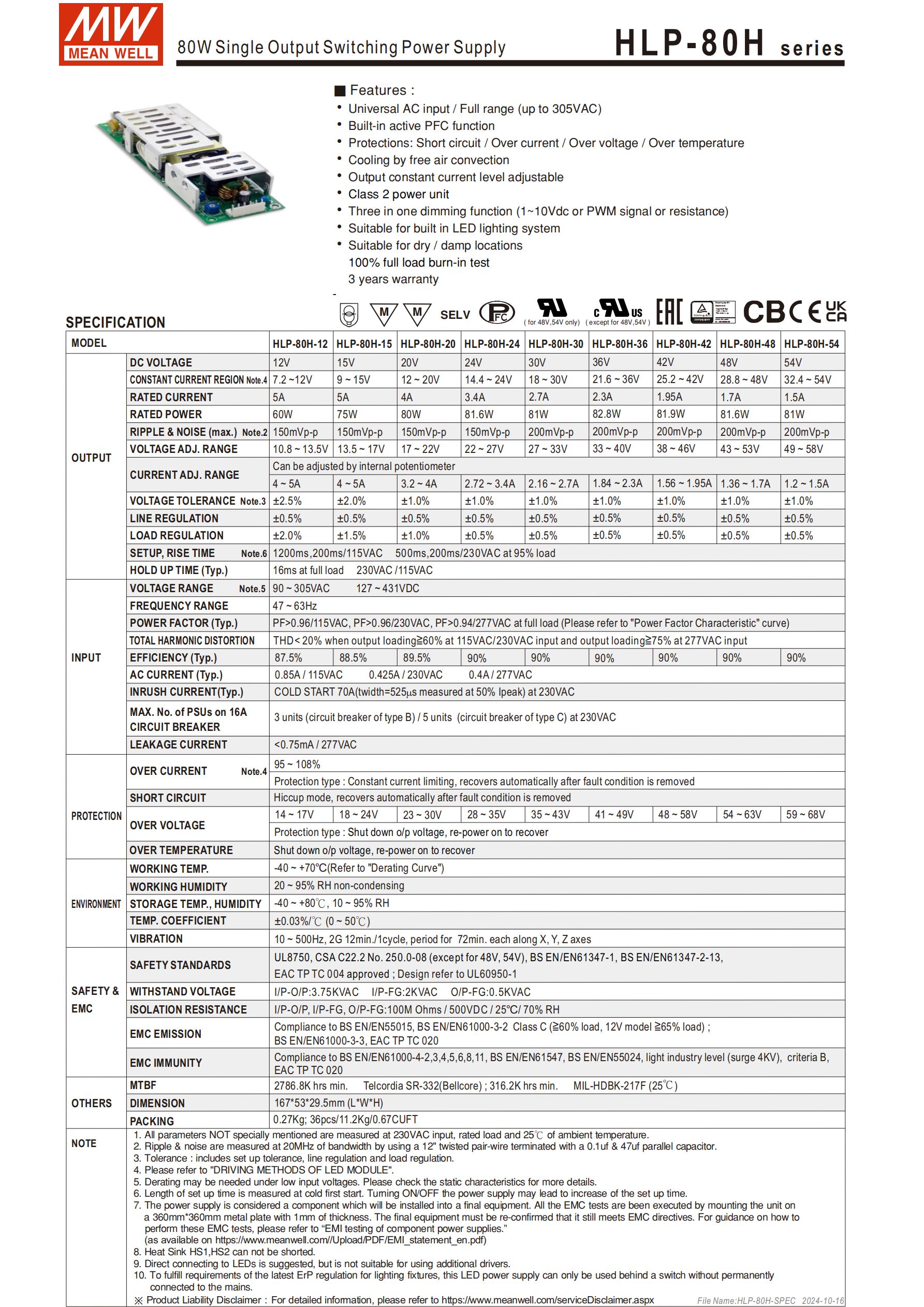

三、電氣規格（核心型號參數）
| 型號 | 直流電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 電流調整范圍 |
|---|---|---|---|---|---|---|
| HLP-80H-12 | 12V | 5A | 60W | 150mVp-p | ±2.5% | 4~5A |
| HLP-80H-15 | 15V | 5A | 75W | 150mVp-p | ±2.0% | 4~5A |
| HLP-80H-24 | 24V | 4A | 80W | 150mVp-p | ±1.0% | 3.2~4A |
| HLP-80H-30 | 30V | 2.7A | 81W | 200mVp-p | ±1.0% | 2.16~2.7A |
| HLP-80H-36 | 36V | 2.3A | 82.8W | 200mVp-p | ±1.0% | 1.84~2.3A |
| HLP-80H-48 | 48V | 1.5A | 81W | 200mVp-p | ±1.0% | 1.2~1.5A |
| HLP-80H-54 | 54V | 1.5A | 81W | 200mVp-p | ±1.0% | 1.2~1.5A |
| 通用參數：線性調整率均為 ±0.5%；啟動 / 上升 / 保持時間為 1200ms/200ms/16ms（115VAC 滿載）、500ms/200ms/16ms（230VAC 滿載）；浪涌電流 Typ.70A，16A 斷路器 230VAC 下可配置 B 型 3 臺 / C 型 5 臺；漏電流 **<0.75mA/277VAC**。 |
四、性能指標

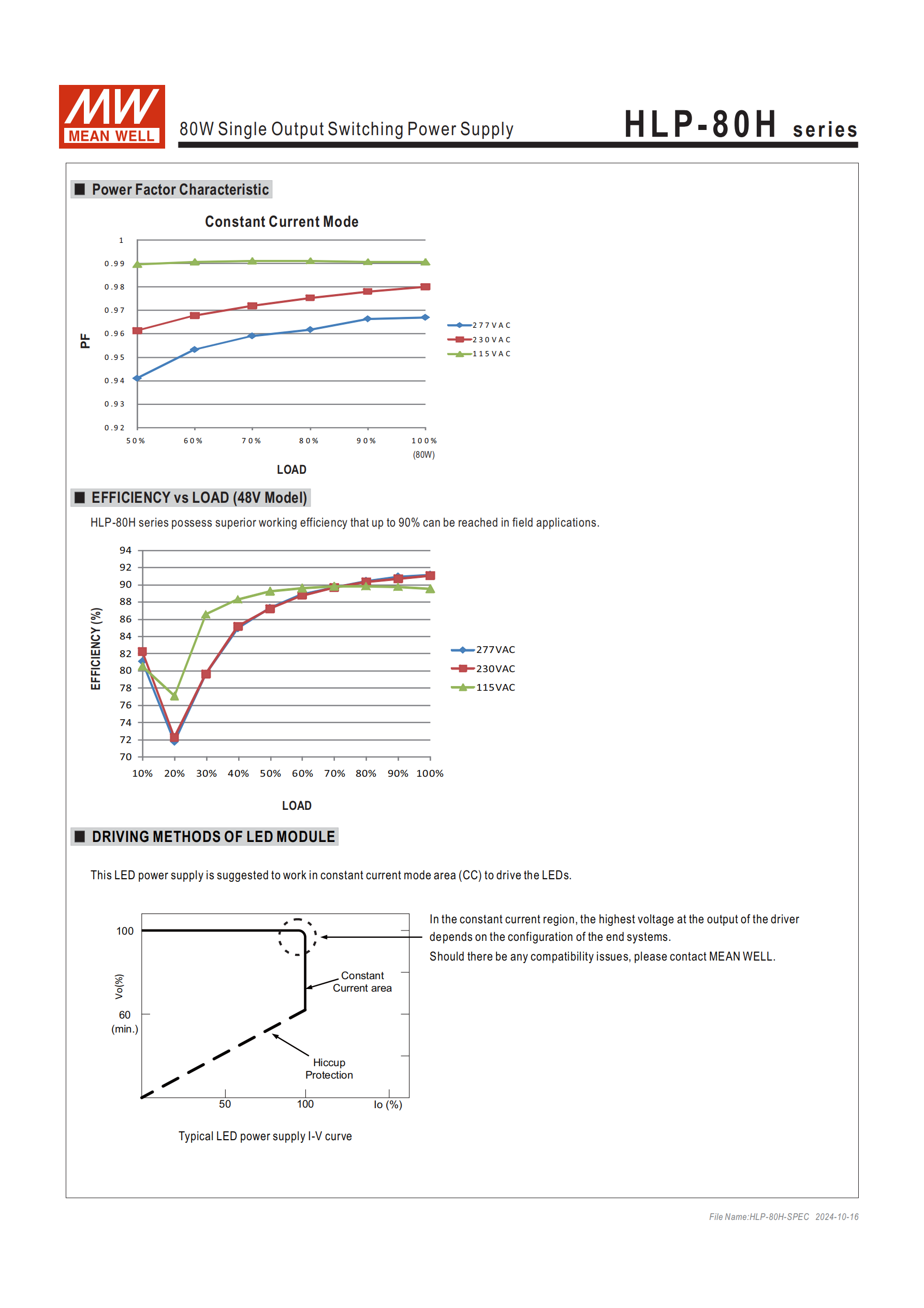

效率：典型值87.5%，48V 機型實際應用中最高達90%，277VAC 輸入下效率略低于 115/230VAC；
總諧波失真：THD<20%（115/230VAC 輸入負載≥60%、277VAC 輸入負載≥75%）；
溫度系數：±0.03%/℃（0~50℃）；
MTBF：最低2786.8K hrs（Telcordia SR-332）、316.2K hrs（MIL-HDBK-217F，25℃）。
五、環境與物理參數
工作環境：溫度 **-40~+70℃，濕度20~95% RH（無冷凝）；儲存環境：溫度-40~+80℃，濕度10~95%RH**；
耐振動：10~500Hz、2G，X/Y/Z 軸各 72 分鐘；

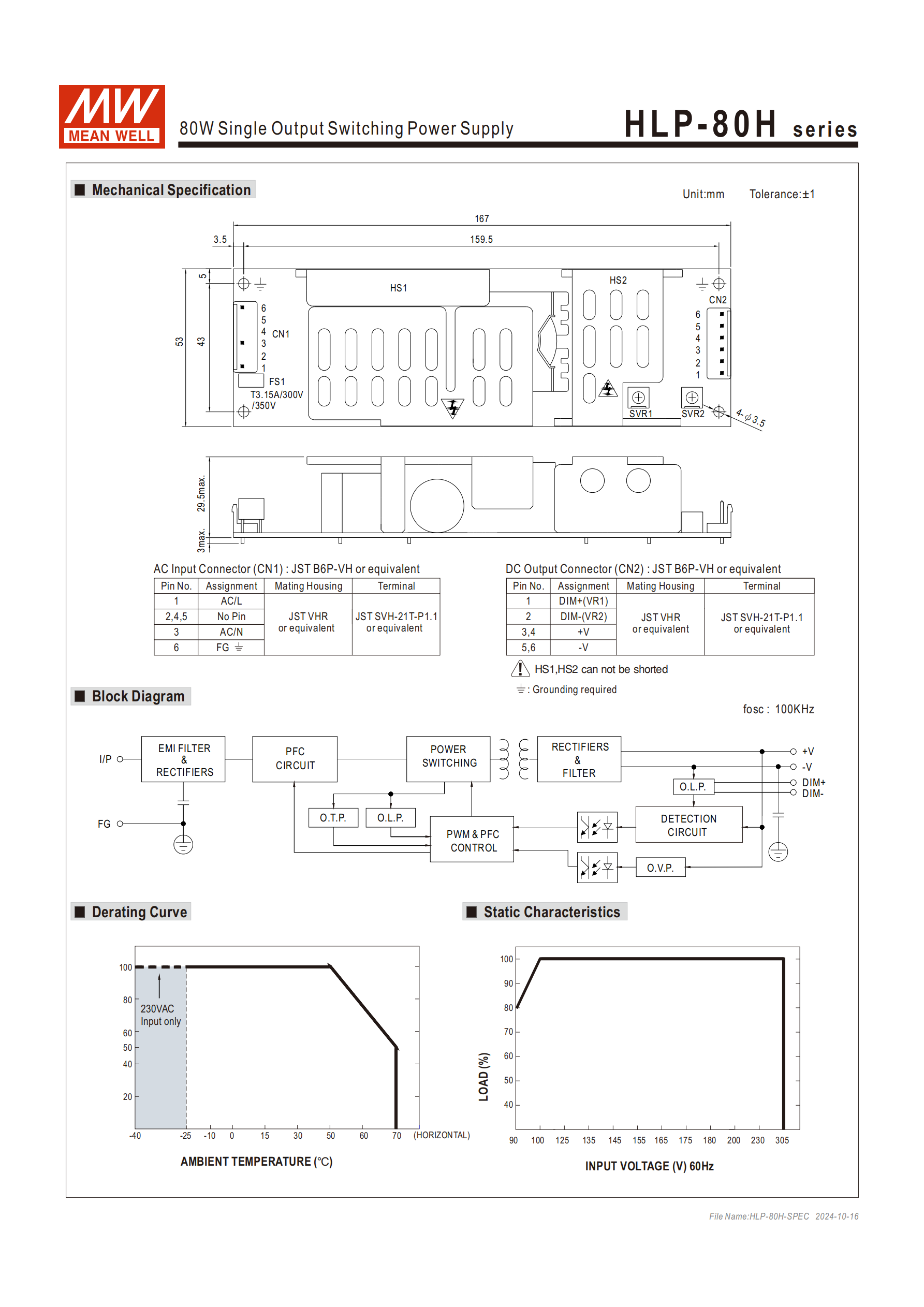

機身尺寸：1675329.5mm(LWH)，公差 ±1mm；
連接器：交流輸入 CN1、直流輸出 CN2 均為JST B6P-VH或同等級品，引腳分 AC/L/N/FG、DIM±、+V/-V 等功能。
六、安規與電磁兼容
安全規范：通過UL8750、CSA C22.2 No.250.0-08（48/54V 除外）、EN61347-1/2-13、EAC TP TC 004認證，設計參照 UL60950-1；
耐壓與絕緣：I/P-O/P3.75KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC；絕緣阻抗100M Ohms/500VDC/25℃/70%RH（I/P-O/P/I/P-FG/O/P-FG）；
EMC 發射：符合EN55015、EN61000-3-2 Class C（≥60% 負載，12V 機型≥65%）、EN61000-3-3、EAC TP TC 020；
EMC 抗擾度：符合EN61000-4 系列、EN61547、EN55024，達到 B 級輕工業標準（浪涌 4KV），EAC TP TC 020 認證。

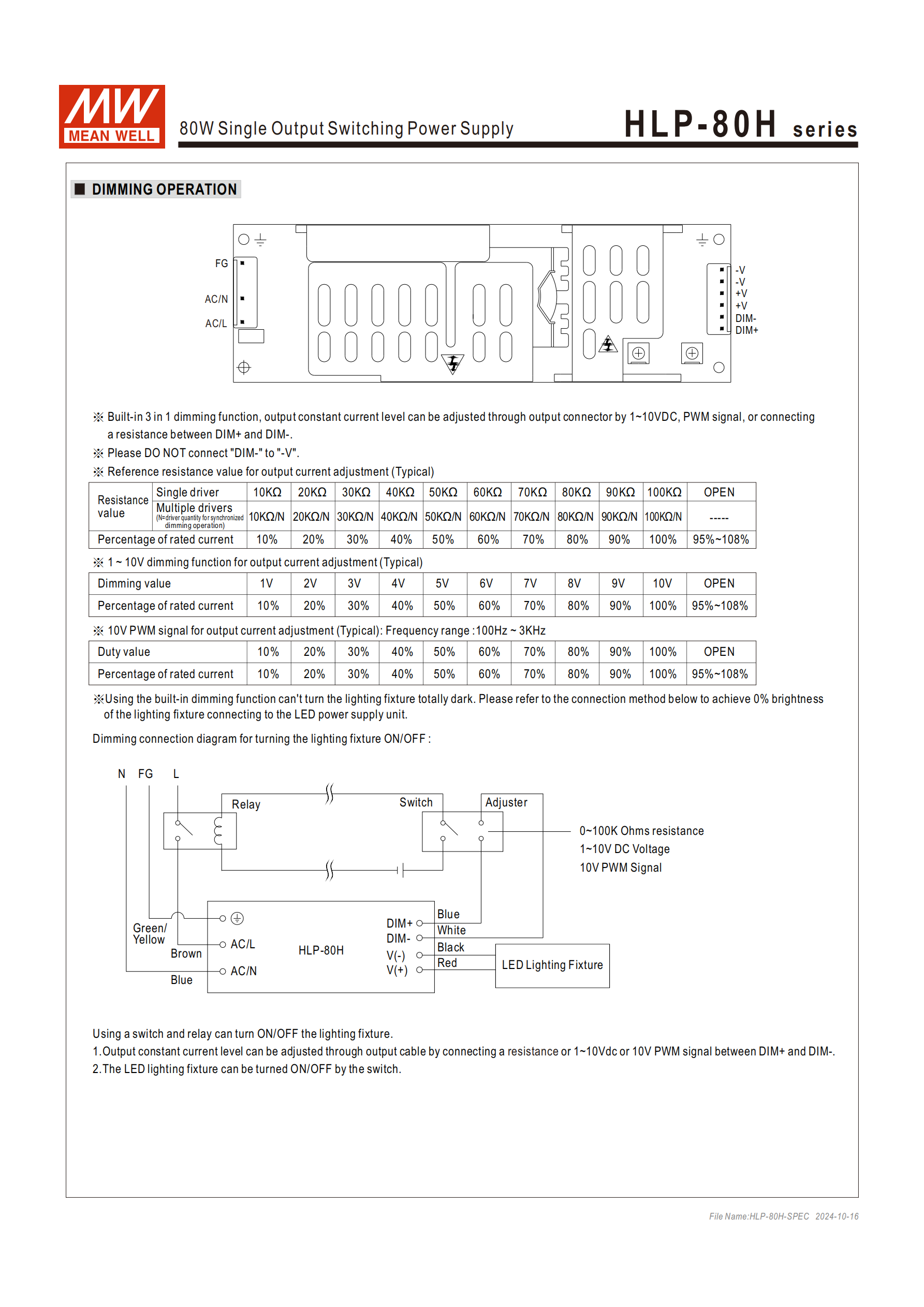

七、調光操作規范
調光方式與范圍：DIM + 與 DIM - 間接電阻 / 1~10Vdc/10V PWM，對應10%~100% 額定電流，OPEN 狀態為 95%~108%；
參考標準：1V 對應 10%、10V 對應 100% 額定電流，電阻 10KΩ 對應 10%、100KΩ 對應 100%；
注意事項：禁止將 DIM - 與 - V 連接，內置調光無法實現 0 亮度，需搭配繼電器 / 開關 + 調節器實現 LED 完全熄滅；
同步調光：多個驅動器同步調光時，電阻阻值需按1/N配置（N 為驅動器數量）。
八、使用與測試備注
規格參數默認在 **230VAC、額定負載、25℃** 下測量；
紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1uf+47uf 電容，20MHZ 帶寬下測試；
低輸入電壓、高溫環境需按減額曲線降低負載輸出；
EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上，且需結合終端設備確認；
散熱片 HS1、HS2不可短路，市電與電源間需加開關以符合 ErP 法規。
關鍵問題
問題 1（產品適配與應用）：HLP-80H 系列電源的核心應用場景是什么，使用時的核心適配要求有哪些？
答案：核心應用場景為LED 照明驅動，可在干燥 / 潮濕環境下使用；核心適配要求：①建議以 ** 恒流模式 (CC)** 驅動 LED，直接連接 LED 為佳，不適合外加驅動器；②低輸入電壓（＜230VAC）、高溫環境（＞50℃）需按產品減額曲線降低負載輸出；③市電與電源之間必須加裝開關，以符合燈具最新 ErP 法規；④EMC 測試需結合終端設備，且電源需安裝在指定規格金屬鐵板上測試。
問題 2（調光功能）：HLP-80H 系列支持哪幾種調光方式，調光的范圍與關鍵注意事項是什么？
答案：支持電阻調光、1~10Vdc 直流電壓調光、10V PWM 信號調光（頻率 100Hz~3KHz）三種方式；調光范圍為10%~100% 額定電流，OPEN 狀態下為 95%~108% 額定電流（1V/10KΩ 對應 10%，10V/100KΩ 對應 100%）；關鍵注意事項：①嚴禁將 DIM - 引腳與 - V 引腳連接；②內置調光功能無法將 LED 調至 0 亮度，需搭配繼電器、開關和調節器實現完全熄滅；③多個驅動器同步調光時，調光電阻阻值需按1/N配置（N 為同步調光的驅動器數量）。
問題 3（保護與安全）：HLP-80H 系列具備哪些保護功能，各保護功能對應的工作模式與恢復方式是什么？
答案：具備過電流、短路、過電壓、過溫度四重保護功能，各保護模式與恢復方式：①過電流保護：采用恒電流限制模式，負載異常條件移除后自動恢復；②短路保護：采用打嗝模式，短路異常條件移除后自動恢復；③過電壓保護：直接關閉輸出電壓，需重啟電源后方可恢復；④過溫度保護：直接關閉輸出電壓，需重啟電源后方可恢復，工作溫度超 70℃會觸發該保護。
