明緯 HLP-60H 系列是60W 單組輸出的 LED 照明專用開關電源，具備90~305VAC 國際通用交流輸入、主動式 PFC功能，支持1~10Vdc/PWM/ 電阻三種調光方式，輸出恒流 / 電壓可調節，擁有短路、過流等四重保護且保護后可自動恢復（過壓 / 過溫除外），工作溫度達 **-40~+70℃，通過多項安規認證，3 年保固，尺寸為1475327mm**，自然風冷設計，適配干燥 / 潮濕環境，100% 滿載老化，電源等級為 Class 2。
一、產品基礎信息
明緯 HLP-60H 系列為60W 單組輸出開關電源，專為LED 照明應用設計，支持干燥 / 潮濕環境使用，采用自然風冷設計，完成100% 滿載老化測試，電源等級為 Class 2，提供3 年保固服務，全球交易品項可通過明緯官網查詢，產品尺寸為1475327mm（LWH），公差 ±1mm，單臺凈重 0.2Kg，整箱 72pcs，總重 15.4Kg，體積 1.01CUFT。
二、核心特性
輸入特性：90~305VAC 國際通用交流輸入，同時支持 127~431VDC 直流輸入，低輸入電壓下需參照靜態特性曲線減額輸出；
功率因素：搭載主動式 PFC 功能，115VAC 滿載 PF>0.98、230VAC 滿載 PF>0.95、277VAC 滿載 PF>0.92，負載≥60%（115/230VAC）/75%（277VAC）時保持高 PF 值，總諧波失真THD<20%（115/230VAC）；
調節功能：輸出恒電流 / 電壓均可調節，電壓通過 Vo ADJ、電流通過 Io ADJ 內部電位器調整，支持1~10Vdc、10V PWM（100Hz~3KHz）、電阻三種調光方式；
保護功能：具備短路、過電流、過電壓、過溫度四重保護，過流為恒電流限制模式、短路為打嗝模式，異常移除后自動恢復；過壓 / 過溫為關閉輸出模式，需重啟恢復。

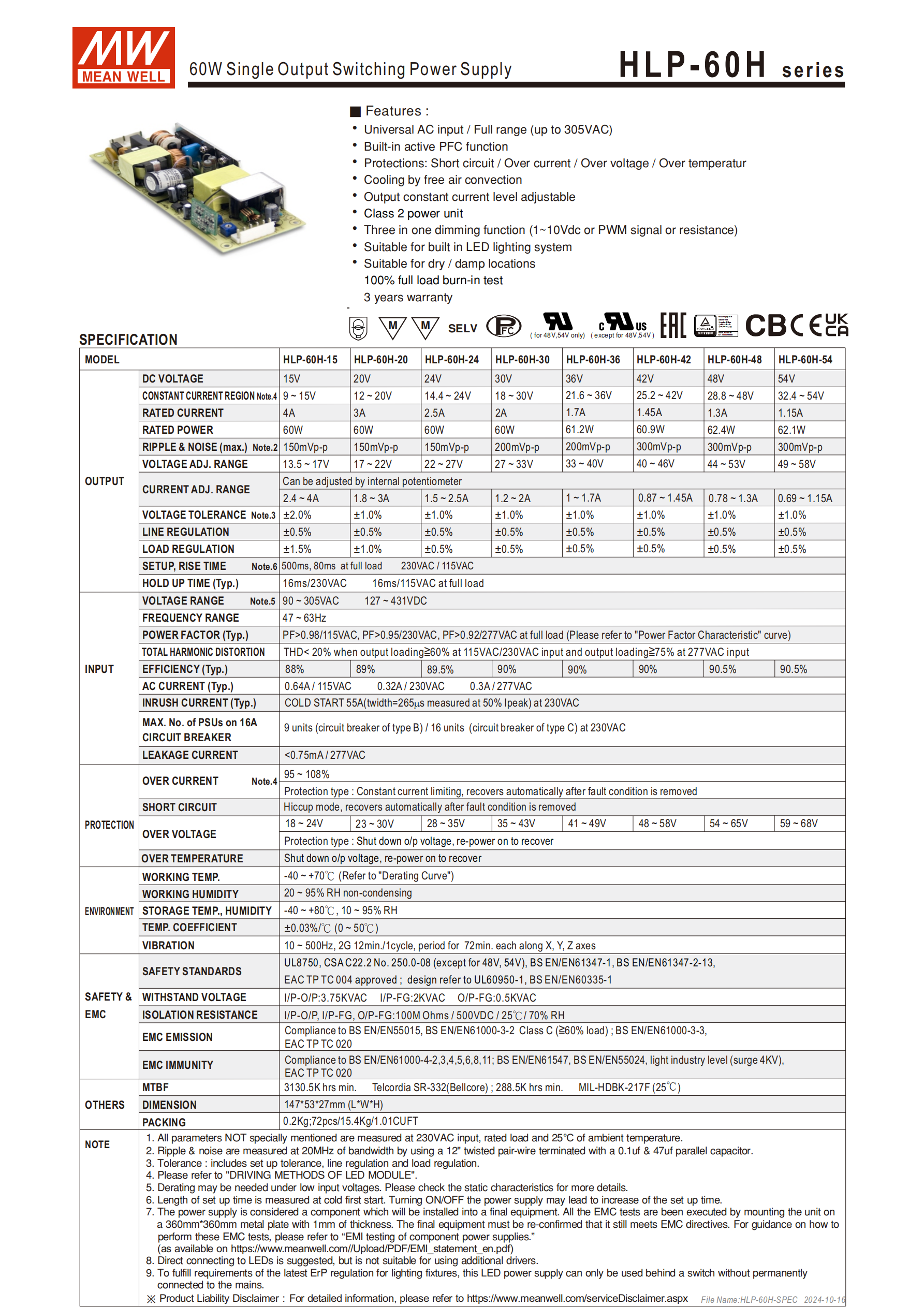

三、關鍵電氣規格（核心型號參數）
| 型號 | 額定電壓 (V) | 額定電流 (A) | 額定功率 (W) | 恒電流范圍 (V) | 電壓調整范圍 (V) | 電流調整范圍 (A) | 紋波噪聲 (mVp-p) | 電壓精度 |
|---|---|---|---|---|---|---|---|---|
| HLP-60H-15 | 15 | 4 | 60 | 9~15 | 13.5~17 | 2.4~4 | 150 | ±2.0% |
| HLP-60H-20 | 20 | 3 | 60 | 12~20 | 17~22 | 1.8~3 | 150 | ±1.0% |
| HLP-60H-24 | 24 | 2.5 | 60 | 14.4~24 | 22~27 | 1.5~2.5 | 150 | ±1.0% |
| HLP-60H-30 | 30 | 2 | 60 | 18~30 | 27~33 | 1.2~2 | 200 | ±1.0% |
| HLP-60H-48 | 48 | 1.3 | 62.4 | 28.8~48 | 44~53 | 0.78~1.3 | 300 | ±1.0% |
| HLP-60H-54 | 54 | 1.15 | 62.1 | 32.4~54 | 49~58 | 0.69~1.15 | 300 | ±1.0% |
| 注：所有規格默認在 230VAC 輸入、額定負載、25℃環境下測量。 |
其他電氣參數：
效率：典型值88%~90.5%，48V 機型為代表，滿載時效率最高達 90.5%；
浪涌電流：冷啟動55A/230VAC（50%Ipeak，twidth=265μs）；
漏電流：<0.75mA/277VAC；
交流電流：典型值 0.64A/115VAC、0.32A/230VAC、0.3A/277VAC；
負載調整率：±0.5%~±1.5%，啟動時間 500ms、上升時間 80ms（滿載）。

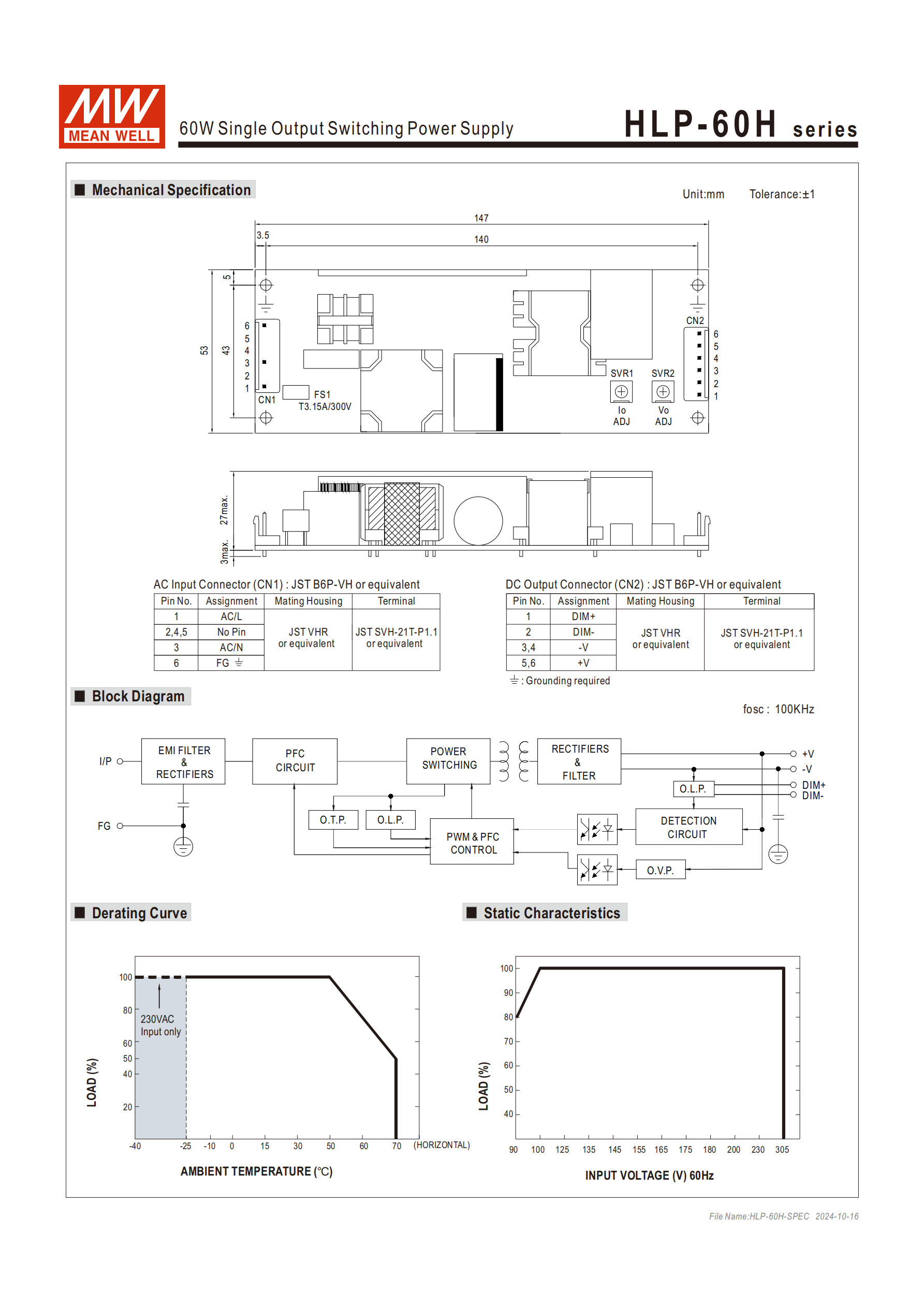

四、機構與引腳定義
配件：配備 T3.15A/300V 保險絲（FS1）、Vo ADJ（電壓調節）、Io ADJ（電流調節）電位器；
連接器：交流輸入 CN1、直流輸出 CN2 均為JST B6P-VH 或同等級品；
引腳功能（直流輸出 CN2）：
1 腳：DIM+（調光正）；2 腳：DIM-（調光負）；
3/4 腳：-V（輸出負）；5/6 腳：+V（輸出正）；注意：不可將 DIM - 與 - V 直接連接。
五、環境與可靠性參數
工作環境：溫度 **-40~+70℃**（需參照減額曲線減額輸出），濕度 20~95% RH（無冷凝）；
儲存環境：溫度 - 40~+80℃，濕度 10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、2G，X/Y/Z 三軸各測試 72 分鐘（12 分鐘 / 周期）；
平均無故障時間（MTBF）：3130.5K hrs min.（Telcordia SR-332）、288.5K hrs min.（MIL-HDBK-217F，25℃）。
六、安規與電磁兼容
安全規范：通過UL8750、CSA C22.2 No.250.0-08（48/54V 除外）、BS EN/EN61347-1/2-13認證，設計參照 UL60950-1、EN60335-1；
耐壓測試：I/P-O/P3.75KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC；
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為100MΩ/500VDC（25℃/70%RH）；
電磁兼容：
發射：符合 BS EN/EN55015、EN61000-3-2 Class C（≥60% 負載）、EN61000-3-3；
抗擾度：符合 BS EN/EN61000-4 系列、EN61547、EN55024，輕工業浪涌 4KV 標準；
斷路器配置：230VAC 輸入時，16A B 型斷路器可接 9 臺、C 型可接 16 臺同型號電源。
七、調光與 LED 驅動操作
調光原理：在 DIM + 與 DIM - 間連接電阻 / 1~10Vdc 電壓 / 10V PWM 信號，實現10%~100% 額定電流調節，開路狀態下電流為 95%~108%；
調光對應參數（典型值）：
電阻：10KΩ=10%、100KΩ=100%，多驅動器時阻值需除以數量 N；
電壓：1V=10%、10V=100%；
PWM：占空比 10%=10%、100%=100%，頻率范圍 100Hz~3KHz；
LED 驅動：建議恒流模式（CC） 驅動，恒流區輸出最高電壓由終端系統配置決定，電源直接連接 LED 為宜，不適合外加驅動器；
0 亮度實現：內置調光無法完全熄滅 LED，需搭配開關 + 繼電器在調光回路實現照明設備的開 / 關。
八、重要備注
紋波噪聲測量：采用 360mm 雙絞線，終端并聯 0.1μF+47μF 電容，20MHz 帶寬下測試；
電磁兼容：電源為系統元件，需結合終端設備做 EMC 確認，參考明緯官網 EMI 聲明；
法規要求：需在市電與電源間加開關，滿足燈具最新 ErP 法規；
頻繁開關機：會導致電源啟動時間增長，冷機啟動為標準測量值。
