HLN-80H 系列是明緯推出的 80W 單組輸出開關電源，具備IP64 密封塑膠外殼、主動式 PFC功能，交流輸入范圍達90~305VAC，支持 **-40~+50℃寬溫工作，分A 型 **（內部電位器調電壓 / 電流）和B 型（1~10Vdc/PWM/ 電阻調光），擁有短路 / 過流 / 過壓 / 過溫四重保護，Class 2 電源等級，符合全球照明安全規范，適配 LED 照明、工業照明等場景，提供3 年保固，MTBF 值最高達2786.8K hrs，效率最高91%。
一、產品核心定位與基礎屬性
HLN-80H 系列是明緯研發的80W 單組輸出開關電源，為 Class 2 電源等級，采用IP64 等級密封塑膠外殼，自然風冷設計，適配LED 照明、工業照明、電子字幕屏等應用，可在干燥、潮濕及室外環境使用，提供3 年保固，全球交易品項可通過明緯官網查詢，安規與 EMC 設計符合世界照明設備安全規范。
二、核心特性與輸入規格
寬范圍輸入：交流輸入90~305VAC，直流輸入127~431VDC，頻率范圍47~63Hz，低輸入電壓下需減額輸出；
主動式 PFC：滿載時功率因數PF>0.96（115/230VAC）、PF>0.94（277VAC），總諧波失真THD<20%（115/230VAC≥60% 負載、277VAC≥75% 負載）；
高效節能：典型效率88%~91%（48V 機型效率最高達 91%），MTBF 值最小 2786.8K hrs（Telcordia SR-332 標準）、316.2K hrs（MIL-HDBK-217F 標準，25℃）；
靈活調節：OCP 值可通過輸出線和內部電位器調整，分 A 型、B 型兩種調節版本，B 型支持可選調光功能。

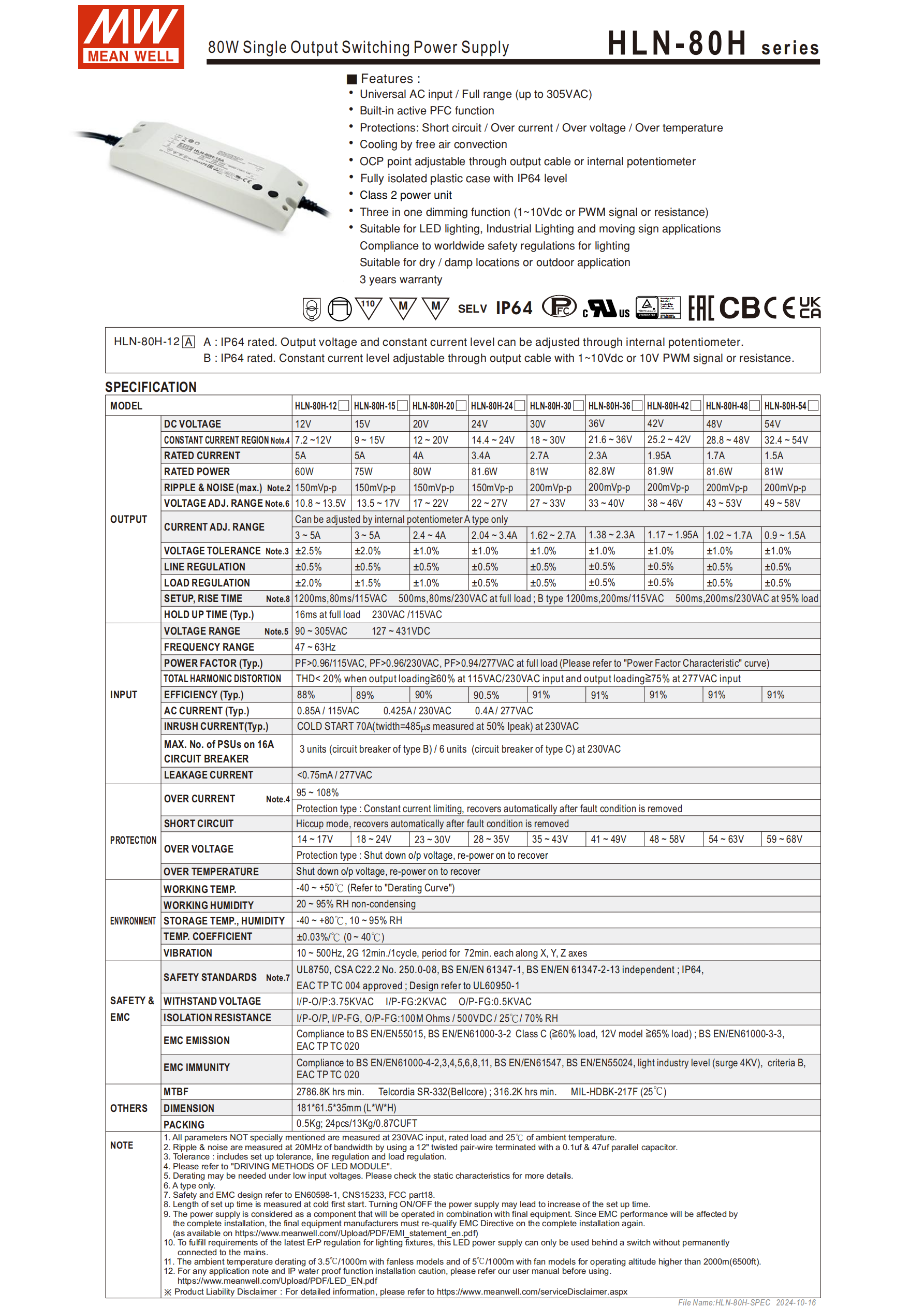

三、輸出電氣規格（九款型號核心參數）
| 型號 | 直流電壓 (V) | 恒電流范圍 (A) | 額定功率 (W) | 紋波與噪聲 (mVp-p) | 電壓精度 | 效率 (Typ.) |
|---|---|---|---|---|---|---|
| HLN-80H-12 | 12 | 3~5 | 60 | 150 | ±2.5% | 88% |
| HLN-80H-15 | 15 | 3~5 | 75 | 150 | ±2.0% | 89% |
| HLN-80H-20 | 20 | 2.4~4 | 80 | 150 | ±1.0% | 90% |
| HLN-80H-24 | 24 | 2.04~3.4 | 81.6 | 150 | ±1.0% | 90.5% |
| HLN-80H-30 | 30 | 1.62~2.7 | 81 | 200 | ±1.0% | 91% |
| HLN-80H-36 | 36 | 1.38~2.3 | 82.8 | 200 | ±1.0% | 91% |
| HLN-80H-42 | 42 | 1.17~1.95 | 81.9 | 200 | ±1.0% | 91% |
| HLN-80H-48 | 48 | 1.02~1.7 | 81.6 | 200 | ±1.0% | 91% |
| HLN-80H-54 | 54 | 0.9~1.5 | 81 | 200 | ±1.0% | 91% |
電壓調整范圍：各型號對應7.2~54V區間（僅 A 型可通過內部電位器調節）；
線性 / 負載調整率：最高 ±2.0%，最低 ±0.5%；
啟動 / 上升時間：A 型1200ms/80ms（115VAC）、500ms/80ms（230VAC，滿載）；B 型1200ms/200ms（115VAC）、500ms/200ms（230VAC，95% 負載）；
保持時間：典型16ms（滿載，230/115VAC）。
四、產品分類與調節特性
分為A 型和B 型，均為 IP64 等級，核心差異在調節方式：
A 型：輸出電壓和恒電流值可通過內部電位器調整（移除機殼橡膠塞操作），線材為 SVT 18AWG×2C/3C；
B 型：僅可通過外加1~10Vdc 直流電壓 / 10V PWM 信號 / 電阻調整恒電流值，輸出電壓不可調，線材為 Style 2464 18AWG×4C，調光接口為 DIM+（紫色）、DIM-（粉色）。
五、四重保護功能（保護模式 / 恢復方式）
| 保護類型 | 保護閾值 / 模式 | 恢復方式 |
|---|---|---|
| 過電流 | OCP 值 95~108%，恒電流限制模式 | 負載異常移除后自動恢復 |
| 短路 | 打嗝模式 | 異常條件移除后自動恢復 |
| 過電壓 | 14~68V（依型號而定），關斷輸出 | 設備重啟后恢復 |
| 過溫度 | 關斷輸出 | 設備重啟后恢復 |
六、環境與物理參數
環境參數
工作溫度：-40~+50℃（海拔超 2000 米時，每 1000 米溫度下降 3.5℃）；
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40~+80℃，10~95% RH；
溫度系數：±0.03%/℃（0~40℃）；
耐振動：10~500Hz，2G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘。

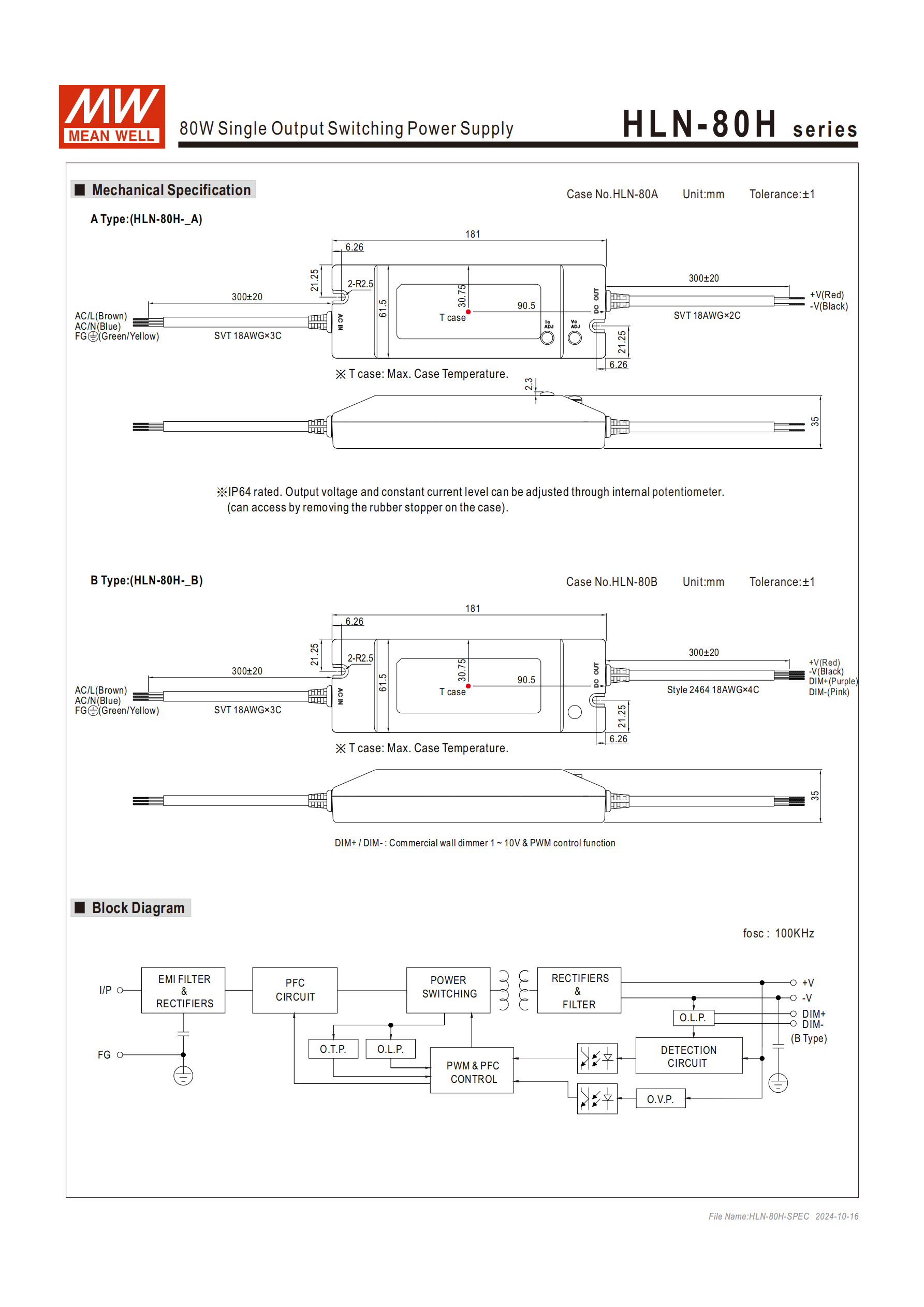

物理參數
尺寸：18161.535mm（LWH），公差 ±1mm；
重量：單臺0.5Kg，24 臺 / 13Kg/0.87CUFT；
漏電流：<0.75mA / 277VAC；
斷路器配置：230VAC 時，B 型可配 3 臺、C 型可配 6 臺。
七、安規與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No.250.0-08、BS EN/EN 61347 等認證，EAC TP TC 004 認證通過，設計參照 UL60950-1；
耐壓 / 絕緣：I/P-O/P:3.75KVAC，I/P-FG:2KVAC，O/P-FG:0.5KVAC；絕緣阻抗均為 100M Ohms/500VDC/25℃/70% RH；
電磁兼容
發射：符合 BS EN/EN55015、EN61000-3-2 Class C 等；
抗擾度：符合 BS EN/EN61000-4 系列、EN61547 等，達B 級輕工業標準（浪涌 4KV），EAC TP TC 020 認證。
八、調光操作（僅 B 型）
調光方式：DIM + 與 DIM - 間可接電阻 / 1~10Vdc 直流電壓 / 10V PWM 信號（100HZ~3KHz），禁止 DIM - 與 - V 連接；
電流調節范圍：額定電流的10%~108%，不同調光信號對應不同電流百分比（如 1V 對應 10%、10V 對應 100%，100KΩ 電阻對應 100%）；
多驅動器同步：N 臺驅動器同步調光時，電阻值取10KΩ/N~100KΩ/N；
全關斷調光：內置調光無法將 LED 調至 0% 亮度，需搭配繼電器 / 開關 / 調節器實現全關斷。
九、LED 驅動方式
該系列電源為 ** 恒壓 (CV)+ 恒流 (CC)** 雙特性，支持兩種驅動方式：
恒壓模式（A 區）：帶 LED 驅動器驅動，為間接驅動；
恒流模式（B 區）：直接驅動 LED，驅動器最高輸出電壓由終端系統配置決定；
保護區（C 區）：打嗝保護模式，超出負載范圍觸發。
十、重要備注
未特別說明時，參數均在 **230VAC、額定負載、25℃** 下測量；
紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1uf+47uf 電容，20MHZ 帶寬；
海拔超 2000 米時無風扇機型需按比例降額使用；
EMC 受整套裝置影響，終端設備制造商需重新確認 EMC；
需在市電與電源間加開關以滿足 ErP 法規要求。
關鍵問題
問題 1（產品選型）：HLN-80H 系列 A 型和 B 型核心差異是什么，分別適用于什么場景？
答案：核心差異在輸出調節方式和調光功能：A 型可通過內部電位器調整輸出電壓和恒電流值，無外接調光接口；B 型僅能通過外接 1~10Vdc/PWM 信號 / 電阻調整恒電流，輸出電壓不可調，配備專屬調光接口。A 型適用于無需外接調光、需現場直接調節電壓 / 電流的固定照明場景；B 型適用于需要遠程 / 智能調光（如商業照明、智能工業照明）、僅需調節電流的場景。
問題 2（應用操作）：HLN-80H 系列 B 型實現調光的方式有哪些，各方式下電流調節的核心范圍是多少？
答案：B 型有三種調光方式，均通過 DIM + 和 DIM - 接口實現，電流調節核心范圍為額定電流的 10%~108%：1. 電阻調光：接 10KΩ~100KΩ 電阻，對應 10%~100% 額定電流，OPEN 狀態對應 60%；2. 1~10Vdc 直流電壓調光：1V 對應 10%，10V 對應 100%，OPEN 狀態對應 60%；3. 10V PWM 信號調光（頻率 100HZ~3KHz）：不同占空比對應 10%~100% 額定電流，OPEN 狀態對應 60%。多臺驅動器同步調光時，電阻值需按驅動器數量 N 做等比例折算（10KΩ/N~100KΩ/N）。
問題 3（環境與使用）：HLN-80H 系列的環境適應性和使用限制有哪些，海拔超 2000 米時該如何使用？
答案：環境適應性：工作溫度 - 40~+50℃，工作濕度 20~95% RH 無冷凝，可在干燥、潮濕、室外環境使用，耐 10~500Hz/2G 的振動；使用限制：低輸入電壓下需減額輸出，頻繁開關機會增加啟動時間，內置調光（B 型）無法將 LED 調至 0% 亮度，需搭配繼電器 / 開關實現全關斷，市電與電源間需加開關以滿足 ErP 法規。海拔超 2000 米時，該系列為無風扇機型，環境溫度需按每 3.5℃/1000 米的比例下降，即海拔每升高 1000 米，允許的最高工作溫度降低 3.5℃。
