明緯 HLN-60H 系列 60W 單組輸出開關電源為 Class 2 電源，具備IP64 密封塑膠外殼，支持90~305VAC 寬交流輸入且?guī)е鲃?dòng)式 PFC 功能，功率因數滿載時最高達 0.98，分 A/B 兩種型號，A 型可通過內部電位器調輸出電壓和恒電流，B 型支持 1~10Vdc/PWM/ 電阻調光，輸出涵蓋 15/20/24/30/36/42/48/54V 多規格，具備短路 / 過流 / 過壓 / 過溫四重保護，工作溫度 **-40~+50℃，自然風冷，適用于 LED 照明等場景，符合多國安規與 EMC 標準，MTBF 最低 347.4K hrs，提供3 年保固 **。
詳細總結
一、產品基礎與核心特性
產品定位：明緯 HLN-60H 系列為60W 單組輸出開關電源，屬于 Class 2 電源，主打 LED 照明驅動，提供3 年保固，為全球交易品項。
核心設計：采用IP64 等級密封塑膠外殼，自然風冷設計；支持90~305VAC 國際通用交流輸入（亦可接 127~431VDC），內置主動式 PFC 功能，滿載時功率因數隨輸入電壓不同分為 PF>0.98（115VAC）、PF>0.95（230VAC）、PF>0.92（277VAC）。
型號區分：分 A、B 兩款核心型號，A 型可通過內部電位器調整輸出電壓和恒電流值；B 型僅可通過外加 1~10Vdc/10V PWM 信號 / 電阻調整恒電流值，Vo 和 Io 不可直接調節。
適配性：適用于 LED 照明、工業照明、電子字幕屏等場景，可在干燥、潮濕、室外環境使用，符合世界照明設備安全規范。

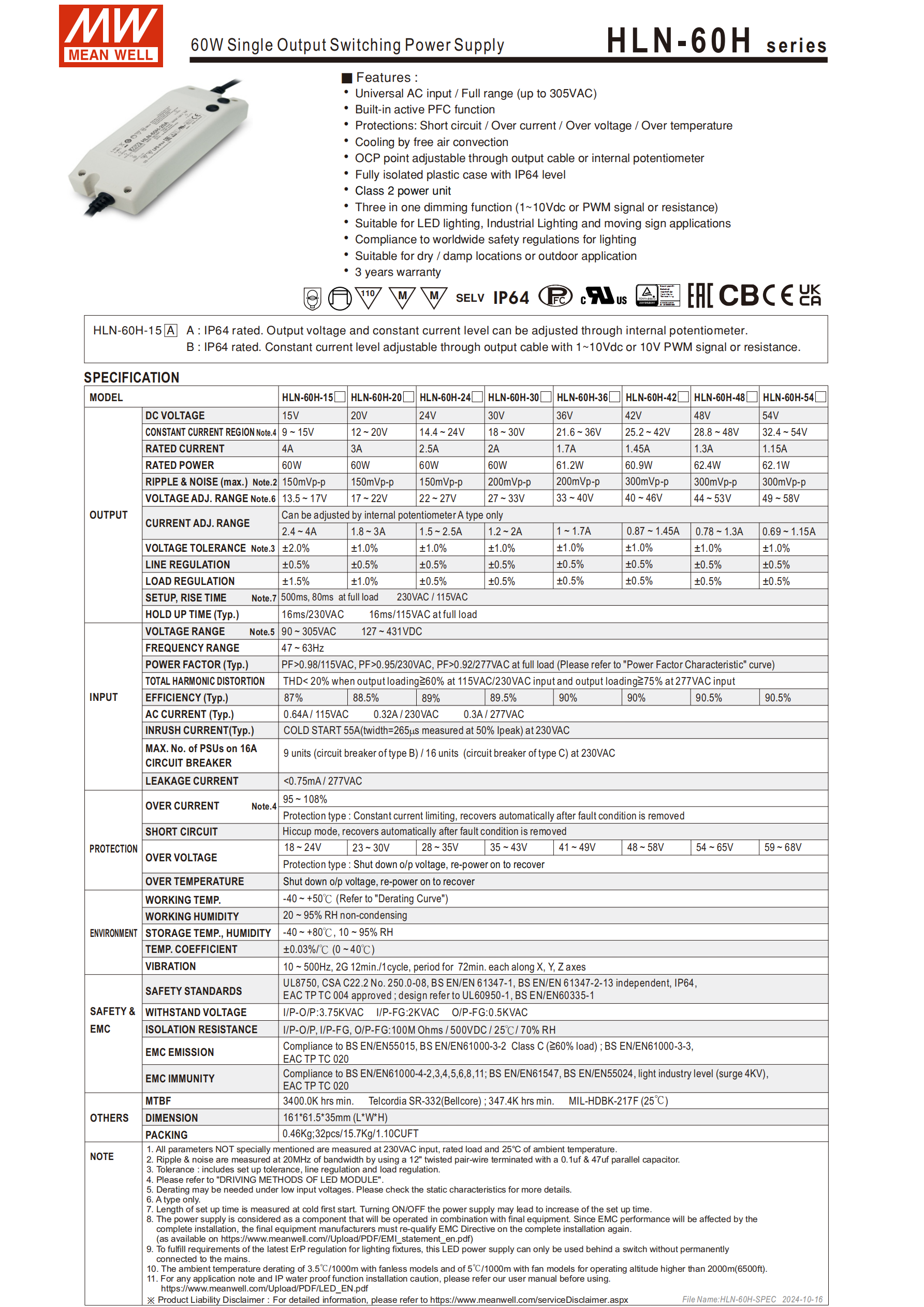

二、關鍵電氣規格
該系列提供 8 種輸出電壓規格，核心電氣參數如下表，所有未特別說明參數均在 230VAC 輸入、額定負載、25℃環境下測量：
| 型號 | 輸出直流電壓 (V) | 額定電流 (A) | 額定功率 (W) | 紋波與噪聲 (mVp-p) | 電壓精度 | 效率 (Typ.%) |
|---|---|---|---|---|---|---|
| HLN-60H-15 | 15 | 4 | 60 | 150 | ±2.0% | 87 |
| HLN-60H-20 | 20 | 3 | 60 | 150 | ±1.0% | 88.5 |
| HLN-60H-24 | 24 | 2.5 | 60 | 150 | ±1.0% | 89 |
| HLN-60H-30 | 30 | 2 | 60 | 200 | ±1.0% | 89.5 |
| HLN-60H-36 | 36 | 1.7 | 61.2 | 200 | ±1.0% | 90 |
| HLN-60H-42 | 42 | 1.45 | 60.9 | 300 | ±1.0% | 90.5 |
| HLN-60H-48 | 48 | 1.3 | 62.4 | 300 | ±1.0% | 90 |
| HLN-60H-54 | 54 | 1.15 | 62.1 | 300 | ±1.0% | 90.5 |
補充電氣參數：
電流調整范圍：A 型專屬，各型號為額定電流的 60%~100%（如 15V 型 2.4~4A）；
電壓調整范圍：A 型專屬，如 15V 型 13.5~17V、54V 型 49~58V；
頻率范圍：47~63Hz；總諧波失真 THD<20%（特定負載條件）；
啟動 / 上升時間：500ms/80ms（滿載時）；保持時間 16ms（230VAC/115VAC 滿載）；
溫度系數：±0.03%/℃（0~40℃）。
三、保護功能
具備短路、過電流、過電壓、過溫度四重保護，不同保護模式不同：
過電流 / 短路：采用恒電流限制模式，負載異常條件移除后可自動恢復；
過電壓：保護電壓范圍為 18~68V（依型號），觸發后關閉輸出電壓，重啟后恢復；

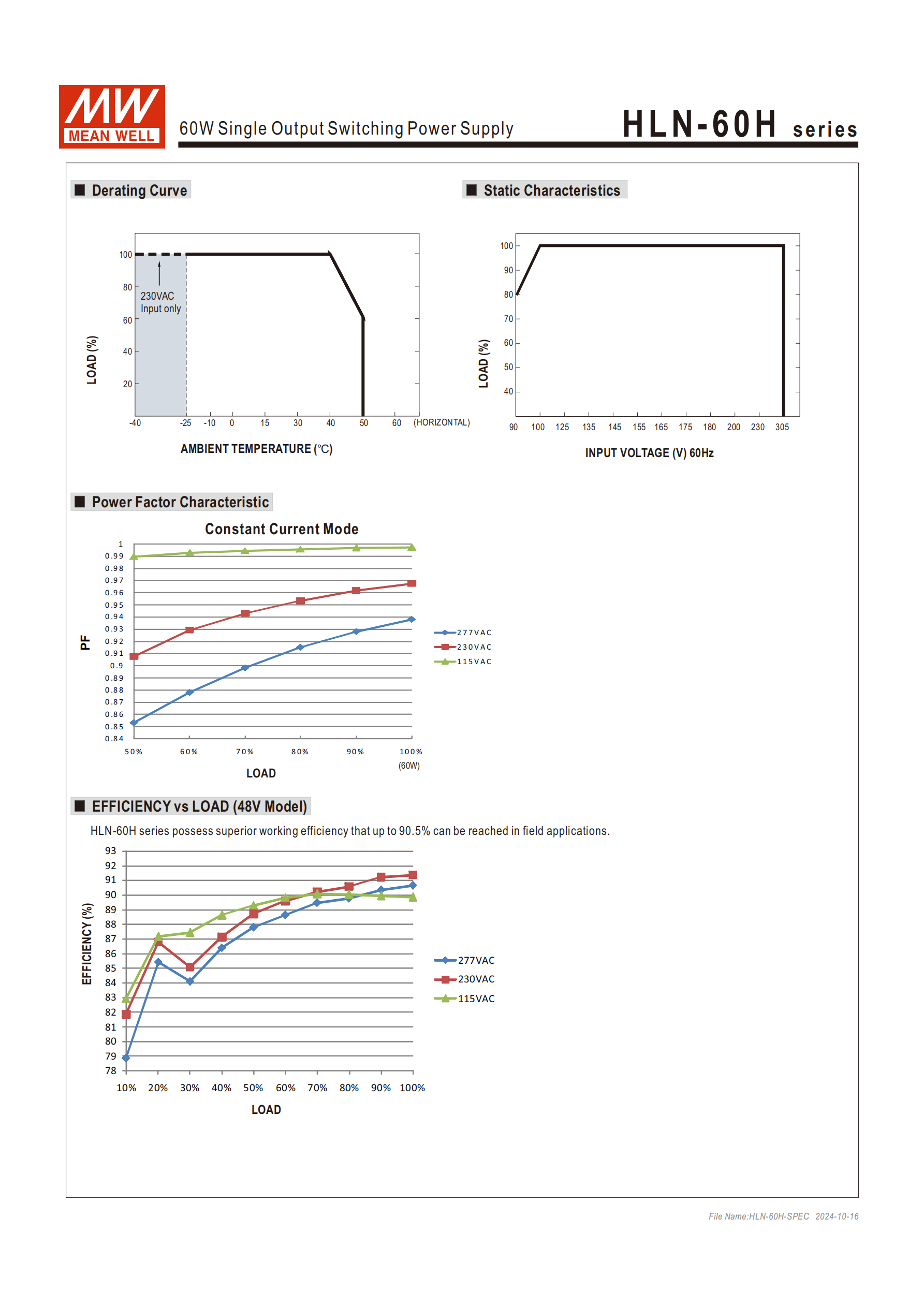

過溫度：觸發后關閉輸出電壓，重啟后恢復，需參考產品減額曲線使用。

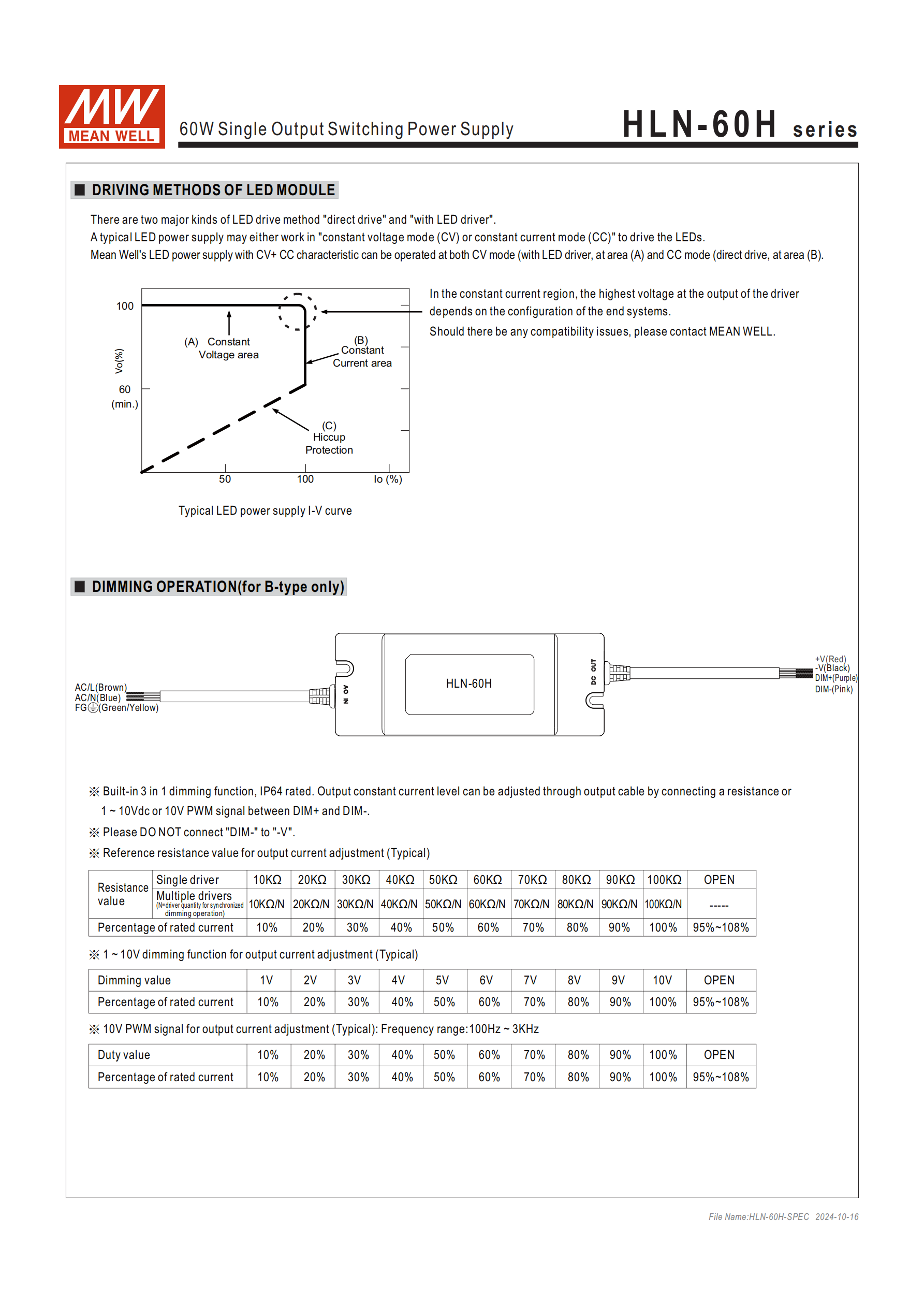

四、調光功能（B 型專屬，A 型無此外置調光）
調光方式：在 DIM+（紫色）和 DIM-（粉色）間連接電阻 / 1~10Vdc 直流電壓 / 10V PWM 信號，三種方式均實現額定電流 10%~100% 線性調節，開路狀態下為 95%~108% 額定電流；
參數要求：PWM 信號頻率范圍100Hz~3KHz；電阻調光參考阻值為 10KΩ~100KΩ（對應 10%~100% 額定電流）；
注意事項：請勿將 DIM - 與 - V 連接；B 型內置調光無法將 LED 完全熄滅，需搭配開關 / 繼電器實現 0 亮度關閉；建議直接連接 LED，不適合外加驅動器。
五、物理與環境參數

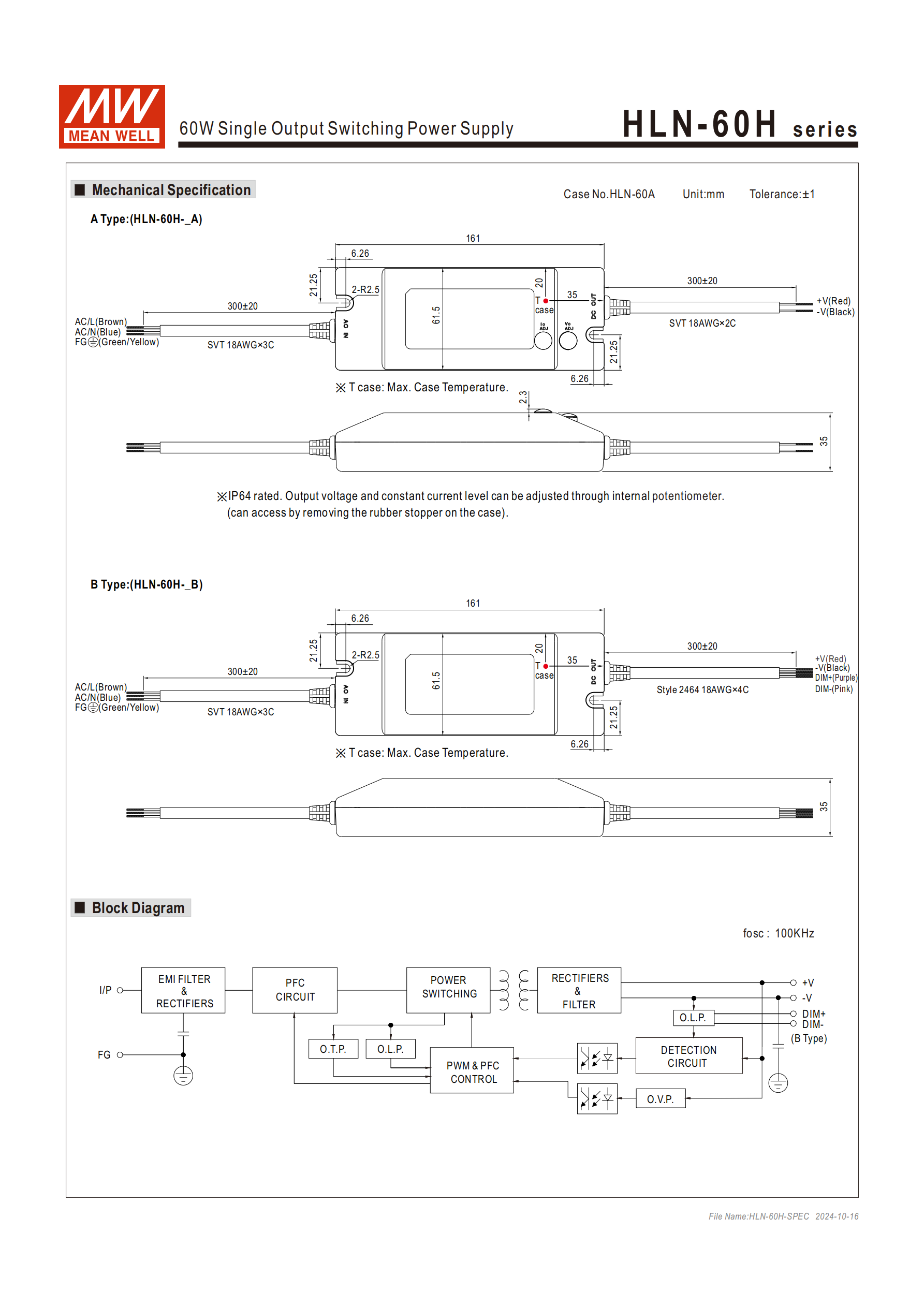

尺寸與重量：機身尺寸16161.535mm（LWH），單臺重量 0.46Kg，32 臺整包裝重 15.7Kg，體積 1.10CUFT；
工作環境：工作溫度 **-40~+50℃**，工作濕度 20~95% RH（無冷凝）；耐振動 10~500Hz、2G，X/Y/Z 軸各 72 分鐘；
MTBF：平均無故障時間，Telcordia SR-332 標準下最小 3400.0K hrs，MIL-HDBK-217F（25℃）標準下最小 347.4K hrs；
線材規格：A 型為 SVT 18AWG×3C/2C 線材，B 型增加 DIM 線為 Style 2464 18AWG×4C 線材，接線顏色有明確規范（如 AC/L 棕色、+V 紅色）。
六、安規與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No.250.0-08、BS EN/EN 61347-1/2-13、EAC TP TC 004 等認證，設計參照 UL60950-1、BS EN/EN60335-1；
耐壓與絕緣：耐壓 I/P-O/P:3.75KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；絕緣阻抗 100M Ohms/500VDC（25℃/70% RH）；
電磁兼容：
電磁干擾 (EMI)：符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C（≥60% 負載）等；
電磁耐受 (EMS)：符合 BS EN/EN61000-4 系列、BS EN/EN61547 等，輕工業標準浪涌 4KV；
注意：電源作為元件與終端設備結合時，終端制造商需重新確認整套裝置的 EMC。
七、重要使用備注
低輸入電壓下需減額輸出，海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；
紋波和噪聲測量需用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下測試；
需在市電與 LED 電源間加開關，滿足燈具最新 ErP 法規要求；
頻繁開關機會增加電源啟動時間，設計安裝前需參閱官方使用手冊。
關鍵問題
問題 1：HLN-60H 系列 A、B 型號的核心功能差異是什么，分別適用于什么場景？
答案：核心差異在參數調節與調光功能：A 型可通過內部電位器直接調整輸出電壓和恒電流值，無外置調光接口，適合對電壓 / 電流需直接本地微調、無需遠程 / 外置調光的固定照明場景；B 型無法直接調節 Vo/Io，僅支持通過 1~10Vdc/PWM 信號 / 電阻實現外置調光，適合需要遠程調光、智能控光的 LED 照明 / 工業照明場景，如商場、工業廠房的可調光照明系統。
問題 2：該系列電源的保護功能有哪些，觸發后的恢復方式分別是什么？
答案：具備短路、過電流、過電壓、過溫度四重保護；其中過電流 / 短路為恒電流限制模式，負載異常移除后自動恢復；過電壓和過溫度均為關閉輸出電壓的保護模式，需重啟電源才能恢復輸出，過溫度保護還需參考產品減額曲線規避再次觸發。
問題 3：HLN-60H B 型的三種調光方式具體參數要求是什么，調光的電流調節范圍是多少？
答案：B 型支持電阻、1~10Vdc 直流電壓、10V PWM 信號三種調光方式，具體參數：①電阻調光：DIM+/DIM - 間接 10KΩ~100KΩ 電阻，對應 10%~100% 額定電流；②1~10Vdc 調光：電壓 1V~10V 線性對應 10%~100% 額定電流；③PWM 調光：10V PWM 信號，頻率范圍 100Hz~3KHz，責任值 10%~100% 對應 10%~100% 額定電流。三種方式的電流調節范圍均為額定電流的 10%~100%，開路狀態下為 95%~108% 額定電流。
