HLN-40H-12 40W 單組輸出開關電源

 提示：點擊圖片可以放大

明緯HLN-40H 系列為 40W 單組輸出開關電源，具備IP64密封塑膠外殼、主動式 PFC功能，屬 Class 2 電源且支持自然風冷，擁有短路 / 過流 / 過壓 / 過溫四重保護，分 A、B 兩種型號（A 型可通過內部電位器調輸出電壓和恒流值，B 型支持 1~10Vdc/PWM/ 電阻調光）；輸入電壓覆蓋90~305VAC/127~431VDC，輸出有 12V/15V/20V 等 8 種電壓規格，額定功率約 40W，效率最高達89%，MTBF 值優異，符合多項國際安規與 EMC 標準，適配 LED 照明、工業照明等場景，可在干 / 濕 / 室外環境使用，提供3 年保固。

一、產品基礎核心信息

明緯HLN-40H 系列為40W 單組輸出開關電源，主打 LED 照明、工業照明、電子字幕屏等應用，可在干燥、潮濕及室外環境使用，提供3 年保固；產品為Class 2 電源，采用密封塑膠外殼達到IP64防護等級，自然風冷散熱，內置主動式 PFC功能，國際通用寬幅輸入，且 OCP 值可通過輸出線和內部電位器調整，符合世界照明設備安全規范。

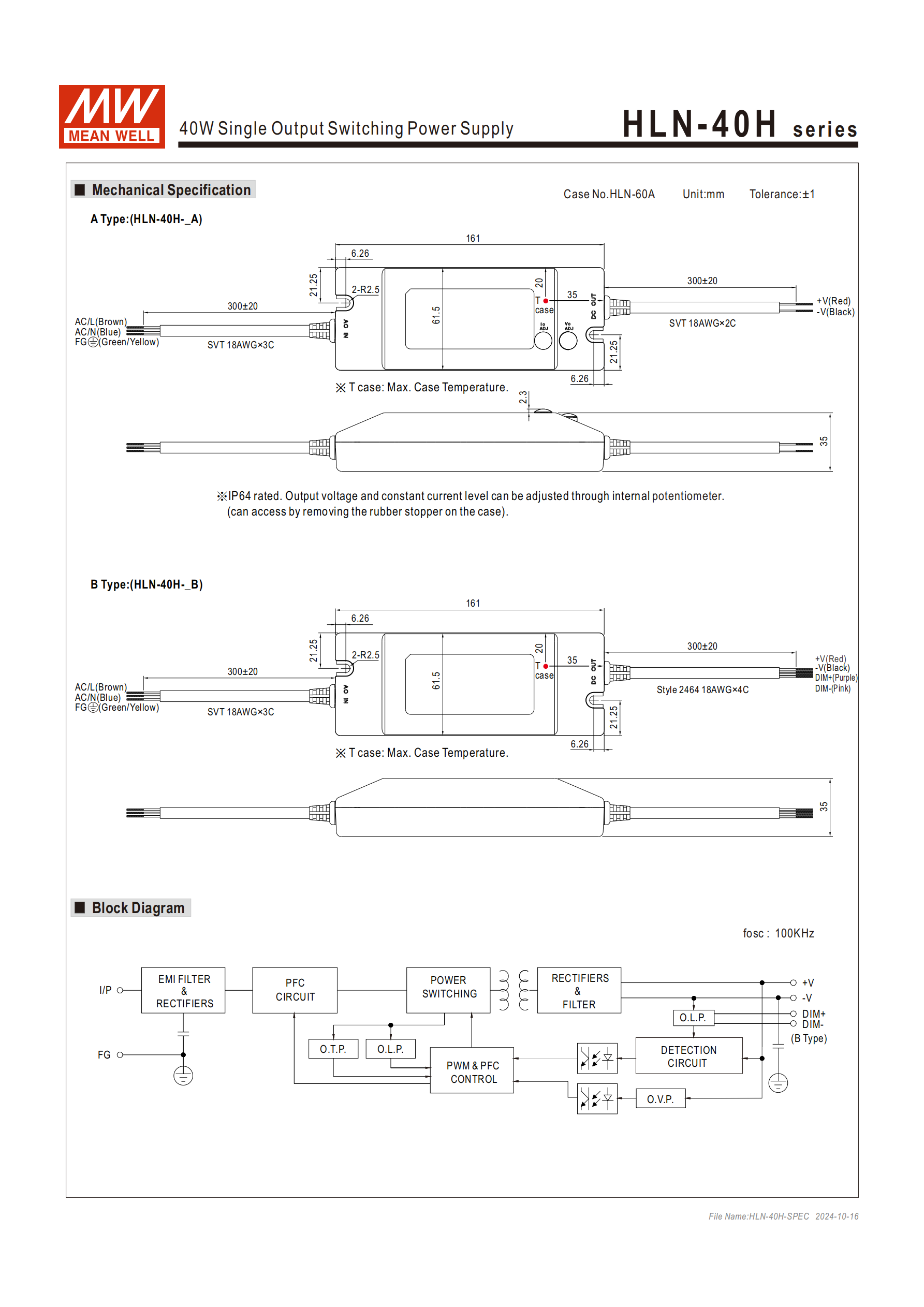

二、型號分類及核心差異

該系列分A 型、B 型兩款，均為 IP64 等級，核心調整 / 調光功能不同：

  1. A 型：輸出電壓和恒電流值可通過內部電位器調整，移除機殼橡膠塞即可操作；

  2. B 型：恒電流值可通過外加1~10V 直流電壓 / 10V PWM 信號 / 電阻調整，輸出電壓和電流不可直接調，且無法通過內置調光功能將 LED 燈源完全變暗，需外接開關 / 繼電器實現照明通斷。

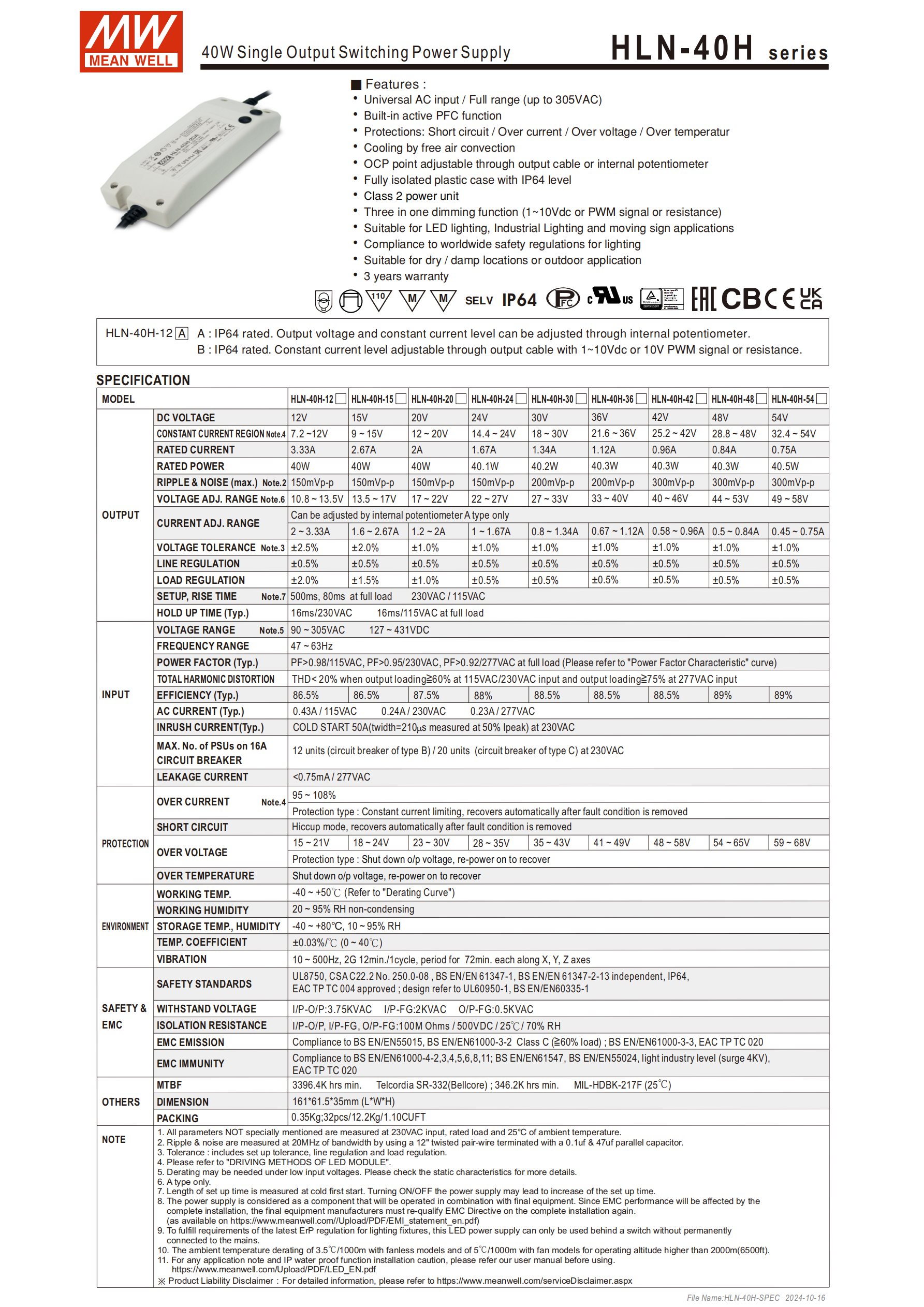

三、核心電氣規格

（一）輸出規格（8 種型號，核心參數如下）


型號直流輸出電壓額定電流額定功率紋波與噪聲（最大）電流調整范圍
HLN-40H-1212V3.33A40W150mVp-p2~3.33A
HLN-40H-1515V2.67A40W150mVp-p1.6~2.67A
HLN-40H-2020V2A40W150mVp-p1.2~2A
HLN-40H-3030V1.34A40.2W200mVp-p0.8~1.34A
HLN-40H-3636V1.12A40.3W200mVp-p0.67~1.12A
HLN-40H-4242V0.96A40.3W300mVp-p0.58~0.96A
HLN-40H-4848V0.84A40.3W300mVp-p0.5~0.84A
HLN-40H-5454V0.75A40.5W300mVp-p0.45~0.75A

  • 恒電流范圍：對應電壓的 60%~100%（如 12V 型號為 7.2~12V）；

  • 電壓調整范圍（僅 A 型）：對應電壓的 90%~112.5% 左右（如 12V 型號為 10.8~13.5V）；

  • 電壓精度：±1.0%~±2.5%，線性 / 負載調整率最低達 ±0.5%。

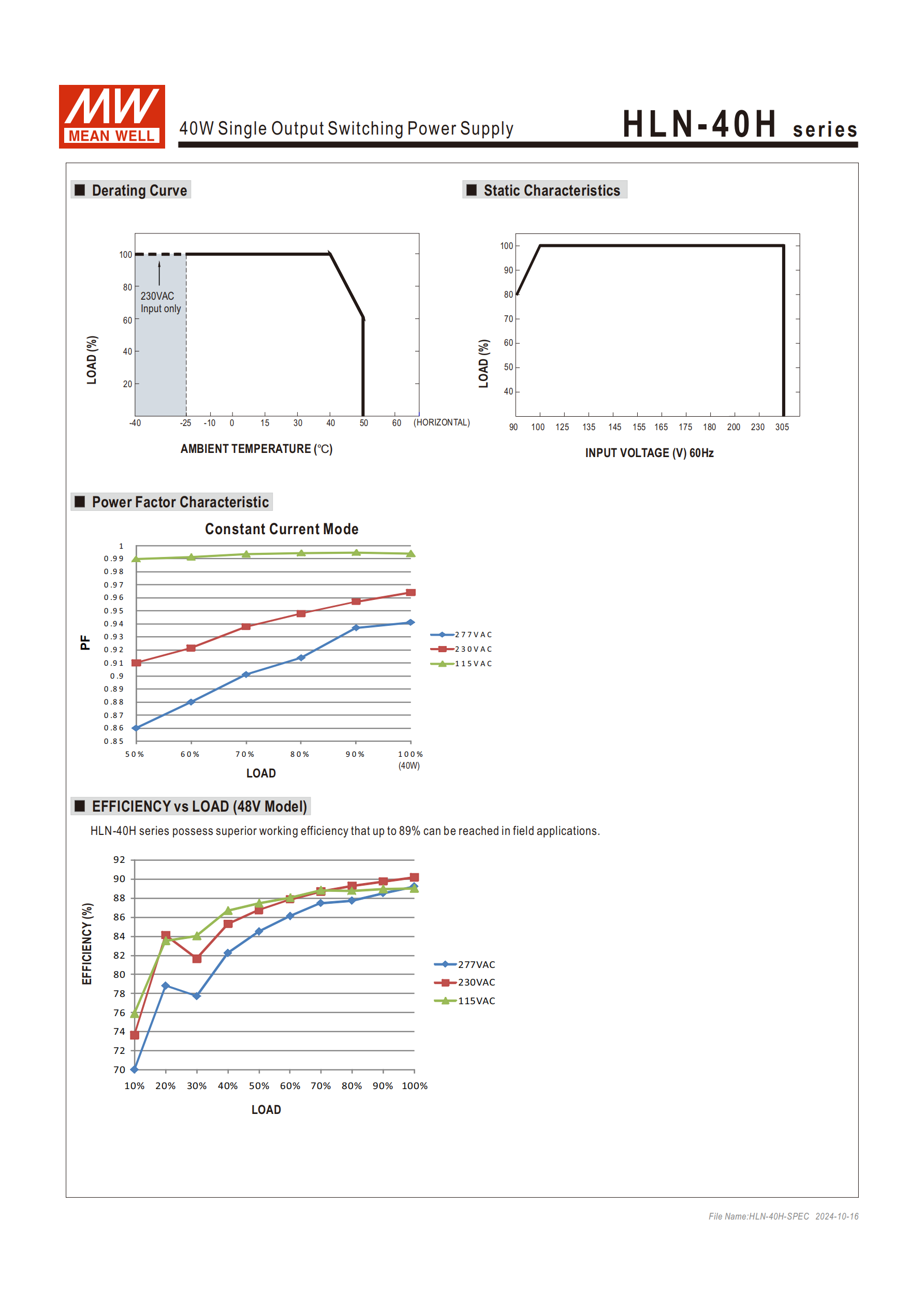

（二）輸入規格

  1. 電壓范圍：90~305VAC（47~63Hz）或127~431VDC，低輸入電壓需減額輸出；

  2. 功率因數：滿載時115VAC>0.98、230VAC>0.95、277VAC>0.92，負載≥60%（115/230VAC）/75%（277VAC）時 THD<20%；

  3. 效率：典型值86.5%~89%，48V/54V 機型效率最高達 89%；

  4. 其他：浪涌電流冷啟動測試為 50A（230VAC），漏電流 **<0.75mA/277VAC**，230VAC 時 16A B 型斷路器可配置 12 臺同型號電源。

四、保護功能

全系列配備四重保護，保護模式及閾值如下：

  1. 過電流保護：95~108% 額定電流，恒電流限制模式，負載異常移除后自動恢復；

  2. 過電壓保護：12V 型號 15~21V、54V 型號 59~68V 等，關閉輸出電壓，重啟后恢復；

  3. 過溫度保護：關閉輸出電壓，重啟后恢復；

  4. 基礎保護：短路保護，與過流保護聯動。

五、調光功能（僅 B 型）

B 型可通過電阻 / 1~10Vdc/10V PWM 信號調整輸出恒電流，調整比例為額定電流的 10%~100%，具體對應關系：

  1. 電阻調光：10KΩ 對應 10%、100KΩ 對應 100%，多驅動器時電阻值需除以驅動器數量 N；

  2. 1~10Vdc 調光：1V 對應 10%、10V 對應 100%；

  3. PWM 調光：10V PWM 信號（頻率100Hz~3KHz），占空比 10% 對應 10%、100% 對應 100%；

  4. 特殊情況：DIM + 與 DIM - 開路時，電流為額定值的 95%~108%，且禁止將 DIM - 與 - V 連接。

六、環境與物理參數

  1. 溫濕度：工作溫度 **-40~+50℃，儲存溫度-40~+80℃；工作濕度 20~95% RH、儲存濕度 10~95% RH，均無冷凝；海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m** 比例下降；

  2. 溫度系數：±0.03%/℃（0~40℃）；

  3. 耐振動：10~500Hz、2G，12 分鐘 / 周期，X/Y 軸測試；

  4. 尺寸與重量：16161.535mm(LWH)，單臺 0.35Kg，32 臺 / 12.2Kg/1.10CUFT；

  5. MTBF（平均無故障時間）：Telcordia SR-332 標準下 **≥3396.4K hrs**，MIL-HDBK-217F 標準（25℃）下 **≥346.2K hrs**。

七、安規與電磁兼容

  1. 安全規范：通過 UL8750、CSA C22.2 No.250.0-08、BS EN/EN 61347 等認證，設計參照 UL60950-1、EN60335-1；

  2. 耐壓測試：I/P-O/P3.75KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC；

  3. 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為100M Ohms/500VDC/25℃；

  4. EMC：發射符合 EN55015、EN61000-3-2/3 等，抗擾度符合 EN61000-4 系列、EN61547 等，輕工業標準浪涌 4KV。

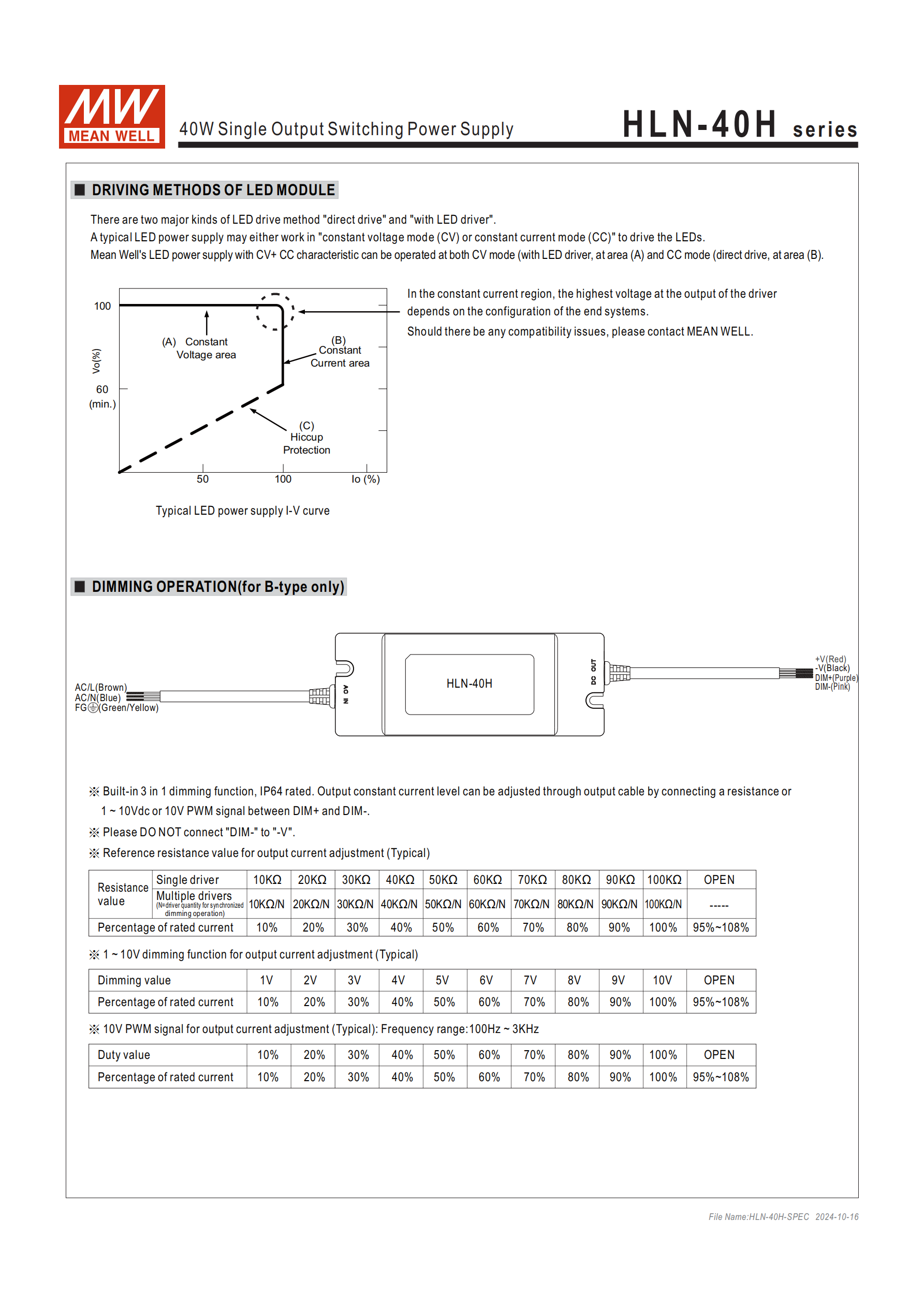

八、LED 驅動方式

產品為 ** 恒壓 (CV)+ 恒流 (CC)** 雙模式驅動，適配不同 LED 應用場景：

  1. 恒壓區（CV）：搭配 LED 驅動器驅動 LED 模塊；

  2. 恒流區（CC）：直接驅動 LED 模塊，驅動器最高輸出電壓由終端系統配置決定；

  3. 保護區：電流達 95% 額定值以上進入打嗝保護，避免設備損壞。

關鍵問題

問題 1：HLN-40H 系列 A、B 型號的核心功能差異是什么，分別適用于什么場景？

答案：A 型為 IP64 等級，可通過內部電位器直接調整輸出電壓和恒電流值，適用于需要現場手動微調電壓 / 電流、無需遠程調光的固定照明場景；B 型同樣為 IP64 等級，無法調整輸出電壓，恒電流值可通過 1~10Vdc、10V PWM 信號或電阻實現調光，適用于需要遠程 / 自動調光（如智能照明系統）、對電流精準調控的場景，注意 B 型無法完全滅燈，需外接開關實現通斷。

問題 2：HLN-40H 系列 B 型的調光方式有哪幾種，具體的調整對應關系是什么？

答案：B 型有 3 種調光方式，均實現額定電流 10%~100% 的線性調整：①電阻調光：10KΩ 對應 10%、100KΩ 對應 100%，多驅動器時電阻值需除以驅動器數量 N；②1~10Vdc 直流電壓調光：1V 對應 10%、10V 對應 100%；③10V PWM 信號調光：頻率范圍 100Hz~3KHz，占空比 10% 對應 10%、100% 對應 100%；此外，DIM + 與 DIM - 開路時電流為額定值的 95%~108%，且禁止將 DIM - 與 - V 連接。

問題 3：HLN-40H 系列的工作環境限制有哪些，特殊工況下需注意什么？

答案：基礎工作環境為 - 40~+50℃、20~95% RH（無冷凝），儲存環境為 - 40~+80℃、10~95% RH（無冷凝）；特殊工況注意事項：①低輸入電壓（低于 90VAC）時需按靜態特性曲線減額輸出；②海拔高度超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 的比例下降；③電源需在市電與 LED 電源之間加開關，才能滿足燈具最新 ErP 法規要求；④EMC 受整套終端裝置影響，終端設備制造商需對整套裝置重新做 EMC 確認。
