HLG-600H 系列為 600W 級恒流 + 恒壓型 LED 驅動器，核心型號按額定輸出電壓劃分 9 檔，同時搭配 A/B/Blank/AB 四種功能版本（防護 / 功能不同），以下是全型號編碼規則 + 各電壓檔核心電氣參數，功能版本差異可直接適配所有電壓檔型號。
一、型號編碼規則
HLG-600H-XX-Y
HLG：系列前綴
600H：額定 600W 功率標識
XX：額定輸出電壓（12/15/20/24/30/36/42/48/54，單位 V）
Y：功能版本（A/B/Blank/AB，無標注時默認基礎款）
示例：HLG-600H-24A → 600W/24V 輸出 / A 型功能（IP65 + 電位器調節）；HLG-600H-48B → 600W/48V 輸出 / B 型功能（IP67 + 三合一調光）。
二、9 檔核心型號（按額定輸出電壓）
各型號核心參數均為230VAC 輸入、額定負載下的標準值，覆蓋輸出電壓 / 電流、功率、電壓調整范圍、恒流范圍等關鍵指標，所有型號均支持 90~305VAC 寬電壓輸入：

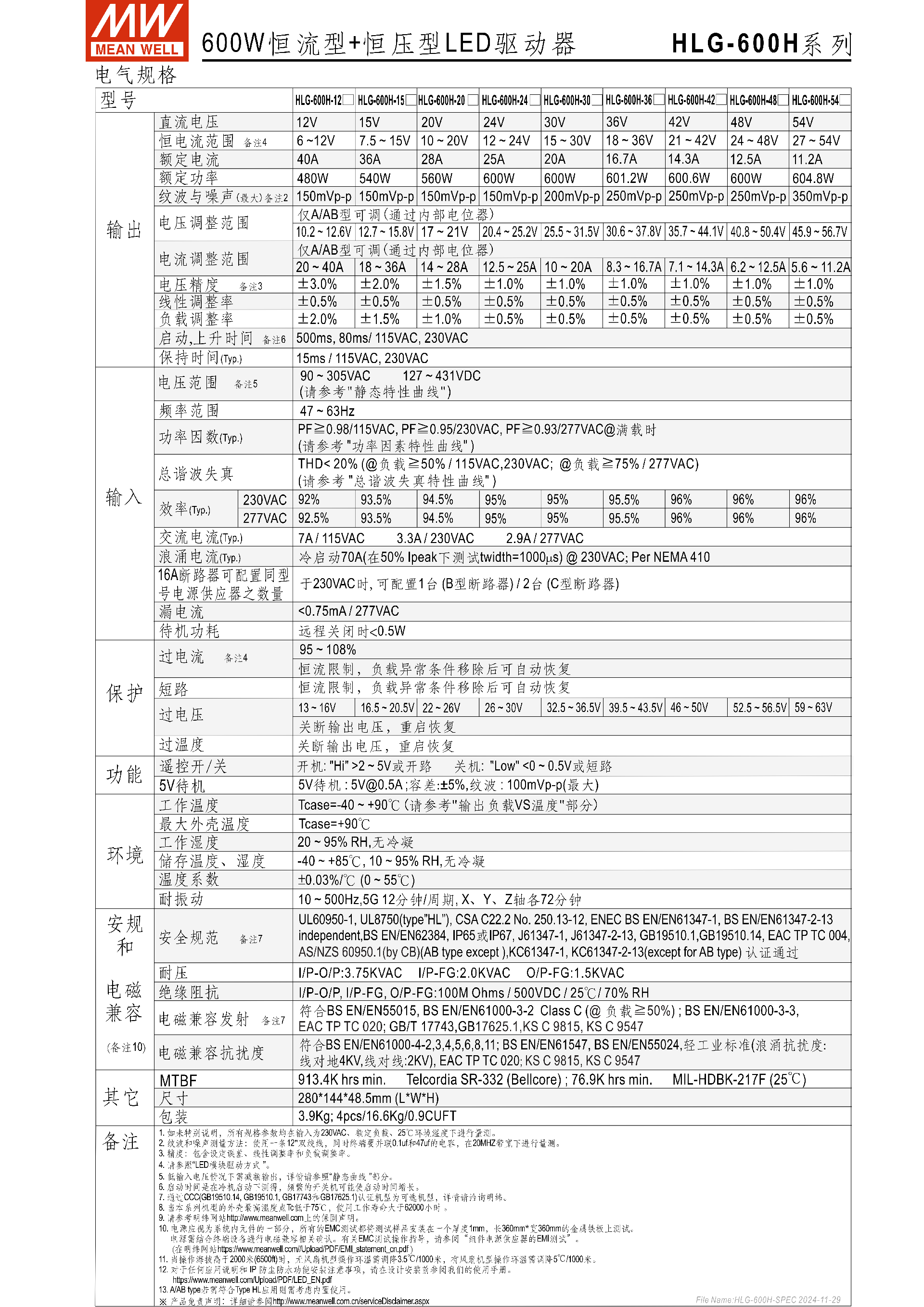

| 完整型號 | 額定輸出電壓 | 額定輸出電流 | 額定輸出功率 | 電壓調整范圍 | 恒流調整范圍 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|---|
| HLG-600H-12 | 12V | 40A | 480W | 7.5~15V | 6~40A | 150mVp-p | ±0.5% |
| HLG-600H-15 | 15V | 36A | 540W | 10.2~12.6V | 8~36A | 150mVp-p | ±0.5% |
| HLG-600H-20 | 20V | 30A | 600W | 13~16V | 10~30A | 200mVp-p | ±0.5% |
| HLG-600H-24 | 24V | 25A | 600W | 16.5~20.5V | 12.5~25A | 200mVp-p | ±0.5% |
| HLG-600H-30 | 30V | 20A | 600W | 22~26V | 10~20A | 200mVp-p | ±0.5% |
| HLG-600H-36 | 36V | 16.7A | 601.2W | 26~30V | 8.3~16.7A | 250mVp-p | ±0.5% |
| HLG-600H-42 | 42V | 14.3A | 600.6W | 32.5~36.5V | 7.1~14.3A | 250mVp-p | ±0.5% |
| HLG-600H-48 | 48V | 12.5A | 600W | 39.5~43.5V | 6.2~12.5A | 250mVp-p | ±0.5% |
| HLG-600H-54 | 54V | 11.2A | 604.8W | 46~50V | 5.6~11.2A | 350mVp-p | ±1.0% |
三、4 種功能版本（全電壓檔通用適配）
所有電壓檔型號均可搭配 A/B/Blank/AB 版本，核心差異為防護等級和功能配置，為標準品無定制化，具體如下：
| 功能版本 | IP 防護等級 | 核心功能 | 適用場景 |
|---|---|---|---|
| A | IP65 | 恒流 / 恒壓值可通過內置電位器調節 | 戶內安裝、需手動調參場景 |
| B | IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 戶外安裝、需調光控制場景 |
| Blank | IP67 | 恒流 / 恒壓值固定，無調節 / 調光功能 | 戶外安裝、固定參數場景 |
| AB | IP65 | 電位器調節 + 三合一調光，雙功能合一 | 戶內安裝、需調參 + 調光場景 |
四、補充說明
所有型號均為金屬外殼 Class Ⅰ 設計，無風扇自然風冷，轉換效率 93.5%~96%（54V/48V 檔效率最高達 96%）；
遠程關閉時所有型號待機功耗均 < 0.5W，且具備過流 / 過溫 / 短路保護，故障移除后自動恢復；
AB 型為唯一雙功能版本，但僅支持 IP65，戶外高防護調光需求優先選 B 型，戶內調參需求選 A 型；
型號無功能版本標注時，默認基礎款為Blank 型（IP67 + 固定輸出）。

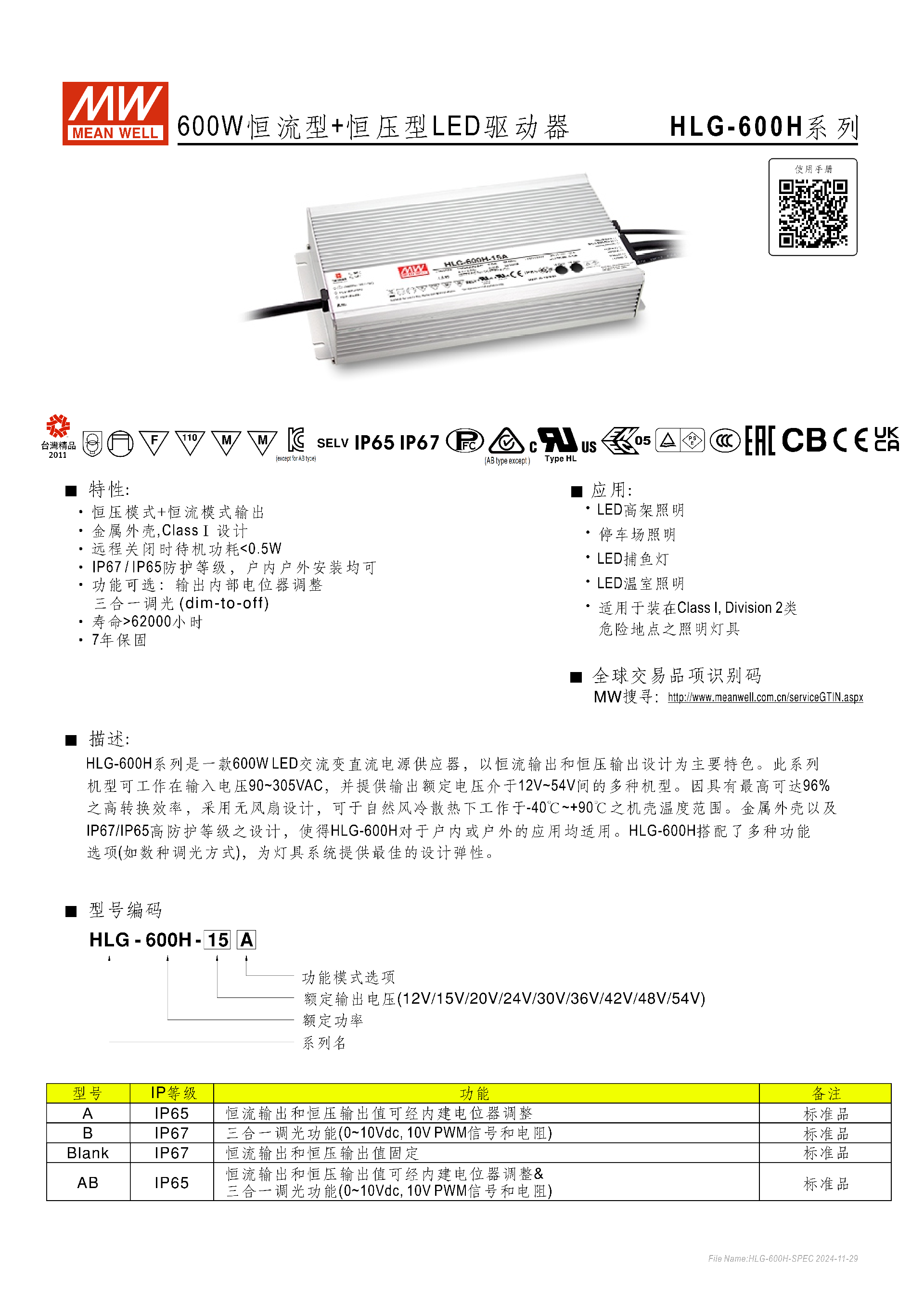

明緯HLG-600H 系列是 600W 恒流 + 恒壓型 LED 驅動器，采用金屬外殼 Class Ⅰ 設計，具備IP65/IP67防護等級（AB 型僅 IP65），輸入電壓覆蓋90~305VAC，輸出額定電壓為 12V~54V 多檔位，轉換效率最高達96%，無風扇自然風冷可在 **-40℃~+90℃機殼溫度工作，擁有電位器調節、三合一調光（0~10Vdc/10V PWM / 電阻）等可選功能，遠程關閉待機功耗 < 0.5W，壽命超62000 小時且提供7 年保固 **，適配 LED 高架、停車場、捕魚燈等戶內戶外照明場景，還可用于 Class I, Division 2 類危險地點照明。
一、產品基礎定位
明緯HLG-600H 系列為600W恒流 + 恒壓雙模式輸出的 LED 交流變直流驅動器，主打戶內戶外通用，采用金屬外殼 Class Ⅰ 設計，無風扇自然風冷散熱，是適配多種 LED 照明場景的工業級電源供應器，還可應用于 Class I, Division 2 類危險地點的照明燈具，提供7 年保固，外殼溫度≤75℃時工作壽命 **>62000 小時 **。
二、核心特性與關鍵參數
防護與環境適應性
防護等級：IP67（A/AB 型除外，為 IP65），戶內戶外均可安裝；
工作溫度：機殼溫度 **-40℃~+90℃，恒流模式額定電流下最大工作環溫55℃**；
工作濕度：20~95% RH 無冷凝，儲存溫度 - 40~+85℃；
耐振動：10~500Hz，5G。
電氣核心參數
輸入：電壓90~305VAC（127~431VDC），頻率 47~63Hz；
輸出：額定電壓分 9 檔（12V/15V/20V/24V/30V/36V/42V/48V/54V），恒流 / 恒壓雙模式，不同檔位對應額定電流不同（如 12V 為 40A、48V 為 12.5A、54V 為 11.2A）；
效率：轉換效率最高達96%，不同電壓檔位效率 93.5%~96% 不等；
待機與控制：遠程關閉時待機功耗 **<0.5W**，自帶 5V 待機輸出（5V@0.5A，紋波≤100mVp-p），支持遙控開 / 關；
功率因數：≧0.98/115VAC、≧0.93/277VAC（負載≧50%/115/230VAC，≧75%/277VAC）；
總諧波失真：THD<20%（滿載時）。
物理參數

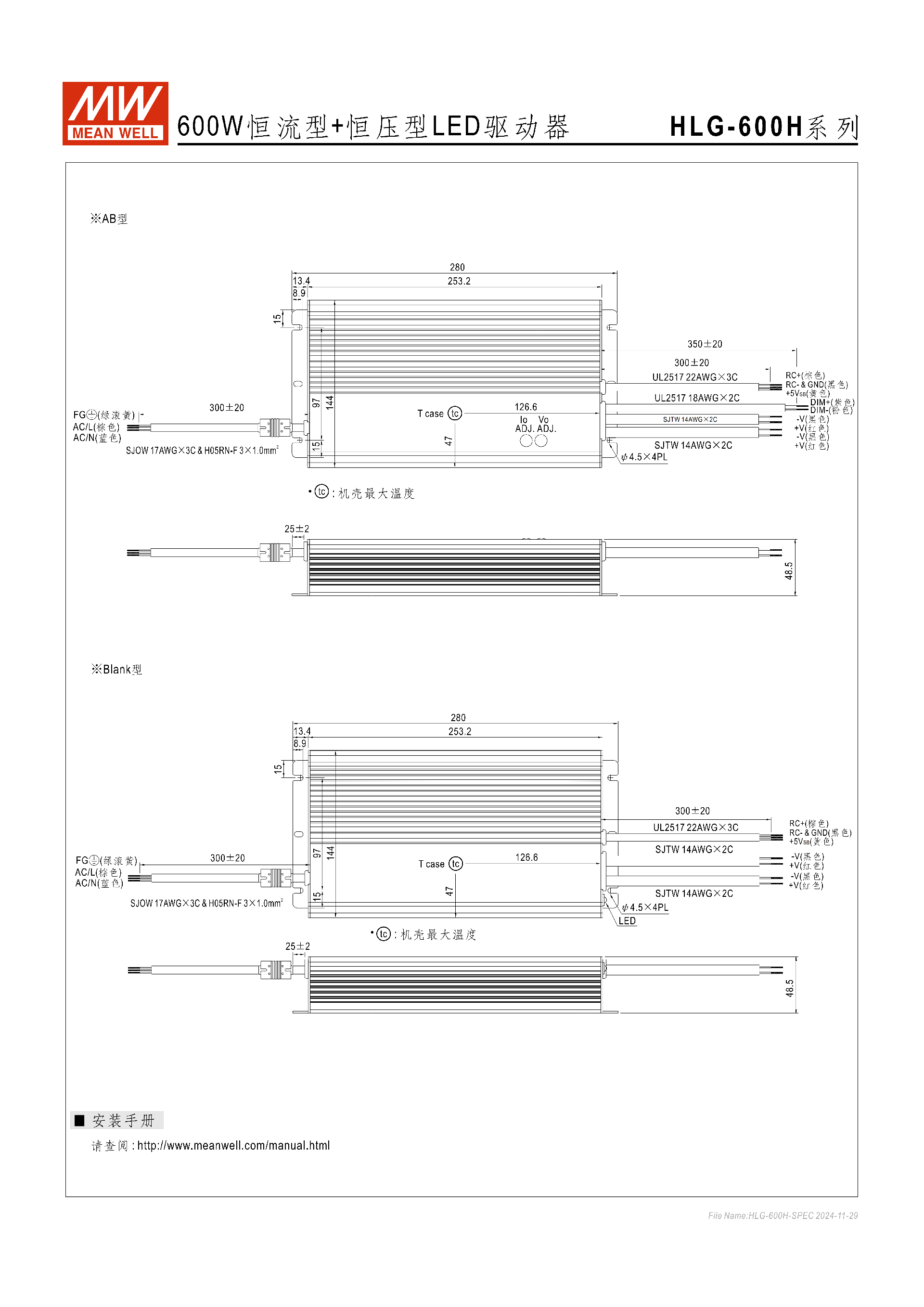

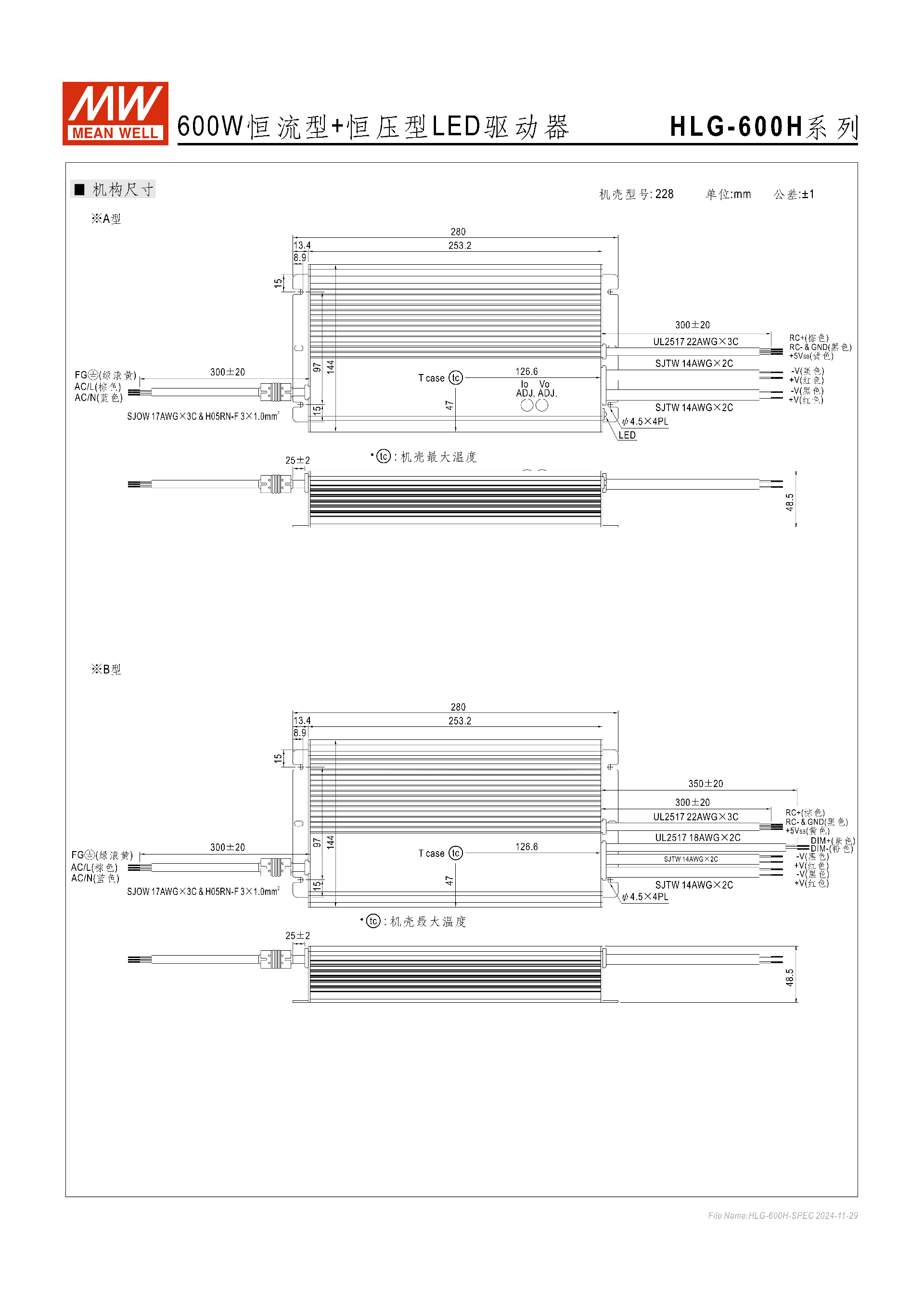

尺寸：28014448.5mm（長寬高），公差 ±1mm；
重量：單臺3.9Kg，4 臺整包裝 16.6Kg/0.9CUFT；
線材：配備 UL2517、SJTW、SJOW、H05RN-F 等多規格線材，線長多為 300±20mm。
三、型號功能分類（核心區分）
| 型號 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| A 型 | IP65 | 恒流 / 恒壓輸出值可通過內置電位器調整 | 標準品 |
| B 型 | IP67 | 支持三合一調光（0~10Vdc/10V PWM 信號 / 電阻） | 標準品 |
| Blank 型 | IP67 | 恒流 / 恒壓輸出值固定，無調節 / 調光功能 | 標準品 |
| AB 型 | IP65 | 內置電位器調節 + 三合一調光功能，雙功能合一 | 標準品 |
四、核心功能詳解

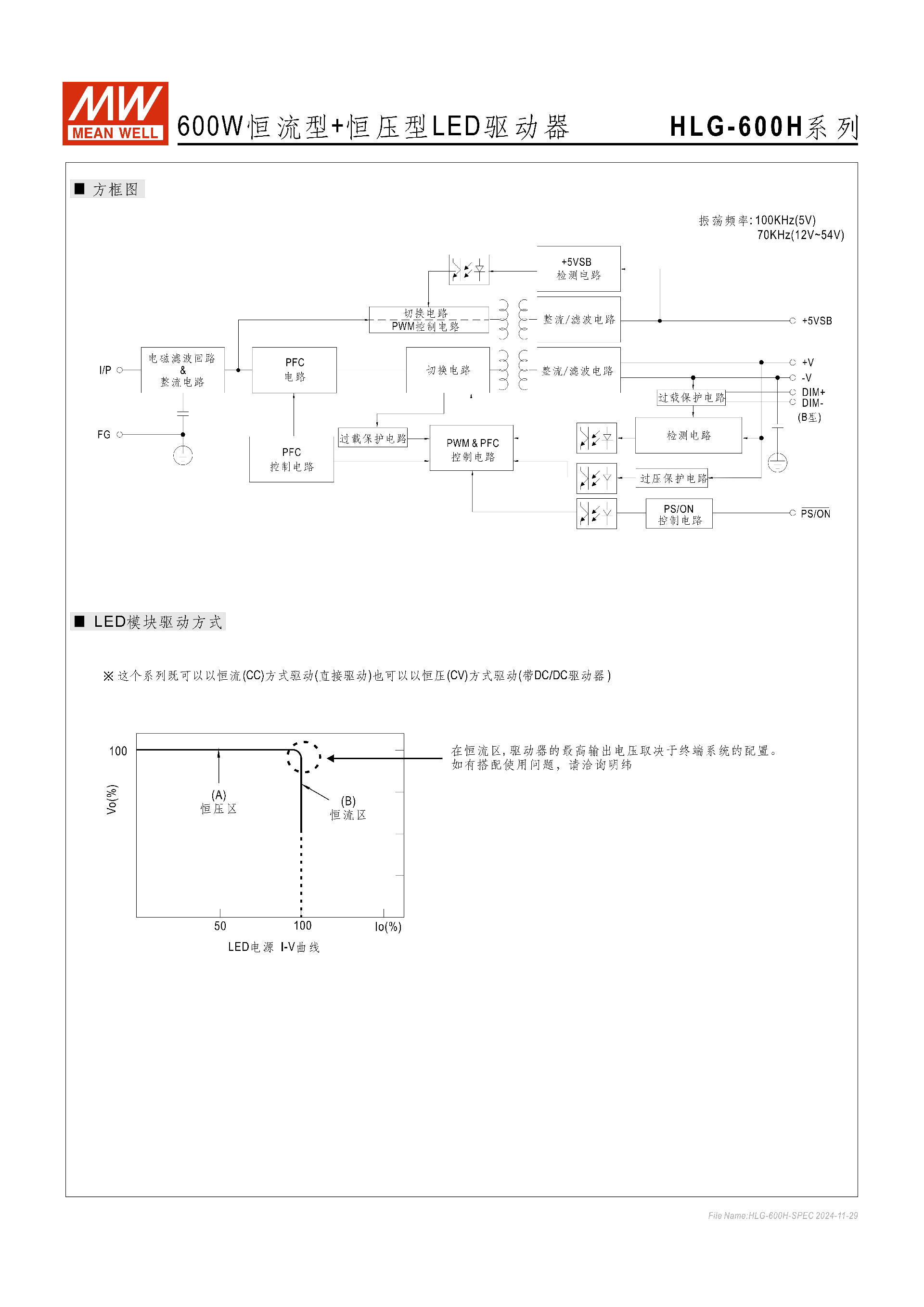

雙模式驅動可通過 ** 恒流（CC）直接驅動 LED 模塊，也可通過恒壓（CV）** 搭配 DC/DC 驅動器驅動，恒流區最高輸出電壓由終端系統配置決定。

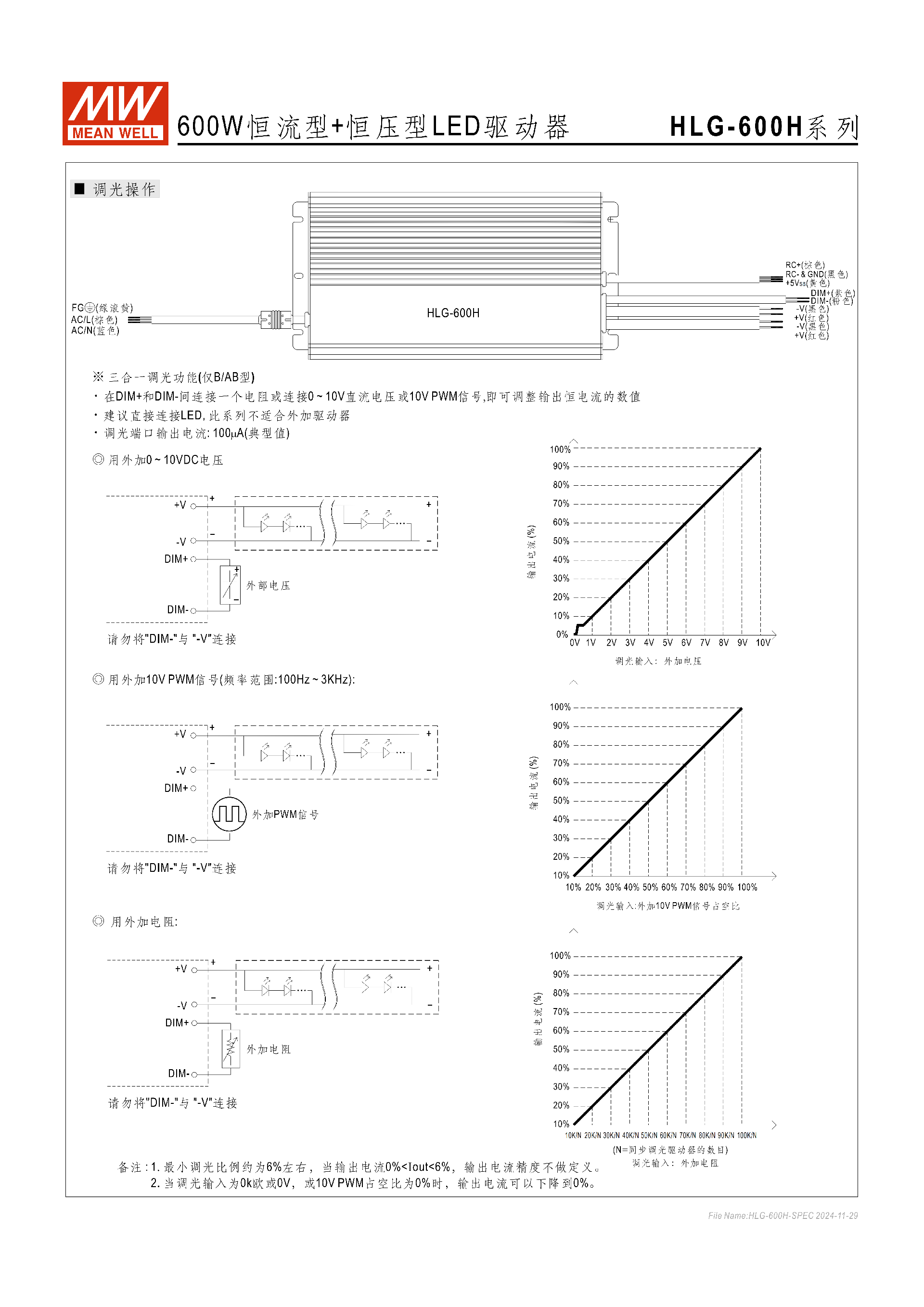

三合一調光（僅 B/AB 型）調光端口為 DIM+（紫色）/DIM-（粉色），輸入電流典型值 100μA，禁止將 DIM - 與 - V 連接，三種調光方式如下：
0~10Vdc 電壓調光：0V 對應 0% 輸出電流，10V 對應 100%，線性對應；
10V PWM 信號調光：頻率 100Hz~3KHz，占空比 0% 對應 0% 輸出電流，100% 對應 100%；
電阻調光：通過 DIM+/DIM - 間外接電阻實現，最小調光比例約6%（0%<Iout<6% 時精度無定義），0 歐電阻對應 0% 輸出電流。
保護功能具備恒流限制、過電流、過溫度、短路保護，所有保護均為自動恢復型，故障條件移除后驅動器自行重啟恢復工作。
電氣防護
耐壓：輸入 - 輸出 3.75KVAC、輸入 - 接地 2.0KVAC、輸出 - 接地 1.5KVAC；
絕緣阻抗：輸入 - 輸出 / 輸入 - 接地 / 輸出 - 接地均≥100MΩ（500VDC/25℃/70% RH）；
浪涌電流：冷啟動 70A（50% Ipeak，twidth=1000μs@230VAC），符合 NEMA 410 標準。
五、認證與合規
安規認證：UL60950-1、UL8750（type”HL”）、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14、EAC、KC61347 等（AB 型部分 KC 認證除外）；
EMC 合規：
發射：BS EN/EN55015、GB/T 17743、GB17625.1、KS C 9815 等，符合 EN61000-3-2 Class C；
抗擾：BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547 等；
國內認證：CCC 認證（GB19510.14/1、GB17743、GB17625.1）為可選機型，需單獨咨詢明緯。
六、應用場景
工業 / 戶外照明：LED 高架照明、停車場照明；
特種照明：LED 捕魚燈、溫室 LED 照明；
危險環境：Class I, Division 2 類危險地點的照明燈具。
七、使用注意事項

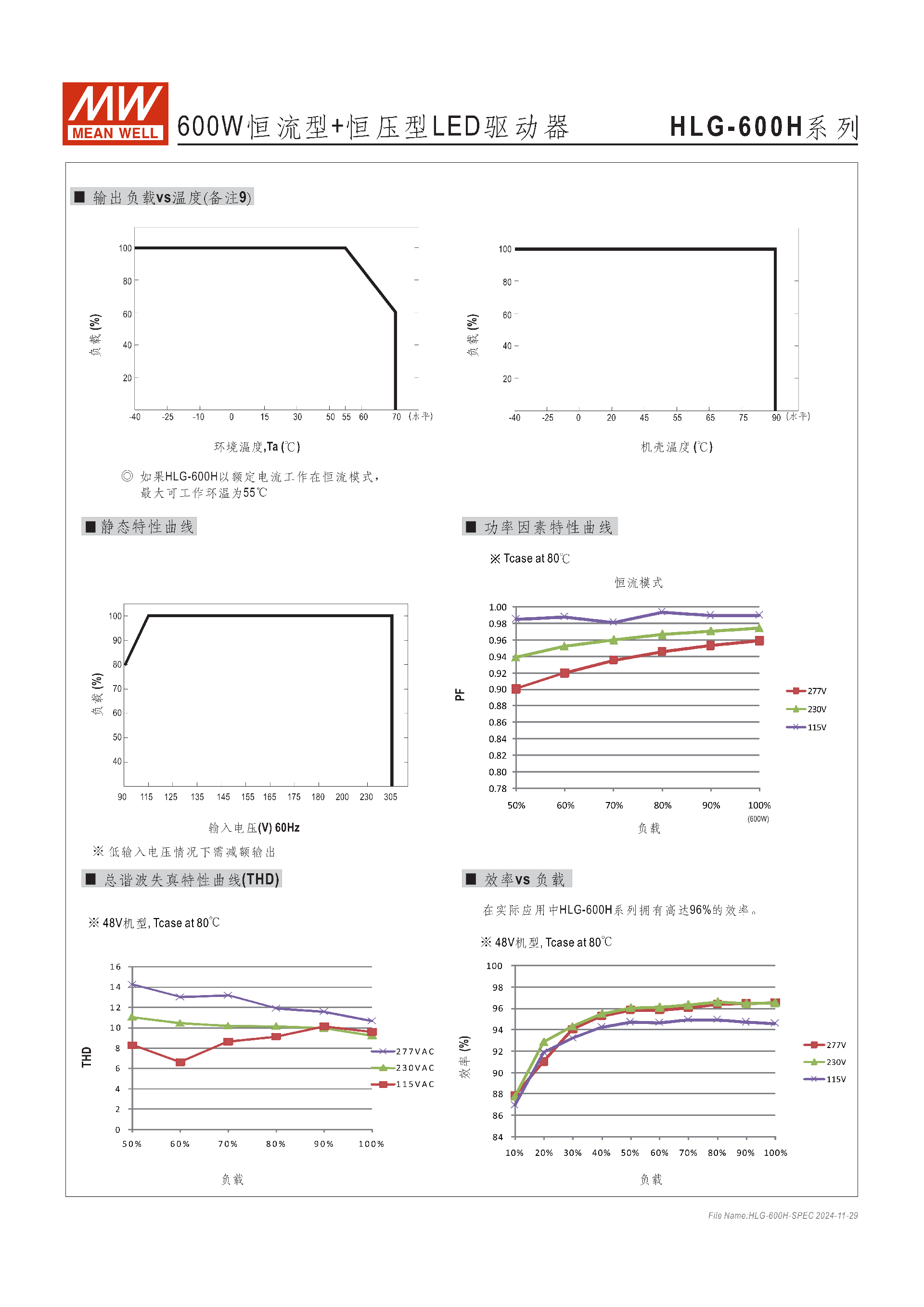

低輸入電壓下需減額輸出，具體參考產品靜態特性曲線；
海拔高于 2000 米時，無風扇機型工作環溫需每 1000 米降 3.5℃；
EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上，實際應用需結合終端設備確認 EMC 兼容性；
紋波 / 噪聲測量需用 12" 雙絞線，終端并聯 0.1μF+47μF 電容，20MHz 帶寬下測試；
A/AB 型若需符合 Type HL 應用，需考慮內置使用。
關鍵問題
問題 1（功能選型）：HLG-600H 系列不同型號的核心功能和防護等級差異是什么，如何根據需求選型？
答案：該系列分 A/B/Blank/AB 四款標準品，防護等級上 A/AB 型為 IP65，B/Blank 型為 IP67；功能上 Blank 型為固定輸出無調節 / 調光，A 型僅支持內置電位器調恒流 / 恒壓值，B 型僅支持三合一調光，AB 型為調節 + 調光雙功能。選型建議：戶外無調節需求選 Blank 型，戶外需調光選 B 型，戶內需電壓 / 電流調節選 A 型，戶內既需調節又需調光選 AB 型。
問題 2（調光應用）：HLG-600H 的三合一調光僅哪類型號支持，有哪三種調光方式，使用時的核心禁忌是什么？
答案：三合一調光僅B 型和 AB 型支持，三種方式為 0~10Vdc 直流電壓調光、100Hz~3KHz 的 10V PWM 信號調光、外接電阻調光；核心使用禁忌是嚴禁將調光端口的 DIM - 與驅動器的 - V（負極）連接，且 0%< 輸出電流 < 6% 時調光精度無定義，0V/0 歐電阻 / 0% 占空比 PWM 信號可將輸出電流降至 0%。
問題 3（環境與使用）：HLG-600H 的工作溫度范圍是什么，實際應用中有哪些溫度 / 海拔相關的減額使用要求？
答案：該驅動器機殼工作溫度范圍為 - 40℃~+90℃，但在恒流模式下以額定電流工作時，最大可工作環境溫度為 55℃；海拔與溫度減額要求為：當操作海拔高于 2000 米時，無風扇的 HLG-600H 系列需每 1000 米將工作環境溫度調降 3.5℃；此外，當驅動器外殼最高溫度點 Tc 低于 75℃時，才能保證工作壽命大于 62000 小時，低輸入電壓場景下還需對輸出功率進行減額。
