一、型號編碼規則
HLG - 480H - 「額定輸出電壓」+「功能后綴」
HLG：系列名
480H：額定功率 480W
額定輸出電壓：24/30/36/42/48/54（共 6 款基礎電壓）
功能后綴：Blank/A/B/AB/Dx/D2（區分調參、調光、IP 等級等核心功能）
二、基礎電壓型號（6 款）
HLG-480H-24、HLG-480H-30、HLG-480H-36、HLG-480H-42、HLG-480H-48、HLG-480H-54每款基礎電壓可搭配所有功能后綴，形成完整型號（如 HLG-480H-24A、HLG-480H-36B、HLG-480H-54D2 等）。
三、功能后綴型號分類（核心差異 / IP 等級 / 產品屬性）
| 功能后綴 | 核心功能 | IP 防護等級 | 產品屬性 | 適配所有基礎電壓型號 |
|---|---|---|---|---|
| Blank（無后綴） | 恒流 + 恒壓輸出參數固定，無調參 / 調光功能 | IP65/IP67 雙可選 | 標準品 | 是 |
| A | 內置電位器調節輸出電壓 / 電流，無調光功能 | IP65/IP67 雙可選 | 標準品 | 是 |
| B | 支持三合一調光（0~10Vdc/10V PWM / 電阻），無調參功能 | IP65/IP67 雙可選 | 標準品 | 是 |
| AB | 電位器調參 + 三合一調光雙功能 | 僅 IP65 | 標準品 | 是 |
| Dx | 支持智能定時調光（客戶定制），無基礎調參功能 | 僅 IP67 | 可選購 | 是 |
| D2 | 智能定時調光 + 輸出參數調節雙功能 | 僅 IP67 | 標準品 | 是 |
四、定時調光細分型號（Dx/D2 型專屬，客戶定制）
Dx/D2 型可根據應用場景選擇明緯預設的定時調光方案，核心細分款為：
D01：住宅照明專用定時調光
D02：街道照明專用定時調光
D03：隧道照明專用定時調光（也可按客戶需求定制其他定時調光邏輯，編碼為 Dx 系列專屬）示例：HLG-480H-42D01（42V 基礎電壓 + 住宅款定時調光）、HLG-480H-54D202（54V 基礎電壓 + 街道款定時調光 + 參數調節）。
五、型號選型關鍵提示
若需戶外高防護（防水防塵）且定時調光，優先選IP67 的 Dx/D2 型（如 HLG-480H-36D2）；
若需調參 + 調光綜合功能，僅可選AB 型（IP65）（如 HLG-480H-24AB）；
標準化無調節需求，選Blank 型（IP65/67 按需選，如 HLG-480H-48 Blank）；
僅需基礎調參 / 僅需調光，分別選A 型 / B 型（IP65/67 雙可選）。

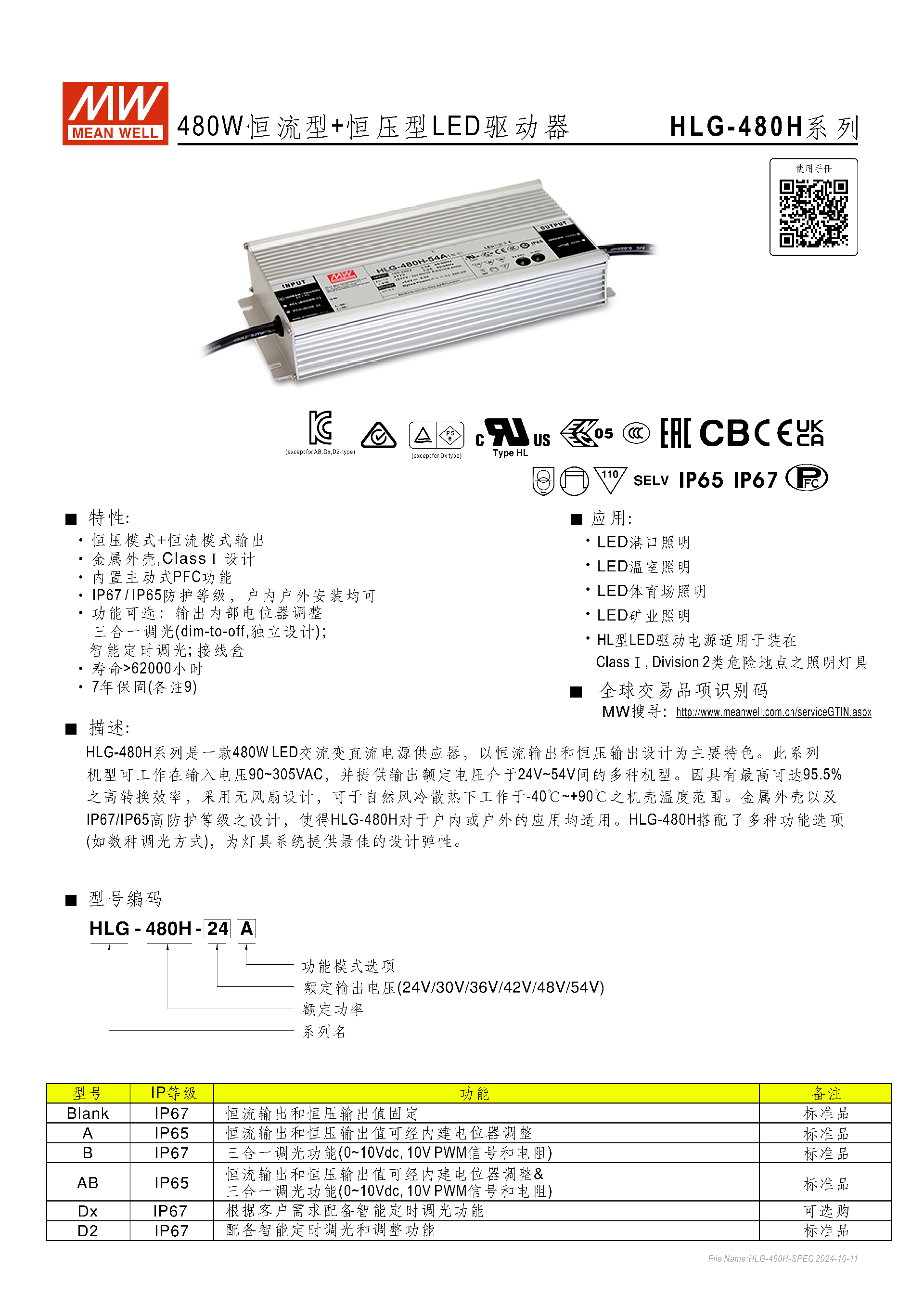

明緯 HLG-480H 系列是480W恒流 + 恒壓雙模式 LED 驅動器，采用金屬外殼 Class Ⅰ 設計，具備IP65/IP67高防護等級，輸入電壓覆蓋90~305VAC，輸出額定電壓有 24V/30V/36V/42V/48V/54V 多款可選，轉換效率最高達95.5%，無風扇自然風冷可在 **-40℃~+90℃機殼溫度工作，內置主動式 PFC 功能，提供 Blank/A/B/AB/Dx/D2 等多種功能型號，支持內部電位器調節、三合一調光（0~10Vdc/10V PWM / 電阻）、智能定時調光等可選功能，壽命超62000 小時且提供7 年保固 **，適用于 LED 港口、溫室、體育場、礦業等戶內戶外照明，還可用于 Class Ⅰ Division 2 類危險地點照明。
一、產品核心定位與核心特性
HLG-480H 系列是明緯推出的480W恒流 + 恒壓雙模式 LED 交流轉直流驅動器，為戶內戶外通用型產品，核心特性如下：

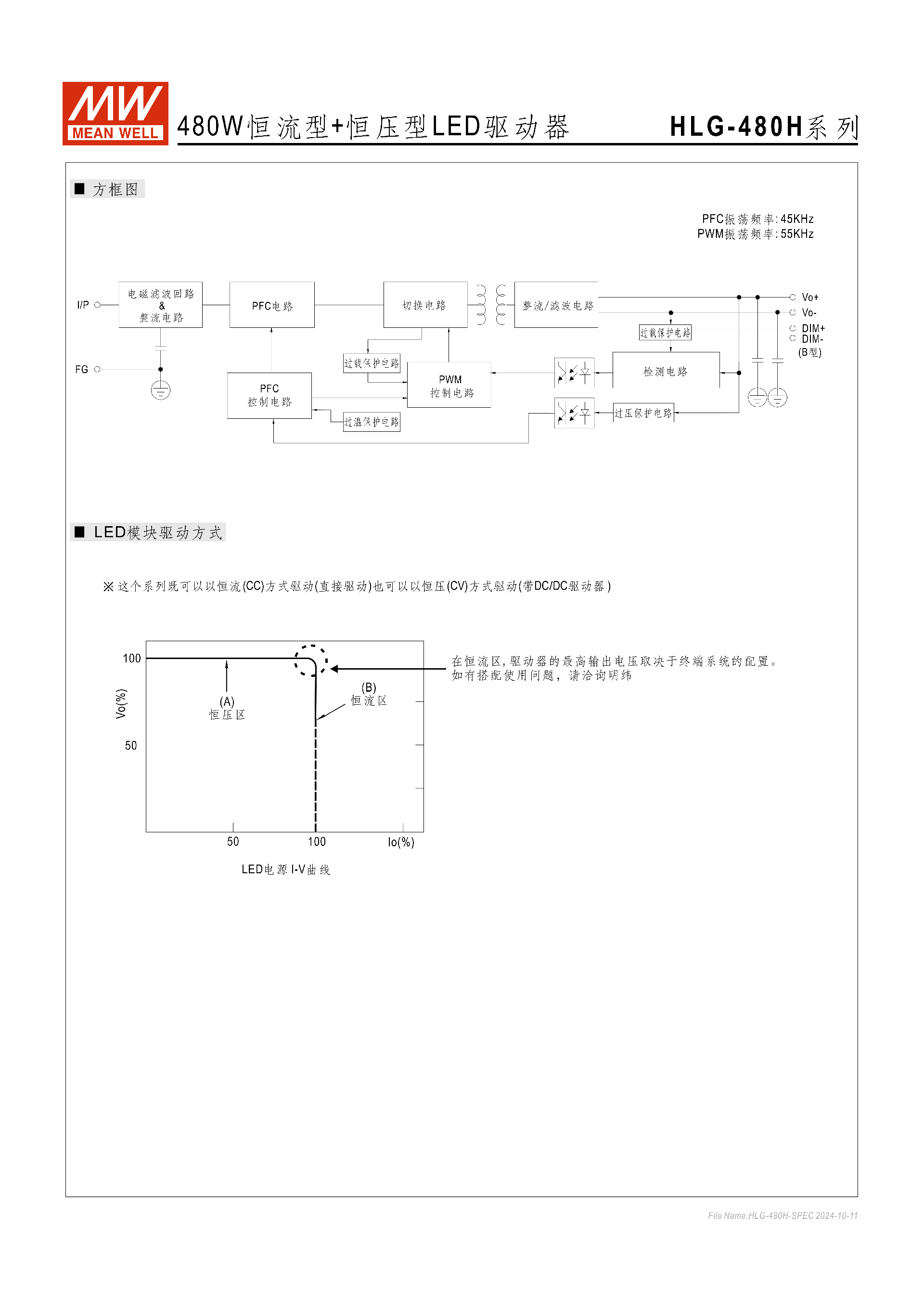

雙輸出模式：支持 ** 恒流 (CC)** 直接驅動、** 恒壓 (CV)** 帶 DC/DC 驅動器驅動兩種 LED 模塊驅動方式；
高防護與耐用：金屬外殼 Class Ⅰ 設計，IP65/IP67防護等級，無風扇自然風冷設計；
高效節能：內置主動式 PFC 功能，轉換效率最高達95.5%，功率因數最高 0.98；
寬溫寬壓：輸入電壓 90~305VAC（兼容 127~431VDC），機殼工作溫度 **-40℃~+90℃**；
長壽命與質保：壽命 **>62000 小時 **（機殼最高溫度 Tc<75℃時），提供7 年保固，MTBF 按 Telcordia SR-332 標準達 1185.9K 小時。
二、型號編碼與功能分類
系列型號編碼為HLG-480H-XX（額定電壓）+ 功能后綴，額定輸出電壓有 24V/30V/36V/42V/48V/54V6 款，功能后綴對應不同配置，核心參數如下表：
| 功能型號 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| Blank | IP65/67 | 恒流 + 恒壓參數固定 | 標準品 |
| A | IP65/67 | 內置電位器調節輸出參數 | 標準品 |
| B | IP65/67 | 三合一調光功能（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調參 + 三合一調光 | 標準品 |
| Dx | IP67 | 智能定時調光功能 | 可選購 |
| D2 | IP67 | 智能定時調光 + 參數調節 | 標準品 |

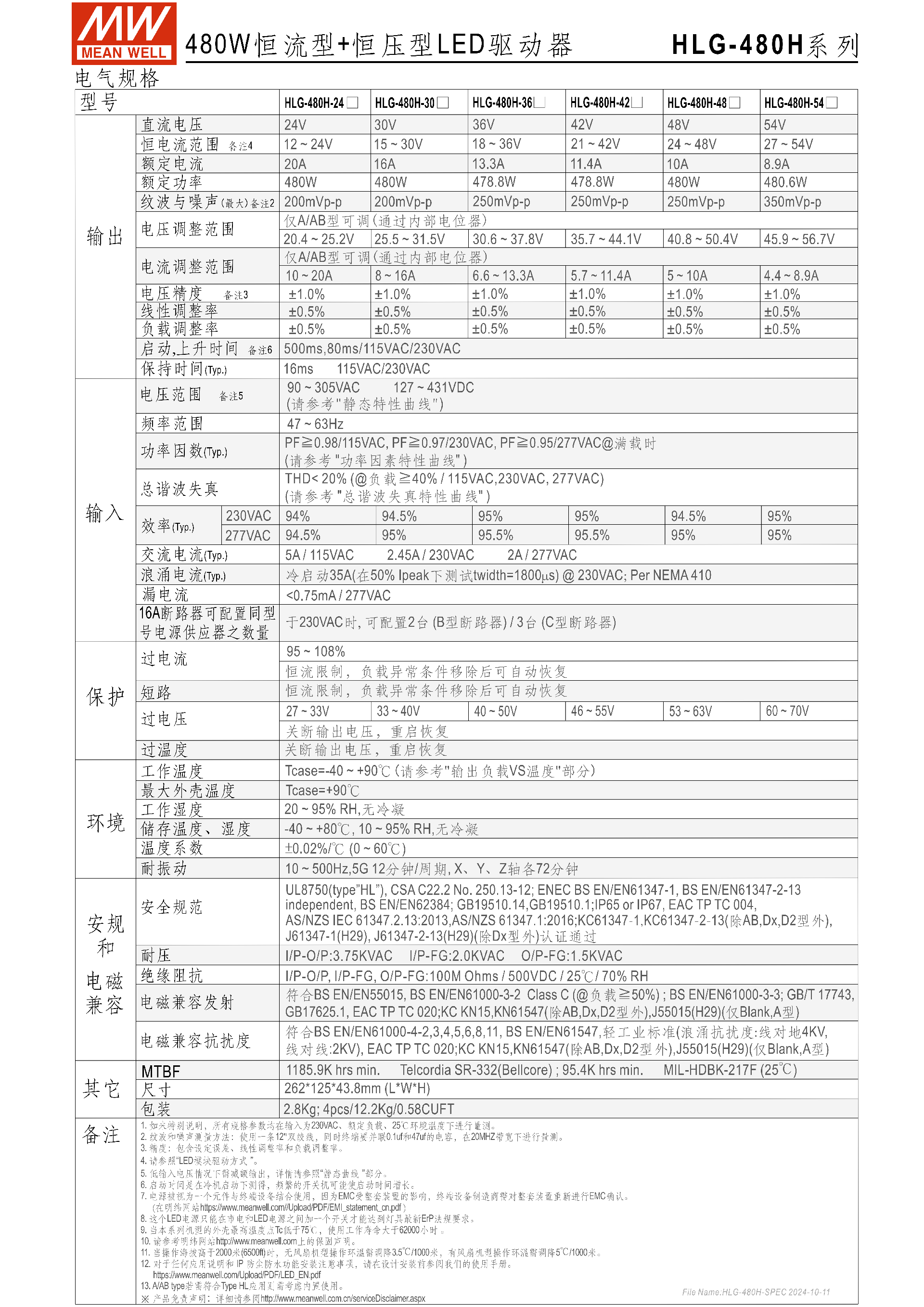

三、關鍵電氣規格
輸出參數（僅 A/AB 型可通過內部電位器調節，核心型號參數）：| 型號 | 額定電壓 | 電壓調整范圍 | 額定電流 | 電流調整范圍 | 額定功率 | 紋波噪聲（最大） ||------------|----------|--------------|----------|--------------|----------|------------------|| HLG-480H-24 | 24V | 20.4~25.2V | 20A | 10~20A | 480W | 200mVp-p || HLG-480H-36 | 36V | 30.6~37.8V | 13.3A | 6.6~13.3A | 478.8W | 250mVp-p || HLG-480H-48 | 48V | 40.8~50.4V | 10A | 5~10A | 480W | 250mVp-p || HLG-480H-54 | 54V | 45.9~56.7V | 8.9A | 4.4~8.9A | 480.6W | 350mVp-p |
精度與電性能：電壓 / 電流線性調整率 ±0.5%、負載調整率 ±0.5%，電壓精度 ±1.0%；總諧波失真 THD<20%（冷啟動），漏電流 < 0.75mA/277VAC；
啟動與保持：冷機啟動時間 500ms（115VAC）/80ms（230VAC），保持時間 16ms，浪涌電流 35A（Ipeak）。
四、調光功能詳解

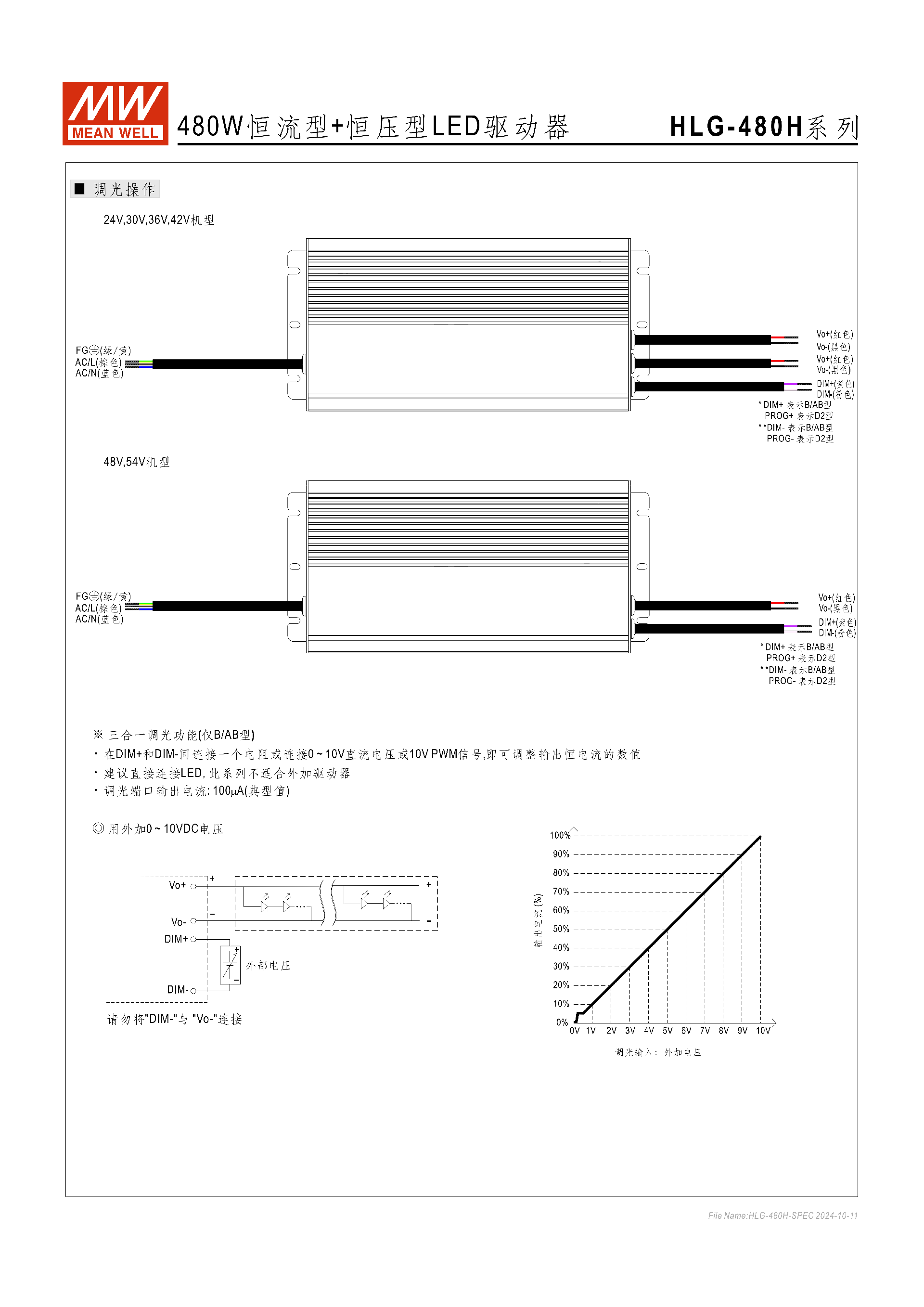

（一）三合一調光（僅 B/AB 型支持）
調光方式：可在 DIM+/DIM - 端口連接0~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）或外接電阻實現輸出電流調節；
端口參數：調光端口輸出電流典型值 100μA，禁止將 DIM - 與 Vo - 連接；
調光精度：最小調光比例約6%（0%<Iout<6% 時精度無定義），0Ω/0V/PWM 占空比 0% 時輸出電流可降至 0%。
（二）智能定時調光（僅 Dx/D2 型支持，客戶定制）
核心規則：14 小時內根據工作時長自動調節輸出電流，提供 3 款經典方案，支持客戶定制；
經典型號：
D01 型：住宅照明推薦，14 小時內調光比例隨工作時長依次為 100%→70%→50%→70%；
D02 型：街道照明推薦，14 小時內調光比例隨工作時長依次為 50%→80%→100%→60%→80%；
D03 型：隧道照明推薦，14 小時內調光比例隨工作時長依次為 70%→100%→70%。
五、保護功能與安規認證
保護功能：
過流保護：95~108% 恒流限制，故障移除后自動恢復；
短路保護：關斷輸出電壓，重啟恢復；
過溫 / 過壓保護：具備對應保護機制，過壓保護值 33~40V（依型號）；
耐壓與絕緣：I/P-O/P 3.75KVAC、I/P-FG 2.0KVAC、O/P-FG 1.5KVAC；絕緣阻抗 100MΩ/500VDC/25℃；
安規認證：符合 UL8750 (HL 型)、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14、EAC、AS/NZS、KC 等多國標準；
電磁兼容：符合 EN55015、GB/T17743 等，浪涌抗擾度線對地 4KV（Blank/A 型）。
六、環境與物理參數
環境參數：
工作濕度：20~95% RH 無冷凝，儲存濕度 10~95% RH 無冷凝；
溫度系數：±0.02%/℃（0~60℃）；
耐振動：10~500Hz/5G，X/Y/Z 軸各 72 分鐘 / 周期；
海拔降額：海拔 > 2000 米時，無風扇機型環溫每 1000 米降 3.5℃；
物理參數：
尺寸：26212543.8mm（LWH），公差 ±1mm；
重量：?jiǎn)闻_(tái) 2.8Kg，4 臺 / 箱 12.2Kg，箱體體積 0.58CUFT；
線材：采用 SJOW 17AWG、UL2517 20AWG 等規格線材，線長 300±20mm（依型號）。
七、應用場景與安裝說明
核心應用：LED 港口照明、LED 溫室照明、LED 體育場照明、LED 礦業照明；
特殊應用：可用于Class Ⅰ Division 2 類危險地點的照明燈具；
安裝方式：戶內 / 戶外均可安裝，可選配專用接線盒，安裝前需查閱明緯官方安裝手冊；
使用注意：低輸入電壓時需減額輸出，恒流模式下額定電流工作最大環溫為 60℃（230VAC 典型值）。
八、重要備注
紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1μF+47μF 電容，20MHz 帶寬下測試；
EMC 受整套燈具裝置影響，終端制造商需重新確認 EMC 合規性；
需在市電與電源間加開關以符合最新 ErP 法規；
A/AB 型若用于 HL 型應用需考慮內置使用。
4. 關鍵問題
問題 1：HLG-480H 系列不同功能型號的核心區別是什么，如何根據需求選型？
答案：核心區別在于參數調節能力和調光功能，且部分型號有 IP 等級差異：①Blank 型為基礎款，參數固定無調節 / 調光功能，IP65/67 可選，適合無需調參的標準化照明場景；②A 型支持內部電位器調節輸出電壓 / 電流，無調光功能，IP65/67 可選，適合需要微調輸出參數的場景；③B 型無調參功能，支持三合一調光，IP65/67 可選，適合需要靈活調光的場景；④AB 型兼具電位器調參和三合一調光，僅 IP65，適合調參 + 調光的綜合需求；⑤Dx/D2 型支持智能 14 小時定時調光，Dx 型僅定時調光、D2 型加參數調節，均為 IP67，適合港口 / 街道 / 隧道等需要自動定時調光的戶外照明場景。
問題 2：HLG-480H 系列的三合一調光功能具體如何實現，有哪些使用注意事項？
答案：三合一調光僅 B/AB 型支持，通過 **DIM+（紫色）和DIM-（粉色）** 端口實現三種調節方式：①外接 0~10Vdc 直流電壓，電壓與輸出電流呈線性正相關，0V 時電流可降至 0%；②外接 10V PWM 信號（頻率 100Hz~3KHz），通過占空比調節電流，0% 占空比時電流為 0%；③外接電阻，電阻值對應輸出電流比例，短路時電流為 100%。使用注意事項：①調光端口輸出電流典型值 100μA，嚴禁將 DIM - 與 Vo-（輸出負極）連接；②最小調光比例約 6%，0%< 輸出電流 < 6% 時精度無定義；③調光僅調節輸出恒電流數值，不改變恒壓 / 恒流工作模式。
問題 3：HLG-480H 系列在實際應用中需注意哪些環境與使用降額要求，保障設備穩定運行？
答案：核心降額與使用要求有 4 點：①溫度降額：恒流模式下以額定電流工作時，230VAC 典型工況下最大工作環溫為 60℃；機殼溫度 Tc 超過 75℃時，產品壽命會顯著下降，Tc<75℃時壽命才> 62000 小時；②海拔降額：操作海拔高于 2000 米時，無風扇的該系列機型操作環境溫度需每 1000 米調降 3.5℃；③電壓降額：低輸入電壓（低于額定輸入）情況下需對輸出功率進行減額，具體參考產品靜態特性曲線；④負載降額：環境溫度偏離常溫時，輸出負載需按 “輸出負載 vs 溫度” 曲線進行減額，如 110VAC 輸入、環境溫度 70℃時，負載需降至 20% 以下。此外，設備需在 20~95% RH 無冷凝的濕度環境下工作，頻繁開關機會增加冷機啟動時間，需盡量避免。
