明緯HLG-320H 系列是 320W 恒流 + 恒壓型 LED 驅動器，輸入電壓覆蓋90~305VAC，輸出額定電壓為12V~54V多檔位，具備IP65/IP67防護等級，轉換效率最高達94.5%，工作溫度為 **-40℃~+90℃機殼溫度，擁有恒流 / 恒壓雙驅動模式，提供 Blank/A/B/AB/C/D 六種功能型號，支持三合一調光（B/AB 型）、電壓 / 電流內部電位器調節（A/AB/C 型）等功能，內置主動式 PFC，防護功能完善，壽命超62000 小時且提供7 年保固 **，適用于街道、高架、停車場等多種戶內外 LED 照明場景。
一、產品概述

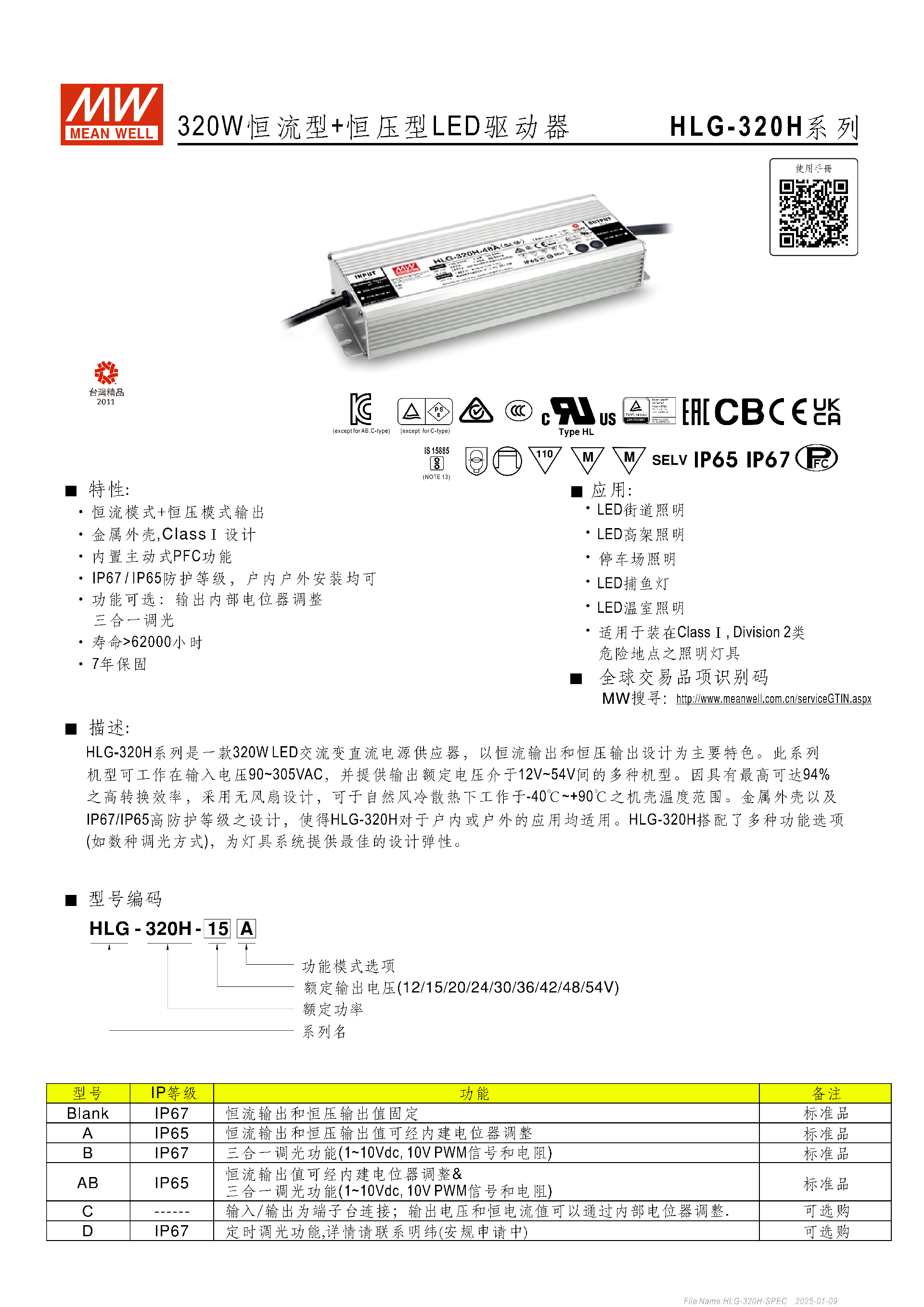

明緯HLG-320H 系列為320W恒流 + 恒壓雙模式 LED 交流變直流驅動器，主打高防護、高效率、寬應用場景，采用金屬外殼 Class Ⅰ 設計，無風扇自然風冷，內置主動式 PFC 功能，戶內戶外均可安裝，提供7 年保固，外殼溫度低于 75℃時工作壽命超62000 小時，適用于 LED 街道、高架、停車場、捕魚燈、溫室照明及 Class Ⅰ Division 2 危險地點照明等場景。
二、核心規格參數

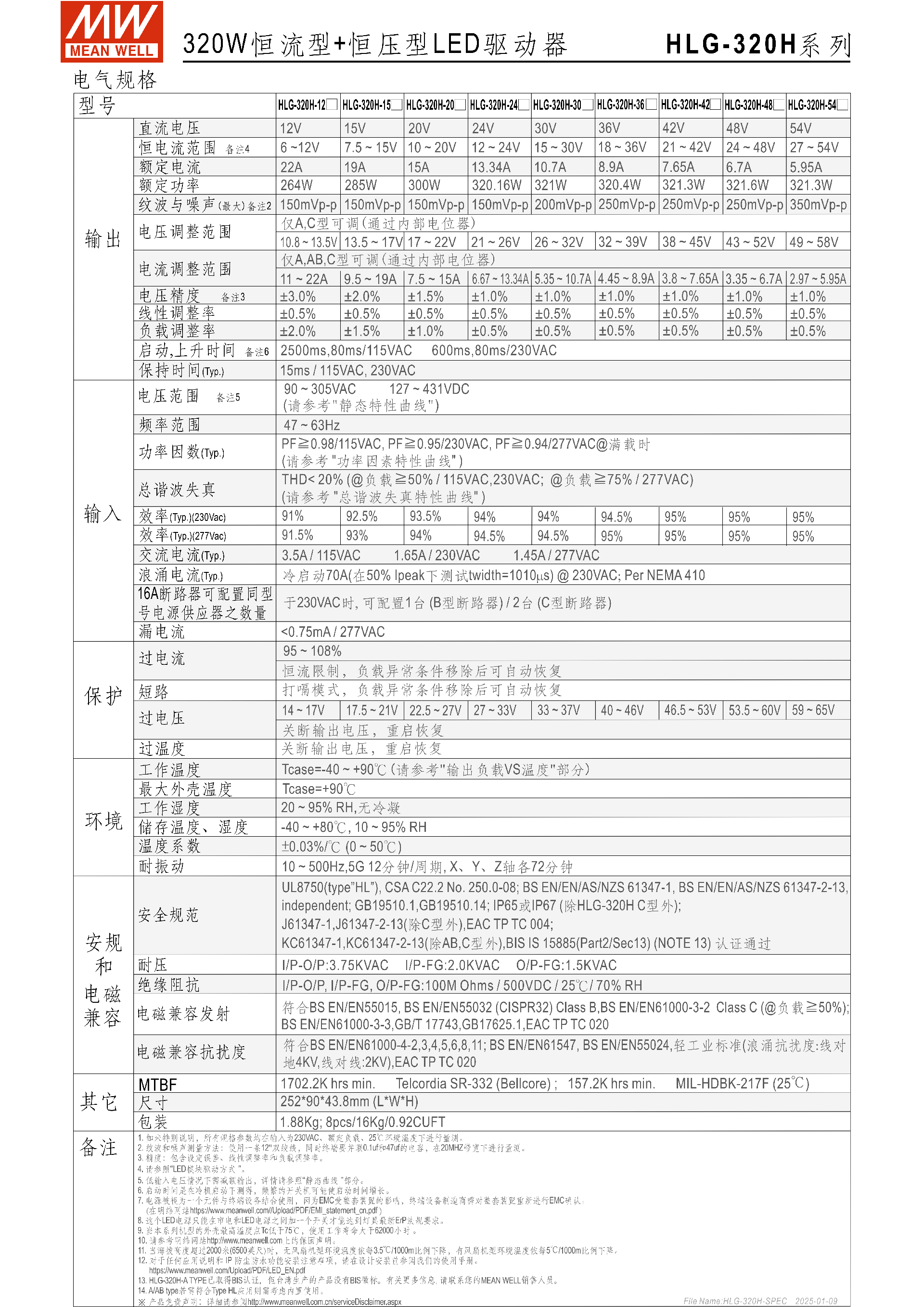

1. 輸入輸出電氣規格
輸入電壓覆蓋90~305VAC（127~431VDC），頻率47~63Hz；輸出額定電壓分12V/15V/20V/24V/30V/36V/42V/48V/54V九檔，恒流 / 恒壓雙模式輸出，A/AB/C 型可通過內部電位器調節電壓 / 電流，各型號核心輸出參數如下：
| 型號 | 額定電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 電流調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|
| HLG-320H-12 | 12V | 22A | 264W | 10.8~13.5V | 11~22A | 150mVp-p |
| HLG-320H-15 | 15V | 19A | 285W | 13.5~17V | 9.5~19A | 150mVp-p |
| HLG-320H-20 | 20V | 15A | 300W | 17~22V | 7.5~15A | 250mVp-p |
| HLG-320H-24 | 24V | 13.34A | 320.16W | 21~26V | 6.67~13.34A | 250mVp-p |
| HLG-320H-30 | 30V | 10.7A | 321W | 26~32V | 5.35~10.7A | 150mVp-p |
| HLG-320H-36 | 36V | 8.9A | 320.4W | 32~39V | 4.45~8.9A | 250mVp-p |
| HLG-320H-42 | 42V | 7.65A | 321.3W | 38~45V | 3.8~7.65A | 200mVp-p |
| HLG-320H-48 | 48V | 6.7A | 321.6W | 43~52V | 3.35~6.7A | 150mVp-p |
| HLG-320H-54 | 54V | 5.95A | 321.3W | 49~58V | 2.97~5.95A | 350mVp-p |
2. 關鍵性能指標
功率因數：滿載時PF≧0.98/115VAC、PF≧0.95/230VAC、PF≧0.94/277VAC；
總諧波失真：THD<20%（負載≧50%/115/230VAC，負載≧75%/277VAC）；
轉換效率：230Vac 下最高94.5%，277Vac 下最高95%；
電壓精度：±1.0%~±3.0%，線性 / 負載調整率均為 ±0.5%；
MTBF：1702.2K hrs min.（Telcordia SR-332）、157.2K hrs min.（MIL-HDBK-217F，25℃）。
三、功能型號分類
該系列分 6 種功能型號，含標準品與選購品，核心差異為防護等級、調節 / 調光功能，詳情如下：
| 型號 | IP 等級 | 核心功能 | 產品類型 |
|---|---|---|---|
| Blank | IP67 | 恒流 / 恒壓輸出值固定 | 標準品 |
| A | IP65 | 內置電位器調節輸出值 | 標準品 |
| B | IP67 | 三合一調光功能 | 標準品 |
| AB | IP65 | 電位器調輸出 + 三合一調光 | 標準品 |
| C | - | 端子臺連接，調輸出值 | 選購品 |
| D | IP67 | 定時調光（安規申請中） | 選購品 |
四、核心功能

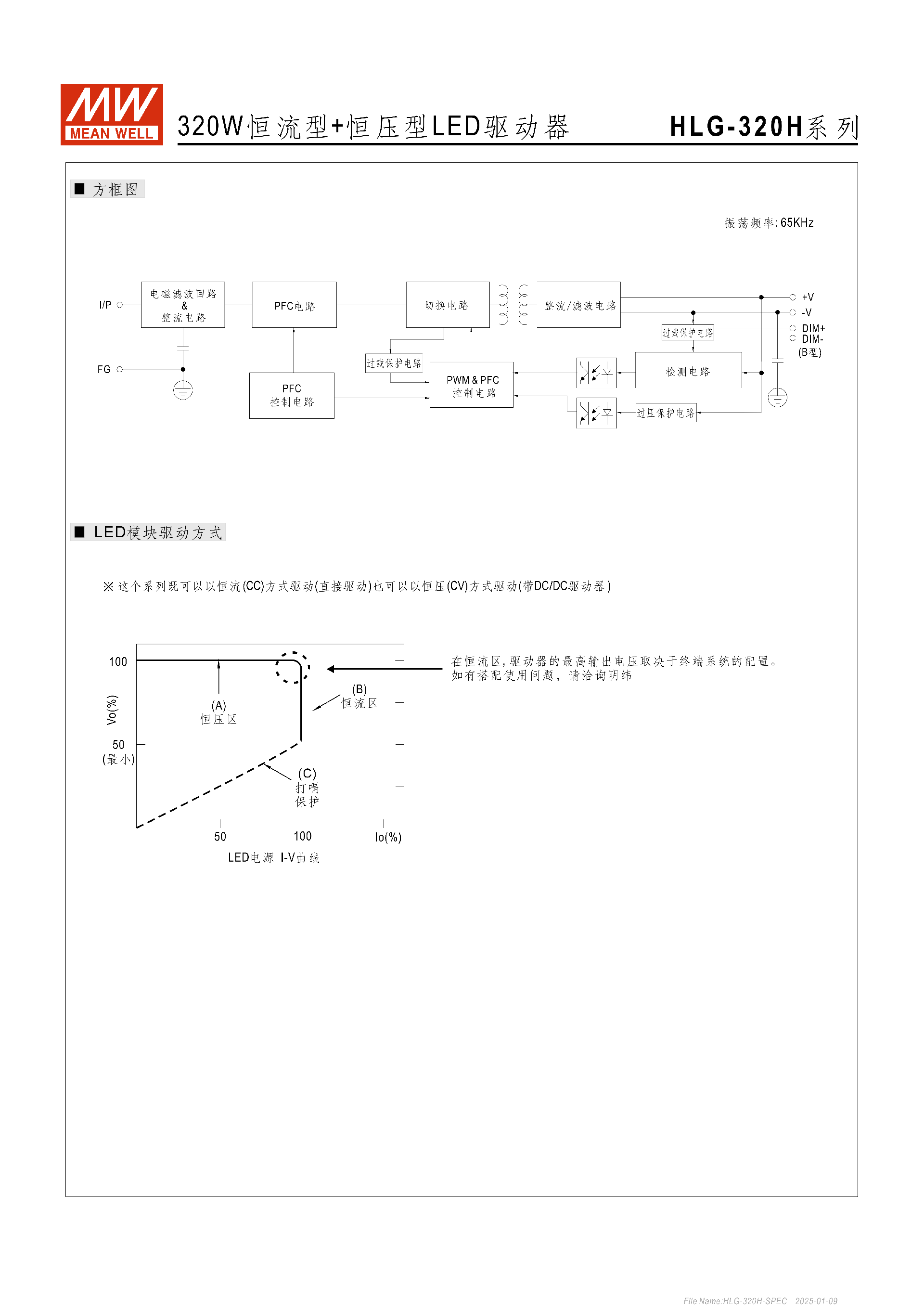

1. 雙驅動模式
支持恒流 (CC) 直接驅動 LED 模塊、恒壓 (CV) 搭配 DC/DC 驅動器驅動，恒流區輸出最高電壓由終端系統配置決定。

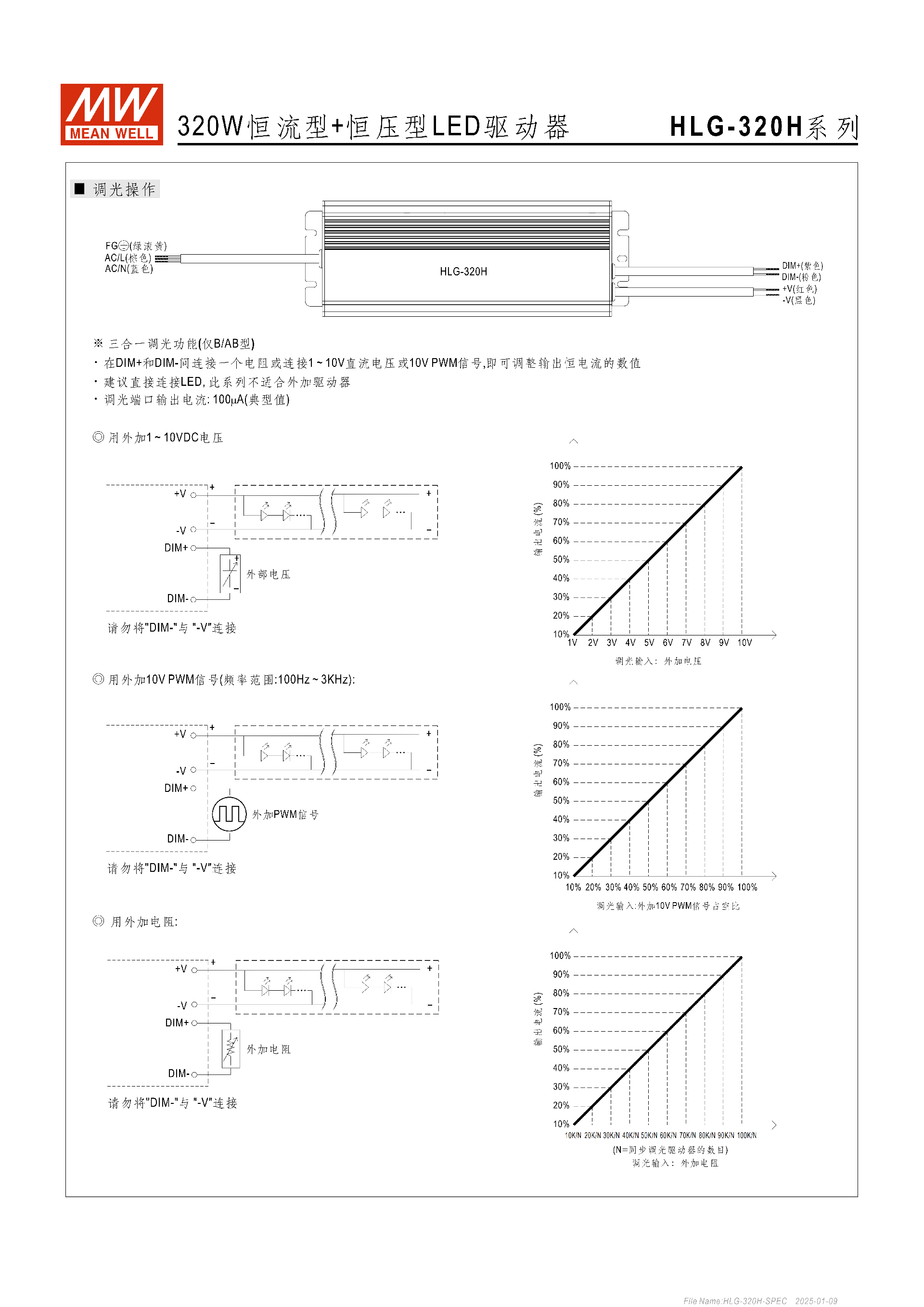

2. 調光功能（僅 B/AB 型支持三合一調光）
調光方式：1~10Vdc 直流電壓、10V PWM 信號（頻率 100Hz~3KHz）、外接電阻（10K~100KΩ）；
調光端口輸出電流：典型值100μA；
輸出電流與調光輸入線性匹配，1V/10% 占空比 / 10KΩ 對應 10% 輸出電流，10V/100% 占空比 / 100KΩ 對應 100% 輸出電流。
3. 保護功能
內置完善的保護機制，均支持異常移除后自動恢復：
過電流：恒流限制，保護閾值95~108%；
過電壓：打嗝模式，各型號保護電壓 14~65V 不等；
短路：關斷輸出電壓，重啟恢復；
過溫度：關斷輸出電壓，重啟恢復，工作機殼溫度 **-40℃~+90℃**。
五、物理與安裝參數
尺寸重量：機身2529043.8mm（LWH），單臺重1.88Kg，包裝為 8pcs/16Kg/0.92CUFT；
線材規格：輸入線為 SJOW 17AWG&H05RN-F 1.0mm3C，輸出線 12~30V 為 SJOW 14AWG2C，42~54V 為 SJOW 17AWG*2C；
防水配件：可選 M12（4/5PIN）、M15（2PIN）防水接頭，及 CJ04-1/2 電纜連接頭（分別適配 14-16AWG、18-22AWG）；
安裝適配：可選接線盒（適配 A/Blank 型），海拔超 2000 米時，環境溫度按3.5℃/1000m比例下降。
六、安規與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No.250.0-08、GB19510.1/14、KC61347、BIS IS 15885 等認證；
電磁兼容：
發射：符合 EN55015、EN55032 Class B、GB/T 17743 等；
抗擾：符合 EN61000-4 系列、EN61547 等，浪涌抗擾度線對地 4KV、線對線 2KV；
絕緣耐壓：I/P-O/P3.75KVAC，I/P-FG2.0KVAC，O/P-FG1.5KVAC；絕緣阻抗≥100M Ohms/500VDC。
關鍵問題
問題 1：HLG-320H 系列不同功能型號的核心選擇依據是什么？
答案：核心依據為防護等級需求、電壓 / 電流調節需求、調光功能需求：若需戶外高防護（IP67）且無調節 / 調光需求，選 Blank 型；需 IP65 且要調節輸出值，選 A 型；需 IP67 且要三合一調光，選 B 型；需 IP65 且兼具調節與調光，選 AB 型；需端子臺接線，選 C 型；需定時調光功能，選 D 型（安規申請中，需聯系明緯）。
問題 2：HLG-320H 系列的三合一調光功能如何實現，有哪些注意事項？
答案：該功能僅B/AB 型支持，可通過三種方式實現：①DIM+/DIM - 間接 1~10Vdc 直流電壓；②接 10V PWM 信號（頻率 100Hz~3KHz）；③接 10K~100KΩ 外接電阻，三種方式均實現輸出電流與調光輸入線性匹配。注意事項：調光端口輸出電流為 100μA，禁止將 DIM - 與 - V 直接連接，若需實現 0% 亮度，需搭配開關 / 繼電器 + 電阻按指定方式接線。
問題 3：HLG-320H 系列在實際應用中，環境與負載方面有哪些重要的使用限制？
答案：①溫度限制：工作機殼溫度為 - 40℃~+90℃，外殼溫度低于 75℃時壽命超 62000 小時，海拔超 2000 米時環境溫度按 3.5℃/1000m 下降；②負載限制：低輸入電壓下需減額輸出，總諧波失真達標要求負載≧50%（115/230VAC）/≧75%（277VAC）；③電路限制：230VAC 時，16A B 型斷路器僅可接 1 臺，C 型斷路器可接 2 臺，漏電流 < 0.75mA/277VAC；④EMC 限制：電源作為元件與終端設備結合后，終端制造商需重新確認整套裝置的 EMC 合規性。
