明緯HLG-240H 系列是 240W 恒流 + 恒壓型 LED 驅動器，輸入電壓覆蓋90~305VAC，輸出額定電壓為12V~54V，具備IP65/IP67高防護等級，金屬外殼設計適配戶內戶外安裝，轉換效率最高達93.5%，無風扇自然風冷可在 **-40℃~+90℃機殼溫度工作，壽命超62000 小時且提供7 年保固 **；系列分 Blank、A、B 等多種型號，支持內部電位器調節、三合一調光（1~10Vdc/10V PWM / 電阻）等功能，適配 LED 街道、高架、捕魚燈等多種照明場景，還符合多項安規與電磁兼容標準，具備過流、短路、過溫等完善的保護機制。

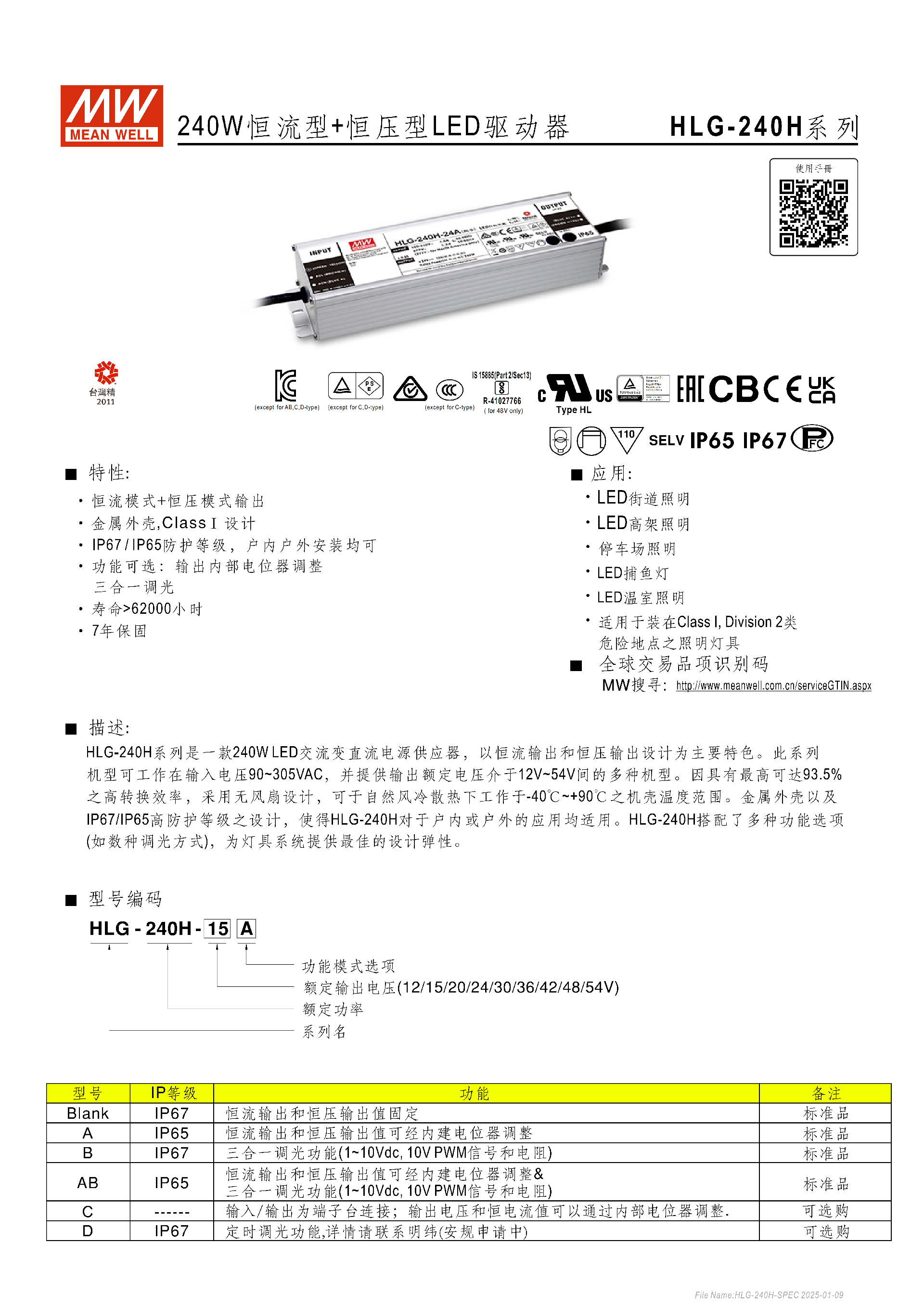

產品定位：明緯 HLG-240H 系列為240W 恒流型 + 恒壓型LED 交流變直流電源供應器，是兼具雙輸出模式的專業 LED 驅動器，金屬外殼 Class Ⅰ 設計，適配戶內戶外多場景安裝。
核心優勢：無風扇自然風冷設計，轉換效率最高達93.5%；機殼工作溫度范圍 **-40℃~+90℃；使用壽命超62000 小時 **（機殼溫度＜75℃時），官方提供7 年保固。
應用場景：LED 街道照明、LED 高架照明、停車場照明、LED 捕魚燈、溫室 LED 照明，還適用于 Class I, Division 2 類危險地點的照明燈具。
二、型號分類與核心功能
該系列分標準品與選購品，不同型號對應不同 IP 等級、功能配置，具體參數如下表：
| 型號 | IP 等級 | 核心功能 | 產品類型 |
|---|---|---|---|
| Blank | IP67 | 恒流 / 恒壓輸出值固定 | 標準品 |
| A | IP65 | 輸出值可通過內部電位器調整 | 標準品 |
| B | IP67 | 支持三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調節 + 三合一調光 | 標準品 |
| C | - | 輸入 / 輸出端子臺連接；內部電位器調節電壓 / 電流 | 可選購 |
| D | IP67 | 定時調光（安規申請中，詳情咨詢明緯） | 可選購 |

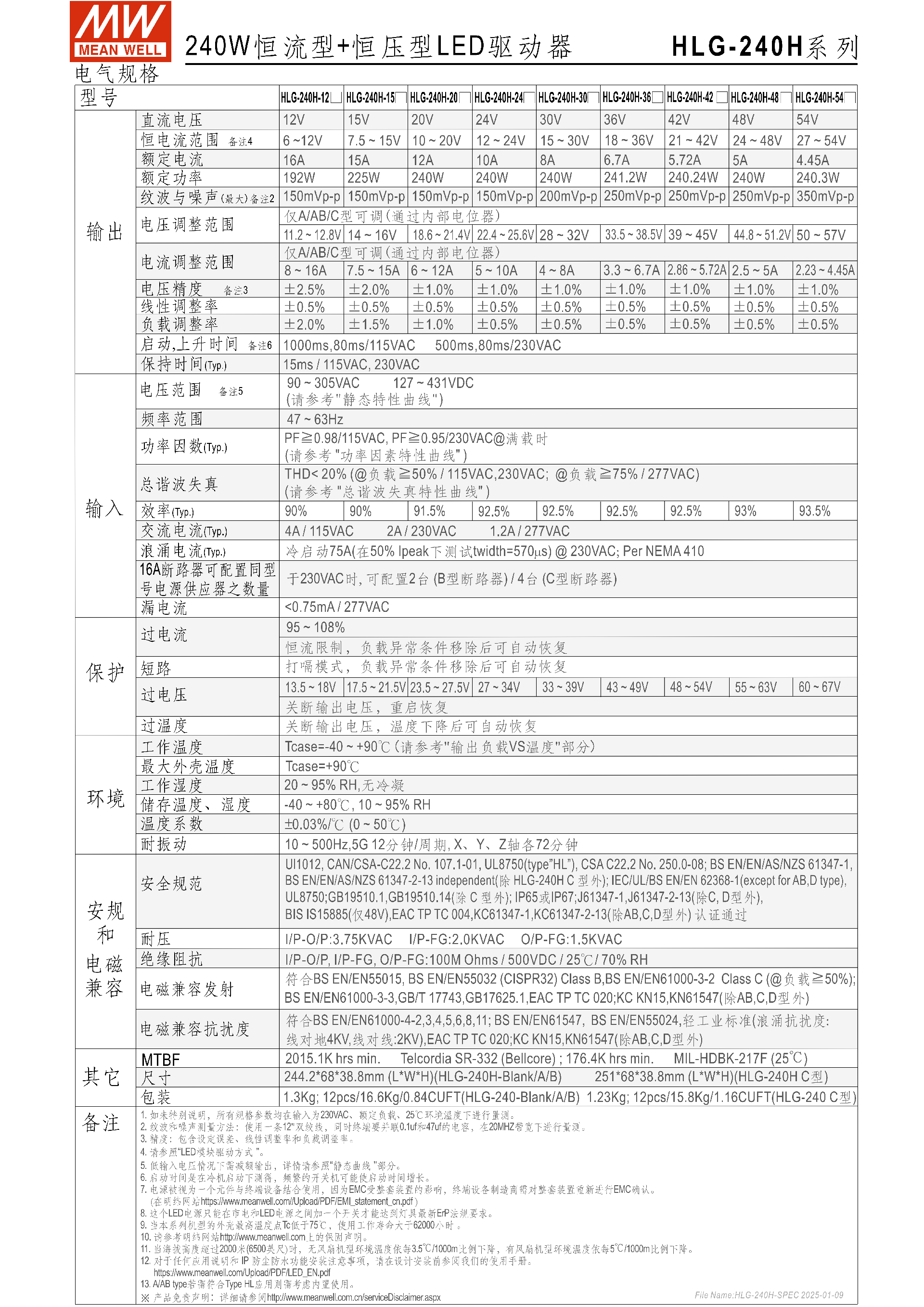

三、關鍵電氣規格
輸入?yún)?shù)
電壓范圍：90~305VAC（127~431VDC），低輸入電壓需減額輸出；
頻率范圍：47~63Hz；
功率因數：滿載時PF≥0.98/115VAC、PF≥0.95/230VAC；
總諧波失真：THD<20%（負載≥50%/115/230VAC；負載≥75%/277VAC）。
輸出參數輸出額定電壓覆蓋12V~54V，各型號核心輸出參數（額定 / 功率 / 效率）如下表（核心款）：
型號 額定電壓 額定電流 額定功率 最高轉換效率 紋波噪聲（最大） HLG-240H-12 12V 16A 192W 90% 150mVp-p HLG-240H-24 24V 10A 240W 92.5% 150mVp-p HLG-240H-48 48V 5A 240W 93% 250mVp-p HLG-240H-54 54V 4.45A 240.3W 93.5% 350mVp-p 電壓 / 電流調節：僅 A/AB/C 型支持，通過內部電位器實現，如 12V 型號電壓調節范圍11.2~12.8V、電流8~16A；
電壓精度：±0.5%~±2.5%（含設定誤差、線性 / 負載調整率）。
電氣保護全系列具備完善的自動恢復式保護機制：
過電流：恒流限制，負載異常移除后自動恢復；
短路：打嗝模式，負載異常移除后自動恢復；
過電壓：關斷輸出，電壓恢復后重啟；
過溫度：關斷輸出，機殼溫度下降后自動恢復。

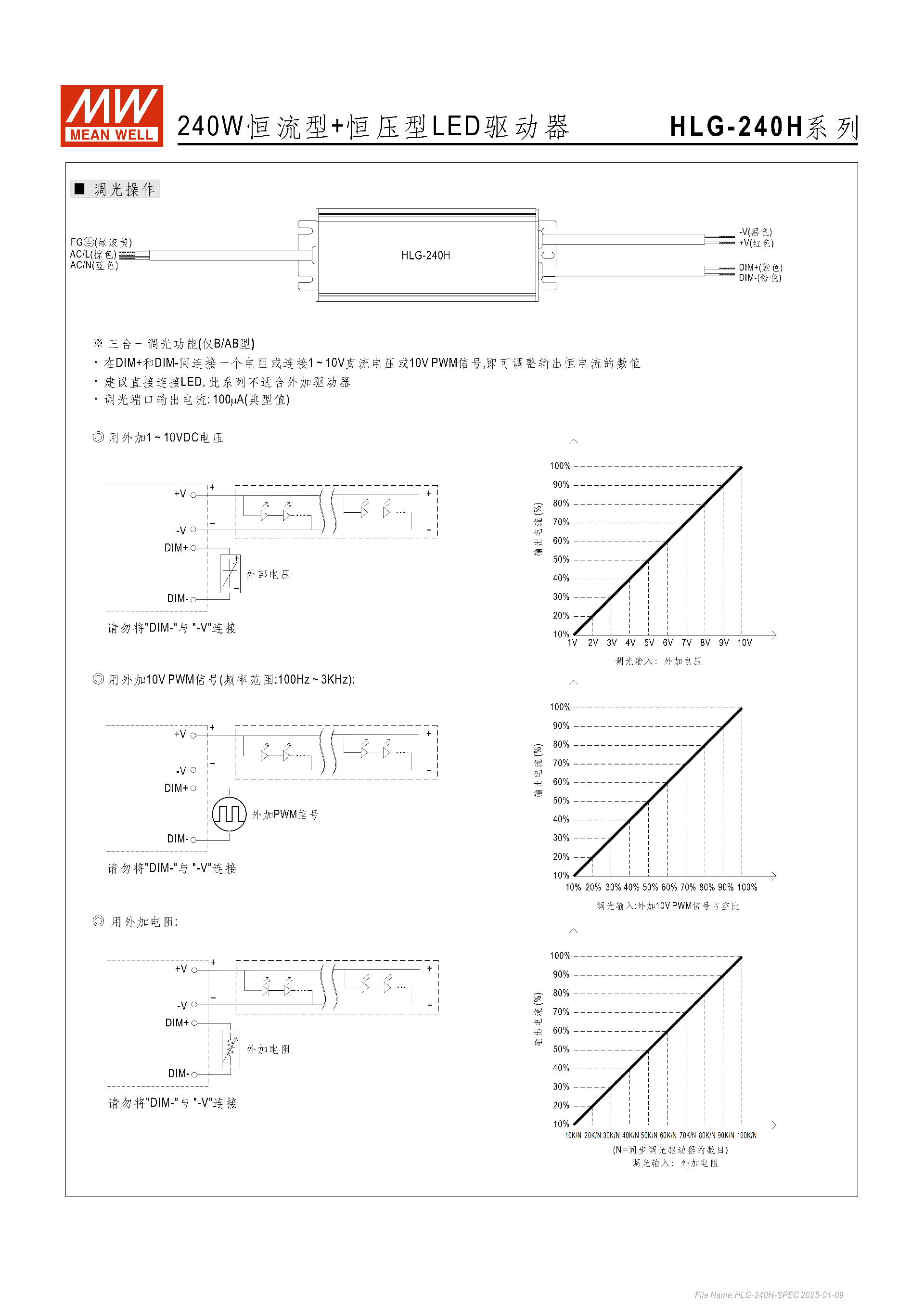

四、調光功能（僅 B/AB 型支持）
核心類型：三合一調光，調光端口輸出電流100μA（典型值），禁止將 DIM - 與 - V 連接；
調光方式
1~10Vdc 直流電壓：1V 對應 10% 輸出電流，10V 對應 100% 輸出電流；
10V PWM 信號：頻率100Hz~3KHz，占空比 10%~100% 對應輸出電流 10%~100%；
外接電阻：電阻值10K/N~100K/N（N 為同步調光驅動器數目），電阻越小輸出電流越高。
五、環境與物理特性
環境參數
工作濕度：20~95%RH，無冷凝；
儲存條件：-40~+80℃，10~95%RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz，5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；
海拔降額：超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。
物理尺寸與重量
常規型號（Blank/A/B/AB）：244.26838.8mm（LWH），單重 1.3Kg，12pcs/16.6Kg；
C 型：2516838.8mm（LWH），單重 1.23Kg，12pcs/15.8Kg；
MTBF：最低2015.1K hrs（Telcordia SR-332）、176.4K hrs（MIL-HDBK-217F）。
六、安規與電磁兼容
安全規范：符合 UL8750、GB19510.1/14、EN61347-1/2-13 等多項標準；
耐壓與絕緣：I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC；絕緣阻抗100MΩ/500VDC/25℃/70%RH；
電磁兼容
發射：符合 EN55015、GB/T17743 等，Class B 等級；
抗擾度：符合 EN61000-4 系列、EN61547 等，浪涌抗擾度線對線 4KV、線對地 2KV。
七、結構與可選配件
接線方式
常規型號：線材連接，不同電壓線規不同（12~20V 為 SJOW 14AWG*2C）；
C 型：端子臺連接，交流引腳 1=FG、2=AC/L、3=AC/N；直流引腳 1=-V、2=+V。
可選配件
防水接頭：M12（4/5PIN，最大 10A）、M15（2PIN，最大 12A）；
電纜連接頭：CJ04-1（適配 14~16AWG）、CJ04-2（適配 18~22AWG）；
接線盒：適配 A/Blank 型，需單獨咨詢明緯。
八、性能曲線與使用注意

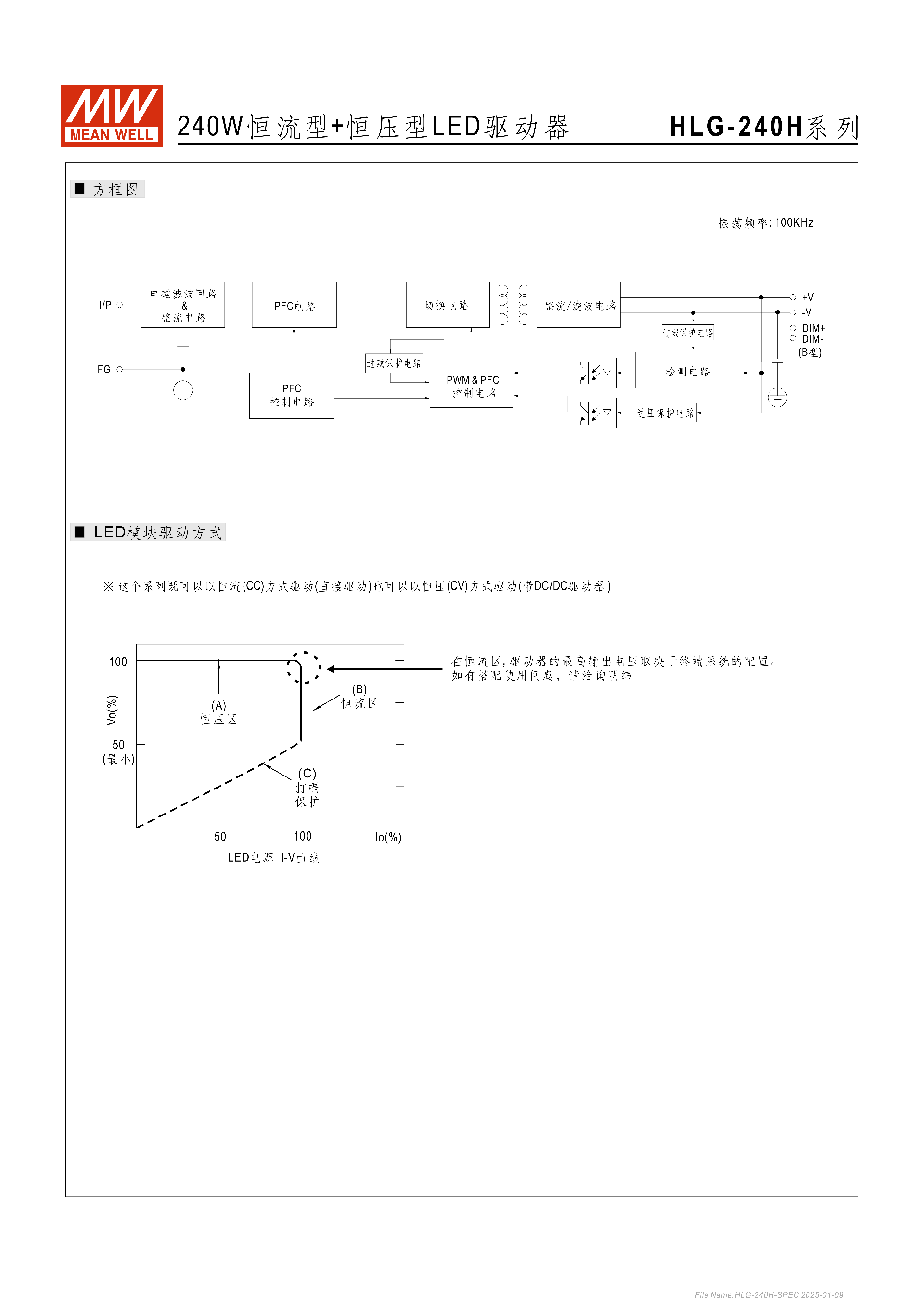

核心性能曲線：提供 LED 電源 I-V 曲線、輸出負載 vs 溫度、功率因數、總諧波失真、效率、壽命 vs 機殼溫度等參考曲線；
關鍵使用注意
紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1μF+47μF 電容，20MHz 帶寬下測試；
頻繁開關機會增加啟動時間（冷機啟動 1000ms/115VAC、500ms/230VAC）；
需在市電與驅動器間加開關以滿足 ErP 法規要求；
EMC 受整套燈具裝置影響，終端制造商需重新確認 EMC 合規性。
關鍵問題
問題 1（產品選型類）：HLG-240H 系列不同 IP 等級的型號各有哪些，分別適配什么安裝場景？
答案：該系列 IP67 等級的型號為 Blank、B、D，IP65 等級的為 A、AB，C 型無 IP 等級；IP67 型號防護等級更高，適配戶外潮濕、多粉塵、淋雨等惡劣環境（如街道照明、捕魚燈）；IP65 型號適配戶外防護要求稍低或半戶外場景（如停車場、溫室照明）；C 型因無 IP 等級，僅適配戶內固定安裝場景（需端子臺連接的工況）。
問題 2（功能應用類）：HLG-240H 系列的三合一調光功能僅哪些型號支持，具體有哪三種調光方式，核心操作要求是什么？
答案：三合一調光功能僅B 型和 AB 型支持，三種調光方式分別為外接 1~10Vdc 直流電壓、外接 10V PWM 信號（頻率 100Hz~3KHz）、外接電阻（10K/N~100K/N，N 為同步調光驅動器數）；核心操作要求為調光端口輸出電流典型值 100μA，嚴禁將 DIM - 引腳與 - V 引腳連接，否則會導致調光功能故障。
問題 3（使用保障類）：HLG-240H 系列的使用壽命超 62000 小時的前提是什么，使用中還有哪些環境 / 工況會導致產品降額運行？
答案：產品壽命 > 62000 小時的核心前提是機殼最高溫度點 Tc 低于 75℃；導致降額運行的工況包括：1. 輸入電壓處于 90~305VAC 的低電壓區間時，輸出功率需減額；2. 安裝海拔高度超過 2000 米時，無風扇機型的環境工作溫度需按3.5℃/1000 米的比例下降；3. 機殼溫度接近或達到 + 90℃時，輸出負載需根據 “輸出負載 vs 溫度” 曲線減額。
