HLG-185H 系列 LED 驅動器全型號及核心參數
該系列核心型號按額定輸出電壓劃分，涵蓋 12V/15V/30V/36V/42V/48V/54V 共 7 檔，每檔電壓可搭配Blank/A/B/AB/D5 種功能模式（D 型為可選購，安規申請中），型號編碼規則為：HLG-185H-額定電壓-功能模式（例：HLG-185H-24A，24 為額定 24V，A 為功能模式）。
各電壓基礎型號核心電氣參數（Blank 型，標準品）
| 型號 | 額定輸出電壓 | 額定輸出電流 | 額定輸出功率 | 電壓調整范圍 | 恒流調整范圍 | 紋波與噪聲 |
|---|---|---|---|---|---|---|
| HLG-185H-12 | 12V | 13A | 156W | 10.8~13.5V | 6.5~13A | 150mVp-p |
| HLG-185H-15 | 15V | 11.5A | 172.5W | 13.5~17V | 5.75~11.5A | 150mVp-p |
| HLG-185H-30 | 30V | 6.2A | 186W | 27~33V | 3.1~6.2A | 200mVp-p |
| HLG-185H-36 | 36V | 5.2A | 187.2W | 33~40V | 2.6~5.2A | 200mVp-p |
| HLG-185H-42 | 42V | 4.4A | 184.8W | 38~46V | 2.2~4.4A | 200mVp-p |
| HLG-185H-48 | 48V | 3.9A | 187.2W | 43~53V | 1.95~3.9A | 200mVp-p |
| HLG-185H-54 | 54V | 3.45A | 186.3W | 49~58V | 1.72~3.45A | 200mVp-p |
同電壓不同功能模式型號說明
同一額定電壓可搭配 5 種功能模式，僅IP 等級和功能配置不同，電氣輸出參數（電壓 / 電流 / 功率）完全一致，各模式對應型號及核心差異如下：
| 功能模式 | 對應型號示例 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|---|
| Blank | HLG-185H-48 | IP67 | 恒流 / 恒壓輸出值固定 | 標準品 |
| A | HLG-185H-48A | IP65 | 內建電位器調節恒流 / 恒壓輸出 | 標準品 |
| B | HLG-185H-48B | IP67 | 三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | HLG-185H-48AB | IP65 | 電位器調節 + 三合一調光 | 標準品 |
| D | HLG-185H-48D | IP67 | 定時調光（詳情需聯系明緯） | 可選購 |
型號選型關鍵提示
優先根據LED 燈具額定工作電壓選擇對應電壓檔型號，確保與燈具匹配；
戶外使用優先選IP67（Blank/B/D 型），室內使用可選IP65（A/AB 型）；
無需調節輸出、無調光需求：選Blank 型；
需手動調節恒流 / 恒壓輸出、無調光需求：選A 型；
無需調節輸出、需調光功能：選B 型；
需調節輸出 + 調光功能：選AB 型；
有定時調光需求：聯系明緯選購D 型（安規申請中）。
通用參數（全型號一致）
所有型號輸入電壓均為90~305VAC/127~431VDC，頻率 47~63Hz，轉換效率最高 94%，工作機殼溫度 - 40℃~+90℃，均具備過流 / 過溫 / 短路 / 過壓保護，金屬外殼 Class Ⅰ 設計。

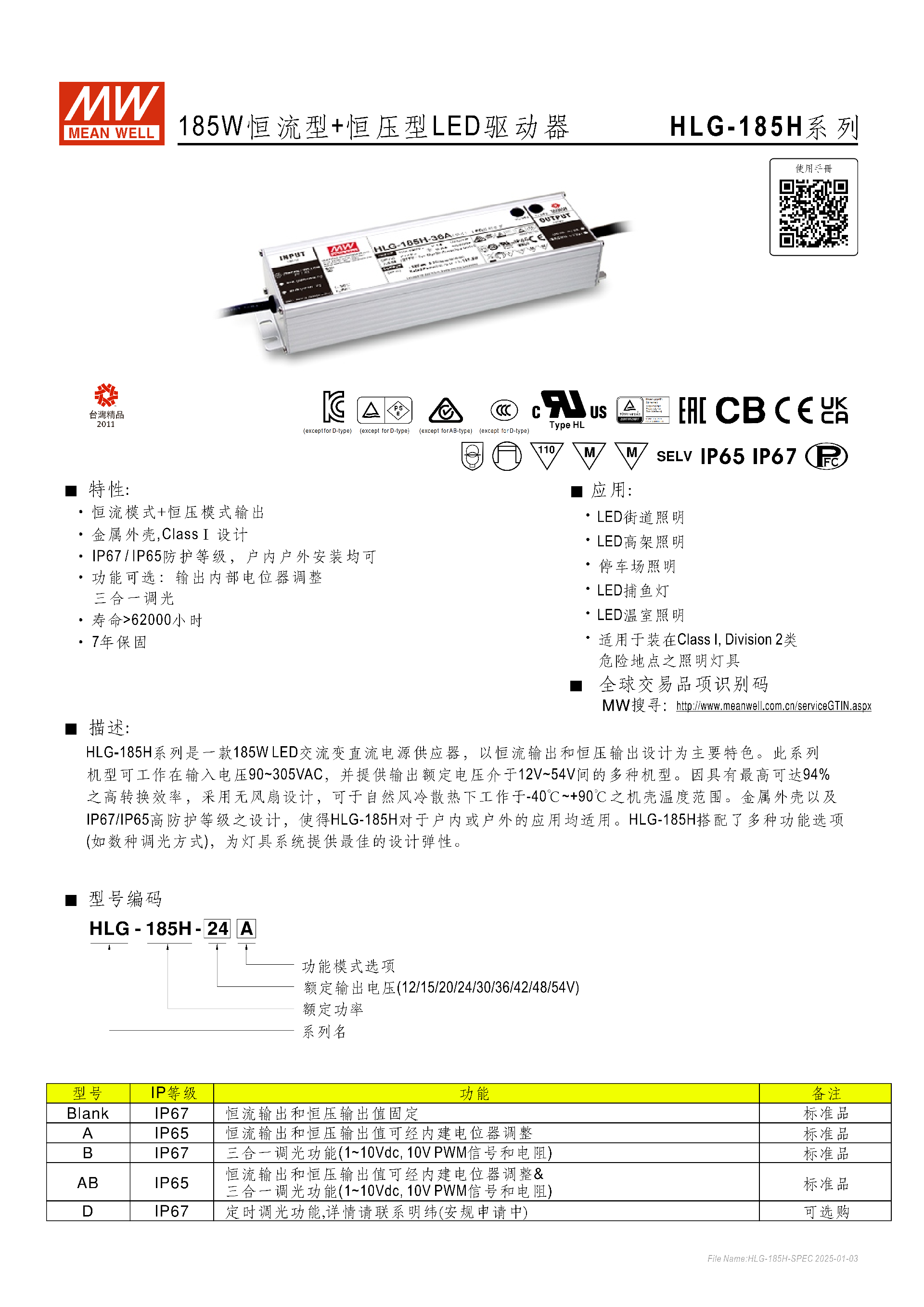

明緯HLG-185H 系列是 185W 恒流 + 恒壓型 LED 驅動器，采用金屬外殼 Class Ⅰ 設計，具備IP65/IP67高防護等級，輸入電壓覆蓋90~305VAC，輸出額定電壓為 12V~54V 多檔位，轉換效率最高達94%，無風扇設計可在 **-40℃~+90℃機殼溫度下工作，擁有 Blank/A/B/AB/D 五種功能型號，支持內建電位器調節、三合一調光（1~10Vdc/10V PWM / 電阻）等功能，壽命超62000 小時且提供7 年保固 **，適配 LED 街道、高架、溫室等戶內外照明場景，還可用于 Class I, Division 2 類危險地點照明。
一、產品基礎信息
明緯HLG-185H 系列為185W恒流 + 恒壓雙模式 LED 交流變直流驅動器，屬 Class Ⅰ 金屬外殼設計，是戶內外通用型電源供應器，適配多類 LED 照明場景，且可用于Class I, Division 2 類危險地點的照明燈具，提供7 年保固，外殼最高溫度點 Tc 低于 75℃時工作壽命 **＞62000 小時 **。
二、核心特性

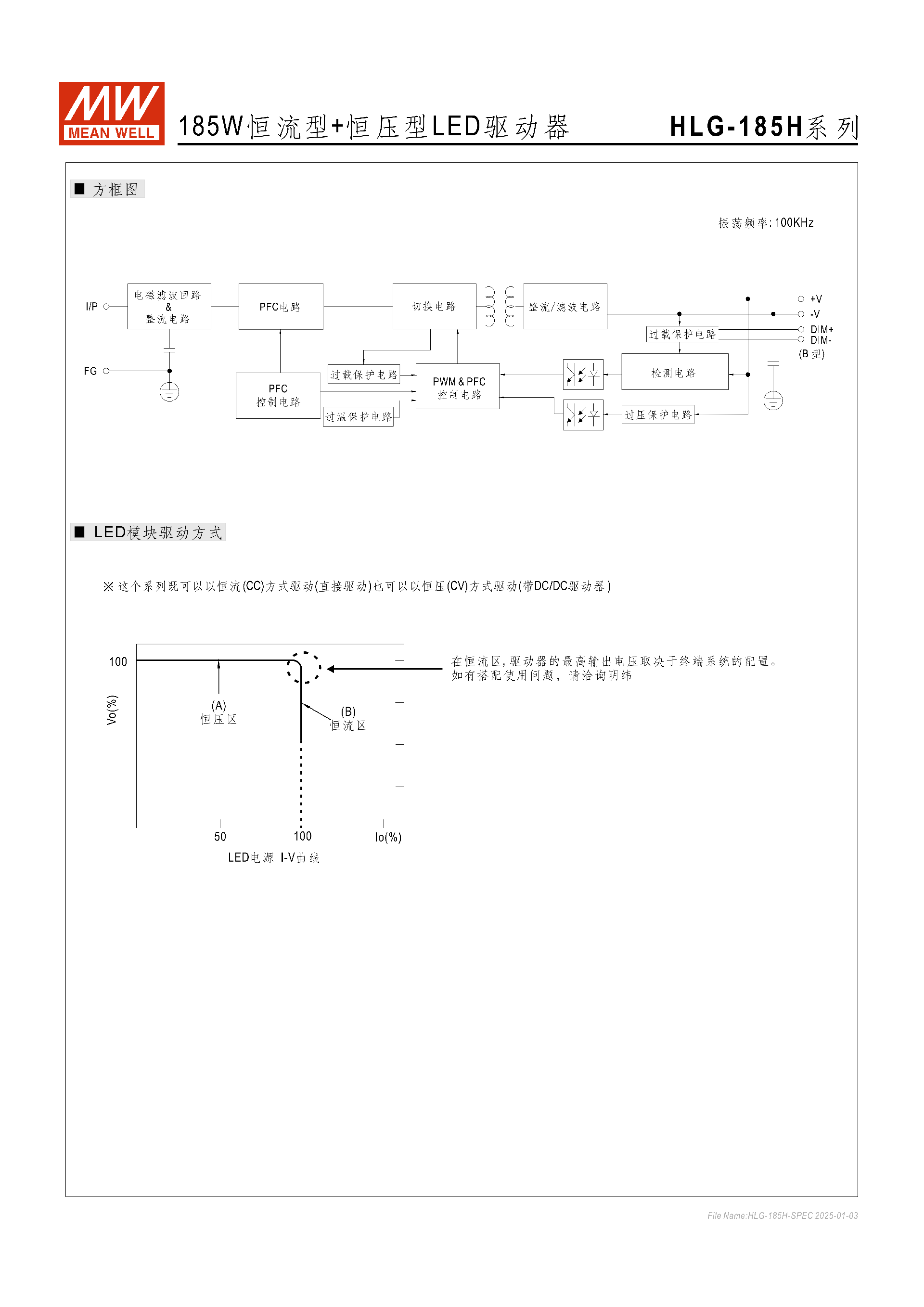

輸出模式：恒流 (CC)+ 恒壓 (CV) 雙模式，可直接恒流驅動 LED 模塊，也可恒壓搭配 DC/DC 驅動器驅動；
防護與散熱：IP65/IP67 高防護等級，無風扇自然風冷設計，轉換效率最高達94%；
環境適配：可在 **-40℃~+90℃機殼溫度下工作，耐振動性為 10~500Hz、5G，海拔超 2000 米時，每 1000 米環境溫度按3.5℃** 比例降額；
通用屬性：全球交易品項可通過明緯官網查詢 GTIN，全系列為明緯標準品（D 型為可選購）。
三、型號分類與功能
該系列按 IP 等級和功能分為 5 類型號，核心參數與功能如下表：
| 型號 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| Blank | IP67 | 恒流 / 恒壓輸出值固定 | 標準品 |
| A | IP65 | 內建電位器調節恒流 / 恒壓輸出 | 標準品 |
| B | IP67 | 三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調節 + 三合一調光 | 標準品 |
| D | IP67 | 定時調光（安規申請中） | 可選購 |
| 型號編碼規則：HLG-185H - 額定電壓 - 功能模式（例：HLG-185H-24A，24 為額定 24V，A 為功能模式）。 |

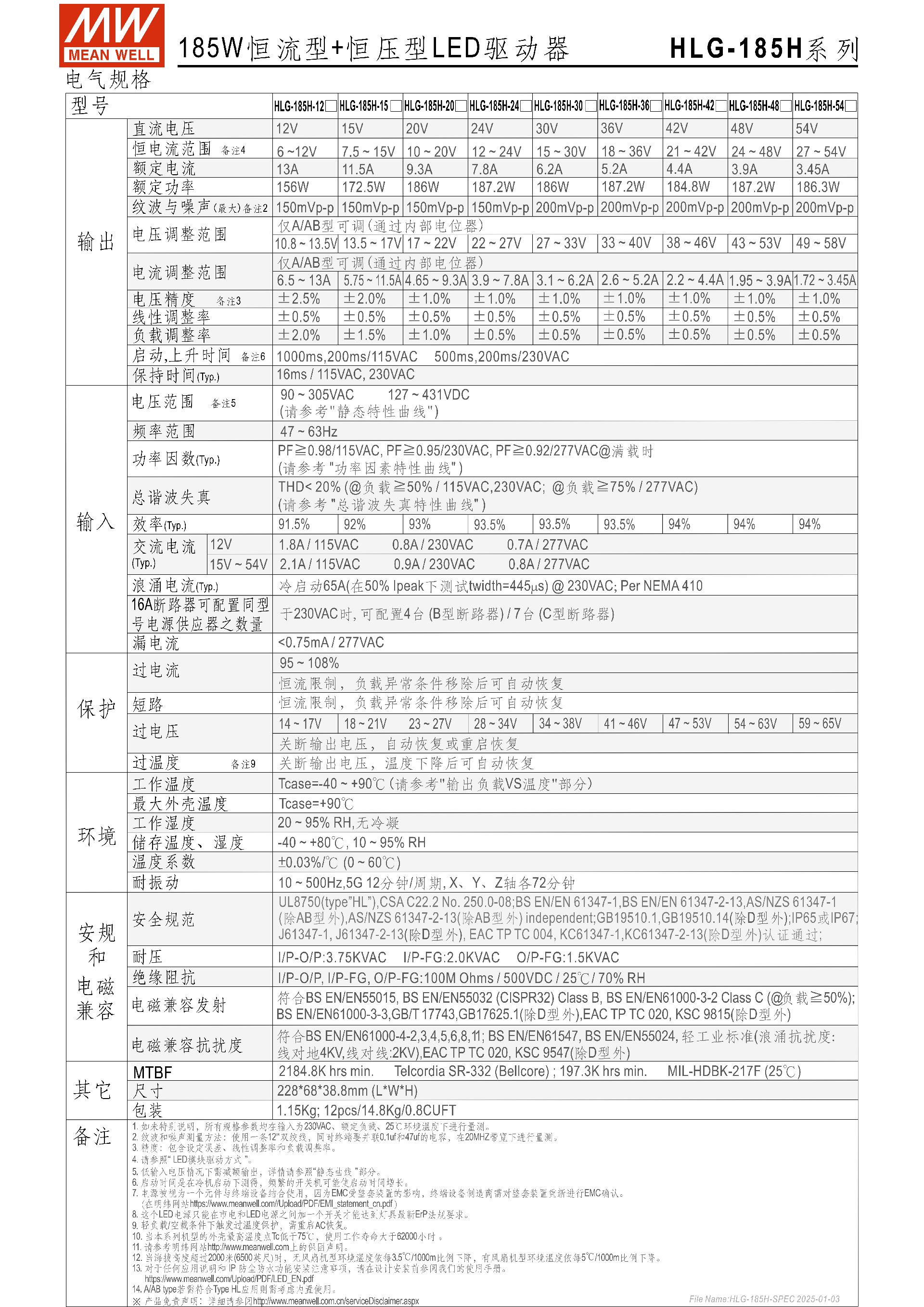

四、關鍵電氣規格
輸入?yún)?shù)：交流電壓90~305VAC，直流電壓 127~431VDC，頻率范圍47~63Hz；
輸出參數：額定電壓分 9 檔（12/15/20/24/30/36/42/48/54V），額定功率約 156W~187.2W，紋波與噪聲為 150mVp-p（12/15V）/200mVp-p（其余電壓），電壓 / 電流調整率 ±0.5%~±1.0%；
功率因數：滿載時115VAC≧0.98、230VAC≧0.95、277VAC≧0.92；
保護功能：具備過流、過溫、短路、過壓保護，除輕負載 / 空載過溫需重啟 AC 恢復外，其余異常移除后可自動恢復；
耐壓與絕緣：I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC；絕緣阻抗 100MΩ/500VDC/25℃；
其他：漏電流＜0.75mA/277VAC，MTBF 按 Telcordia SR-332 標準最小2184.8K 小時，按 MIL-HDBK-217F（25℃）最小 197.3K 小時。
五、調光功能（僅 B/AB 型支持）

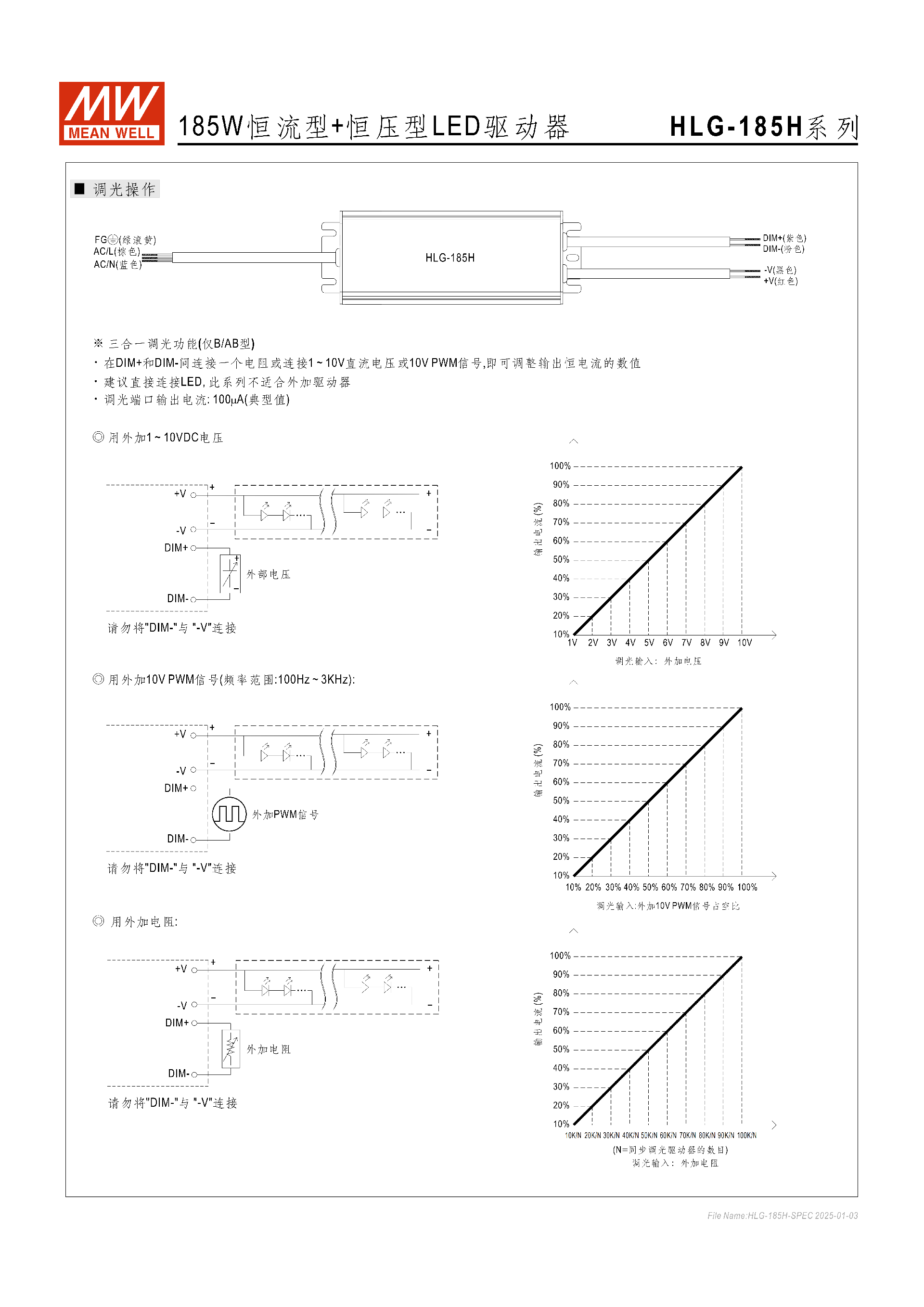

調光方式：三合一調光，支持 DIM + 與 DIM - 間接電阻、1~10Vdc 直流電壓、10V PWM 信號（頻率 100Hz~3KHz）三種方式，調光端口輸出電流典型值 100μA，禁止將 DIM - 與 - V 連接；
調光比例：外加 1~10Vdc 電壓時，電壓與輸出電流線性對應；外加 10V PWM 信號時，占空比與輸出電流線性對應；外加電阻時，電阻值 10K/N~100K/N（N 為同步調光驅動器數目）對應輸出電流 0%~100%。
六、結構與安裝
機身尺寸：2286838.8mm(LWH)，公差 ±1mm，凈重 1.15Kg，12pcs 整箱重 14.8Kg/0.8CUFT；
線材規格：輸入輸出線為 SJOW 17AWG&H05RN-F（12/15V 為 SJOW 14AWG），B/AB 型額外配備 UL2517 20AWG 調光線材；
防水配件：可選M12（4/5PIN，最大 10A）、M15（2PIN，最大 12A）防水接頭，以及 CJ04-1（適配 14~16AWG）、CJ04-2（適配 18~22AWG）電纜連接頭（可單獨訂購）；
可選配件：A/Blank 型可搭配專用接線盒，安裝手冊可查閱明緯官網。
七、電磁兼容
電磁兼容發射：符合 BS EN/EN55015、BS EN/EN55032（CISPR32）Class B、GB/T 17743 等標準；
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN61547 等標準，浪涌抗擾度線對線 4KV、線對地 2KV；
總諧波失真：THD<20%（50%/115/230VAC、75%/277VAC 負載）。
八、應用場景
LED 街道照明、LED 高架照明、停車場照明、LED 捕魚燈、溫室 LED 照明，以及 Class I, Division 2 類危險地點的照明燈具。
關鍵問題
問題 1（功能選型）：HLG-185H 系列不同功能型號的核心區別是什么，如何根據照明需求選型？
答案：核心區別在于IP 防護等級和功能配置，Blank（IP67，固定輸出）、A（IP65，電位器調節輸出）、B（IP67，三合一調光）、AB（IP65，調節 + 調光）、D（IP67，定時調光，選購）；戶外無調光需求選 Blank，戶外需調光選 B，室內需調節輸出選 A，室內需調節 + 調光選 AB，有定時調光需求可聯系明緯選購 D 型。
問題 2（調光操作）：HLG-185H 系列的三合一調光功能僅哪些型號支持，具體有哪幾種調光方式，操作時有什么禁忌？
答案：僅B/AB 型支持三合一調光；調光方式為在 DIM + 與 DIM - 間外接 1~10Vdc 直流電壓、外接 10V PWM 信號（100Hz~3KHz）、外接電阻（10K/N~100K/N，N 為同步調光數）三種；操作禁忌為嚴禁將 DIM - 引腳與 - V 引腳直接連接，避免電路故障。
問題 3（環境與壽命）：HLG-185H 系列的工作溫度范圍是多少，影響其使用壽命的關鍵因素是什么，如何保證其超 62000 小時的工作壽命？
答案：機殼工作溫度范圍為 **-40℃~+90℃；影響壽命的關鍵因素是機殼最高溫度點 Tc**；當使用時將機殼最高溫度點 Tc 控制在75℃以下，即可保證該系列驅動器的工作壽命大于 62000 小時，同時海拔超 2000 米時需按每 1000 米 3.5℃降額使用環境溫度
