HLG-185H 系列 LED 驅動器全型號及核心參數

該系列核心型號按額定輸出電壓劃分，涵蓋 12V/15V/30V/36V/42V/48V/54V 共 7 檔，每檔電壓可搭配Blank/A/B/AB/D5 種功能模式（D 型為可選購，安規申請中），型號編碼規則為：HLG-185H-額定電壓-功能模式（例：HLG-185H-24A，24 為額定 24V，A 為功能模式）。

各電壓基礎型號核心電氣參數（Blank 型，標準品）

同電壓不同功能模式型號說明

同一額定電壓可搭配 5 種功能模式，僅IP 等級和功能配置不同，電氣輸出參數（電壓 / 電流 / 功率）完全一致，各模式對應型號及核心差異如下：

型號選型關鍵提示

1. 優先根據LED 燈具額定工作電壓選擇對應電壓檔型號，確保與燈具匹配；

2. 戶外使用優先選IP67（Blank/B/D 型），室內使用可選IP65（A/AB 型）；

3. 無需調節輸出、無調光需求：選Blank 型；

4. 需手動調節恒流 / 恒壓輸出、無調光需求：選A 型；

5. 無需調節輸出、需調光功能：選B 型；

6. 需調節輸出 + 調光功能：選AB 型；

7. 有定時調光需求：聯系明緯選購D 型（安規申請中）。

通用參數（全型號一致）

所有型號輸入電壓均為90~305VAC/127~431VDC，頻率 47~63Hz，轉換效率最高 94%，工作機殼溫度 - 40℃~+90℃，均具備過流 / 過溫 / 短路 / 過壓保護，金屬外殼 Class Ⅰ 設計。

明緯HLG-185H 系列是 185W 恒流 + 恒壓型 LED 驅動器，采用金屬外殼 Class Ⅰ 設計，具備IP65/IP67高防護等級，輸入電壓覆蓋90~305VAC，輸出額定電壓為 12V~54V 多檔位，轉換效率最高達94%，無風扇設計可在 **-40℃~+90℃機殼溫度下工作，擁有 Blank/A/B/AB/D 五種功能型號，支持內建電位器調節、三合一調光（1~10Vdc/10V PWM / 電阻）等功能，壽命超62000 小時且提供7 年保固 **，適配 LED 街道、高架、溫室等戶內外照明場景，還可用于 Class I, Division 2 類危險地點照明。

一、產品基礎信息

明緯HLG-185H 系列為185W恒流 + 恒壓雙模式 LED 交流變直流驅動器，屬 Class Ⅰ 金屬外殼設計，是戶內外通用型電源供應器，適配多類 LED 照明場景，且可用于Class I, Division 2 類危險地點的照明燈具，提供7 年保固，外殼最高溫度點 Tc 低于 75℃時工作壽命 **＞62000 小時 **。

二、核心特性

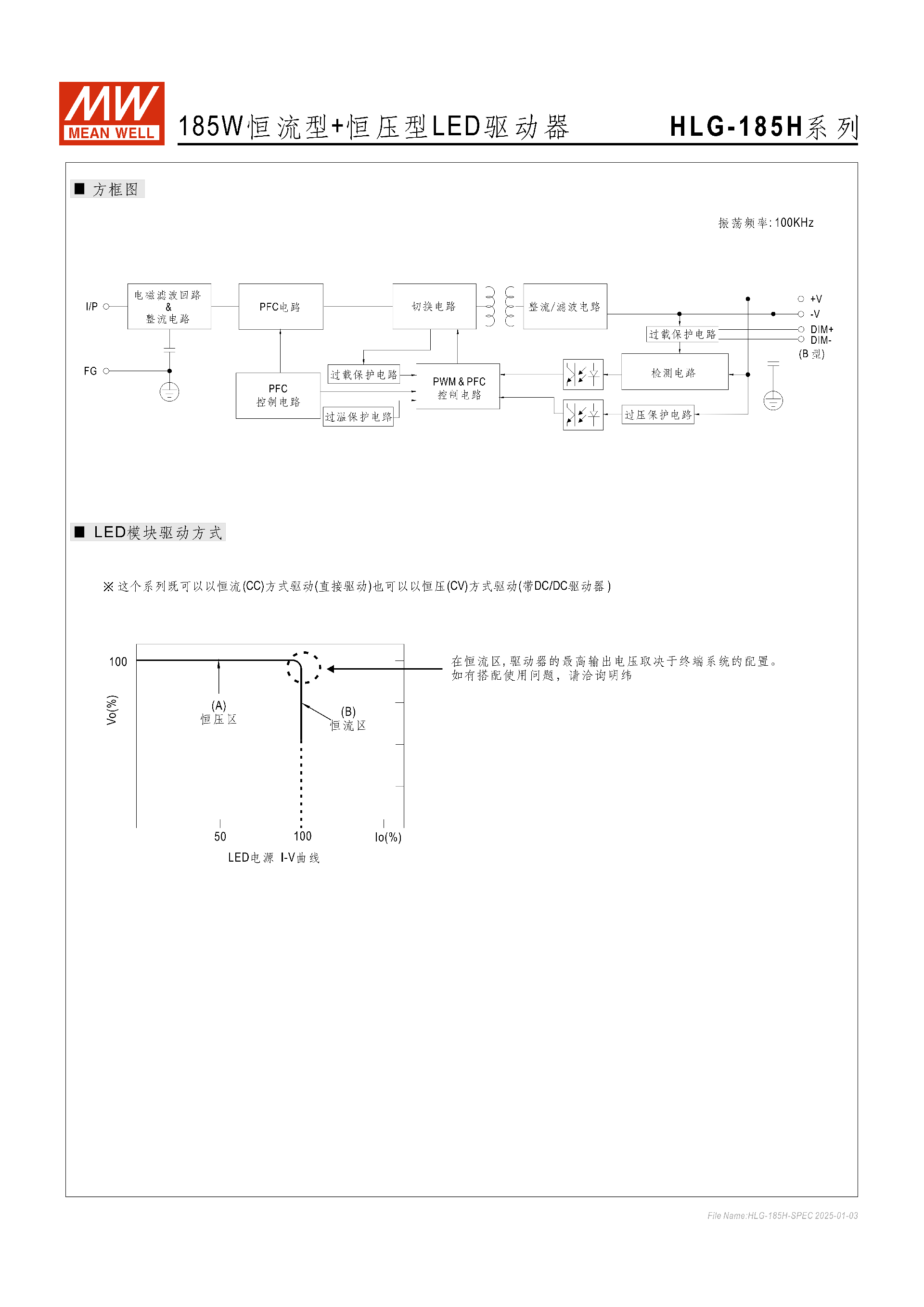

1. 輸出模式：恒流 (CC)+ 恒壓 (CV) 雙模式，可直接恒流驅動 LED 模塊，也可恒壓搭配 DC/DC 驅動器驅動；

2. 防護與散熱：IP65/IP67 高防護等級，無風扇自然風冷設計，轉換效率最高達94%；

3. 環境適配：可在 **-40℃~+90℃機殼溫度下工作，耐振動性為 10~500Hz、5G，海拔超 2000 米時，每 1000 米環境溫度按3.5℃** 比例降額；

4. 通用屬性：全球交易品項可通過明緯官網查詢 GTIN，全系列為明緯標準品（D 型為可選購）。

三、型號分類與功能

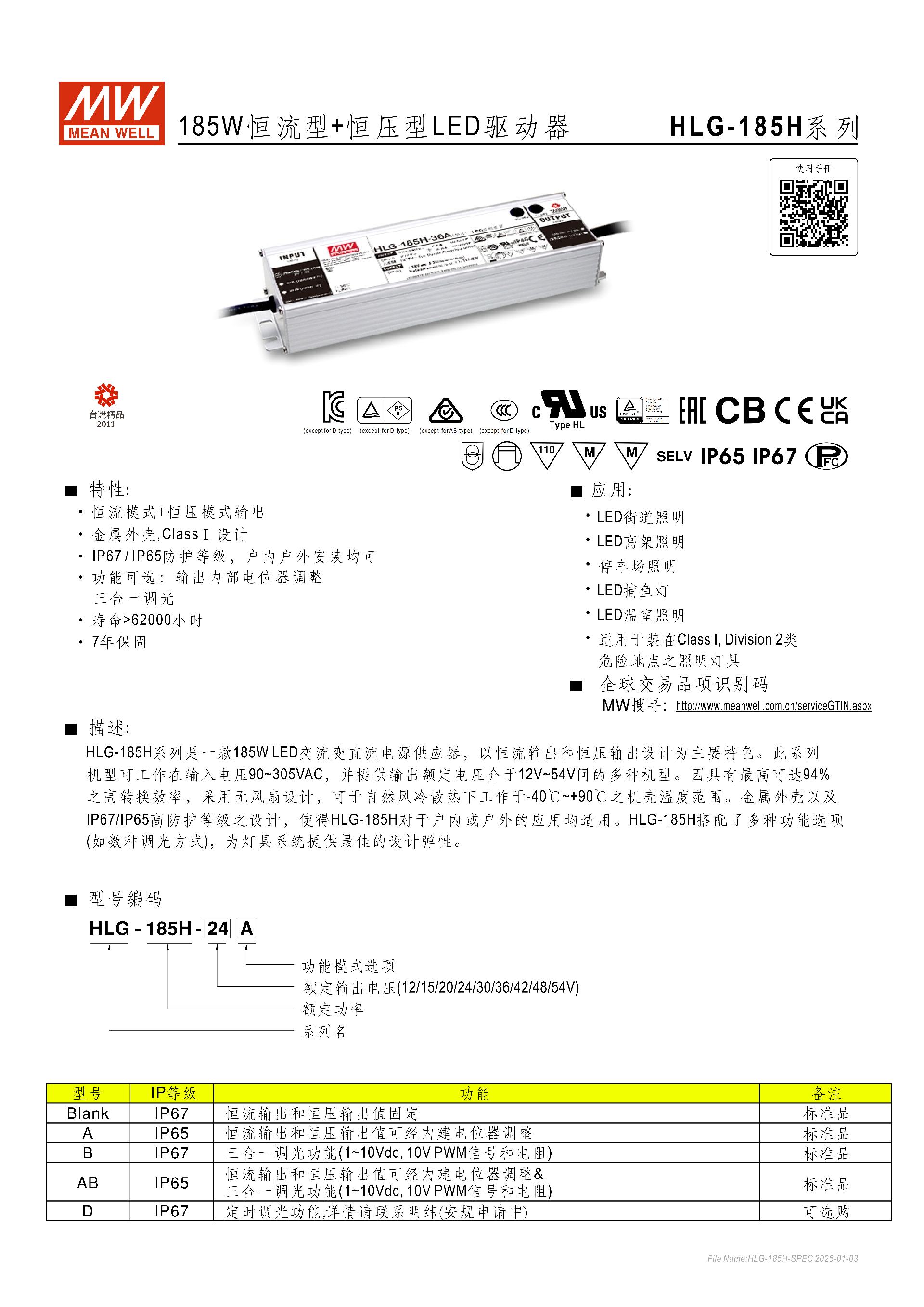

該系列按 IP 等級和功能分為 5 類型號，核心參數與功能如下表：

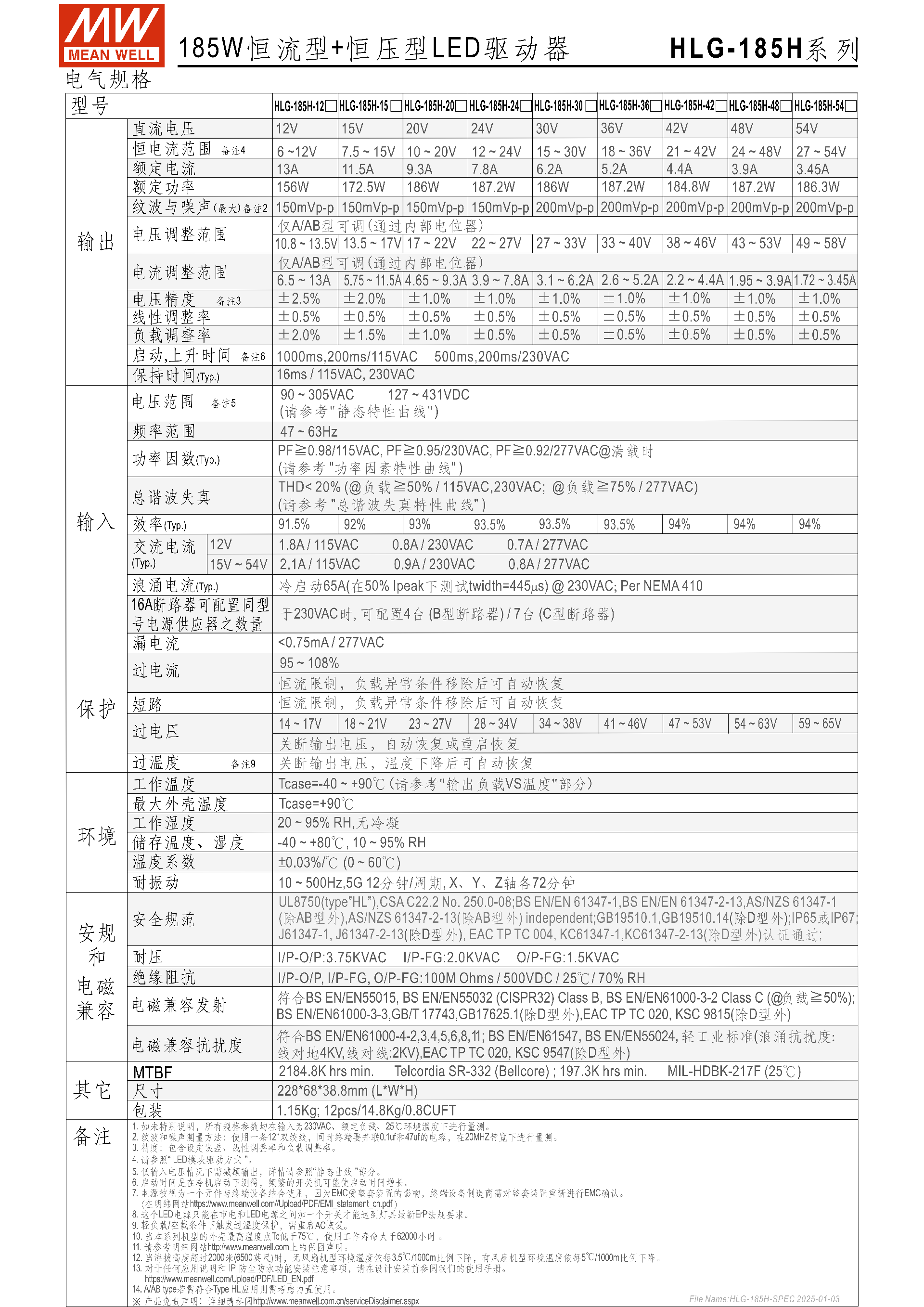

四、關鍵電氣規格

1. 輸入?yún)?shù)：交流電壓90~305VAC，直流電壓 127~431VDC，頻率范圍47~63Hz；

2. 輸出參數：額定電壓分 9 檔（12/15/20/24/30/36/42/48/54V），額定功率約 156W~187.2W，紋波與噪聲為 150mVp-p（12/15V）/200mVp-p（其余電壓），電壓 / 電流調整率 ±0.5%~±1.0%；

3. 功率因數：滿載時115VAC≧0.98、230VAC≧0.95、277VAC≧0.92；

4. 保護功能：具備過流、過溫、短路、過壓保護，除輕負載 / 空載過溫需重啟 AC 恢復外，其余異常移除后可自動恢復；

5. 耐壓與絕緣：I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC；絕緣阻抗 100MΩ/500VDC/25℃；

6. 其他：漏電流＜0.75mA/277VAC，MTBF 按 Telcordia SR-332 標準最小2184.8K 小時，按 MIL-HDBK-217F（25℃）最小 197.3K 小時。

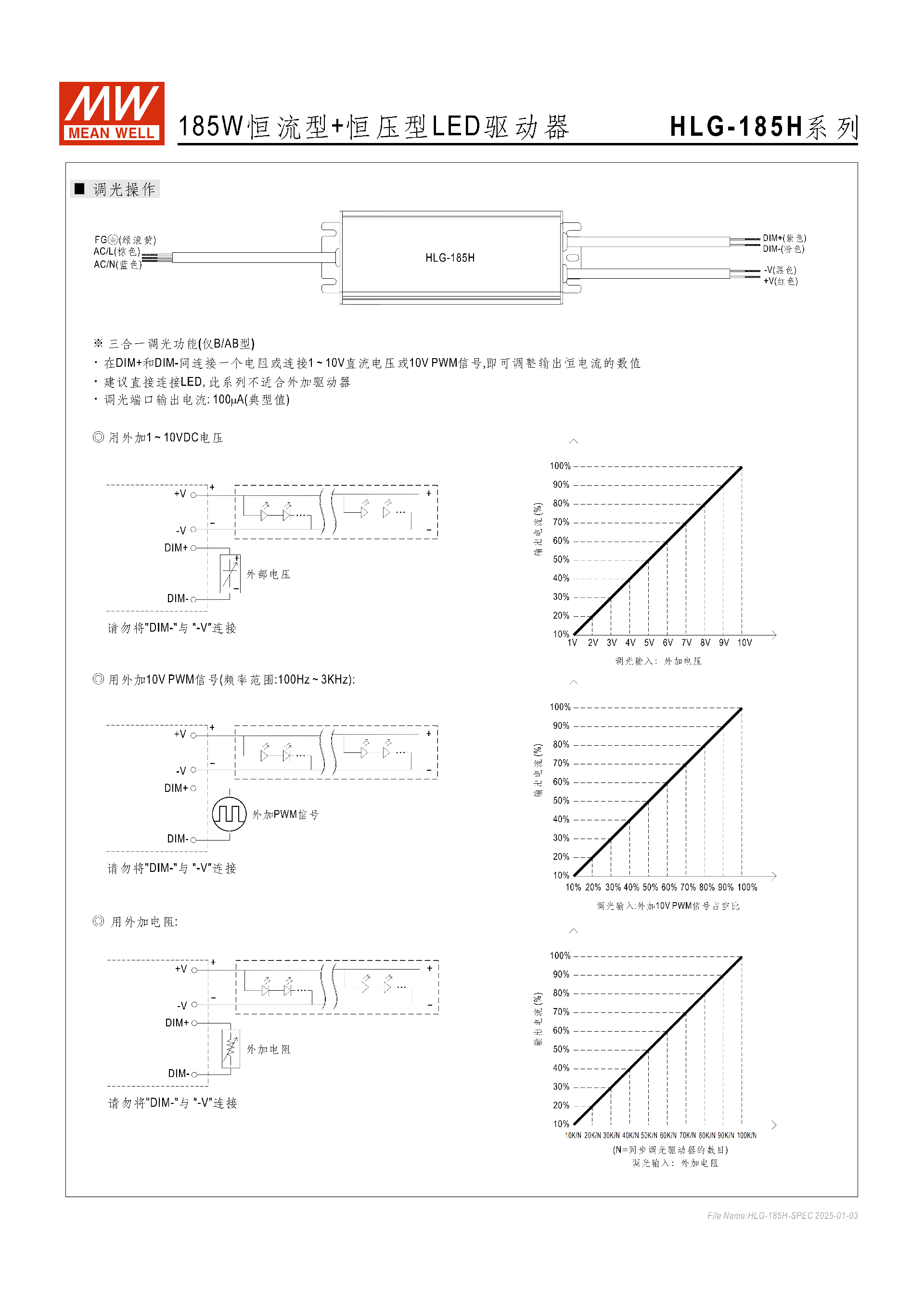

五、調光功能（僅 B/AB 型支持）

1. 調光方式：三合一調光，支持 DIM + 與 DIM - 間接電阻、1~10Vdc 直流電壓、10V PWM 信號（頻率 100Hz~3KHz）三種方式，調光端口輸出電流典型值 100μA，禁止將 DIM - 與 - V 連接；

2. 調光比例：外加 1~10Vdc 電壓時，電壓與輸出電流線性對應；外加 10V PWM 信號時，占空比與輸出電流線性對應；外加電阻時，電阻值 10K/N~100K/N（N 為同步調光驅動器數目）對應輸出電流 0%~100%。

六、結構與安裝

1. 機身尺寸：2286838.8mm(LWH)，公差 ±1mm，凈重 1.15Kg，12pcs 整箱重 14.8Kg/0.8CUFT；

2. 線材規格：輸入輸出線為 SJOW 17AWG&H05RN-F（12/15V 為 SJOW 14AWG），B/AB 型額外配備 UL2517 20AWG 調光線材；

3. 防水配件：可選M12（4/5PIN，最大 10A）、M15（2PIN，最大 12A）防水接頭，以及 CJ04-1（適配 14~16AWG）、CJ04-2（適配 18~22AWG）電纜連接頭（可單獨訂購）；

4. 可選配件：A/Blank 型可搭配專用接線盒，安裝手冊可查閱明緯官網。

七、電磁兼容

1. 電磁兼容發射：符合 BS EN/EN55015、BS EN/EN55032（CISPR32）Class B、GB/T 17743 等標準；

2. 電磁兼容抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN61547 等標準，浪涌抗擾度線對線 4KV、線對地 2KV；

3. 總諧波失真：THD<20%（50%/115/230VAC、75%/277VAC 負載）。

八、應用場景

LED 街道照明、LED 高架照明、停車場照明、LED 捕魚燈、溫室 LED 照明，以及 Class I, Division 2 類危險地點的照明燈具。
