型號編碼規則
HLG - 150H - 額定輸出電壓 - 功能模式
系列名：HLG
額定功率：150H（固定 150W）
額定輸出電壓：12/15/20/24/30/36/42/48/54V（9 檔可選）
功能模式：Blank（基礎款，無后綴）/A/B/AB/D（5 種功能類型）
二、5 種功能模式型號 核心參數表
| 功能型號 | IP 防護等級 | 核心功能 | 產品類型 | 安規備注 | 線材 / 結構特點 |
|---|---|---|---|---|---|
| Blank（無后綴） | IP67 | 恒流 + 恒壓輸出值固定，無調節 / 調光功能 | 標準品 | 全安規認證覆蓋（UL/CSA/KC/GB 等） | 基礎接線，無調節 / 調光端口 |
| A | IP65 | 內置電位器，可調節恒流 / 恒壓輸出值，無調光 | 標準品 | 全安規認證覆蓋 | 帶 Vo ADJ/Io ADJ 調節端口 |
| B | IP67 | 支持三合一調光（1~10Vdc/10V PWM / 電阻），輸出值固定 | 標準品 | 全安規認證覆蓋 | 帶 DIM+（紫）/DIM-（粉）調光端口 |
| AB | IP65 | 電位器調節輸出 + 三合一調光，雙功能組合 | 標準品 | AS/NZS 61347 認證未覆蓋，其余主流安規通過 | 同時帶調節端口 + 調光端口 |
| D | IP67 | 定時調光功能，無其他調節 / 基礎調光 | 可選購 | 安規申請中，暫未完成認證 | 需聯系明緯確認接線 / 結構 |
三、9 檔額定輸出電壓 核心電氣參數（全功能模式通用）
| 輸出電壓型號 | 額定電流 | 恒流工作范圍 | 最大紋波噪聲 | 電壓精度 | 電流調整范圍（僅 A/AB 型） | 轉換效率（典型值） |
|---|---|---|---|---|---|---|
| HLG-150H-12 | 12.5A | 6~12V | 150mVp-p | ±2.5% | 7.5~12.5A | 94% |
| HLG-150H-15 | 10A | 7.5~15V | 150mVp-p | ±1.0% | 6~10A | 94% |
| HLG-150H-20 | 7.5A | 10~20V | 150mVp-p | ±1.0% | 4.5~7.5A | 94% |
| HLG-150H-24 | 6.3A | 12~24V | 150mVp-p | ±1.0% | 3.8~6.3A | 91.5% |
| HLG-150H-30 | 5A | 15~30V | 200mVp-p | ±1.0% | 3~5A | 92% |
| HLG-150H-36 | 4.2A | 18~36V | 200mVp-p | ±1.0% | 2.5~4.2A | 93% |
| HLG-150H-42 | 3.6A | 21~42V | 200mVp-p | ±1.0% | 2.16~3.6A | 93% |
| HLG-150H-48 | 3.2A | 24~48V | 200mVp-p | ±1.0% | 1.92~3.2A | 93.5% |
| HLG-150H-54 | 2.8A | 27~54V | 200mVp-p | ±1.0% | 1.68~2.8A | 93.5% |
四、完整型號組合（全系列 45 種基礎組合，示例）
功能模式與 9 檔電壓自由搭配，標準型號命名示例：
基礎款（Blank）
HLG-150H-12、HLG-150H-24、HLG-150H-48、HLG-150H-54
調節款（A）
HLG-150H-15A、HLG-150H-30A、HLG-150H-36A、HLG-150H-42A
調光款（B）
HLG-150H-12B、HLG-150H-20B、HLG-150H-24B、HLG-150H-54B
調節 + 調光款（AB）
HLG-150H-30AB、HLG-150H-48AB、HLG-150H-36AB、HLG-150H-15AB
定時調光款（D，可選購）
HLG-150H-12D、HLG-150H-24D、HLG-150H-48D、HLG-150H-54D
五、特殊型號專屬備注
12V 全功能型號（如 HLG-150H-12/12A/12B）：線材為SJOW 14AWG*2C（其余電壓型號均為 17AWG），適配 12.5A 大電流輸出場景，線徑更粗、載流能力更強；
D 型全電壓型號：均為可選購品，無公開詳細參數，安規認證暫在申請中，需直接聯系明緯確認供貨周期、技術細節及接線方式；
AB 型全電壓型號：僅缺失 AS/NZS（澳新）安規認證，在國內、北美、歐洲等地區使用無安規限制；
IP65 型號（A/AB）：防護等級略低于 IP67，適合半戶外 / 室內（如停車場、溫室），不建議用于露天淋雨、強潮濕場景；
IP67 型號（Blank/B/D）：全密封設計，適配純戶外（如街道、高架、捕魚燈），可抵御淋雨、粉塵、凝露等環境。
明緯HLG-150H 系列是150W恒流 + 恒壓雙模式 LED 驅動器，輸入電壓覆蓋90~305VAC，輸出額定電壓含12V~54V九檔，擁有Blank/A/B/AB/D五種功能型號，防護等級為IP65/IP67，轉換效率最高達94%，無風扇設計可在 **-40℃~+90℃機殼溫度下工作，B/AB 型支持1~10Vdc、10V PWM、電阻三合一調光，A/AB 型可通過內部電位器調節輸出，產品具備過流 / 短路 / 過壓 / 過溫全維度自動恢復保護，壽命超62000 小時且提供7 年保固 **，適配戶外 / 室內多種 LED 照明場景，還支持防水接頭、電纜連接頭等配件選配，安規認證覆蓋 UL/CSA/KC/GB 等主流標準（D/AB 型部分除外）。

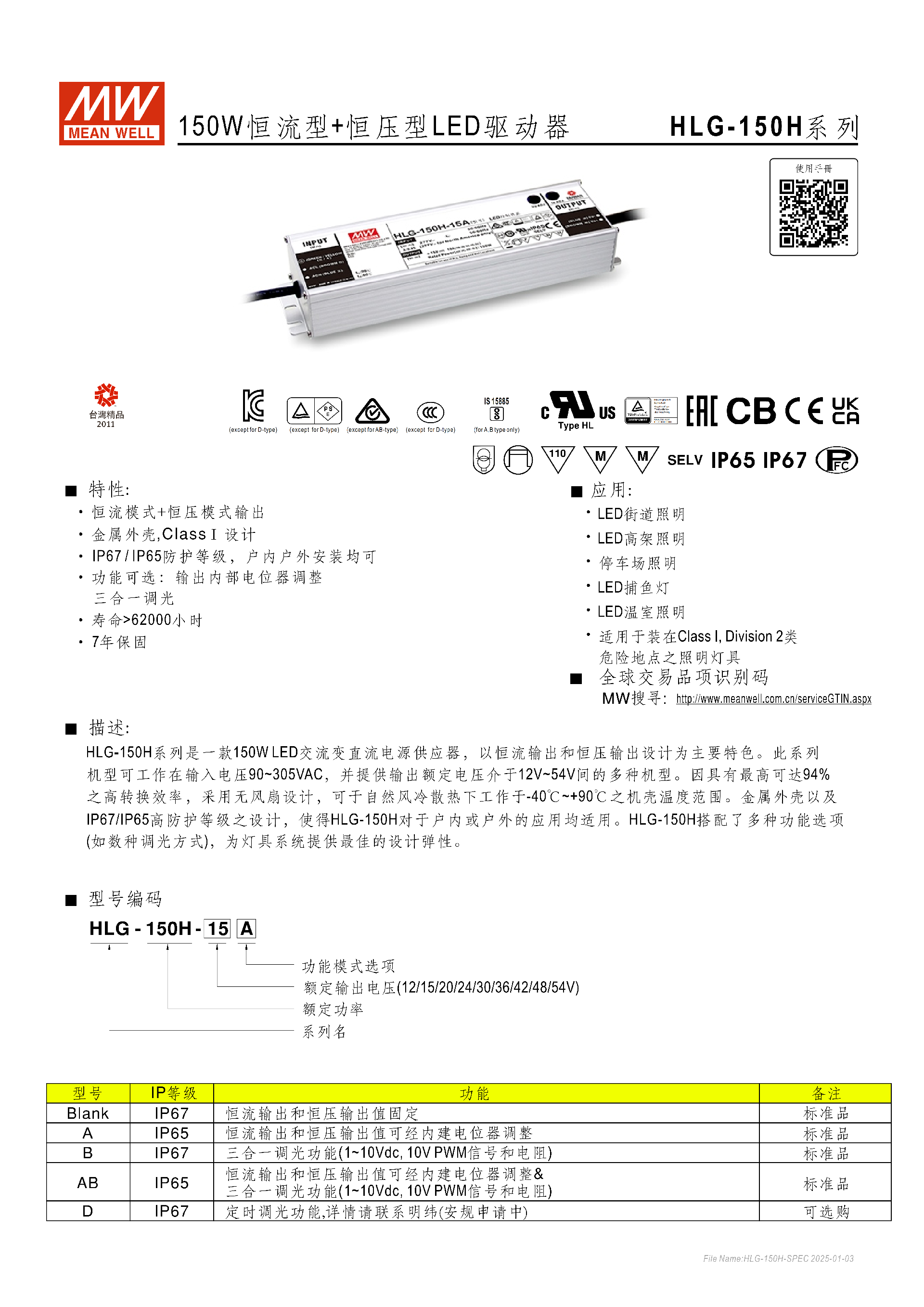

一、產品基礎定位與核心特性
明緯HLG-150H 系列為150W級恒流（CC）+ 恒壓（CV）雙模式 LED 交流變直流驅動器，是戶內戶外通用型電源供應器，核心特性如下：

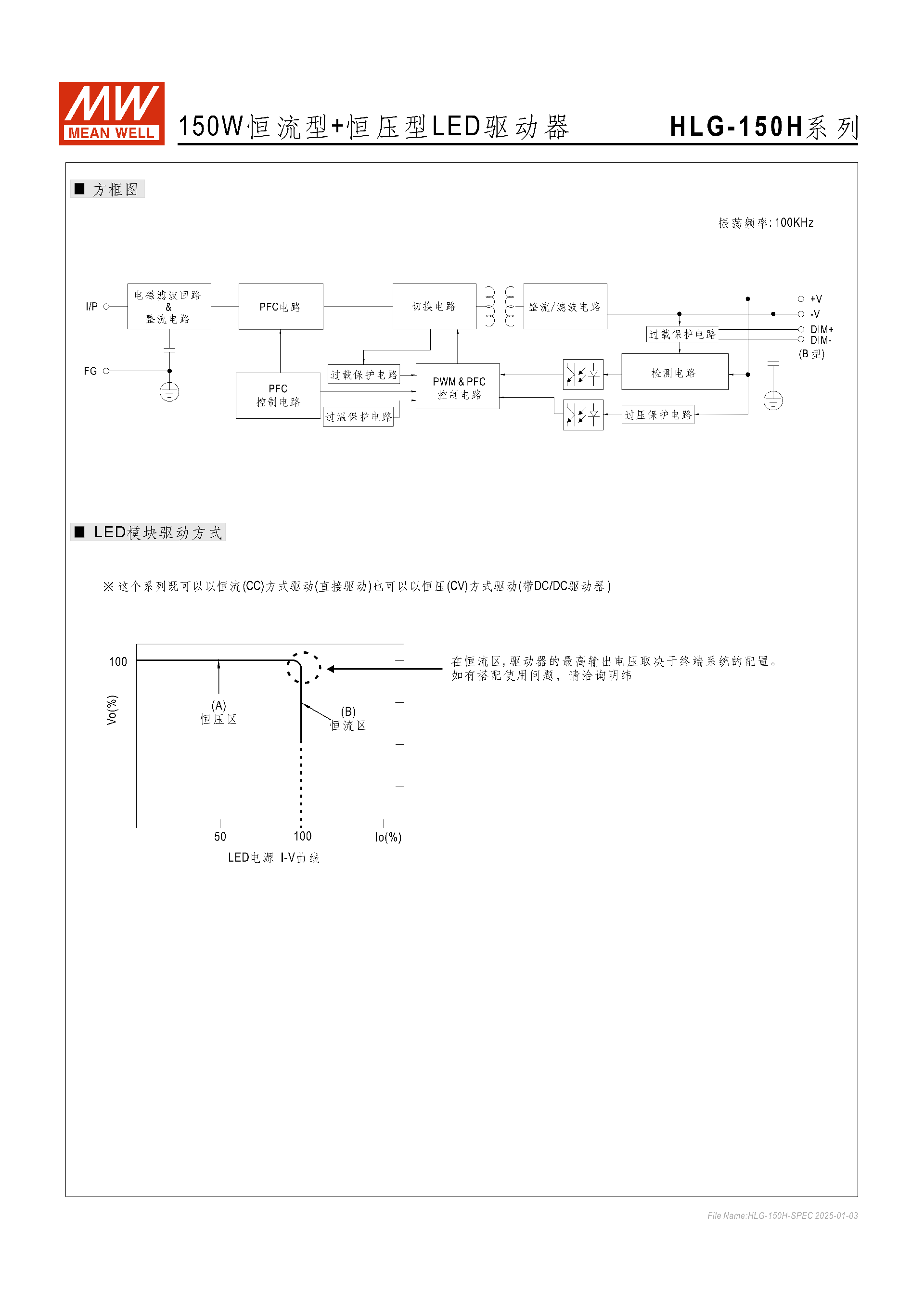

雙驅動模式：可直接以恒流模式驅動 LED 模塊，也可通過 DC/DC 驅動器以恒壓模式驅動，恒流區最高輸出電壓由終端系統配置決定；
防護與材質：采用金屬外殼 Class Ⅰ設計，提供IP65/IP67兩種防護等級，滿足潮濕、戶外等復雜環境安裝需求；
散熱與環境：無風扇自然風冷設計，機殼工作溫度范圍 **-40℃~+90℃，工作濕度20~95% RH（無冷凝），儲存溫濕度-40~+80℃/10~95% RH**；
可靠性：產品壽命 **>62000 小時 **，官方提供7 年保固，耐振動性能為10~500Hz、5G，X/Y/Z 軸各測試 72 分鐘；
轉換效率：全系列轉換效率最高達94%，能量損耗低，適配節能照明需求。
二、型號編碼與功能分類
編碼規則：HLG（系列名）-150H（額定功率 150W）-【額定輸出電壓】-【功能模式】，其中額定輸出電壓分 9 檔，功能模式分 5 種；
功能型號參數表：| 功能型號 | IP 防護等級 | 核心功能 | 產品類型 | 安規備注 | 適用場景 ||----------|------------|----------|----------|----------|----------|| Blank | IP67 | 恒流 / 恒壓輸出值固定，無調節 / 調光 | 標準品 | 全安規覆蓋 | 無需調節的標準化戶外 LED 照明 || A | IP65 | 內置電位器調節恒流 / 恒壓輸出值 | 標準品 | 全安規覆蓋 | 需微調參數的半戶外 / 室內 LED 照明 || B | IP67 | 三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 | 全安規覆蓋 | 需專業調光的戶外 LED 照明 || AB | IP65 | 電位器調節輸出 + 三合一調光雙功能 | 標準品 | AS/NZS 認證未覆蓋 | 需綜合調節的半戶外 / 室內高端照明 || D | IP67 | 定時調光功能 | 可選購 | 安規申請中 | 需定時控光的特殊 LED 照明場景 |
額定輸出電壓九檔：12V、15V、20V、24V、30V、36V、42V、48V、54V，各功能模式均適配該電壓檔。
三、關鍵電氣規格
（一）輸入?yún)?shù)
電壓范圍：90~305VAC（直流等效127~431VDC），頻率47~63Hz；
功率因數（滿載）：115VAC 為 0.98、230VAC 為 0.95、277VAC 為 0.92；
總諧波失真：THD<20%（60% 負載 / 115/230VAC，75% 負載 / 277VAC）；
浪涌電流：230VAC 下冷啟動65A（50% Ipeak，twidth=425HS），漏電流 **<0.75mA/277VAC**；
斷路器配置：230VAC 時，16A B 型斷路器可接4 臺，C 型可接17 臺。

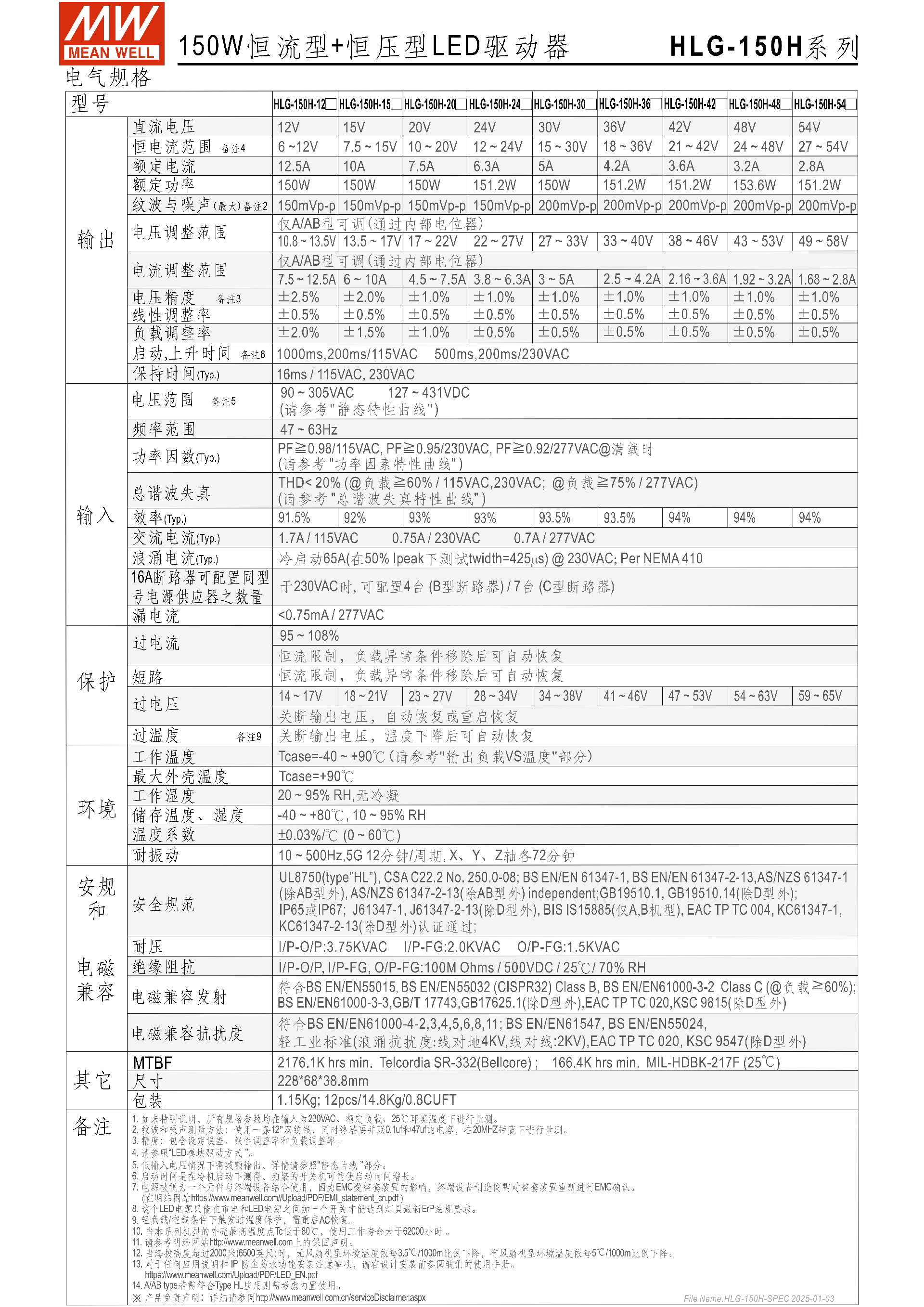

（二）輸出核心參數（九檔電壓）
| 輸出電壓 | 額定電流 | 恒流范圍 | 紋波噪聲（最大） | 電壓精度 | 電流調整范圍（A/AB 型） |
|---|---|---|---|---|---|
| 12V | 12.5A | 6~12V | 150mVp-p | ±2.5% | 7.5~12.5A |
| 15V | 10A | 7.5~15V | 150mVp-p | ±1.0% | 6~10A |
| 20V | 7.5A | 10~20V | 150mVp-p | ±1.0% | 4.5~7.5A |
| 24V | 6.3A | 12~24V | 150mVp-p | ±1.0% | 3.8~6.3A |
| 30V | 5A | 15~30V | 200mVp-p | ±1.0% | 3~5A |
| 36V | 4.2A | 18~36V | 200mVp-p | ±1.0% | 2.5~4.2A |
| 42V | 3.6A | 21~42V | 200mVp-p | ±1.0% | 2.16~3.6A |
| 48V | 3.2A | 24~48V | 200mVp-p | ±1.0% | 1.92~3.2A |
| 54V | 2.8A | 27~54V | 200mVp-p | ±1.0% | 1.68~2.8A |
通用輸出參數：線性調整率 **±0.5%，保持時間16ms/115VAC/230VAC**，溫度系數 **±0.03%/℃（0~60℃）**；
僅A/AB 型支持通過內部電位器調節電壓 / 電流，其余型號輸出值固定。
（三）全維度保護功能（均支持自動恢復）
過流 / 短路保護：過流為 **95~108%** 恒流限制，短路直接恒流限制，負載異常移除后自動恢復；
過壓保護：關斷輸出電壓，自動 / 重啟恢復，各電壓檔保護值如 12V（14~17V）、54V（59~65V）；
過溫保護：機殼溫度過高時關斷輸出，溫度下降至正常范圍后自動恢復，最大外殼溫度 **+90℃**。

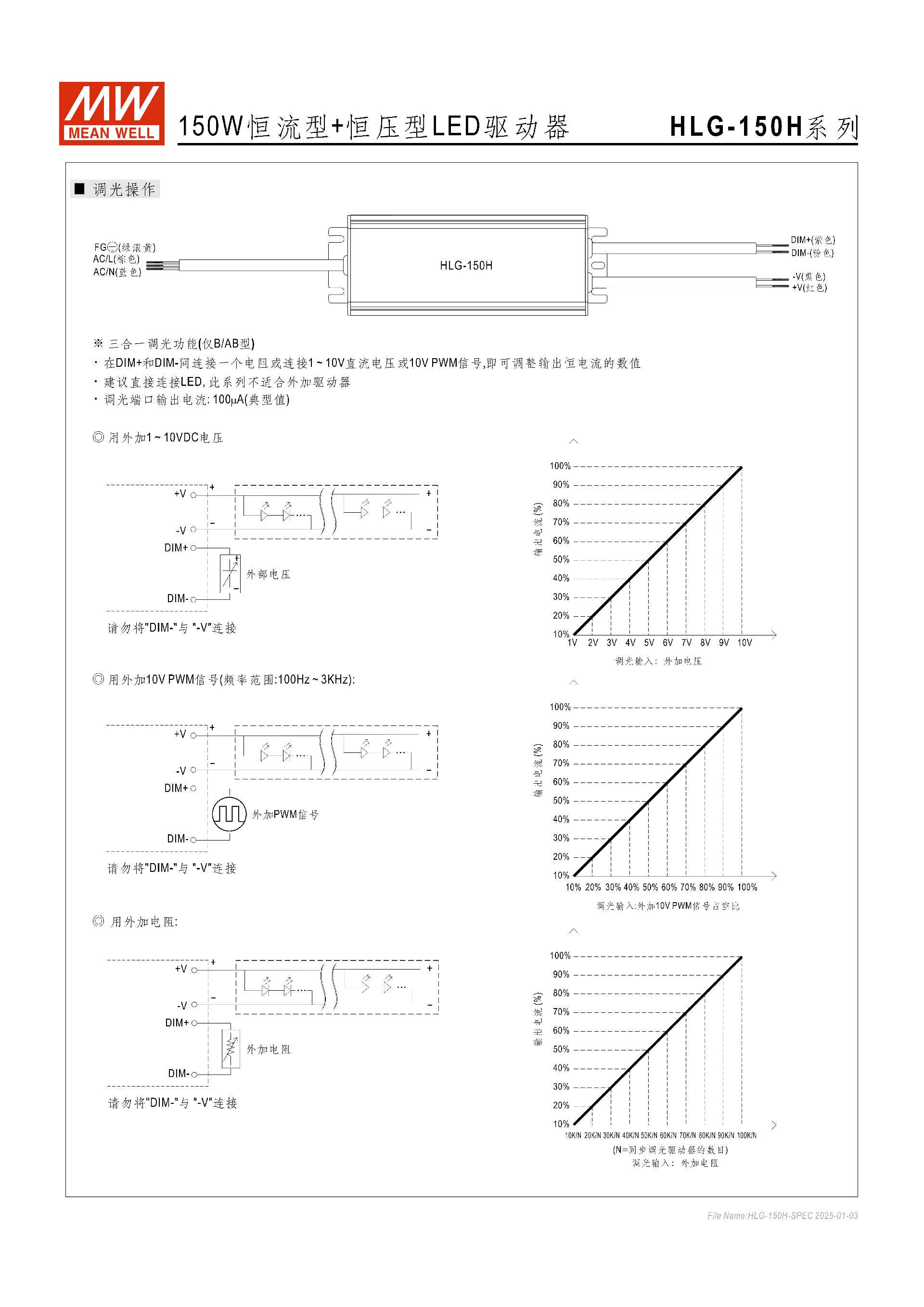

四、調光功能（僅 B/AB 型支持三合一調光）
調光端口：DIM+（紫色）、DIM-（粉色），嚴禁將 DIM - 與 - V 直接連接，調光端口輸出電流典型值100μA；
三種調光方式：
1~10Vdc 直流電壓：電壓與輸出電流正相關，10V 對應 100% 輸出電流；
10V PWM 信號：頻率范圍100Hz~3KHz，占空比與輸出電流正相關，100% 占空比對應 100% 輸出電流；
外接電阻：電阻值范圍10K/N~100K/N（N 為同步調光驅動器數量），電阻與輸出電流負相關；
0% 亮度實現：無法直接通過調光端口調至 0%，需搭配開關、繼電器及調光配件，具體參考官方接線圖。
五、物理規格與選配配件
基礎物理參數：機身尺寸2286838.8mm（公差 ±1mm），單臺凈重1.15Kg，包裝為12pcs/14.8Kg/0.8CUFT；
線材規格：輸出線為 SJOW 系列 AWG 線材，12V 款為 14AWG*2C，其余電壓款為17AWG*2C，搭配 H05RN-F 1.0mm2 線纜；
選配配件（可單獨訂購）：
防水接頭：輸入為 M12（4/5PIN，單 PIN5A，最大 10A），輸出為 M15（2PIN，單 PIN12A，最大 12A）；
電纜連接頭：CJ04-1（適配 14~16AWG）、CJ04-2（適配 18~22AWG），最多可接 4 條線；
接線盒：可選配，僅適配 A/Blank 型，詳情需聯系明緯。
六、安規認證與電磁兼容
安全規范認證：通過UL8750、CSA C22.2 No.250.0-08、KC61347-2-13（D 型除外）、GB19510.1/14（D 型除外），僅 A/B 型通過BIS IS15885認證，AB 型未通過 AS/NZS 61347-1/2-13 認證；
耐壓與絕緣：I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC；絕緣阻抗100MΩ/500VDC（25℃/70%RH）；
電磁兼容：
發射：符合BS EN/EN55015、CISPR32 Class B、GB/T17743等（D 型除外）；
抗擾度：符合BS EN/EN61000-4系列標準，浪涌抗擾度線對地 4KV、線對線 2KV，滿足輕工業標準；
MTBF（平均無故障時間）：按 Telcordia SR-332 標準 **≥2176.1K hrs**，按 MIL-HDBK-217F 標準（25℃）≥166.4K hrs。
七、應用場景
該系列適配多種 LED 照明場景，包括LED 街道照明、高架照明、停車場照明、溫室 LED 照明、LED 捕魚燈，同時可用于Class I, Division 2 類危險地點的照明燈具，戶內戶外均適用。
