一、型號編碼規則
HLG - 150H - 額定輸出電壓 - 功能模式
系列名：HLG
額定功率：150H（150W）
額定輸出電壓：12/15/20/24/30/36/42/48/54V（共 9 檔）
功能模式：Blank（基礎款）/A/B/AB/D（5 種功能類型）
二、功能模式型號核心參數（全系列通用額定功率 150W）
| 功能型號 | IP 防護等級 | 核心功能 | 產品類型 | 安規備注 | 適用場景 |
|---|---|---|---|---|---|
| Blank | IP67 | 恒流 + 恒壓輸出值固定，無調節 / 調光功能 | 標準品 | 全安規認證覆蓋 | 無需調節的標準化戶外 LED 照明（街道、高架） |
| A | IP65 | 內置電位器調節恒流 / 恒壓輸出值，無調光 | 標準品 | 全安規認證覆蓋 | 需微調輸出參數的半戶外 / 室內 LED 照明（停車場、溫室） |
| B | IP67 | 三合一調光（1~10Vdc/10V PWM / 電阻），輸出值固定 | 標準品 | 全安規認證覆蓋 | 需專業調光的戶外 LED 照明（捕魚燈、景觀照明） |
| AB | IP65 | 電位器調節輸出 + 三合一調光，雙功能組合 | 標準品 | 部分安規（AS/NZS）未覆蓋 | 需綜合調節 + 調光的半戶外 / 室內 LED 照明（高端溫室、商業停車場） |
| D | IP67 | 定時調光功能 | 可選購 | 安規申請中，暫未完成認證 | 需定時亮度控制的特殊 LED 照明場景 |
三、9 檔額定輸出電壓型號（各功能模式均適配）
HLG-150H-12、HLG-150H-15、HLG-150H-20、HLG-150H-24、HLG-150H-30、HLG-150H-36、HLG-150H-42、HLG-150H-48、HLG-150H-54
核心電壓 / 電流對應參數（全功能模式通用）
| 輸出電壓型號 | 額定電流 | 恒電流范圍 | 紋波噪聲（最大） | 電壓精度 |
|---|---|---|---|---|
| 12V | 12.5A | 6~12V | 150mVp-p | ±2.5% |
| 15V | 10A | 7.5~15V | 150mVp-p | ±1.0% |
| 20V | 7.5A | 10~20V | 150mVp-p | ±1.0% |
| 24V | 6.3A | 12~24V | 150mVp-p | ±1.0% |
| 30V | 5A | 15~30V | 200mVp-p | ±1.0% |
| 36V | 4.2A | 18~36V | 200mVp-p | ±1.0% |
| 42V | 3.6A | 21~42V | 200mVp-p | ±1.0% |
| 48V | 3.2A | 24~48V | 200mVp-p | ±1.0% |
| 54V | 2.8A | 27~54V | 200mVp-p | ±1.0% |
四、完整型號組合示例
功能模式與輸出電壓可自由組合，示例如下：
HLG-150H-24（Blank 型，24V，IP67，輸出固定）
HLG-150H-48A（A 型，48V，IP65，電位器調節輸出）
HLG-150H-30B（B 型，30V，IP67，三合一調光）
HLG-150H-54AB（AB 型，54V，IP65，調節 + 調光）
HLG-150H-12D（D 型，12V，IP67，定時調光，可選購）
五、特殊型號備注
12V 型號：線材為SJOW 14AWG*2C（其余電壓型號為 17AWG），適配大電流場景；
D 型全電壓型號：均為可選購，安規認證暫在申請中，需直接聯系明緯確認供貨與技術細節；
AB 型全電壓型號：AS/NZS 61347-1/2-13 安規未覆蓋，其余主流安規（UL/CSA/KC/GB）均通過。
明緯HLG-150H 系列是 150W 恒流 + 恒壓型 LED 驅動器，輸入電壓覆蓋90~305VAC，輸出額定電壓為12V~54V多檔位，具備IP65/IP67高防護等級，轉換效率最高達94%，無風扇設計可在 **-40℃~+90℃機殼溫度工作，擁有 Blank/A/B/AB/D 五種功能型號，支持內部電位器調節、三合一調光（1~10Vdc/10V PWM / 電阻）等功能，適配多種戶外及工業 LED 照明場景，壽命超62000 小時且提供7 年保固 **，安規認證齊全，還支持多種調光接線方式和防水配件選配。

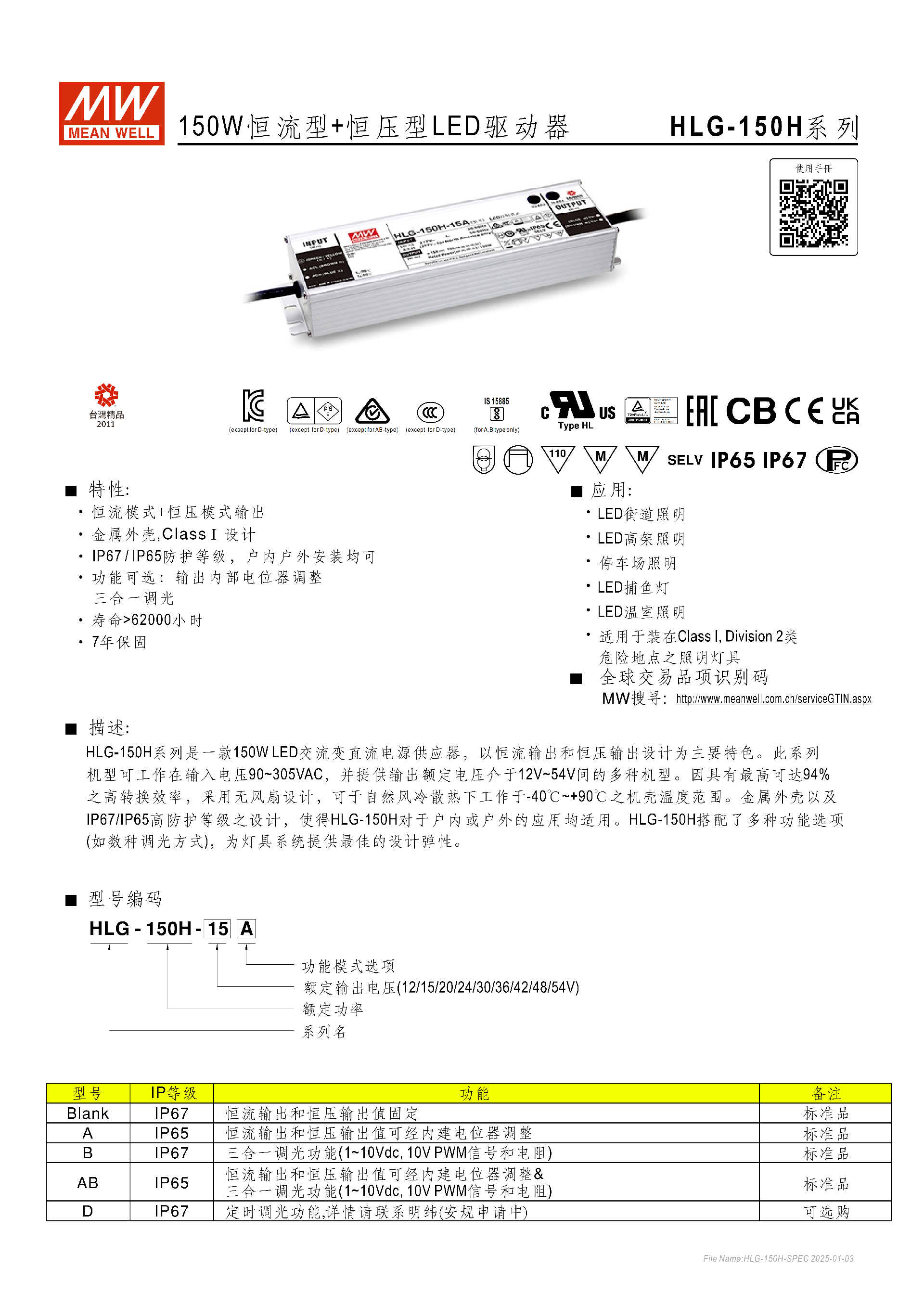

明緯HLG-150H 系列為150W恒流 + 恒壓雙模式 LED 交流變直流驅動器，是戶內戶外通用型電源供應器，核心特性如下：

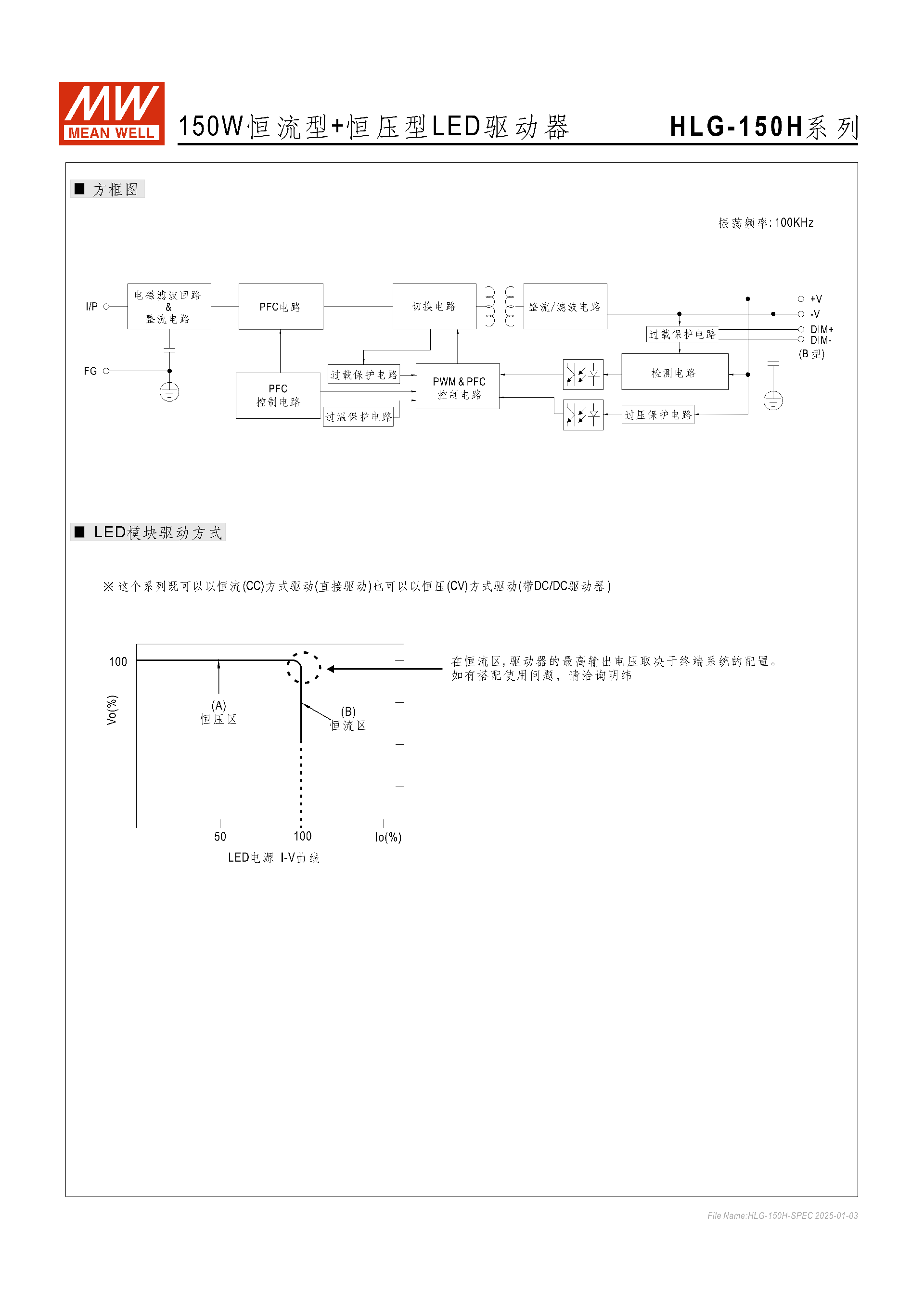

雙輸出模式：支持恒流 (CC) 直接驅動、恒壓 (CV) 帶 DC/DC 驅動器驅動兩種 LED 模塊方式；
防護與材質：金屬外殼 Class Ⅰ 設計，提供IP65/IP67兩種防護等級，戶外 / 潮濕環境適配；
散熱與工作環境：無風扇自然風冷設計，機殼工作溫度 **-40℃~+90℃**，工作濕度 20~95% RH（無冷凝），儲存溫濕度 - 40~+80℃/10~95% RH；
可靠性：壽命 **>62000 小時 **，提供7 年保固，MTBF 按 Telcordia SR-332 標準達2176.1K hrs（最小值）、MIL-HDBK-217F 標準達166.4K hrs（最小值，25℃）；
轉換效率：最高達94%，能量損耗低。
二、型號編碼與功能分類
系列型號由系列名 + 額定功率 + 額定輸出電壓 + 功能模式組成，共 5 種功能型號，核心參數與功能差異如下表：
| 型號 | IP 等級 | 核心功能 | 產品類型 | 備注 |
|---|---|---|---|---|
| Blank | IP67 | 恒流 / 恒壓輸出值固定 | 標準品 | 基礎款 |
| A | IP65 | 內置電位器調節恒流 / 恒壓輸出值 | 標準品 | 支持輸出參數微調 |
| B | IP67 | 三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 | 專業調光款 |
| AB | IP65 | 電位器調節輸出 + 三合一調光 | 標準品 | 綜合調節款 |
| D | IP67 | 定時調光功能 | 可選購 | 安規申請中，詳情需咨詢明緯 |
| 額定輸出電壓檔位：12V、15V、20V、24V、30V、36V、42V、48V、54V。 |

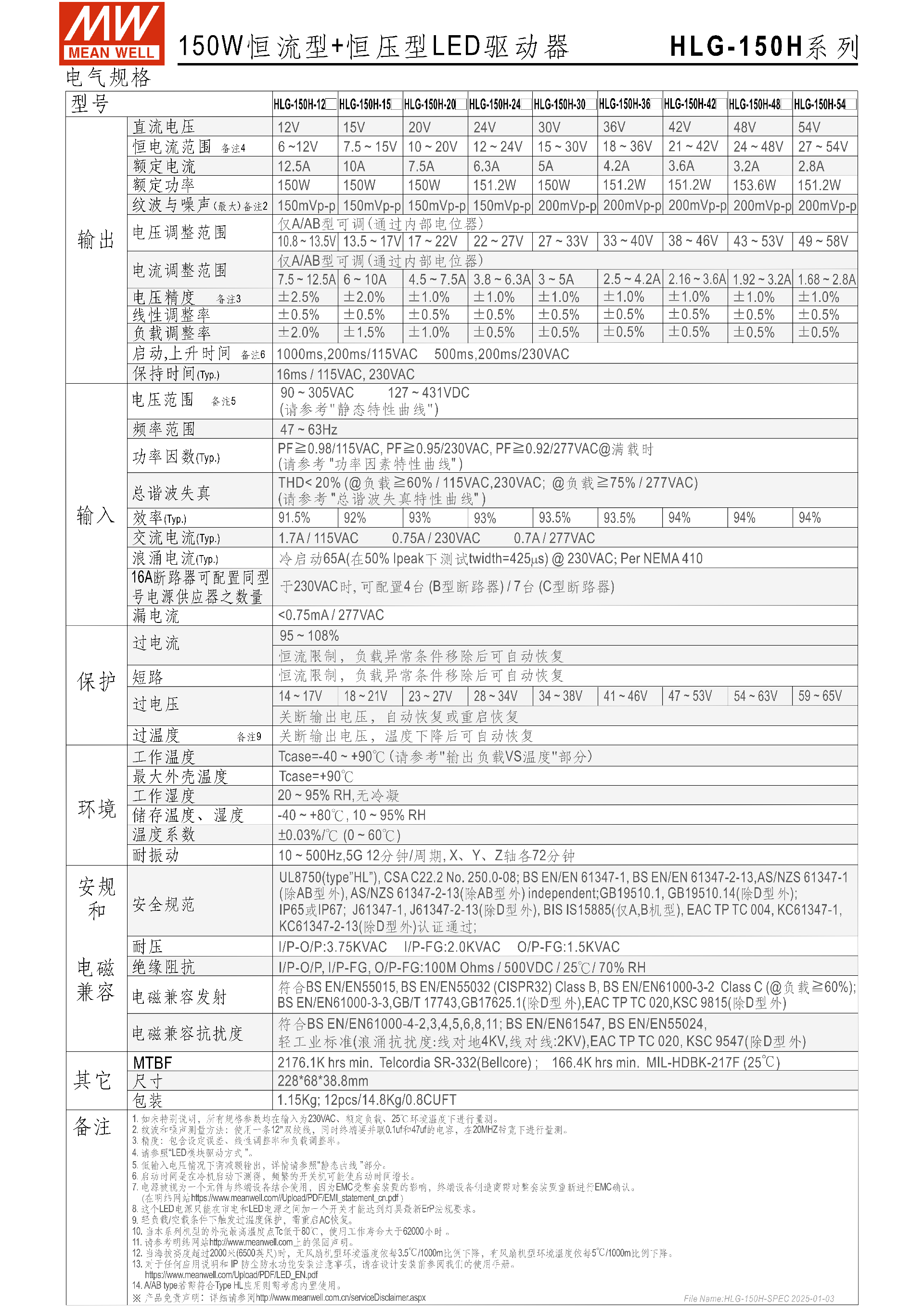

三、關鍵電氣規格
輸入?yún)?shù)
電壓范圍：90~305VAC（直流等效 127~431VDC），頻率 47~63Hz；
功率因數：滿載時 115VAC 為0.98、230VAC 為0.95、277VAC 為0.92；
總諧波失真：THD<20%（60% 負載 / 115/230VAC，75% 負載 / 277VAC）；
浪涌電流：230VAC 下冷啟動 65A（50% Ipeak，twidth=425HS），漏電流 < 0.75mA/277VAC。
輸出參數（核心檔位）| 輸出電壓 | 12V | 15V | 24V | 48V | 54V ||----------|-----|-----|-----|-----|-----|| 額定電流 | 12.5A | 10A | 6.3A | 3.2A | 2.8A || 恒流范圍 | 6~12V | 7.5~15V | 12~24V | 24~48V | 27~54V || 紋波噪聲（最大） | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p || 電流調整范圍（A/AB 型） | 7.5~12.5A | 6~10A | 3.8~6.3A | 1.92~3.2A | 1.68~2.8A |
電壓精度：12V 為 ±2.5%，其余檔位 ±1.0%；線性調整率均為 ±0.5%；
保持時間：16ms/115VAC、230VAC（參考靜態特性曲線）。
保護功能
過流 / 短路：恒流限制，負載異常移除后自動恢復；
過壓：關斷輸出，自動 / 重啟恢復（如 12V 檔保護值 14~17V，54V 檔 59~65V）；
過溫：關斷輸出，溫度下降后自動恢復，溫度系數 ±0.03%/℃（0~60℃）。

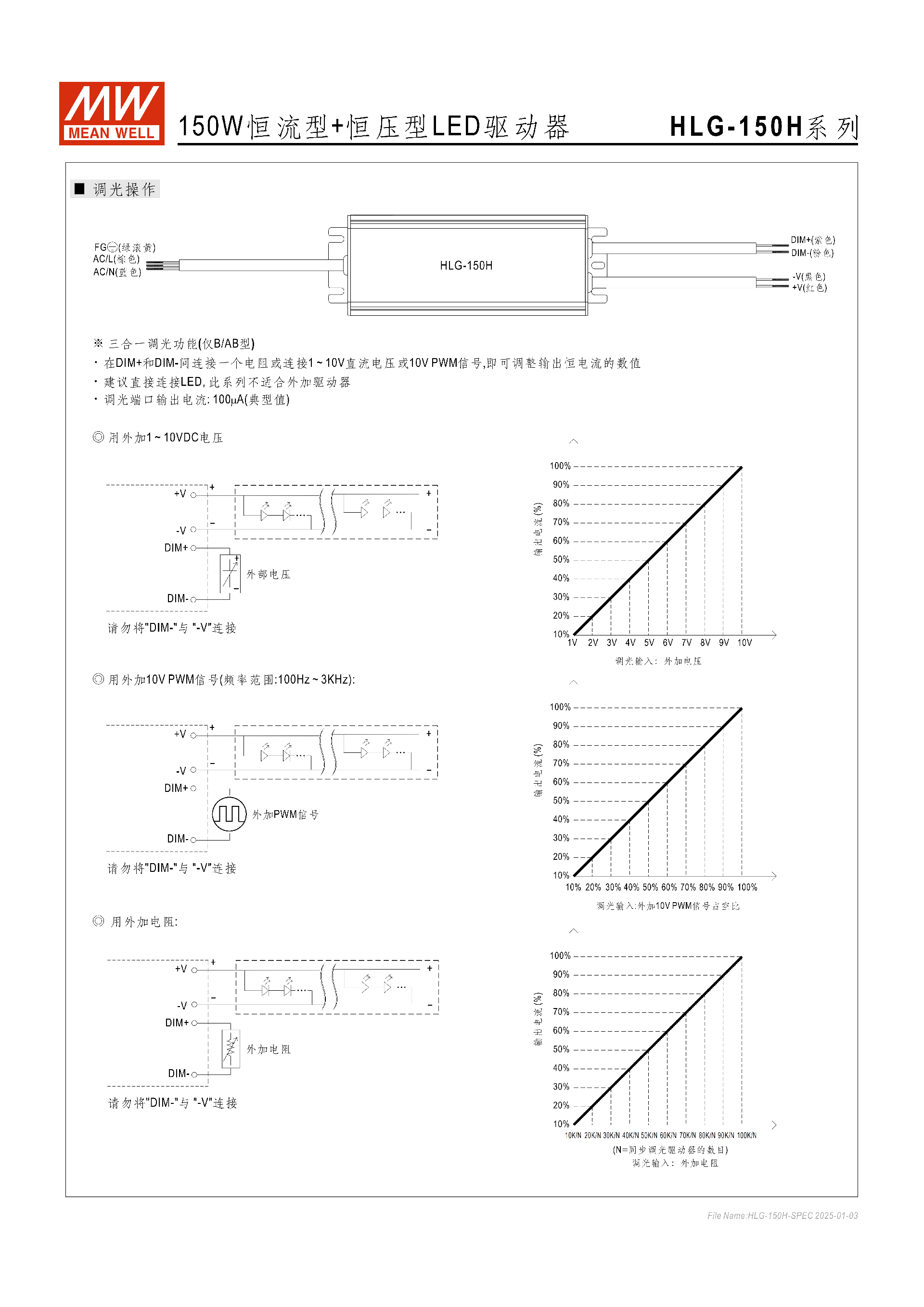

四、調光功能（僅 B/AB 型支持三合一調光）
調光端口：DIM+（紫色）、DIM-（粉色），禁止將 DIM - 與 - V 連接，調光端口輸出電流典型值 100μA；
三種調光方式：
1~10Vdc 直流電壓：電壓與輸出電流呈正相關，10V 對應 100% 輸出電流；
10V PWM 信號：頻率范圍100Hz~3KHz，占空比與輸出電流正相關，100% 占空比對應 100% 輸出電流；
外接電阻：電阻值 10K/N~100K/N（N 為同步調光驅動器數），電阻與輸出電流呈負相關；
關燈 / 調 0% 亮度：需通過開關、繼電器搭配調光配件實現，具體參考接線圖。
五、物理規格與選配配件
基礎尺寸與包裝：機身尺寸2286838.8mm，單臺凈重1.15Kg，12 臺 / 箱（14.8Kg/0.8CUFT），耐振動 10~500Hz、5G，X/Y/Z 軸各 72 分鐘；
線材規格：輸出線為 SJOW 系列 AWG 線材，12V 款為 14AWG，其余為 17AWG，搭配 H05RN-F 1.0mm2 線纜；
選配配件（均支持單獨訂購）：
防水接頭：輸入 M12（4/5PIN，最大 10A）、輸出 M15（2PIN，最大 12A）；
電纜連接頭：CJ04-1（適配 14~16AWG）、CJ04-2（適配 18~22AWG），最多可接 4 條線；
接線盒：可選配，適配 A/Blank 型，詳情咨詢明緯。
六、安規認證與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No.250.0-08、KC61347-2-13（D 型除外）、GB19510.1/14（D 型除外）、BIS IS15885（僅 A/B 型）等認證；
耐壓與絕緣：I/P-O/P 3.75KVAC、I/P-FG 2.0KVAC、O/P-FG 1.5KVAC；絕緣阻抗100MΩ/500VDC（25℃/70%RH）；
電磁兼容：
發射：符合 BS EN/EN55015、CISPR32 Class B、GB/T17743 等（D 型除外）；
抗擾度：符合 BS EN/EN61000-4 系列標準，浪涌抗擾度線對地 4KV、線對線 2KV，滿足輕工業標準。
七、應用場景
適配LED 街道照明、高架照明、停車場照明、LED 捕魚燈、溫室 LED 照明，同時可用于Class I, Division 2 類危險地點的照明燈具。
關鍵問題
問題 1：HLG-150H 系列不同功能型號的核心差異和適用場景分別是什么？
答案：系列分 Blank/A/B/AB/D 五型，核心差異在 IP 等級、調節 / 調光功能；Blank 型（IP67、輸出固定）適配無需調節的標準化 LED 照明場景；A 型（IP65、電位器調輸出）適配需要微調恒流 / 恒壓參數的場景；B 型（IP67、三合一調光）適配戶外需要專業調光的 LED 照明；AB 型（IP65、調節 + 調光）適配室內 / 半戶外需要綜合調節的場景；D 型（IP67、定時調光，可選購）適配需要定時控制亮度的特殊場景，其中 D 型安規尚在申請中、AB 型部分安規認證未覆蓋。
問題 2：HLG-150H 系列 B/AB 型的三合一調光具體支持哪些方式，操作時有哪些關鍵注意事項？
答案：三合一調光支持1~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）、外接電阻三種方式；關鍵注意事項：①調光端口為 DIM+（紫）和 DIM-（粉），嚴禁將 DIM - 與 - V 直接連接；②外接電阻需按 10K/N~100K/N 配置（N 為同步調光驅動器數量）；③需將亮度調至 0% 時，不能直接通過調光端口實現，需搭配開關、繼電器及調光配件，具體參考官方接線圖；④調光端口輸出電流典型值為 100μA，需匹配對應輸入信號規格。
問題 3：HLG-150H 系列的工作環境和保護機制如何保障其戶外可靠性，核心參數有哪些？
答案：該系列通過環境適配設計 + 全維度保護機制保障戶外可靠性，核心參數與設計如下：①防護與溫度：IP65/IP67 防護等級，無風扇自然風冷，機殼工作溫度 **-40℃~+90℃，耐振動 10~500Hz/5G；②保護機制：過流 / 短路采用恒流限制且自動恢復 **，過壓關斷輸出且自動 / 重啟恢復，過溫關斷輸出且溫度下降后自動恢復，漏電流 < 0.75mA/277VAC；③電氣穩定性：輸入電壓寬幅 90~305VAC，電壓精度最高 ±1.0%，線性調整率 ±0.5%，紋波噪聲最大 200mVp-p；④材質與配件：金屬外殼 Class Ⅰ 設計，支持選配 M12/M15 防水接頭、CJ04 電纜連接頭，適配潮濕 / 戶外線纜連接需求。
