該系列核心型號按額定輸出電壓劃分，涵蓋 9 個檔位，同時搭配 Blank/A/B/AB/D 5 種功能模式（不同模式對應 IP 等級、調節 / 調光功能差異），基礎型號編碼規則為：HLG-120H-「額定輸出電壓」-「功能模式」（如 HLG-120H-48B、HLG-120H-24AB），以下是各電壓檔基礎型號的核心電氣參數（默認 230VAC 輸入、額定負載、25℃環境），功能模式差異可搭配前文分類表適配：
| 基礎型號 | 額定輸出電壓 | 額定輸出電流 | 額定輸出功率 | 紋波與噪聲（最大） | 電壓調整范圍（A/AB 型） | 電流調整范圍（A/AB 型） | 轉換效率（典型） |
|---|---|---|---|---|---|---|---|
| HLG-120H-12 | 12V | 10A | 120W | 150mVp-p | 10.8~13.5V | 5~10A | 92% |
| HLG-120H-15 | 15V | 8A | 120W | 150mVp-p | 13.5~17V | 4~8A | 92% |
| HLG-120H-20 | 20V | 6A | 120W | 150mVp-p | 17~22V | 3~6A | 92% |
| HLG-120H-24 | 24V | 5A | 120W | 150mVp-p | 22~27V | 2.5~5A | 93% |
| HLG-120H-30 | 30V | 4A | 120W | 150mVp-p | 27~33V | 2~4A | 93% |
| HLG-120H-36 | 36V | 3.4A | 122.4W | 200mVp-p | 33~40V | 1.7~3.4A | 93% |
| HLG-120H-42 | 42V | 2.9A | 121.8W | 200mVp-p | 38~46V | 1.4~2.9A | 93% |
| HLG-120H-48 | 48V | 2.5A | 120W | 200mVp-p | 43~53V | 1.2~2.5A | 93.5% |
| HLG-120H-54 | 54V | 2.3A | 124.2W | 200mVp-p | 49~58V | 1.1~2.3A | 93.5% |
各功能模式與型號的適配說明
所有電壓檔均可搭配對應功能模式，僅IP 等級、功能配置有差異，無電壓檔限制，核心適配規則：
Blank 型：IP65/IP67 可選，輸出值固定，無調節 / 調光功能，為基礎標準品；
A 型：IP65/IP67 可選，內置電位器調節電壓 / 電流，無調光功能，標準品；
B 型：IP65/IP67 可選，支持三合一調光（1~10Vdc/10V PWM / 電阻），無電位器調節，標準品；
AB 型：僅 IP65，電位器調節 + 三合一調光雙功能，標準品；
D 型：僅 IP67，支持定時調光（安規申請中），可選購，無其他調節 / 調光功能。
特殊認證型號說明
僅HLG-120H-12B、HLG-120H-24B、HLG-120H-36A、HLG-120H-54A（非 AB/D 型）通過CC R-41027766認證，其余型號無此認證；D 型因安規申請中，暫未通過部分電磁兼容 / 安全規范認證（如 KC61347、EN61347 等）。
明緯HLG-120H 系列是 120W 恒流 + 恒壓型 LED 驅動器，采用金屬外殼 Class Ⅰ 設計，具備IP65/IP67高防護等級，輸入電壓覆蓋90~305VAC，輸出額定電壓為 12V~54V 多檔位，轉換效率最高達93.5%，支持 - 40℃~+80℃寬溫工作，擁有內置主動式 PFC、多類型調光（三合一 / 定時）等功能，過流 / 短路 / 過壓 / 過溫均有防護且可自動恢復，MTBF 壽命超 62000 小時，提供7 年保固，適用于 LED 街道、高架、停車場等戶內戶外照明場景，還可用于 Class I, Division 2 類危險地點照明。
一、產品概述
明緯HLG-120H 系列為 120W 級交流變直流 LED 驅動器，核心設計為恒流 + 恒壓雙輸出模式，金屬外殼 Class Ⅰ 設計，兼顧戶內戶外安裝需求，適用于 LED 街道、高架、停車場、溫室、捕魚燈等照明場景，還可適配 Class I, Division 2 類危險地點的照明燈具，提供7 年保固，正常使用下壽命 **＞62000 小時 **（外殼溫度＜75℃時）。

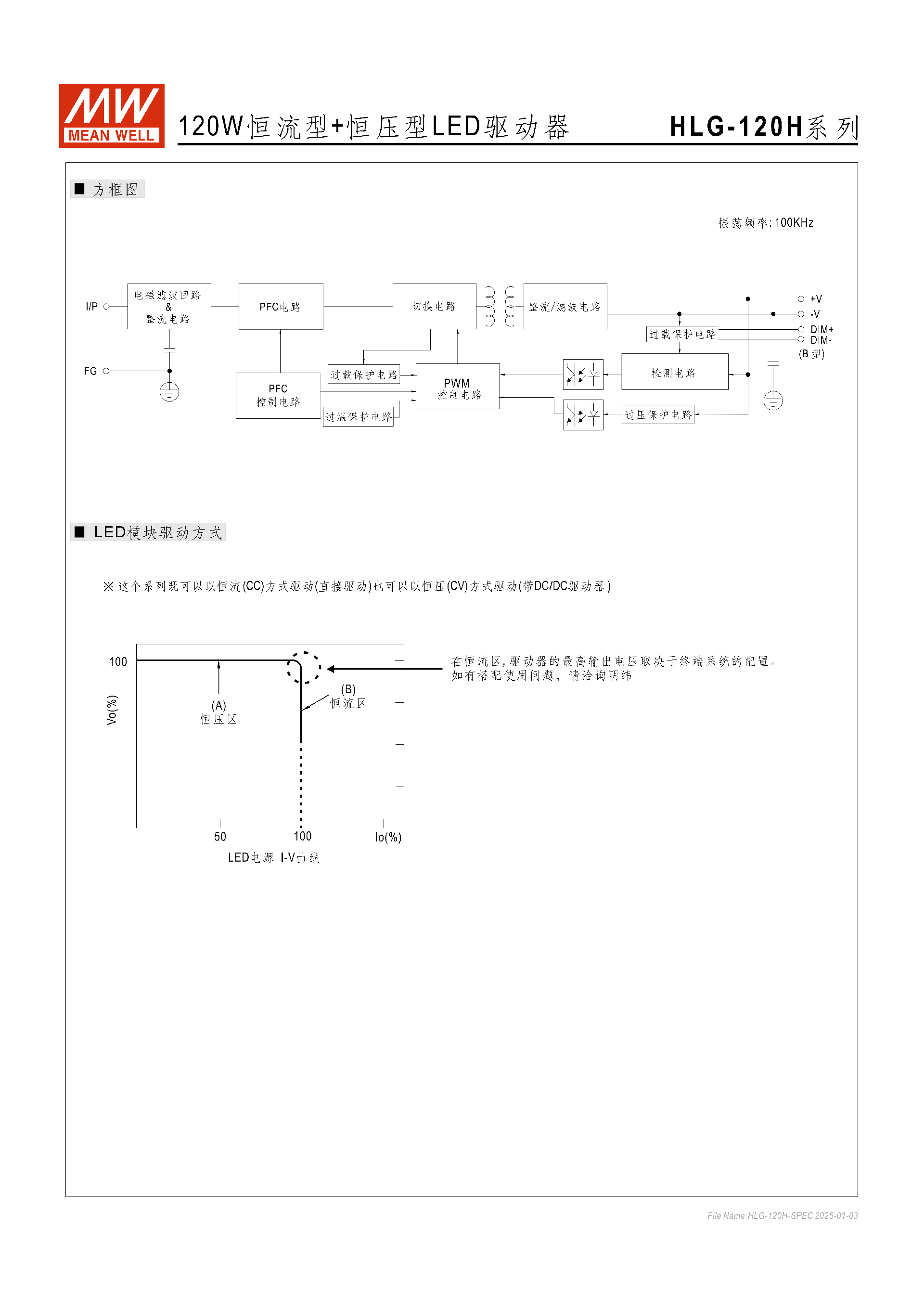

二、核心特性與設計
防護與散熱：防護等級達IP65/IP67，無風扇自然風冷設計，可在 - 40℃~+80℃機殼溫度下工作；
電氣優化：內置主動式 PFC 功能，滿載功率因數表現優異，轉換效率最高達93.5%；
功能可選：支持內部電位器調節輸出值、三合一調光（1~10Vdc/10V PWM 信號 / 電阻）、定時調光（D 型可選），為燈具系統提供設計彈性；
抗干擾與耐環境：耐振動（10~500Hz，5G，XYZ 軸各 72 分鐘），溫度系數 ±0.03%/℃（0~60℃），工作濕度 20~95% RH 無冷凝。
三、型號編碼與分類
系列型號編碼為HLG-120H-XX（額定輸出電壓）- 功能模式，輸出電壓涵蓋 12/15/20/24/30/36/42/48/54V 九檔，功能模式分 5 類，核心參數如下：
| 型號 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| Blank | IP65/67 | 恒流 + 恒壓輸出值固定 | 標準品 |
| A | IP65/67 | 內置電位器調整輸出值 | 標準品 |
| B | IP65/67 | 三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調節 + 三合一調光 | 標準品 |
| D | IP67 | 定時調光（安規申請中） | 可選購 |
四、關鍵電氣規格
所有參數默認在 230VAC 輸入、額定負載、25℃環境下測量，核心指標如下：
輸入?yún)?shù)：電壓范圍90~305VAC/127~431VDC，頻率 47~63Hz；滿載功率因數 PF≥0.98（115VAC）、≥0.95（230VAC）、≥0.93（277VAC）；總諧波失真 THD<20%（50% 以上負載 / 115/230VAC，75% 以上負載 / 277VAC）。
輸出參數：輸出功率 120W~124.2W（不同電壓檔），紋波與噪聲 150mVp-p（12/15/20/24/30V）、200mVp-p（36/42/48/54V）；電壓 / 電流精度 ±0.5%~±2.5%，負載調整率均為 **±0.5%**。
效率：12/15V 檔 92%，30V 及以上檔逐步提升，48/54V 檔達93.5%。
保護參數：過流保護 95~108% 恒流限制、短路保護均為自動恢復；過壓保護關斷輸出后自動恢復 / 重啟；過溫保護關斷輸出，溫度下降后自動恢復；漏電流 < 0.75mA/277VAC。
耐壓與絕緣：I/P-O/P:3.75KVAC，I/P-FG:2.0KVAC，O/P-FG:1.5KVAC；絕緣阻抗≥100MΩ/500VDC/25℃/70% RH。

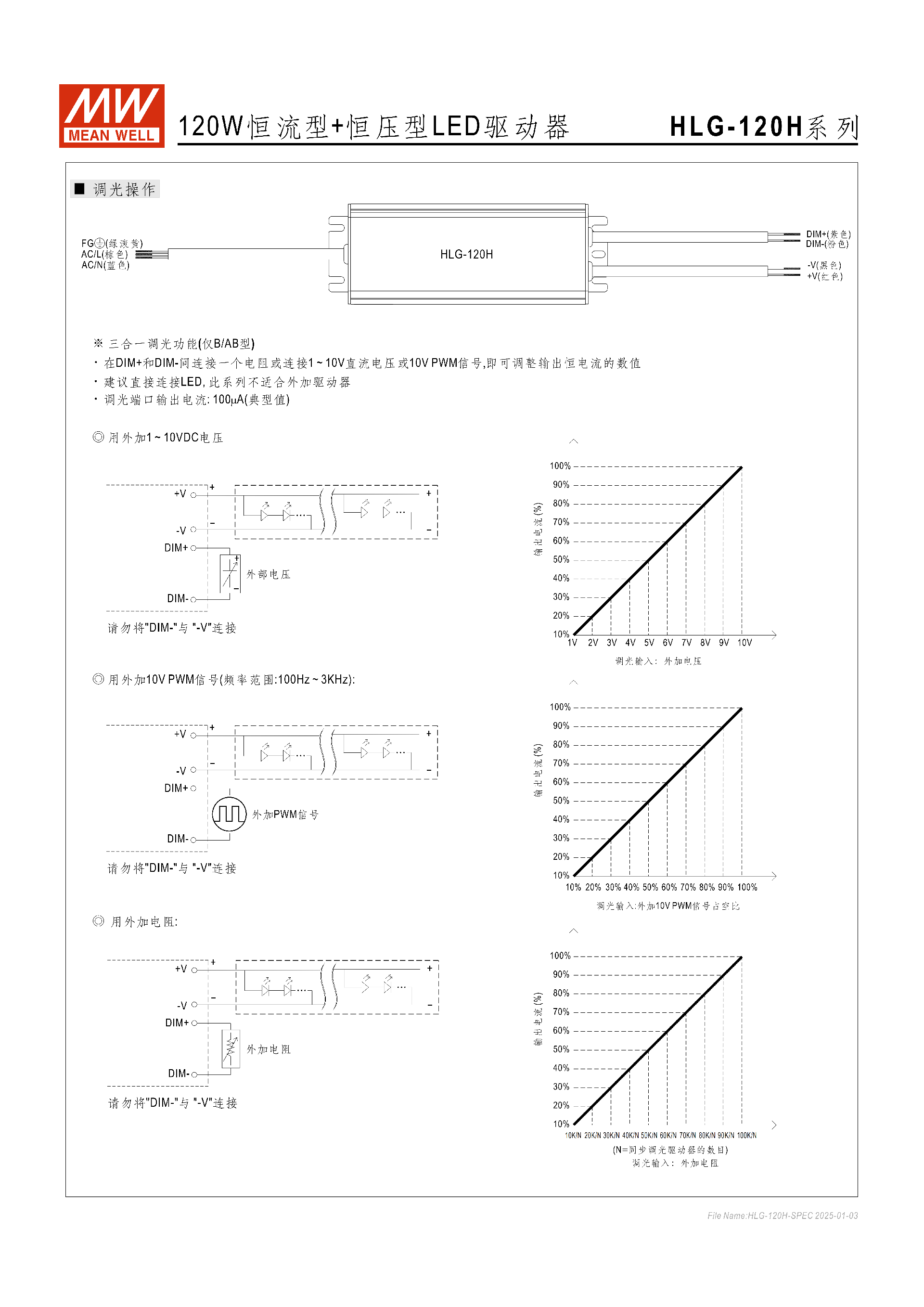

五、調光操作（B/AB 型專屬三合一調光）
調光端口為 DIM+（紫色）、DIM-（粉色），調光端口輸出電流典型值100μA，三種調光方式均禁止將 DIM - 與 - V 連接：
1~10Vdc 電壓調光：輸入電壓 1V~10V 對應輸出電流 10%~100%；
10V PWM 信號調光：頻率 100Hz~3KHz，占空比 10%~100% 對應輸出電流 10%~100%；
電阻調光：外接 10K/N~100K/N 電阻（N 為同步調光驅動器數），電阻值與輸出電流成反比。
六、物理規格與配件
機身尺寸：2206838.8mm（LWH），公差 ±1mm；單臺重量 1.12Kg，12 臺整包裝 14.4Kg/0.8CUFT；
線纜規格：標配 SJOW 17AWG、UL2517 20AWG 等規格線纜，不同型號配備調光 / 調節端口專屬接線；
可選配件：防水接頭（M12-04/05、M15-02）、CJ04 電纜連接頭（CJ04-1 適配 14~16AWG，CJ04-2 適配 18~22AWG）、接線盒（A/Blank 型可選）。
七、安規與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No.250.0-08、GB19510.1/14、BS EN/EN 61347 等認證（D 型除外部分認證）；
電磁兼容：發射符合 EN55015、EN55032 Class B、GB/T 17743 等；抗擾度符合 EN61000-4 系列、EN61547 等，浪涌抗擾度線對地 4KV、線對線 2KV；
其他認證：BIS IS15885、EAC TP TC 004/020、KC61347 等（部分型號除外）。
八、使用注意事項
低輸入電壓下需減額輸出，海拔超 2000 米時，無風扇機型環境溫度按 3.5℃/1000 米比例下降；
輕負載 / 空載可能觸發過溫保護，需重啟 AC 恢復；
紋波與噪聲測量需用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測試；
該電源為元件級產品，與終端設備結合后，制造商需重新進行 EMC 確認。
關鍵問題
問題 1（產品應用與適配）：HLG-120H 系列的防護等級和工作溫度范圍是多少，適配哪些特殊應用場景？
答案：該系列防護等級達IP65/IP67，機殼工作溫度范圍為 **-40℃~+80℃；除常規的 LED 街道、高架、停車場、溫室、捕魚燈等戶內戶外照明外，還可適配Class I, Division 2 類危險地點 ** 的照明燈具，低海拔 / 高海拔環境按要求調整后也可使用。
問題 2（功能操作與調光）：HLG-120H 系列的三合一調光功能僅哪些型號支持，有哪三種調光方式，核心操作禁忌是什么？
答案：三合一調光功能僅B 型和 AB 型支持，三種調光方式分別為外接 1~10Vdc 直流電壓、外接 100Hz~3KHz 的 10V PWM 信號、外接電阻（10K/N~100K/N，N 為同步調光驅動器數）；核心操作禁忌是所有調光方式下，均禁止將 DIM-（粉色端口）與 - V（黑色負極端口）進行連接。
問題 3（保護與可靠性）：HLG-120H 系列配備了哪些保護功能，各保護功能的恢復方式是什么，產品的保固和壽命指標如何？
答案：該系列配備過流、短路、過壓、過溫四大保護功能；其中過流、短路保護為恒流限制，負載異常移除后自動恢復，過壓保護為關斷輸出，自動恢復 / 重啟恢復，過溫保護為關斷輸出，溫度下降后自動恢復；產品提供7 年保固，當外殼最高溫度點低于 75℃時，使用工作壽命大于 62000 小時，MTBF 按 Telcordia SR-332 標準達 2185.8K hrs min、按 MIL-HDBK-217F 標準達 167.1K hrs min（25℃）。
