該系列核心型號以額定輸出電壓區分，涵蓋 20/24/30/36/42/48/54V 共 7 類基礎款，每類基礎款又可搭配Blank/A/B/AB/D 5 種功能模式（對應不同 IP 等級、調節 / 調光功能），型號編碼規則為：HLG-100H-額定輸出電壓+功能模式（例：HLG-100H-48A、HLG-100H-30B）。
一、功能模式分類（全型號通用）
所有電壓規格均支持以下功能模式，核心差異為 IP 等級、調節 / 調光能力，是選型號的核心依據：
| 功能模式 | IP 防護等級 | 核心功能 | 產品屬性 | 關鍵備注 |
|---|---|---|---|---|
| Blank（無字母） | IP67 | 恒流 + 恒壓輸出值固定，無調節 / 調光 | 標準品 | 戶外高防護基礎款，無需調節時首選 |
| A | IP65 | 內置電位器，可調節恒流 / 恒壓輸出值 | 標準品 | 僅 A/AB 型支持電位器手動調參數 |
| B | IP67 | 支持三合一調光（1~10Vdc/10V PWM / 外接電阻） | 標準品 | 戶外調光專屬款，無輸出值調節 |
| AB | IP65 | 電位器調節輸出 + 三合一調光，全功能 | 標準品 | 兼顧參數調節與調光，室內 / 低防護戶外適用 |
| D | IP67 | 定時調光功能 | 可選購 | 安規申請中，需定制咨詢明緯官方 |
二、各額定電壓基礎型號核心電氣參數
以下為各電壓款額定輸出參數（不同功能模式的電氣參數一致，僅功能 / IP 不同），部分型號額定功率因電壓 / 電流匹配略低于 100W，均為設計標準：
| 基礎型號 | 額定輸出電壓 | 額定輸出電流 | 額定輸出功率 | 恒流調整范圍（A/AB 型專屬） | 電壓輸出范圍 |
|---|---|---|---|---|---|
| HLG-100H-20 | 20V | 4.8A | 96W | 3~4.8A | 10~20V |
| HLG-100H-24 | 24V | 4.0A | 96W | - | 12~24V |
| HLG-100H-30 | 30V | 4.8A | 96W | - | - |
| HLG-100H-36 | 36V | 2.65A | 95.4W | 1.65~2.65A | - |
| HLG-100H-42 | 42V | 2.28A | 95.76W | - | - |
| HLG-100H-48 | 48V | 2.0A | 96W | - | 43~53V |
| HLG-100H-54 | 54V | 1.77A | 95.58W | - | 54~63V |
三、全系列通用核心參數（所有型號均滿足）
輸入電壓：90~305VAC（寬電壓，適配全球市電），輸入頻率 47~63Hz；
轉換效率：最高93%，無風扇自然風冷散熱；
功率因數：滿載時 PF 0.98 (115VAC)/0.95 (230VAC)/0.93 (277VAC)；
工作溫度：機殼溫度 **-40℃~+90℃**，戶外極端環境適配；
保護功能：短路 / 過壓 / 過溫 / 過載保護，故障移除后自動恢復；
物理尺寸：全型號統一2206838.8mm(LWH)，金屬外殼 Class Ⅰ 設計。
四、型號選型快速指南
先定額定輸出電壓：匹配 LED 燈具的額定輸入電壓（核心，不可錯配）；
再定功能模式：
戶外安裝、無需調節 / 調光→選Blank（IP67）；
需手動調電流 / 電壓、對防護要求一般→選A（IP65）；
戶外安裝、需要調光（如亮度調節）→選B（IP67）；
兼顧參數調節 + 調光、室內 / 低防護戶外→選AB（IP65）；
需定時調光（如自動亮滅 / 亮度變化）→咨詢明緯定制D型（IP67，可選購）。
示例：LED 燈具額定 48V、戶外使用且需要調光→選HLG-100H-48B；燈具 36V、室內使用且需調節電流→選HLG-100H-36A。
明緯 HLG-100H 系列是 100W 恒流 + 恒壓雙模式 LED 驅動器，采用金屬外殼 Class Ⅰ 設計，具備IP65/IP67 高防護等級，輸入電壓覆蓋 90~305VAC，輸出額定電壓 20~54V 可選，轉換效率最高達93%，內置主動式 PFC 功能且為 Class 2 電源，支持多種調光功能（內部電位器調節、三合一調光、定時調光），工作溫度范圍 - 40℃~+90℃機殼溫度，壽命超62000 小時并提供7 年保固，適用于 LED 街道、高架、停車場等戶內戶外照明，還可用于 Class I, Division 2 類危險地點照明，不同功能型號（Blank/A/B/AB/D）對應不同 IP 等級與功能配置，驅動方式支持恒流直接驅動和恒壓帶 DC/DC 驅動器驅動。
一、產品基礎定位
明緯 HLG-100H 系列為 100W 功率等級的恒流 + 恒壓雙模式 LED 交流變直流驅動器，是 Class 2 電源且采用金屬外殼 Class Ⅰ 設計，主打高防護、寬電壓輸入、多功能適配，適用于戶內戶外各類 LED 照明場景，提供7 年保固，產品壽命超62000 小時。
二、核心產品特性
輸出模式：支持恒流 (CC)+ 恒壓 (CV) 雙模式，可根據需求選擇直接恒流驅動或恒壓搭配 DC/DC 驅動器驅動；
防護與安裝：具備IP65/IP67 高防護等級，戶內戶外均可安裝，無風扇設計，依靠自然風冷散熱；
電氣優化：內置主動式 PFC 功能，滿載時功率因數達 0.93~0.98，總諧波失真符合相關標準，轉換效率最高達93%；
環境適配：可工作在 **-40℃~+90℃機殼溫度范圍，存儲環境為 - 40~+80℃、10~95% RH 無冷凝，還可適配Class I, Division 2 類危險地點 ** 的照明燈具；
安全屬性：為 Class 2 電源，具備完善的保護功能，絕緣耐壓指標為 I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC。
三、型號編碼與功能配置
系列型號編碼規則為HLG-100H-XX（功能模式），其中 XX 為 20/24/30/36/42/48/54V 額定輸出電壓，功能模式對應不同 IP 等級與功能，具體如下：
| 功能型號 | IP 等級 | 核心功能 | 產品屬性 | 備注 |
|---|---|---|---|---|
| Blank | IP67 | 恒流 + 恒壓輸出值固定 | 標準品 | 基礎款，無調節功能 |
| A | IP65 | 內置電位器調節恒流 / 恒壓輸出值 | 標準品 | 僅 A/AB 型支持電位器調節 |
| B | IP67 | 三合一調光功能（1~10Vdc/10V PWM / 電阻） | 標準品 | 調光專屬基礎款 |
| AB | IP65 | 電位器調節輸出 + 三合一調光 | 標準品 | 全功能標準款 |
| D | IP67 | 定時調光功能 | 可選購 | 安規申請中，詳情需咨詢明緯 |

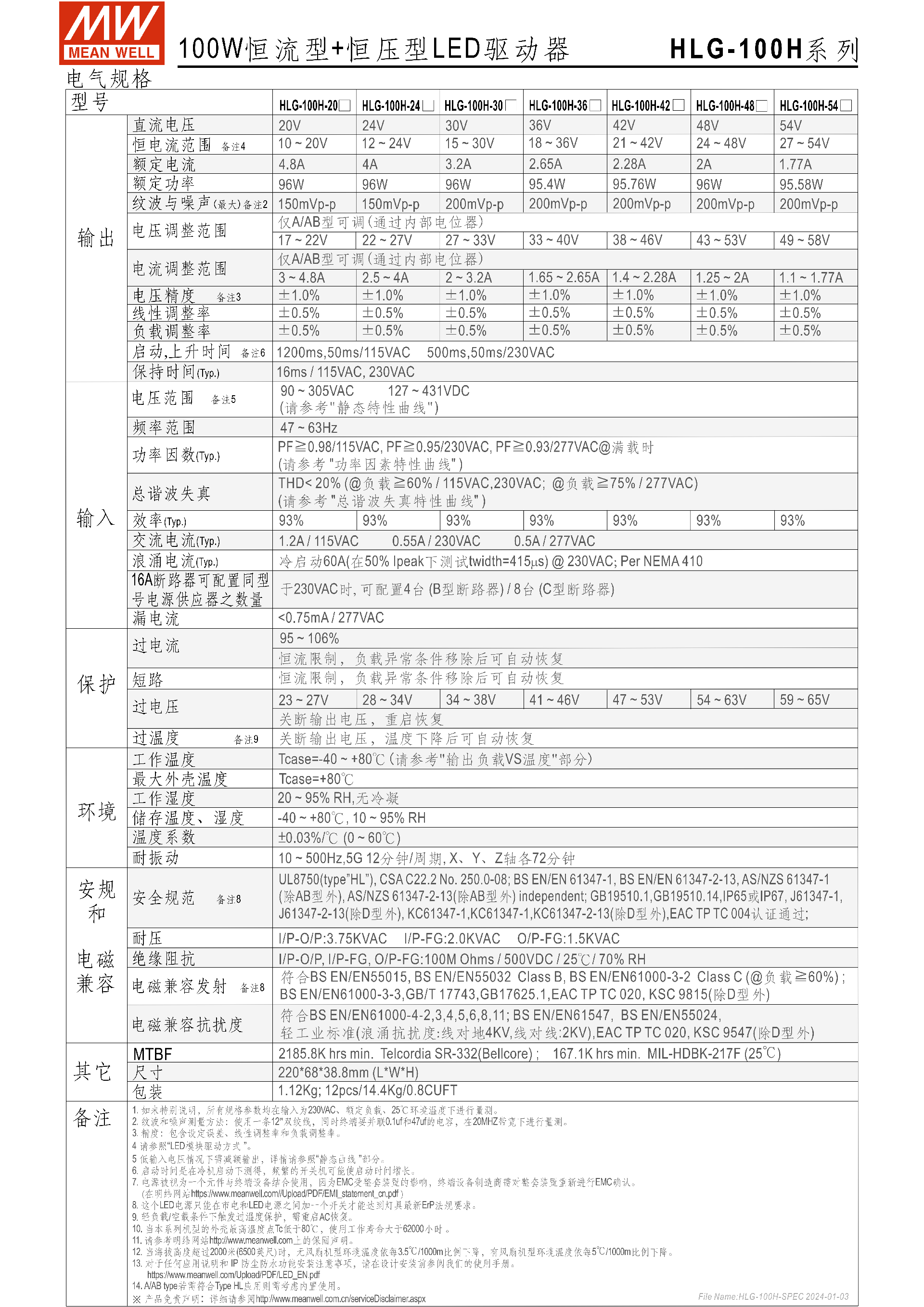

四、關鍵電氣規格
輸入輸出：輸入電壓90~305VAC寬范圍，輸出額定電壓覆蓋20V~54V共 7 種規格，紋波與噪聲最大200mVp-p，負載調整率均為 **±0.5%**；
功率與電流：額定功率 100W（部分規格為 95.4W/95.76W/95.58W/96W），如 HLG-100H-30 額定電流 4.8A，HLG-100H-42 額定電流 2.28A；
電氣參數：滿載時交流電流典型值為 1.2A/115VAC、0.55A/230VAC、0.5A/277VAC；浪涌電流冷啟動 60A@230VAC（50% Ipeak，twidth=415us）；
保護功能：過載保護為恒流限制，負載異常移除后自動恢復；過壓保護為關斷輸出電壓，重啟后恢復；過溫保護適配機殼最大溫度 **+80℃**。
五、調光功能詳情
僅B/AB 型支持三合一調光功能，A/AB 型支持內部電位器調節輸出，D 型為定時調光（需咨詢明緯），核心調光參數如下：
調光端口：DIM+（紫色）、DIM-（粉色），端口輸出電流典型值100μA，禁止將 DIM - 與 - V 連接；
調光方式：
外接 1~10Vdc 直流電壓：電壓與輸出電流呈正相關，10V 對應 100% 輸出電流；
外接 10V PWM 信號：頻率范圍100Hz~3KHz，占空比與輸出電流呈正相關，100% 占空比對應 100% 輸出電流；
外接電阻：電阻值范圍10K~100KΩ（N 為同步調光驅動器數目，電阻為 XK/N），電阻值與輸出電流呈負相關；
全關斷：需通過開關 + 繼電器搭配調光配件實現 0% 亮度，具體需按指定接線方式操作。
六、機構尺寸與配件
基礎尺寸：全系列統一外形尺寸2206838.8mm(LWH)，單臺重量1.12Kg，整箱 12pcs 共 14.4Kg/0.8CUFT，公差 ±1mm；
接線規格：不同型號接線配置不同，如 A 型帶 Vo ADJ./Io ADJ. 調節口，B/AB 型帶 DIM+/DIM - 調光線，線材包含 SJOW 17AWG、UL2517 20AWG 等；
專用配件（可單獨訂購 / 選配）：
防水接頭：輸入 M12（4/5-PIN）、輸出 M15（2-PIN），適配潮濕 / 室外環境；
電纜連接頭：CJ04-1（適配 14AWG~16AWG）、CJ04-2（適配 18AWG~22AWG），最多可通過 4 條線；
接線盒：可選配件，僅適配 A/Blank 型，詳情咨詢明緯。
七、驅動與應用
LED 模塊驅動：恒流區直接驅動，恒壓區搭配 DC/DC 驅動器驅動，恒流區最高輸出電壓由終端系統配置決定；
應用場景：LED 街道照明、LED 高架照明、停車場照明、LED 捕魚燈、溫室 LED 照明，同時適用于 Class I, Division 2 類危險地點的照明燈具。
關鍵問題
問題 1：HLG-100H 系列不同功能型號的 IP 等級和核心功能有何區別，如何根據需求選擇？
答案：該系列有 Blank/A/B/AB/D 五種功能型號，其中 Blank/B/D 型為IP67，A/AB 型為IP65；Blank 為基礎款，輸出值固定；A 款支持內部電位器調節輸出；B 款支持三合一調光；AB 款為電位器調節 + 三合一調光的全功能款；D 款為定時調光（可選購，安規申請中）。需求選擇：僅基礎照明選 Blank，需手動調節輸出參數選 A，需調光功能選 B，需調節 + 調光選 AB，需定時調光功能可咨詢明緯選 D；戶外高防護需求優先選 IP67 型號（Blank/B/D），對調節 / 調光有需求且防護要求稍低選 IP65 型號（A/AB）。
問題 2：HLG-100H 系列的三合一調光功能如何實現，有哪些操作注意事項？
答案：三合一調光僅B/AB 型支持，通過 DIM+（紫色）和 DIM-（粉色）端口實現，有三種方式：①外接 1~10Vdc 直流電壓，電壓與輸出電流正相關；②外接 100Hz~3KHz 的 10V PWM 信號，占空比與輸出電流正相關；③外接 10K~100KΩ 的電阻，電阻值與輸出電流負相關。操作注意事項：調光端口輸出電流典型值為 100μA，嚴禁將 DIM - 與 - V 連接；需實現 0% 亮度時，不能直接通過調光端口，需搭配開關、繼電器及調光配件按指定接線方式操作。
問題 3：HLG-100H 系列的電氣特性和環境適配性如何，為何能適用于戶外及危險地點照明？
答案：電氣特性上，輸入電壓覆蓋 90~305VAC 寬范圍，輸出 20~54V 可選，轉換效率最高 93%，內置主動式 PFC（滿載 PF 0.93~0.98），具備過載、過壓、過溫三重保護，絕緣耐壓性能優異（I/P-O/P:3.75KVAC）；環境適配性上，無風扇自然風冷設計，可在 - 40℃~+90℃機殼溫度下工作，防護等級達 IP65/IP67，防塵防水。能適用于戶外及危險地點的核心原因：①IP65/IP67 高防護滿足戶外防塵防水需求；②寬溫工作范圍適配戶外極端溫度；③Class Ⅰ 金屬外殼 + Class 2 電源屬性，且可適配 Class I, Division 2 類危險地點安規要求；④完善的電氣保護功能提升了復雜環境下的穩定性；⑤自然風冷設計避免了風扇易損問題，適配戶外無人值守場景。
